Самодельный кронштейн для монитора – не только способ сэкономить, но и возможность адаптировать конструкцию под конкретное рабочее пространство. Для сборки потребуется минимум инструментов: дрель, болгарка, набор ключей и металлические детали, доступные в строительных магазинах. Основной материал – профильная труба сечением 25×25 мм и стальная пластина толщиной 3–4 мм.
Перед началом работ важно определить вес монитора и тип его крепления. Большинство моделей используют стандарт VESA 75×75 мм или 100×100 мм. Это позволяет использовать готовые чертежи без доработок. Расстояние между центром крепежных отверстий измеряется заранее, чтобы соответствовать стандарту без перекосов и натяжений.
Основная конструкция – П-образная рама, закреплённая к столу или стене. Для регулировки угла наклона удобно использовать мебельные шарниры или подвижные соединения на основе болтов и стопорных гаек. Все сварные швы должны быть обработаны и зачищены, а готовое изделие – загрунтовано и окрашено для защиты от коррозии.
Кронштейн должен выдерживать как вес самого монитора, так и динамическую нагрузку при регулировке. Поэтому к подбору крепёжных элементов стоит подойти особенно внимательно: используйте болты класса прочности не ниже 8.8 и анкерные винты при настенном монтаже. Тестирование проводят до установки монитора, нагружая кронштейн грузом эквивалентного веса.
Выбор типа конструкции кронштейна: настенный, настольный или на трубе
Тип крепления напрямую влияет на устойчивость монитора, удобство работы и доступность коммуникаций. Перед изготовлением следует учитывать площадь рабочего места, материал стены или стола, вес и диагональ монитора.

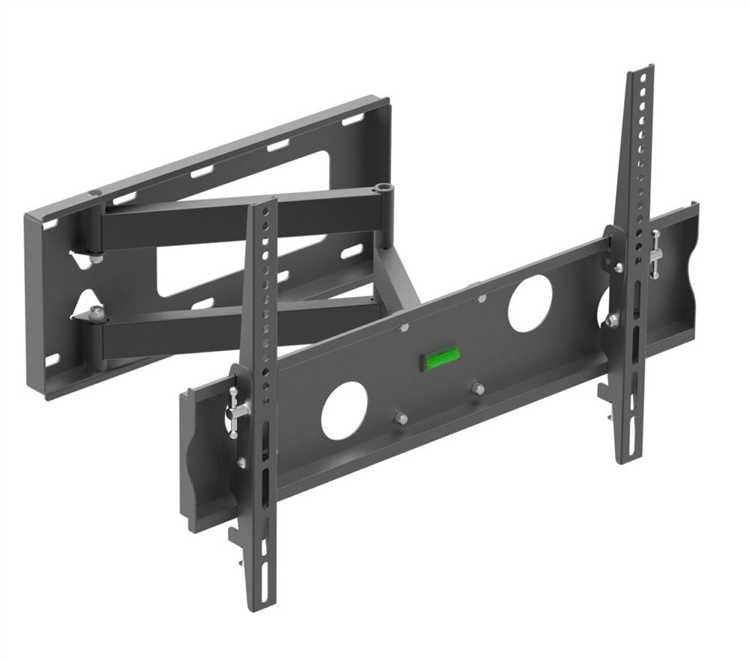

- Настенный кронштейн – оптимален для стационарных рабочих зон. Подходит для кирпичных или бетонных стен. Для монтажа требуется дюбель диаметром не менее 8 мм и анкерные болты. Нагрузка распределяется на поверхность стены, что уменьшает вибрации. Не подходит для гипсокартона без закладных. Рекомендуемая длина вылета – до 40 см, чтобы избежать рычага, который ослабит крепление.

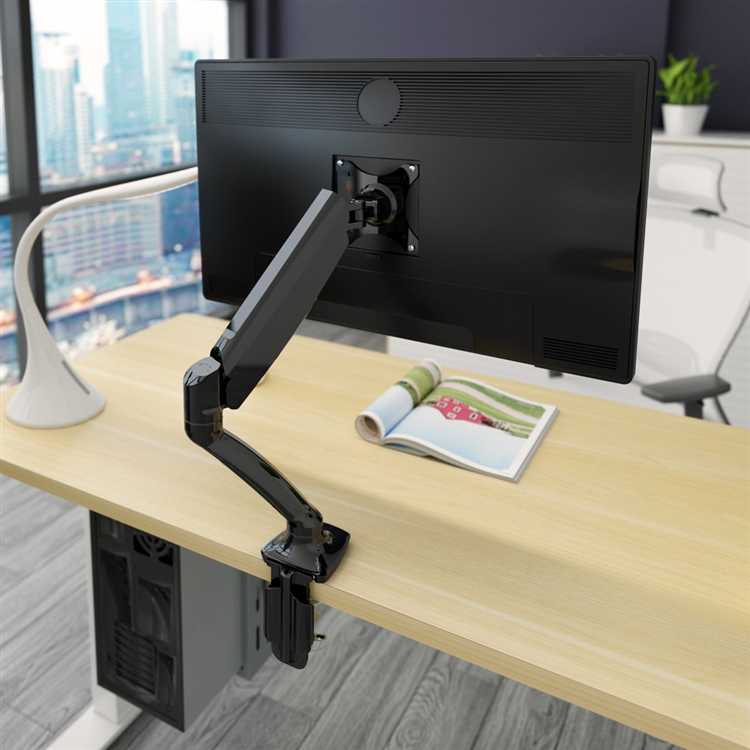

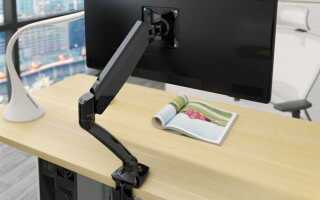

- Настольный кронштейн – крепится к краю столешницы с помощью прижима или винтовой струбцины. Подходит для временных решений или арендуемых помещений. Минимальная толщина столешницы – 20 мм. Необходимы металлические усиления при установке на ЛДСП. Допускается поворотная конструкция с шарнирами, но требуется точный расчёт центра тяжести, особенно при диагонали от 27 дюймов и выше.

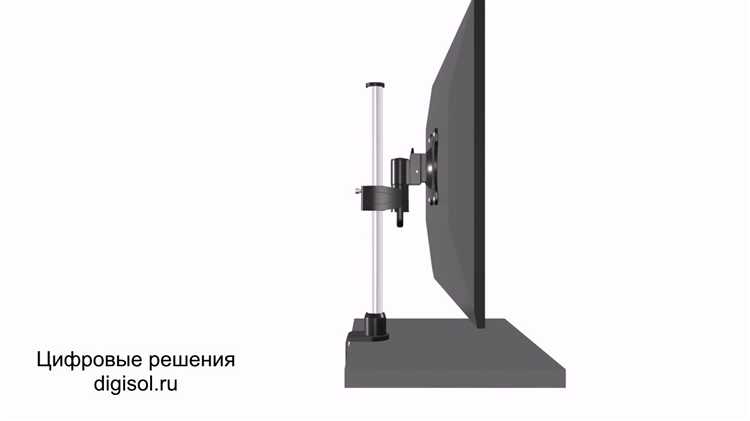

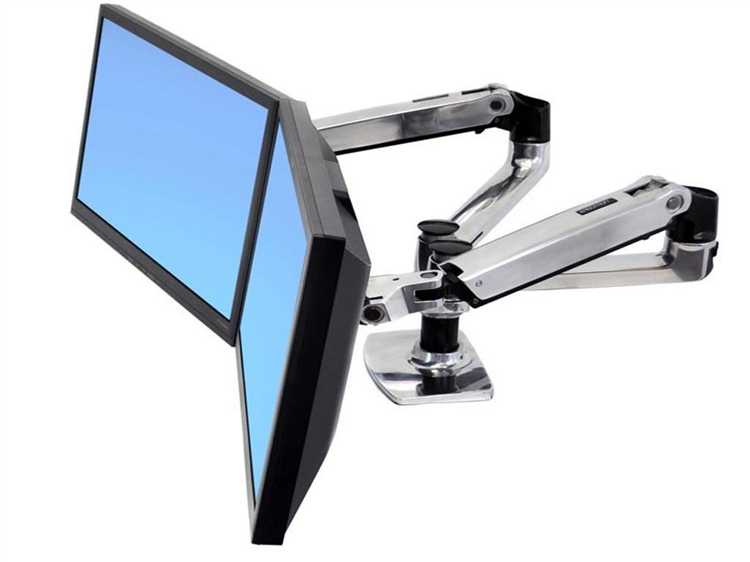

- Кронштейн на трубе – вертикальная стойка фиксируется к полу или столу, монитор крепится к подвижной каретке. Удобен при ограниченной глубине рабочего пространства. Труба должна быть из стали с толщиной стенки от 2 мм, диаметр – не менее 32 мм. Крепление каретки осуществляется на зажимах с прорезиненными втулками. Возможна установка нескольких мониторов, но необходимо учитывать совокупную нагрузку на стойку и основание.
Выбор зависит от специфики помещения и предполагаемой нагрузки. Универсальных решений нет – каждый вариант требует точного расчёта и соответствующих материалов.
Подбор материалов и инструментов для изготовления кронштейна
Основной материал – сталь толщиной 3–5 мм. Для легких мониторов до 5 кг подойдет алюминиевый профиль 20×20 мм, но потребуется усиление в местах креплений. Использовать фанеру или пластик не рекомендуется – они быстро деформируются под нагрузкой.

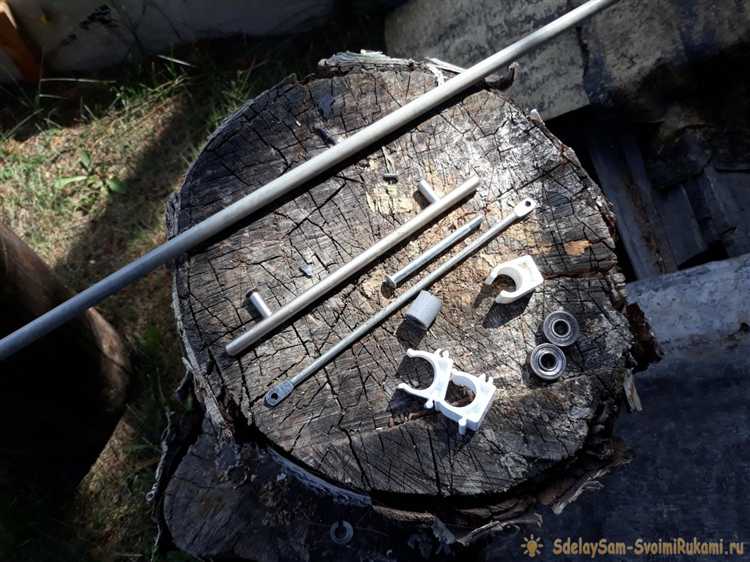

Для подвижных узлов потребуется стальная труба диаметром 20–25 мм и втулки из капролона или бронзы для снижения трения. Шарниры можно собрать на болтах М8 с фиксирующими гайками и шайбами. Для крепления к столу подойдут мебельные струбцины или самодельное основание из уголка 40×40 мм.
Необходимые инструменты: угловая шлифмашина с отрезным и зачистным кругами, электродрель со сверлами по металлу (6–10 мм), резьбонарезной инструмент (метчики М6 и М8), напильник, тиски, сварочный аппарат (ММА или TIG). Для точного позиционирования шарниров – штангенциркуль и угольник. Для подготовки поверхности – обезжириватель и антикоррозийная грунтовка.
Резьбовые соединения рекомендуется фиксировать с помощью анаэробного клея или контргаек. Покраску выполнять после полной сборки и проверки конструкции. Грунтовать и красить лучше в два слоя для защиты от коррозии и улучшения внешнего вида.
Определение размеров и углов крепления под параметры монитора
Перед изготовлением кронштейна необходимо точно измерить геометрию монитора и определить оптимальные точки крепления. Ошибка даже в несколько миллиметров может привести к смещению центра тяжести или невозможности фиксации экрана.
- Измерьте расстояние между отверстиями VESA на задней панели монитора. Стандартные размеры: 75×75 мм, 100×100 мм, реже – 200×100 мм. Используйте штангенциркуль или металлическую линейку для точности.
- Установите массу монитора. Для этого используйте технические характеристики модели. Вес определяет прочность материала и диаметр крепёжных элементов.
- Измерьте глубину корпуса монитора от задней стенки до экрана. Это влияет на вылет кронштейна, чтобы избежать упора в стену или чрезмерного смещения вперёд.
Для настройки углов наклона и поворота кронштейна требуется учесть эргономику и габариты рабочей зоны:
- Рекомендуемый угол наклона по вертикали: от -5° до +15°. Этого достаточно для корректировки при различной высоте глаз пользователя.
- Поворот в горизонтальной плоскости: минимум ±45°. Это обеспечит комфорт при смене положения тела или совместной работе за экраном.
- Если планируется крепление к столу или стене с поворотным механизмом, проверьте, чтобы шарнир не задевал кабели и не мешал вентиляции монитора.
Расположение центра крепления должно совпадать с геометрическим центром тяжести монитора. Чтобы его найти, положите монитор на плоскость экраном вверх и проверьте балансировку. Центр тяжести должен проецироваться на точку опоры кронштейна.
Итоговые размеры элементов кронштейна зависят от вышеуказанных данных. Минимизируйте длину рычагов при сохранении необходимой подвижности – это увеличит жёсткость конструкции и снизит нагрузку на соединения.
Сборка подвижного механизма для регулировки положения экрана

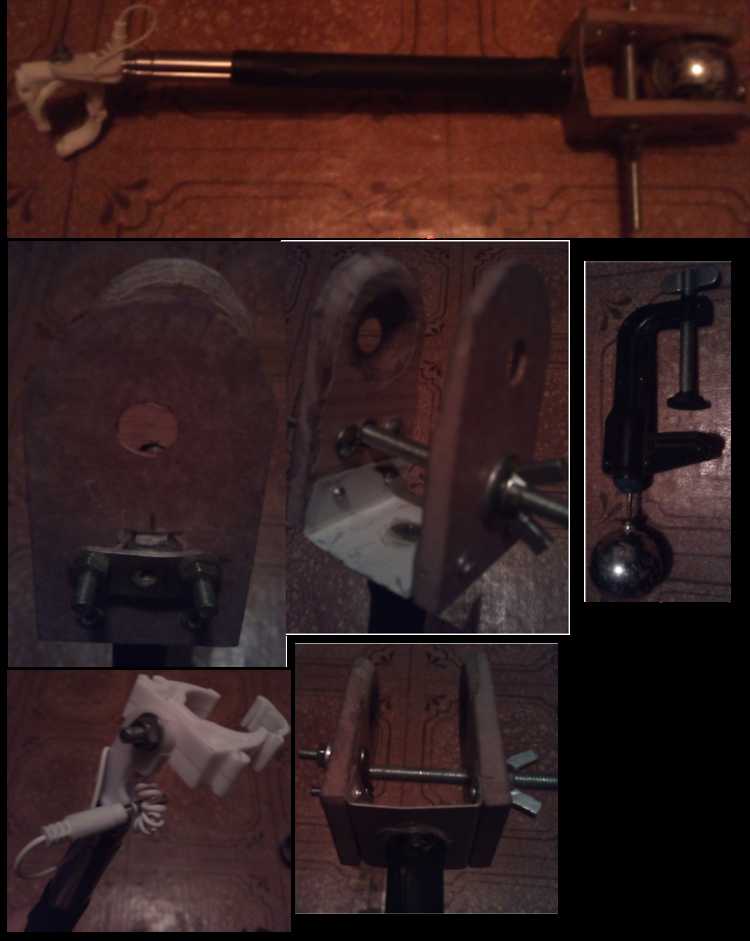

Для создания подвижного узла потребуется шарнирный механизм, обеспечивающий наклон и поворот экрана. Оптимальный вариант – использование мебельных газлифтов или шарниров от автомобильных зеркал заднего вида. Они обеспечивают необходимую жёсткость и плавность хода.
Основание крепится к вертикальной стойке кронштейна с помощью металлической пластины толщиной не менее 3 мм и четырёх болтов М6 с гайками и шайбами. Для регулировки угла наклона используется крепление на болте с нейлоновой вставкой, предотвращающей самопроизвольное ослабление.
Поворотный элемент выполняется с помощью двух металлических пластин, соединённых между собой через подшипник 608ZZ. Он устанавливается в просверленное отверстие диаметром 22 мм и фиксируется стопорными кольцами.
Для фиксации положения применяются фрикционные шайбы из резины или фторопласта. Они зажимаются между пластинами, обеспечивая устойчивость к самопроизвольному изменению положения.
Важно точно рассчитать длину рычагов – оптимально 25–30 см при толщине 4–5 мм. Это обеспечит достаточную степень свободы без перегрузки конструкции. Все подвижные узлы смазываются литиевой смазкой для снижения износа и устранения скрипа.
Изготовление крепежной площадки с учетом стандарта VESA
Для соответствия стандарту VESA необходимо определить расстояние между крепежными отверстиями на задней панели монитора. Наиболее распространённые варианты: 75×75 мм и 100×100 мм. Измерьте точное расстояние между центрами отверстий, используя штангенциркуль или линейку с миллиметровой шкалой.
Заготовку для крепежной площадки лучше выполнить из стального листа толщиной не менее 2 мм, чтобы исключить деформацию при нагрузке. Размер пластины должен превышать периметр расположения отверстий минимум на 20 мм с каждой стороны для обеспечения жёсткости и места под крепёж.
Разметьте центр пластины и с высокой точностью перенесите координаты отверстий согласно VESA-стандарту. Используйте керн для центровки, затем просверлите отверстия сверлом диаметром 5 мм под болты М4, которые применяются в большинстве мониторов.
Для повышения надёжности рекомендуется фаска по краям отверстий, чтобы исключить заусенцы и обеспечить плотное прилегание болтов. Если монтаж предполагается к подвижному кронштейну, добавьте ребра жёсткости или согните края площадки под углом 90°.
Перед финальной установкой проверьте совпадение отверстий с монитором и наличие плотного прилегания к корпусу. При необходимости обработайте заготовку антикоррозийным грунтом или краской.
Организация системы фиксации и удержания веса монитора
Для надежной фиксации монитора критично учитывать массу устройства и габариты крепежа. Вес современных мониторов варьируется от 2 до 8 кг, что требует подбора материала кронштейна с минимальной нагрузочной способностью минимум на 20% выше веса монитора.
Основной элемент крепления – шарнир или винтовой механизм из прочной стали или алюминиевого сплава с толщиной стенки не менее 2 мм. Важно, чтобы подвижные соединения имели подшипники или втулки из износостойких материалов (например, нейлон или бронза) для предотвращения люфта и сохранения жесткости конструкции.
Винтовая фиксация должна предусматривать возможность точной регулировки угла наклона и поворота, с последующим жестким закреплением. Для этого рекомендуются винты с мелкой резьбой М6 или М8, с пружинными шайбами для предотвращения самопроизвольного раскручивания.
Для крепления к стене или столу необходимо использовать дюбеля и анкеры, рассчитанные на нагрузку не менее 50 кг, даже при небольшой массе монитора. Отверстия крепления должны иметь диаметр, соответствующий размеру крепежных элементов, с шагом не менее 100 мм для равномерного распределения нагрузки.
Дополнительно полезно предусмотреть ограничители хода или фиксаторы угла, чтобы избежать чрезмерного наклона, который может привести к смещению центра тяжести и увеличению нагрузки на крепление.
Покраска, шлифовка и обработка деталей для долговечности
Перед покраской все металлические и деревянные детали необходимо тщательно отшлифовать. Для металла применяйте шлифовальную бумагу зернистостью 120–180, чтобы удалить ржавчину и заусенцы. Для дерева используйте наждачную бумагу зернистостью 150–220, чтобы добиться ровной и гладкой поверхности без следов стружки.
После шлифовки очистите детали от пыли с помощью ветоши, смоченной в спирте или ацетоне – это улучшит адгезию краски. Для металла рекомендуют нанести грунтовку на основе эпоксидных или алкидных составов, которая предотвращает коррозию. Толщина слоя грунта должна составлять 20–30 микрон, что обеспечит надежное сцепление с последующим покрытием.
Покраску лучше выполнять в несколько тонких слоев, с просушкой каждого 20–30 минут. Используйте краски с высокими защитными свойствами, например, полиуретановые или акриловые, устойчивые к механическим повреждениям и УФ-излучению. Для древесины подойдет лак на водной основе с антигрибковыми добавками.
После окончательной покраски детали следует оставить для полного высыхания минимум на 24 часа при температуре 20–25°C. Чтобы повысить износостойкость, можно нанести защитный прозрачный лак или восковое покрытие, которое дополнительно защитит поверхность от влаги и загрязнений.
Важно: избегайте нанесения толстого слоя краски, это приведет к растрескиванию. Шлифовка между слоями краски с зернистостью 320–400 улучшит гладкость и долговечность покрытия.
Проверка конструкции на прочность и установка на рабочее место
Перед монтажом кронштейна необходимо провести статическую проверку. Для этого закрепите кронштейн на столе и приложите нагрузку, равную весу монитора с запасом 20-30%. Вес монитора уточните в технической документации, обычно это 3–8 кг. Нагрузка должна выдерживаться без деформаций и люфта в креплениях. Осмотрите соединения на предмет трещин и ослаблений болтов, особенно в местах сварки или пайки.
Для контроля устойчивости используйте уровень и рулетку: верхняя часть кронштейна должна располагаться строго горизонтально, отклонение не превышает 1 мм на 50 см длины. При проверке фиксации поворотных и наклонных узлов убедитесь в отсутствии люфта и обеспечении плавного перемещения с усилием 3–5 Н·м на болтах регулировки.
Монтаж на рабочее место выполняется после полной проверки. Выберите место с прочной и ровной поверхностью, способной выдержать суммарную нагрузку. Кронштейн крепится к столешнице через отверстия диаметром 6–8 мм болтами M6 с шайбами и гайками с фиксатором. Рекомендуется использовать дюбели или анкеры при монтаже к деревянным или металлическим основаниям толщиной не менее 18 мм.
После установки закрепите монитор, проверьте работу механизма регулировки высоты и угла наклона. Для предотвращения самопроизвольного проворачивания или опускания рекомендуется использовать резьбовые фиксаторы с усилием затяжки 4–6 Н·м. Завершите работу проверкой устойчивости конструкции под динамической нагрузкой – аккуратно перемещайте монитор по всем осям, контролируя отсутствие вибраций и смещений.
Вопрос-ответ:
Какие материалы лучше всего подойдут для изготовления кронштейна для монитора своими руками?
Для самодельного кронштейна обычно используют металлические трубы или уголки из стали, так как они обеспечивают надежность и прочность конструкции. Также можно использовать деревянные бруски плотной породы, если нагрузка небольшая. Важно, чтобы выбранный материал выдерживал вес монитора и не деформировался при длительной эксплуатации.
Как правильно рассчитать размеры кронштейна, чтобы монитор держался устойчиво и не падал?
Для расчёта размеров следует учитывать размер и вес монитора. Ширина и длина кронштейна должны быть достаточными, чтобы равномерно распределять нагрузку. Обычно берут запас по длине около 10–15 см больше ширины крепления монитора. Толщина и сечение элементов выбирают исходя из веса: для мониторов до 5 кг достаточно профильной трубы 20х20 мм толщиной 1,5-2 мм. Также важно правильно разместить крепления, чтобы центр тяжести был сбалансирован.
Какие инструменты понадобятся для сборки кронштейна своими руками?
Основной набор включает в себя сварочный аппарат для металлических деталей, дрель для отверстий под крепеж, гаечные ключи и отвертки для сборки. Если используется дерево, понадобятся пила, шлифовальный инструмент и шуруповёрт. Также стоит подготовить рулетку и уровень для точных замеров и проверки горизонтальности установки.
Можно ли сделать кронштейн с регулировкой угла наклона монитора и как это реализовать?
Да, возможно сделать кронштейн с регулировкой угла наклона. Для этого используют поворотные и шарнирные крепления. Например, можно установить петли или специальные шарниры между основанием и держателем монитора. Чтобы фиксировать выбранный угол, применяют затяжные гайки или фиксирующие винты. Такая конструкция позволит менять положение экрана по вертикали и даже немного по горизонтали.
Какие меры безопасности нужно соблюдать при изготовлении и установке самодельного кронштейна?
В первую очередь, нужно проверить надежность всех сварных и болтовых соединений, чтобы избежать случайного падения монитора. При работе с инструментами обязательно использовать защитные очки и перчатки. Установка должна проводиться на прочную стену или другую опору, способную выдержать вес устройства. Также рекомендуется проверить стабильность конструкции после монтажа, чтобы исключить люфты и ненадежные места.
Какие материалы лучше всего использовать для самостоятельного изготовления кронштейна для монитора?
Для изготовления кронштейна подойдёт металл, например стальная или алюминиевая полоса, так как они обеспечивают необходимую прочность и долговечность конструкции. Также можно использовать толстую фанеру или многослойный пластик, если нагрузка невелика. Главное — подобрать материал, который выдержит вес монитора и будет устойчив к деформациям. Для соединений обычно применяют болты и гайки, а в некоторых случаях — сварку, если есть опыт работы с этим инструментом.
Какие ошибки чаще всего допускают при самостоятельном изготовлении кронштейна для монитора и как их избежать?
Одной из распространённых ошибок является недостаточная прочность креплений, из-за чего кронштейн может расшататься или даже сломаться под весом монитора. Чтобы избежать этого, важно тщательно продумать места креплений и использовать крепёж высокого качества. Ещё одна ошибка — неправильные размеры, из-за которых монитор не будет устойчиво фиксироваться или не достигнет нужного угла наклона. Рекомендуется заранее снять точные замеры и сделать чертёж. Наконец, игнорирование баланса конструкции — если кронштейн смещён слишком вперёд, он может заваливаться, поэтому стоит предусмотреть дополнительную опору или противовес.
