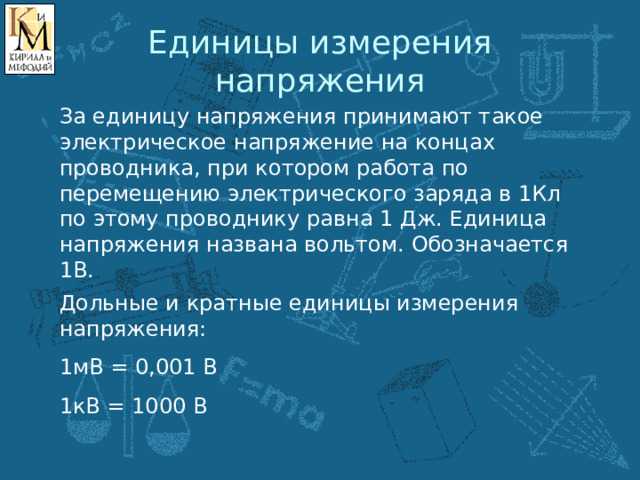

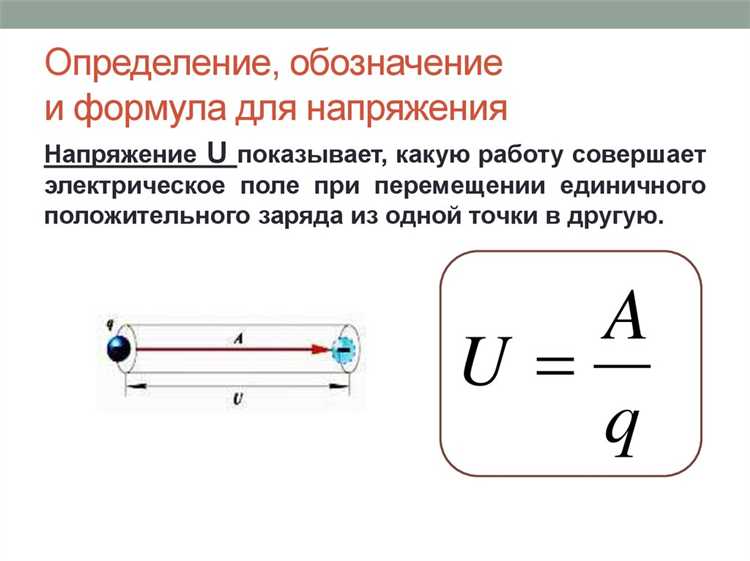

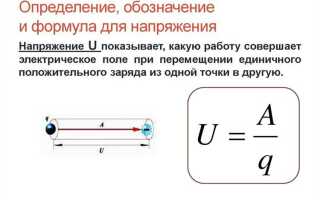

Напряжение измеряется в вольтах – единицах, названных в честь итальянского физика Алессандро Вольта. Один вольт определяется как разность электрического потенциала между двумя точками проводника, при которой один кулон заряда совершает работу в один джоуль. Это физическое определение связывает электрические и механические параметры через формулу: 1 В = 1 Дж / 1 Кл.

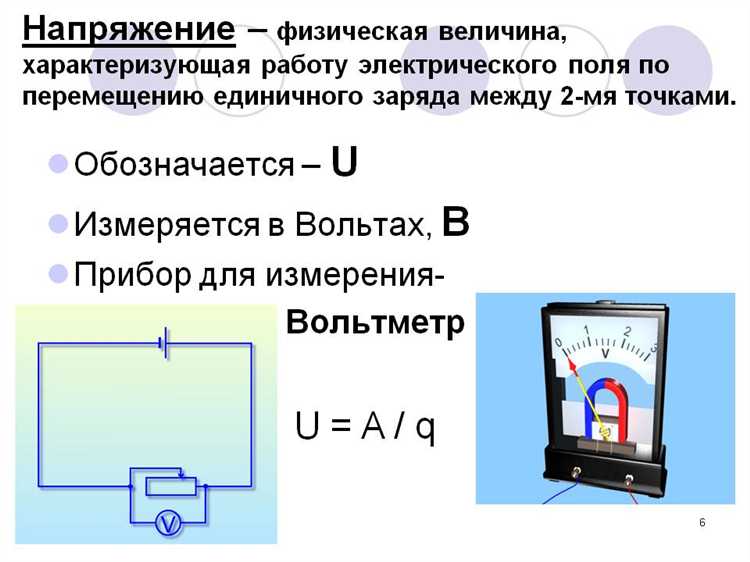

Измерение напряжения критически важно в электронике, энергетике и физике. Оно проводится с помощью приборов, называемых вольтметрами. В цифровых схемах, бытовых устройствах и промышленных установках знание точного напряжения позволяет контролировать работу оборудования, избегать перегрузок и повышать эффективность энергопотребления.

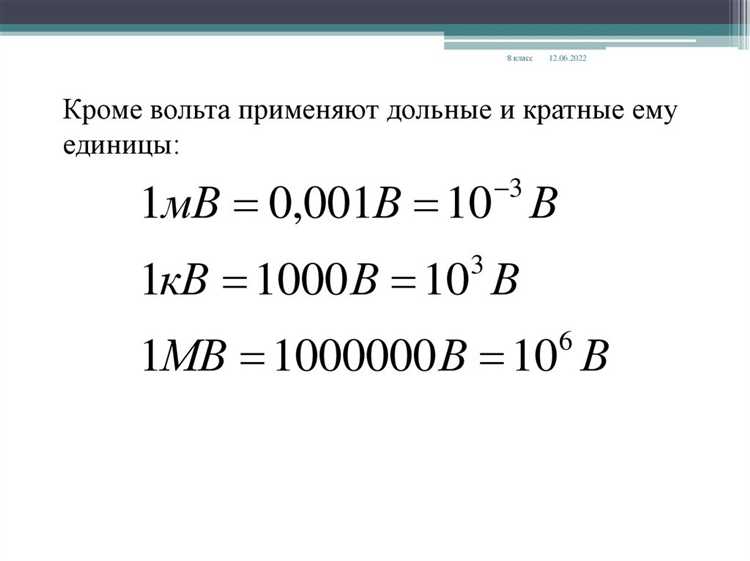

В практике также встречаются кратные и дольные единицы: милливольты (мВ) и киловольты (кВ). Один милливольт равен одной тысячной доле вольта (0,001 В), один киловольт – тысяче вольт (1000 В). Применение конкретной кратности зависит от контекста: для схем микроконтроллеров характерны значения в пределах десятков милливольт, тогда как в линиях электропередач измерения идут в киловольтах.
Что такое вольт и как он определяется в системе СИ
Вольт (обозначение: В, международное: V) – единица измерения электрического напряжения в Международной системе единиц (СИ). Один вольт определяется как разность потенциалов между двумя точками проводника, при которой протекающий ток в один ампер совершает работу в один джоуль за одну секунду.
Формально, в системе СИ один вольт выражается через основные единицы следующим образом:
| 1 В | = 1 м²·kg·s⁻³·A⁻¹ |
Современное определение вольта основано на фундаментальных физических константах. С 2019 года вольт привязан к элементарному заряду и постоянной Планка. Вольт реализуется через эффект Джозефсона, который связывает частоту микроволнового сигнала и напряжение по формуле:
| V = (f × h) / (2e) |
Где f – частота, h – постоянная Планка (6,62607015×10⁻³⁴ Дж·с), e – элементарный заряд (1,602176634×10⁻¹⁹ Кл). Такая реализация обеспечивает высокую точность и повторяемость измерений напряжения в метрологических лабораториях.
Для инженерных целей рекомендуется использовать точные цифровые вольтметры, откалиброванные в соответствии с национальными эталонами, основанными на квантовом стандарте напряжения.
Чем отличается вольт от других электрических единиц

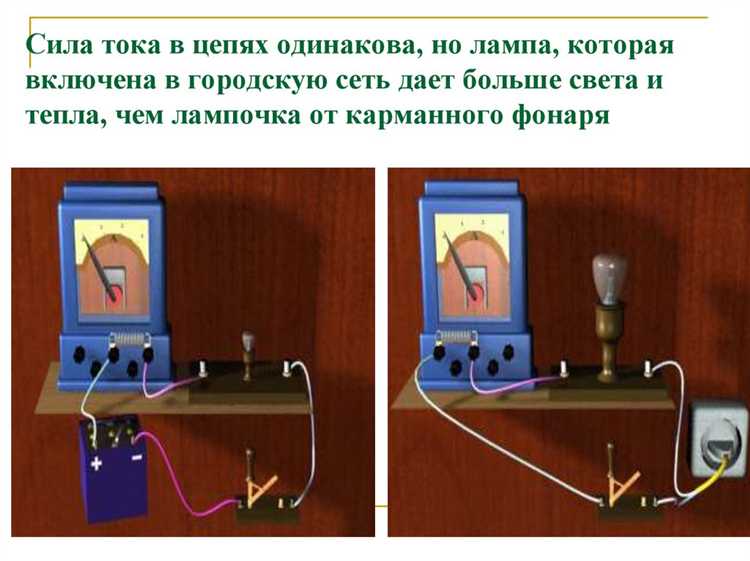

Вольт (В) измеряет разность электрических потенциалов между двумя точками. Это ключевая характеристика, определяющая, насколько сильно электрическое поле «толкает» заряды через проводник. 1 вольт означает, что на каждый кулон заряда совершается работа в 1 джоуль.
Ампер (А) измеряет силу тока – количество заряда, проходящего через точку цепи за одну секунду. В отличие от вольта, ампер не отражает «напряженность», а показывает интенсивность движения электронов.
Ом (Ω) выражает сопротивление – способность материала препятствовать прохождению тока. Если напряжение в 1 вольт вызывает ток в 1 ампер, сопротивление равно 1 ом. Таким образом, вольт связывает ток и сопротивление через закон Ома: V = IR.
Ватт (Вт) измеряет мощность – скорость передачи энергии. Один ватт равен произведению одного вольта на один ампер: P = VI. Вольт участвует в этом выражении, но сам по себе не определяет мощность без информации о токе.
Выбор измерительной единицы зависит от цели. Для оценки «силы» источника энергии – вольт, для количества тока – ампер, для оценки сопротивления – ом, для расчёта потребления или выработки энергии – ватт. Вольт – фундаментальное звено, от которого зависят все остальные электрические величины.
Как измерить напряжение с помощью мультиметра
Установите мультиметр в режим измерения напряжения – на дисплее должен отображаться символ «V». Для постоянного тока выберите символ «V⎓» (или DC), для переменного – «V~» (или AC).
Перед измерением убедитесь, что диапазон установлен выше предполагаемого значения напряжения. Например, если ожидается около 12 В, установите предел не менее 20 В. При использовании автоматического диапазона это действие не требуется.
Подключите черный щуп к гнезду COM, красный – к гнезду V. Щупы не перепутать: черный – общий, красный – измерительный.
Прикоснитесь черным щупом к минусовой (или заземляющей) точке цепи, красным – к точке, где нужно измерить напряжение. При измерении переменного напряжения порядок подключения не критичен, при измерении постоянного – важно, чтобы красный щуп касался плюса, иначе значение будет с минусом.
Снимите показания с экрана мультиметра. Если результат превышает предел диапазона, на дисплее появится «OL» или аналогичное сообщение – переключитесь на более высокий диапазон.
После завершения измерений переведите мультиметр в положение «OFF», чтобы избежать разрядки батареи и случайных замыканий при хранении.
Почему в электрических схемах важно знать величину напряжения
Знание точного значения напряжения в электрических схемах позволяет проектировать безопасные, эффективные и функциональные устройства. Ошибки в расчетах могут привести к выходу компонентов из строя или к неработоспособности всей схемы.
- Подбор компонентов. Конденсаторы, транзисторы, микросхемы имеют предельное рабочее напряжение. Превышение этого значения приводит к пробою диэлектрика или перегреву полупроводниковых переходов.
- Энергоэффективность. При использовании источников питания с неподходящим напряжением увеличиваются потери на нагрев и падает КПД схемы.
- Согласование уровней. В цифровых схемах важно, чтобы логические уровни входа и выхода соответствовали друг другу (например, 3,3 В и 5 В могут быть несовместимы без специальных согласующих цепей).
- Расчет токов. Напряжение напрямую влияет на ток в цепи согласно закону Ома (I = U/R). Без знания напряжения невозможно точно рассчитать токовую нагрузку на элементы.
- Диагностика неисправностей. При отладке схем измерение напряжений на ключевых точках помогает быстро выявить поврежденные элементы или ошибки в соединениях.
Точное измерение и контроль напряжения – основа для построения надежных и долговечных электрических схем, особенно в ответственных или промышленных приложениях.
Как переводить напряжение между различными системами измерения
Напряжение измеряется в вольтах (В) в Международной системе единиц (СИ). В некоторых странах или в специализированных областях также используются альтернативные единицы, такие как милливольты (мВ), киловольты (кВ), а в исторических или устаревших системах – статвольты (стВ) в системе СГС.
Для перевода между вольтами и производными единицами применяются следующие соотношения: 1 кВ = 1000 В, 1 мВ = 0.001 В. Чтобы перевести, например, 5000 мВ в вольты, необходимо разделить значение на 1000: 5000 мВ ÷ 1000 = 5 В.
Если необходимо конвертировать из системы СГС, используется соотношение: 1 стВ ≈ 299.792458 В. Таким образом, чтобы перевести 2 стВ в вольты, нужно умножить значение на этот коэффициент: 2 × 299.792458 ≈ 599.58 В. Обратное преобразование выполняется делением: 600 В ÷ 299.792458 ≈ 2.001 стВ.
В электронных расчетах желательно использовать значения с точностью до шести знаков после запятой при переходе между системами. Для упрощения можно применять инженерные калькуляторы или встроенные функции в языках программирования, таких как Python или MATLAB, которые поддерживают единицы измерения и автоматическое преобразование.
Где на практике указывается напряжение и как его распознать
Напряжение указывается на электротехнических приборах, устройствах и компонентах, где важно соблюдение определённых параметров для безопасности и корректной работы. Основные места, где можно найти отметку напряжения:
1. Электрические панели и щиты. На вводных и распределительных щитах обязательно размещают таблички с номинальным напряжением сети, например, 220 В, 380 В или 12 В. Это помогает определить совместимость устройств и избежать перегрузок.
2. Электроприборы и бытовая техника. На корпусах большинства приборов (например, холодильников, компьютеров, зарядных устройств) присутствует маркировка с указанием рабочего напряжения и допустимых колебаний (например, 110-240 В). Обычно она размещена на задней или нижней панели.
3. Кабели и провода. Изоляция кабелей часто содержит надписи с указанием максимального рабочего напряжения, например, 300/500 В. Это помогает правильно подобрать проводку для конкретных условий эксплуатации.
4. Источники питания и адаптеры. Здесь указано входное напряжение (например, 100-240 В переменного тока) и выходное напряжение постоянного тока (например, 5 В, 12 В). Эти данные критичны для подключения к соответствующим устройствам.
Распознать напряжение можно по маркировке, которая чаще всего выполнена в виде цифр с символом “В” (вольт). Важно обращать внимание на диапазон – он указывает на допустимые пределы и повышает безопасность эксплуатации. Для точного измерения используют вольтметры, но визуальное определение по надписям позволяет быстро оценить совместимость компонентов.
