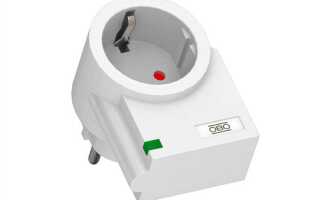

Розетка с защитным контактом что это

Розетки с защитным контактом обеспечивают повышенную безопасность при эксплуатации электрических приборов, особенно в помещениях с высокой влажностью и там, где есть риск случайного прикосновения к токоведущим элементам. Основное отличие таких розеток – наличие заземляющего контакта, который замыкается первым при подключении вилки и размыкается последним при отключении, предотвращая поражение электрическим током в случае утечки.

Использование розеток с защитным контактом обязательно в системах с заземлением, соответствующих нормативам ПУЭ и ГОСТ. При этом важно учитывать совместимость вилок и розеток: в странах с различными стандартами (например, немецкий Schuko и французский стандарты) физическая совместимость может не гарантировать надёжное заземление без соответствующего адаптера или выбора универсальной модели.

Преимущество розеток с защитным контактом – возможность подключения устройств с металлическим корпусом, таких как стиральные машины, духовые шкафы, холодильники, без риска утечки тока на корпус. Это особенно актуально для кухонь, ванных комнат и детских помещений. Дополнительной защитой может служить наличие шторок, предотвращающих доступ посторонних предметов к контактам.

Рекомендуется устанавливать розетки с защитным контактом в помещениях с системой уравнивания потенциалов и обязательной проверкой заземления. При отсутствии заземляющего проводника установка таких розеток не только бесполезна, но и может создать ложное ощущение безопасности.

Розетка с защитным контактом: особенности и преимущества

Розетка с защитным контактом оснащена дополнительным элементом заземления, который обеспечивает безопасность при эксплуатации электроприборов. Такой контакт расположен выше или ниже фазного и нулевого и подключается к системе защитного заземления.

• Исключение риска поражения электрическим током при повреждении изоляции. Защитный контакт моментально отводит ток утечки на землю.
• Совместимость с приборами класса I, имеющими вилку с заземляющим штырем. Это позволяет использовать оборудование с металлическим корпусом без угрозы для пользователя.
• Повышенная надежность при подключении мощной техники (стиральные машины, холодильники, духовые шкафы). Снижается вероятность короткого замыкания и перегрева.
• Соответствие нормативам ПУЭ и ГОСТ. Установка таких розеток обязательна в помещениях с повышенной влажностью – ванных комнатах, кухнях, прачечных.
• Продление срока службы электрооборудования за счёт снижения уровня электромагнитных помех и стабильной работы заземления.

1. Проверяйте наличие контакта заземления при покупке – он должен быть выполнен из латунного или другого токопроводящего металла.
2. Используйте только с правильно смонтированной системой заземления. В противном случае защитная функция будет недействительной.
3. Устанавливайте розетки с защитным контактом в местах подключения энергозависимой техники. Это обязательное требование для жилых и общественных зданий.

При правильной установке розетка с защитным контактом значительно снижает вероятность бытовых аварий, обеспечивает защиту здоровья и имущества, соответствуя современным требованиям электробезопасности.

Что такое защитный контакт и зачем он нужен

В отличие от фазного и нулевого проводников, защитный контакт не участвует в передаче тока при нормальной работе устройства. Его задача – обезопасить пользователя от поражения электрическим током. При замыкании на корпус ток проходит по заземляющему проводнику в землю, а не через человека.

По нормативам, розетки с защитным контактом обязательны в помещениях с повышенной влажностью, на кухнях, в ванных комнатах, а также во всех новых электросетях, соответствующих современным стандартам (ПУЭ, ГОСТ 7396.1-89). Установка розеток без защитного контакта в новых системах электроснабжения запрещена.

Рекомендация: при замене старой проводки обязательно использовать трехжильный кабель (фаза, ноль, земля) и устанавливать только розетки с заземляющим контактом. Это значительно снижает риск поражения током при эксплуатации современной бытовой техники, особенно с металлическим корпусом.

Отсутствие защитного контакта увеличивает вероятность поражения током в десятки раз, особенно при использовании приборов мощностью более 1 кВт. Даже наличие автоматов и УЗО не заменяет физического заземления корпуса.

Как устроена розетка с защитным контактом

Розетка с защитным контактом отличается наличием третьего контакта – заземляющего. Он соединён с металлической шиной заземления в распределительном щите и предназначен для отвода тока утечки при повреждении изоляции или неисправности прибора. Это минимизирует риск поражения электрическим током.

Контактная группа включает две токоведущие гильзы для фазного и нулевого проводников и один металлический контакт заземления, расположенный в верхней или нижней части корпуса. В европейских моделях применяется система «штырь-шина», где заземляющий контакт выступает из розетки и соединяется с корпусом вилки до замыкания фазы и ноля.

Корпус изготавливается из термостойкого пластика, устойчивого к деформации и воспламенению. Внутри – механизм фиксации вилки с пружинными зажимами, обеспечивающими плотный контакт и минимизацию нагрева при длительной нагрузке. Контакты изготавливаются из латуни или фосфорной бронзы – сплавов с высокой проводимостью и износостойкостью.

Монтажная часть может быть встраиваемой или накладной. Встраиваемые модели монтируются в подрозетник, подключение производится медным проводом сечением не менее 2,5 мм². Подключение заземляющего проводника обязательно, иначе розетка теряет свои защитные свойства.

Некоторые модели оснащаются шторками, препятствующими доступу к токоведущим частям, что особенно важно при установке в детских помещениях. Также могут присутствовать клеммы с самозажимом, упрощающие подключение без использования винтов.

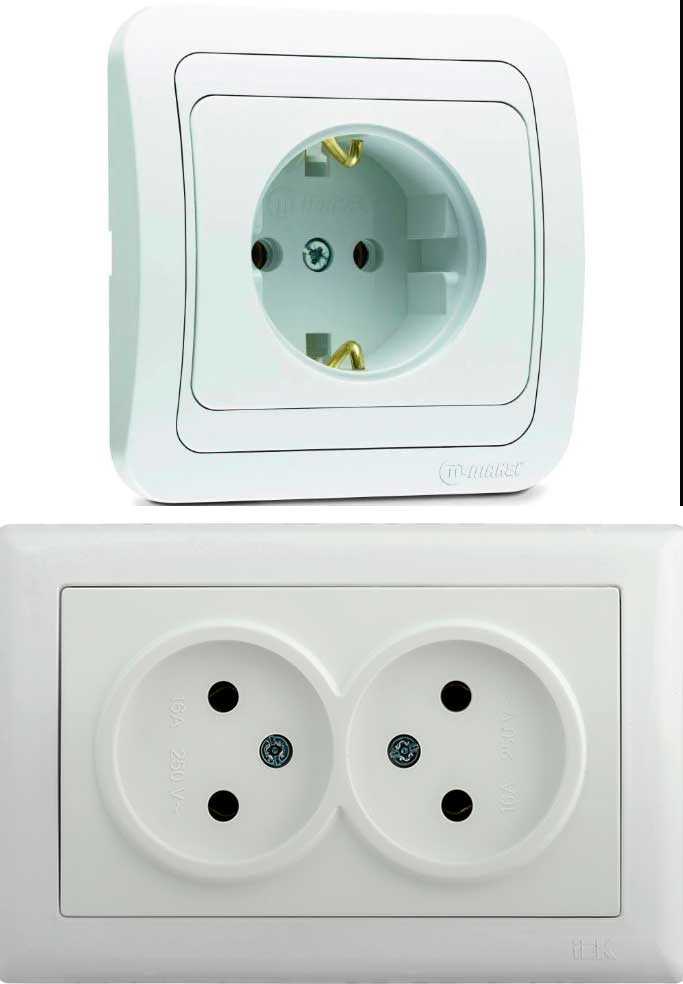

В каких случаях обязательна установка розеток с заземлением

Заземлённые розетки обязательны в помещениях с повышенной влажностью – ванных комнатах, кухнях, прачечных, где возрастает риск поражения электрическим током. Без заземления в таких условиях использование стиральных машин, бойлеров, посудомоек опасно и запрещено нормативами.

Установка розеток с защитным контактом обязательна при подключении стационарной бытовой техники с металлическим корпусом: духовых шкафов, холодильников, электроплит, морозильных камер. Отсутствие заземления при пробое изоляции приводит к накоплению потенциала на корпусе устройства.

По ПУЭ (п. 7.1.37), в новостройках и при капитальном ремонте установка розеток без заземляющего контакта в жилых зонах запрещена. Также заземление необходимо во всех помещениях с подключением к системам с УЗО или дифференциальными автоматами.

В производственных и офисных помещениях розетки с заземлением обязательны при эксплуатации компьютерной и серверной техники. Заземляющий контакт предотвращает помехи, статическое напряжение и повреждение оборудования.

Если используется электропроводка с трехжильным кабелем (фаза, ноль, земля), монтаж розеток без заземляющего контакта недопустим. Это нарушает проект электросети и снижает уровень электробезопасности.

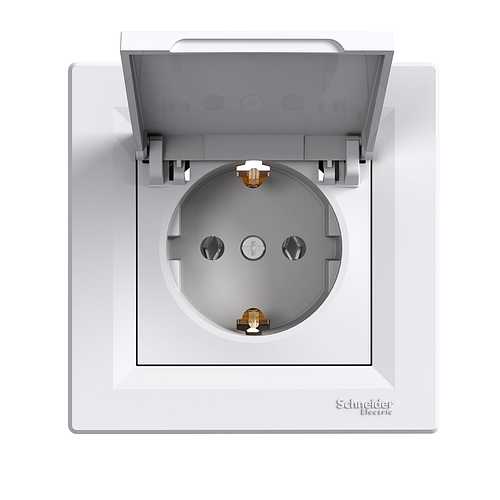

Различия между розетками с защитным контактом и без него

Основное отличие розетки с защитным контактом – наличие заземляющего элемента, который подключается к системе защитного заземления. Этот контакт расположен в виде двух металлических усиков по краям гнезда или в виде кольца, выступающего над корпусом. Он замыкается раньше фазного и нулевого проводников, обеспечивая безопасность при подключении оборудования с металлическим корпусом.

В розетках без защитного контакта отсутствует возможность заземления подключаемого устройства. Это делает их потенциально опасными при использовании с бытовой техникой, особенно с высокой мощностью или металлическими элементами корпуса (например, стиральные машины, микроволновки, электрические духовки).

Согласно ПУЭ (Правила устройства электроустановок), установка розеток без заземления в новых зданиях запрещена. Их использование допускается только в системах с двухпроводной проводкой, где модернизация невозможна. При этом подключение современной техники в такие розетки требует дополнительной защиты – УЗО или дифференциальных автоматов.

При замене старых розеток на новые следует выбирать модели с защитным контактом, даже если в квартире нет заземляющего проводника. Это упростит переход на трёхпроводную систему в будущем и обеспечит совместимость с вилками устройств, оснащённых контактами заземления.

Выбор розетки с защитным контактом для дома и квартиры

Материал корпуса должен быть термостойким и устойчивым к механическим повреждениям – предпочтительны поликарбонат и ABS-пластик с классом горючести не выше V0. Это снижает риск возгорания при перегрузках. Защитный контакт должен иметь пружинный механизм, обеспечивающий плотное соединение с вилкой и снижая искрение, особенно при высоких токах нагрузки.

Следует обратить внимание на номинальный ток розетки, который должен соответствовать планируемой нагрузке: для бытовых приборов оптимальны модели на 16 А, что позволяет подключать большинство устройств без риска перегрева. Номинальное напряжение обычно 220-250 В.

Розетки с защитным контактом, оснащённые дополнительными шторками или механизмами блокировки, обеспечивают повышенную безопасность в домах с детьми. Такая функция препятствует попаданию посторонних предметов в контакты.

При монтаже в помещениях с повышенной влажностью, например, в ванной или кухне, стоит выбирать розетки с классом защиты не ниже IP44, что предотвращает попадание влаги внутрь и снижает риск короткого замыкания.

Кроме того, важна совместимость с существующей электропроводкой и декоративными элементами интерьера. Удобство подключения обеспечивают розетки с винтовыми или зажимными клеммами, которые допускают надежное закрепление проводов сечением до 2,5 мм².

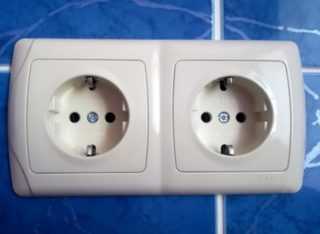

Правила подключения розетки с защитным контактом

Подключение розетки с защитным контактом требует соблюдения точных технических норм для обеспечения безопасности и надежности работы.

1. Выбор кабеля и сечения проводов: Используйте провод с медными жилами сечением не менее 2.5 мм² для розеток с силой тока до 16 А. Для более мощных устройств с током свыше 16 А – 4 мм² и выше.
2. Подключение заземления: Контакт заземления (PE) должен быть подключен к соответствующей клемме розетки. Проверьте целостность и отсутствие повреждений проводника заземления. Заземляющий провод всегда подключается первым и отключается последним при обслуживании.
3. Фазный и нейтральный провод: Фаза (L) подключается к клемме, обозначенной буквой «L» или красным цветом. Нейтраль (N) – к клемме с маркировкой «N» или синей. Перепутывание проводов недопустимо, так как влияет на безопасность.
4. Использование отвертки-индикатора: Перед подключением и после монтажа проверяйте наличие фазы с помощью индикаторной отвертки. Это исключит ошибки в подключении.
5. Качество контактов и затяжка: Клеммы должны быть плотно зажаты, без люфта. Рекомендуемый момент затяжки для винтовых клемм – 1.2–1.5 Н·м, чтобы избежать перегрева и искрения.
6. Монтаж в распределительной коробке: Используйте распределительные коробки с достаточным пространством для удобного подключения и предотвращения перегрева. Проводники должны быть аккуратно уложены без чрезмерных перегибов.
7. Использование диэлектрических инструментов: При работе с электропроводкой применяйте инструменты с изолированными ручками для защиты от поражения током.
8. Проверка системы заземления: Перед монтажом измерьте сопротивление заземляющего контура – оно не должно превышать 4 Ом. Несоответствие требует корректировки заземляющей системы.
9. Соответствие стандартам: Устанавливайте розетки согласно требованиям ГОСТ Р 51321.1-2007 и ПУЭ. Несоблюдение может привести к отказу оборудования и повышенной опасности.

Частые ошибки при установке и как их избежать

Использование неподходящего сечения проводов приводит к перегреву и выходу из строя. Для розеток с заземлением рекомендуются медные провода сечением не менее 2,5 мм² для розеток мощностью до 3,5 кВт.

Отсутствие проверки целостности и соответствия заземляющего контура – критическая ошибка. Перед установкой измерьте сопротивление заземления, оно должно быть ниже 4 Ом для обеспечения безопасности.

Игнорирование инструкций производителя, особенно по монтажной глубине и креплению, приводит к плохому контакту и механической нестабильности. Следуйте точным указаниям, указанным в паспорте изделия.

Подключение розетки к неисправной или неправильно смонтированной электрической сети вызывает аварийные ситуации. Рекомендуется выполнить тест с мультиметром для проверки напряжения и отсутствия замыканий.

Некачественный монтаж корпуса и крепежных элементов снижает защиту от влаги и пыли, что сокращает срок службы устройства. Используйте оригинальные крепления и проверяйте герметичность установки в местах повышенной влажности.

Вопрос-ответ:

Что такое розетка с защитным контактом и как она устроена?

Розетка с защитным контактом — это электромонтажное устройство, обеспечивающее не только подачу электричества, но и безопасное подключение заземляющего провода. В ней имеется дополнительный контакт, который соединяется с заземляющей системой дома или здания. Этот контакт предотвращает поражение электрическим током при случайном замыкании или повреждении изоляции приборов.

Почему важно использовать именно розетки с защитным контактом в быту?

Использование розеток с заземляющим контактом значительно снижает риск поражения током. При неисправности электрического прибора ток вместо человека направляется через заземляющий проводник, что обеспечивает дополнительную защиту. Особенно это актуально для техники с металлическими корпусами — холодильников, стиральных машин и других мощных устройств.

Какие преимущества розеток с защитным контактом по сравнению с обычными?

Основное преимущество — безопасность. Кроме того, такие розетки способствуют более стабильной работе электрооборудования и снижают вероятность повреждения техники от короткого замыкания или перепадов напряжения. Они подходят для современных стандартов электробезопасности и рекомендуются для установки в жилых и коммерческих помещениях.

Можно ли использовать розетки с защитным контактом, если в доме отсутствует система заземления?

Установка розетки с защитным контактом без подключения к заземляющему проводнику не дает полноценной защиты. В таком случае контакт не выполняет своей функции, и устройство фактически работает как обычная розетка. Чтобы обеспечить безопасность, необходимо провести заземление или использовать альтернативные системы защиты.

Как правильно выбрать и установить розетку с защитным контактом?

Выбор розетки следует осуществлять с учетом номинального тока и напряжения, соответствующих электропроводке и используемым приборам. Важно приобретать изделия от проверенных производителей с сертификатами качества. Установка должна проводиться квалифицированным электриком, который обеспечит правильное подключение заземляющего контакта и проверит надежность крепления и соединений.

Какие конструктивные особенности отличают розетку с защитным контактом от обычной?

Розетка с защитным контактом оснащена дополнительным металлическим контактом, который служит для заземления. Этот контакт обеспечивает отвод электрического тока в случае замыкания на корпус прибора, что значительно снижает риск поражения электрическим током. Кроме того, такая розетка имеет специально спроектированные отверстия, которые гарантируют надежное и правильное подключение вилки с заземляющим штырём. Защитный контакт обычно находится на корпусе розетки в виде металлической планки или штыревого контакта, который первым контактирует с вилкой при подключении.

Какие преимущества использования розетки с защитным контактом в бытовой электросети?

Использование розетки с защитным контактом повышает безопасность эксплуатации электроприборов. Она снижает вероятность поражения электрическим током при повреждении изоляции или внутреннем коротком замыкании в подключённых устройствах. Кроме того, такие розетки помогают защитить электроприборы от повреждений, вызванных током утечки, что способствует увеличению срока службы техники. Наличие заземления в сети также улучшает стабильность работы устройств и снижает риск возгорания из-за неправильного подключения или износа оборудования. Это особенно важно для кухни, ванной комнаты и других помещений с повышенной влажностью.
