Как подключить вольтметр амперметр с алиэкспресс

Многофункциональные вольтметры-амперметры с AliExpress – популярный выбор для автолюбителей, радиолюбителей и владельцев частных мастерских. Эти устройства часто поддерживают измерение напряжения до 100 В и тока до 10 А, а некоторые модели рассчитаны на ток до 100 А с использованием шунта. Они компактны, доступны по цене и, как правило, имеют цифровой светодиодный дисплей с раздельной индикацией напряжения и тока.

Перед подключением важно учитывать тип питания устройства. Наиболее распространённые модели требуют отдельного питания от источника 4–30 В, не связанного с измеряемой цепью. Есть и двухпроводные варианты, в которых питание осуществляется от той же цепи, где производится измерение, однако они менее точны при низком напряжении.

Шунт – ключевой элемент в измерении тока. Для приборов на ток более 10 А поставляется внешний шунт, обычно на 75 мВ. Его подключение выполняется строго параллельно силовой цепи, а измерительные провода подключаются к клеммам шунта, а не к силовым клеммам. Неверное подключение приведёт к заниженным или завышенным показаниям.

Цветовая маркировка проводов различается в зависимости от модели, но типичная схема выглядит так: красный – питание, чёрный – общий, жёлтый или белый – вход измерения напряжения, толстый чёрный и красный – провода измерения тока. Пренебрежение инструкцией производителя может привести к повреждению устройства.

При подключении важно соблюдать полярность, особенно в моделях с объединённым питанием и измерением. Также стоит помнить, что при использовании общей «земли» для измерения и питания возможны паразитные токи и погрешности. Лучший результат достигается при раздельном питании и соблюдении рекомендаций по установке шунта и размещению экранирующих проводов.

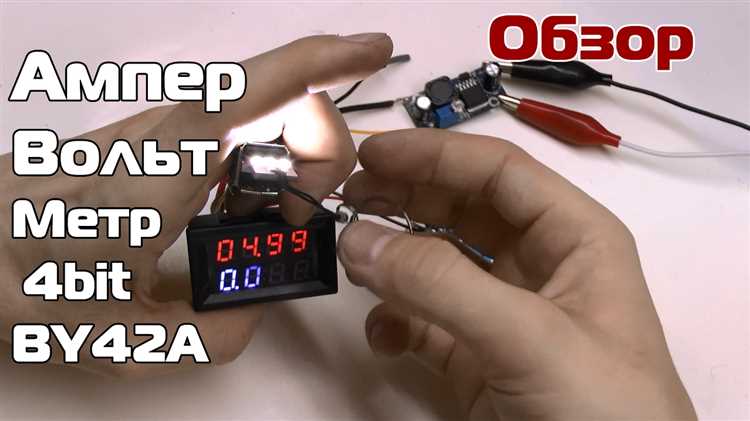

Как определить тип вольтметра амперметра перед подключением

Перед подключением важно точно определить тип вольтметра-амперметра, так как от этого зависит схема подключения и безопасность использования. Основное различие – в наличии общего или раздельного питания измерительных цепей.

Первый признак – количество проводов. Если модуль имеет два толстых и два тонких провода, это комбинированный вольтметр-амперметр с общим питанием. Если проводов пять или более, чаще всего это модуль с раздельным питанием – для амперметра и вольтметра используются разные цепи.

Толстые провода предназначены для тока, их всегда минимум два – один подключается к нагрузке, второй к источнику. Тонкие провода – для измерения напряжения и питания самого модуля. Если среди тонких проводов есть красный, черный и жёлтый или оранжевый, значит питание и измерение напряжения разнесены. Красный обычно подключается к источнику питания (5–30 В), черный – общий, жёлтый (или оранжевый) – измерительный вход.

Также нужно проверить маркировку на корпусе или в документации. Указывается рабочее напряжение питания, диапазон измерения тока и напряжения. Если указано «внешнее питание» или «external power», модуль требует отдельный источник питания, не связанный с измеряемой цепью.

Для уверенности можно прозвонить мультиметром цепь питания и измерения. Если между минусами питания и измерения есть сопротивление, а не прямое соединение, модуль с гальванической развязкой – значит раздельный тип.

Неправильное определение типа приводит к ошибкам в подключении, перегреву, выходу из строя или неточным показаниям. Перед подключением обязательно сверить конфигурацию проводов и технические параметры с описанием продавца или даташитом.

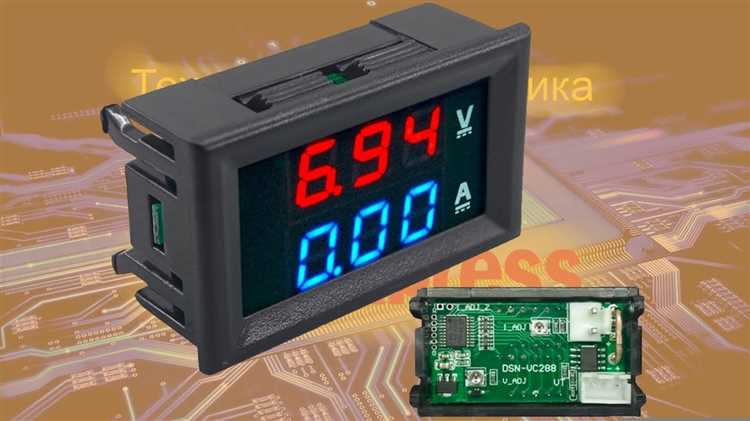

Подключение двухпроводного вольтметра амперметра к источнику питания

Двухпроводной вольтметр-амперметр питается от того же источника, который измеряет. Подключение осуществляется напрямую к нагрузке или к выходу источника питания. Чёрный провод подключается к общему минусу, красный – к плюсу источника.

Важно учитывать рабочий диапазон напряжения. Большинство моделей с AliExpress рассчитаны на диапазон от 4.5 В до 30 В. При превышении верхнего предела прибор выходит из строя. Если планируется подключение к источнику выше 30 В, необходимо использовать делитель напряжения или понижающий DC-DC преобразователь.

Измерение тока осуществляется путем пропускания тока нагрузки через сам модуль. Обычно через красный провод подается питание и снимается измеряемое напряжение, а через тот же красный – проходит ток. Это ограничивает максимальный измеряемый ток в зависимости от характеристик модуля (обычно до 10 А).

Нельзя подключать модуль параллельно источнику без нагрузки – ток не будет протекать, и амперметр покажет ноль. Для корректного отображения тока обязательна замкнутая цепь с нагрузкой.

Перед первым включением проверьте полярность подключения и соответствие напряжения питания заявленным параметрам. Ошибка подключения приводит к выходу из строя микросхемы управления.

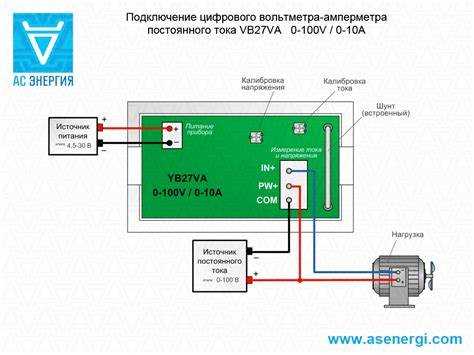

Схема подключения трехпроводного вольтметра амперметра с шунтом

Трехпроводной вольтметр амперметр с внешним шунтом требует правильного подключения для точного измерения тока и напряжения. Устройство имеет три провода: красный (питание), черный (общий) и желтый (измерение напряжения).

Красный провод подключается к положительной клемме источника питания (обычно 5–30 В в зависимости от модели). Черный провод соединяется с общей «минусовой» шиной. Желтый подключается к точке измерения напряжения, которая находится до шунта, если нужно отображать общее напряжение цепи.

Шунт устанавливается в разрыв силовой линии, где предполагается измерять ток. Один конец шунта соединяется с нагрузкой, другой – с источником питания. Клеммы измерителя тока подключаются параллельно шунту. При этом важно соблюдать полярность подключения, указанную на корпусе прибора, чтобы избежать ошибок в показаниях или выхода из строя.

Пример подключения:

Если устройство питается от того же источника, что и измеряется, желтый провод подключается к положительной точке, красный может оставаться свободным (если это предусмотрено производителем). При нестабильном питании лучше использовать отдельный источник питания для прибора.

Перед установкой уточните сопротивление шунта (обычно 75 мВ при 50 А) и убедитесь в его совместимости с прибором. Превышение допустимого тока приведет к нагреву шунта и искажению показаний.

Правильный выбор и установка шунта для измерения тока

Для корректной работы вольтметра-амперметра с AliExpress необходимо точно подобрать шунт, соответствующий измеряемому току и характеристикам прибора. Большинство таких приборов рассчитаны на внешние шунты номиналом 75 мВ при определённой максимальной силе тока.

• Для измерения до 10 А подходит шунт 75 мВ/10 А с сопротивлением 0,0075 Ом.
• Для 50 А – шунт 75 мВ/50 А, сопротивление 0,0015 Ом.
• Для 100 А – шунт 75 мВ/100 А, сопротивление 0,00075 Ом.

При выборе важно учитывать предельный ток нагрузки и тип источника питания. Недопустимо использовать шунт меньшего номинала – это приведёт к перегреву и искажению показаний. Шунт должен иметь запас по току не менее 25% от максимально возможного значения в цепи.

Контактные соединения необходимо выполнять при помощи пайки или болтового соединения с хорошей обжимкой. Использование клемм типа «крокодил» недопустимо – они вызывают нестабильный контакт и могут ввести значительную погрешность в измерения.

При установке важно исключить нагрев шунта внешними источниками – он должен быть расположен в зоне с хорошей вентиляцией. Монтаж на металлическую пластину допустим, если она не участвует в цепи измерений.

Особенности подключения к блоку питания и зарядным устройствам

При подключении вольтметра-амперметра с AliExpress к блоку питания важно учитывать схему измерения тока: большинство моделей измеряют ток по разрыву минусовой цепи. Это означает, что минус от источника питания подаётся на вход прибора, а уже с выхода прибора минусовой провод идёт к нагрузке.

Для корректной работы встроенного вольтметра необходимо подключить отдельный провод питания, часто обозначенный как «VCC» или «Power+». Если игнорировать это требование, дисплей либо не включится, либо покажет некорректные значения.

Нельзя подключать общий провод измерения и питания напрямую, если это не предусмотрено схемой. В дешёвых моделях часто отсутствует гальваническая развязка, что приводит к ложным показаниям или повреждению прибора при попытке измерения в высоковольтных цепях.

При использовании с зарядными устройствами, особенно импульсными, возможны искажения измерений из-за помех. Чтобы минимизировать влияние ВЧ-шумов, рекомендуется устанавливать керамический или электролитический конденсатор на входе питания прибора (например, 0.1–1 мкФ).

Если прибор используется с зарядными платами на базе TP4056, необходимо учитывать, что измерение тока следует производить после модуля, ближе к аккумулятору, иначе данные будут неточными. Подключение напрямую к USB-питанию приведёт к тому, что будет отображаться потребление самой зарядной платы, а не аккумулятора.

Перед подачей напряжения необходимо дважды проверить полярность всех подключений. Неправильное подключение даже на несколько секунд может вывести прибор из строя – большинство моделей не имеют защит от переполюсовки.

Решение проблем с некорректными показаниями прибора

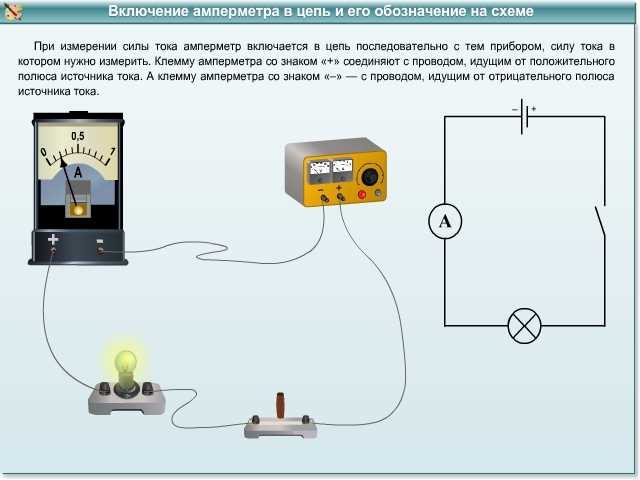

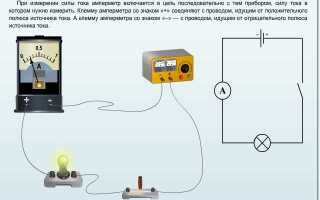

Основная причина неправильных показаний вольтметра-амперметра с AliExpress – неправильное подключение к цепи. Проверьте, что вольтметр подключен параллельно к нагрузке, а амперметр – последовательно с нагрузкой. Ошибка в полярности приводит к отрицательным или нулевым значениям.

Используйте провода с сечением не менее 0,5 мм², чтобы минимизировать падение напряжения и искажения тока. Короткие и качественные соединения исключают дополнительные сопротивления, влияющие на точность.

Наличие паразитных помех от электромоторов, инверторов или других мощных устройств вызывает нестабильность показаний. Для снижения воздействия примените ферритовые кольца на проводах питания и измерения.

Вольтметры и амперметры с Алиэкспресс часто имеют ограниченный диапазон измерений. При превышении максимально допустимого тока прибор перегревается и отображает некорректные данные. Используйте внешний шунт для увеличения измеряемого тока или проверьте соответствие заявленных характеристик модели.

Калибровка устройства возможна через внутренние резисторы подстроечного типа. Откройте корпус и при помощи мультиметра и регулируемого сопротивления подстройте показания под эталонные значения.

При постоянных ошибках измерений проверяйте целостность платы и качество пайки контактов, особенно на амперметрической линии. Трещины или окисление ухудшают контакт и влияют на точность.

Для стабильной работы используйте фильтрующие конденсаторы на входе питания прибора, чтобы устранить скачки напряжения и шумы.

Если прибор оснащён дисплеем с программируемыми настройками, убедитесь в правильности выставленных параметров напряжения и тока, а также диапазона измерения, чтобы избежать автоматического ограничения показаний.

Изоляция и защита проводов при подключении вольтметра амперметра

Для надежного и безопасного подключения вольтметра амперметра важна качественная изоляция проводов. Рекомендуется использовать провода с сечением не менее 0,75 мм², покрытые ПВХ или силиконом – эти материалы обеспечивают устойчивость к механическим повреждениям и температурным колебаниям.

Места соединений следует тщательно заизолировать термоусадочной трубкой с клеевым слоем, которая предотвращает попадание влаги и окисление контактов. Альтернативой может служить профессиональная изоляционная лента на ПВХ основе, но ее слой должен быть плотным и ровным.

При прокладке проводов избегайте острых изгибов с радиусом меньше 5 см, чтобы исключить внутренние повреждения жил. Если провода проходят рядом с металлическими деталями или движущимися частями, необходимо дополнительно использовать гофру или защитные кабель-каналы.

Заземляющий провод должен быть проложен отдельно и иметь надежное крепление, чтобы избежать механического напряжения на соединениях. Проверяйте целостность изоляции перед установкой с помощью мультиметра, особенно в местах обжима или пайки.

Использование разъемов типа «папа-мама» с фиксирующим замком повышает надежность соединения и упрощает обслуживание прибора. Все соединения нужно закреплять в монтажных коробках или на DIN-рейках, чтобы исключить случайное отсоединение и защитить от пыли.

Вопрос-ответ:

Как правильно подключить вольтметр и амперметр с AliExpress к автомобильной электросети?

Для подключения вольтметра и амперметра сначала нужно определить, какие провода отвечают за питание, измерение и заземление. Обычно у этих приборов есть три основных контакта: плюс питания, минус (земля) и измерительный вход. Питание подключается к постоянному источнику 12 В, минус — на корпус или аккумулятор, а измерительный вход амперметра — в разрыв силового провода, по которому протекает ток. Важно соблюдать полярность, иначе приборы могут не работать или повредиться.

Можно ли подключить эти приборы к аккумулятору автомобиля без дополнительной защиты?

Подключать напрямую к аккумулятору без предохранителя или плавкого элемента не рекомендуется. В случае короткого замыкания может возникнуть сильный ток, который повредит прибор или проводку. Лучше всего установить предохранитель на линии питания, подходящий по номиналу, чтобы защитить и прибор, и электросистему автомобиля.

Как отличить провода в комплекте амперметра и вольтметра с AliExpress, если в инструкции мало информации?

Обычно провода окрашены в разные цвета: красный — плюс питания, черный — минус, а остальные могут быть для сигнала или подсветки. Если инструкция отсутствует или неясна, можно использовать мультиметр, чтобы проверить провод на наличие напряжения или проверить цепь по схемам, опубликованным для подобных моделей. Иногда продавцы на AliExpress прикладывают фото или видео с подключением — стоит поискать их в описании товара или отзывах.

Почему при подключении амперметра с AliExpress стрелка не показывает ток или показывает ноль?

Причин может быть несколько. Во-первых, прибор может быть подключен неправильно: измерительный провод должен быть установлен в разрыв цепи, по которой протекает ток. Если амперметр просто подключить параллельно, он не будет показывать значение. Во-вторых, возможно, нет питания или неисправен сам датчик. Также стоит проверить правильность подключения полярности и состояние предохранителей.

Как подключить приборы так, чтобы они не влияли на работу электрооборудования автомобиля?

Для этого важно правильно выбрать место подключения и использовать подходящие провода с нужным сечением. Вольтметр и амперметр должны быть подключены к цепям с нормальным напряжением и током, не перегружая их. Рекомендуется установить отдельный предохранитель и избегать соединения с чувствительными или высокомощными узлами автомобиля без консультации с электриком. Хорошее качество контактов и надежная изоляция тоже помогут избежать помех и сбоев.

Как правильно подключить амперметр и вольтметр с AliExpress к аккумулятору автомобиля?

Для подключения амперметра и вольтметра к аккумулятору автомобиля нужно сначала определить полярность приборов и источника питания. Обычно красный провод подключается к плюсовой клемме аккумулятора, а черный — к минусовой или корпусу машины. Важно соблюдать правильное подключение, чтобы приборы работали корректно и не повредились. Амперметр подключается последовательно в цепь нагрузки, а вольтметр — параллельно к измеряемому участку. Перед подключением стоит отключить питание, чтобы избежать короткого замыкания. Если приборы имеют встроенную подсветку, для нее также может потребоваться отдельное питание, которое часто берут с габаритных огней.

Можно ли использовать амперметр и вольтметр с AliExpress для постоянного контроля состояния аккумулятора в автомобиле, и насколько они точны?

Да, такие приборы можно применять для постоянного контроля напряжения и тока аккумулятора. Они помогут вовремя заметить отклонения в работе электросистемы, например, падение напряжения при разряде батареи или повышенный ток, указывающий на возможное короткое замыкание. Однако точность приборов с AliExpress может отличаться в зависимости от модели и производителя. Некоторые дешёвые варианты показывают данные с небольшой погрешностью, поэтому для более точного контроля лучше выбирать модели с отзывами и проверенными характеристиками. Также стоит учитывать, что амперметр должен иметь подходящий диапазон измерений для вашей электросети, иначе показания могут быть некорректными или прибор повредится.
