Грунт в зоне траншеи теряет устойчивость при глубине более 1,2 м, особенно в глинистых или песчаных слоях. При несоблюдении мер безопасности возможны обвалы, травмы и повреждение оборудования. Укрепление стенок траншеи снижает вероятность просадки и исключает необходимость срочного ремонта после обрушений.
Для траншей глубиной до 2 м применяются простые методы: откосы с уклоном 1:1, щитовые крепи из досок или металла. При более глубоком заложении требуются металлические рамы, анкеры и распорные конструкции, рассчитанные на конкретную нагрузку. Расчёт проводится с учётом плотности грунта, уровня грунтовых вод и внешних динамических воздействий.
Не допускается нахождение людей в неукреплённой траншее, если глубина превышает 1,3 м. Согласно СП 45.13330.2012, при наличии механизированной выемки и работе вблизи коммуникаций обязательна установка креплений до начала земляных работ. Устойчивость стенок должна контролироваться ежедневно, особенно после осадков и температурных перепадов.
Для участков с высоким уровнем грунтовых вод рекомендуется устройство водоотводных канав, использование дренажных труб и геотекстиля. Эти меры позволяют снизить давление воды на стенки и сохранить форму выемки без деформаций. Временно остановленные работы требуют закрытия траншеи либо установки ограждений и знаков опасности.
Выбор метода крепления в зависимости от типа грунта
Песчаные грунты требуют немедленного укрепления после выемки. Подходящий способ – установка распорной системы с досками или металлическими щитами. Глубина свыше 1,25 м требует обязательной установки крепей по всей высоте стенок. Дополнительно применяют дренажные маты, исключающие просадку при намокании.
Суглинки и супеси склонны к осыпанию при увлажнении. Применяются жесткие металлические щиты с распорками или шпунтовое ограждение. При глубине свыше 2 м рекомендуется комбинированный способ: вертикальные стойки с распорками и горизонтальные доски или стальные листы.
Глинистые грунты устойчивы при сухом состоянии, но теряют прочность при насыщении водой. Рекомендуется усиленная крепь с плотной обшивкой по всей высоте стенок. При наличии трещин – инъектирование цементным раствором до начала выемки. Необходимо предусматривать водоотвод.
Скальные и полускальные породы обычно не требуют крепления, но при наличии трещиноватости – бурение анкеров и установка сетки с торкрет-бетоном. Механическая выработка ведется поэтапно с постоянным контролем состояния стенок.
Насыпные и неоднородные грунты требуют предварительного инженерного обследования. Применяются временные ограждения из стальных балок и досок, усиленные распорками. При риске обрушения – шпунтовое ограждение с вибропогружением или буровые сваи по периметру.

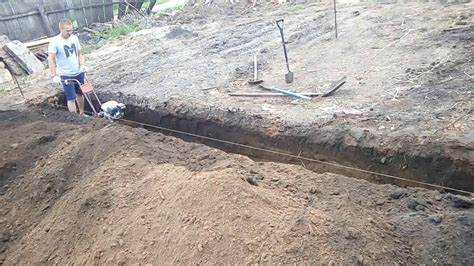

Применение щитовой и рамной крепи при глубокой разработке

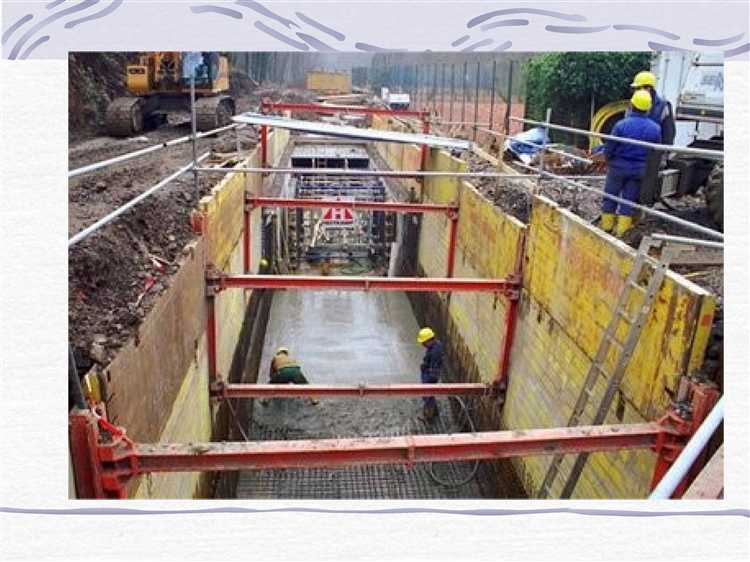

При разработке траншей глубиной более 3 метров применение щитовой и рамной крепи необходимо для обеспечения устойчивости стенок и защиты рабочих. Щитовая крепь представляет собой сборную конструкцию из металлических или деревянных щитов, которая устанавливается вдоль стен траншеи и удерживается распорками. Основное преимущество – равномерное распределение давления грунта и быстрая сборка без применения сварки.
Рамная крепь используется при работе в устойчивых и слабообводнённых грунтах. Конструкция включает горизонтальные и вертикальные элементы, формирующие жёсткий каркас. Каркас устанавливается по мере заглубления, что снижает вероятность обрушения. При глубине траншеи от 4 до 6 метров применяют двустороннюю рамную крепь с усиленными распорками. При глубине свыше 6 метров рекомендуется использовать металлические рамы с винтовыми домкратами или гидрораспорками.
Монтаж щитовой крепи начинают с установки нижних щитов на дне траншеи, после чего вертикально наращивают конструкцию вверх. Распорки монтируют по мере подъёма щитов. В случае с рамной крепью установка начинается с монтажных ярусов на поверхности и выполняется пошагово с заглублением. Обязательное условие – контроль за параллельностью установки элементов и плотностью прилегания к грунту.
При наличии подземных вод рекомендуется использовать щитовую крепь с дополнительной защитой от фильтрации – прокладкой водонепроницаемых матов между щитами и грунтом. Для песчаных и супесчаных почв эффективны щитовые системы с раздвижными распорками, позволяющими подстраиваться под осадку грунта без демонтажа крепи.
Перед началом работ требуется геотехническое обследование. На основании данных подбирается тип крепи, расчёт количества распорок, шаг установки и допускаемые нагрузки. Нарушение технологии крепления при глубокой разработке может привести к мгновенному обрушению стенок, особенно в плывунах и обводнённых слоях.
Организация водоотвода для снижения риска подмыва стенок
Накопление воды в траншее создаёт гидростатическое давление и ускоряет размыв грунта. Чтобы исключить подмыв стенок, необходима организация направленного отвода поверхностных и грунтовых вод.
Первое, что следует сделать – обеспечить уклон дна траншеи не менее 2–3 % в сторону водоприёмника. Это позволяет воде стекать самотёком, не застаиваясь в выемке. Уклон следует проектировать с учётом рельефа участка и характера грунта.
Для сбора и отвода воды применяют дренажные канавки вдоль кромок траншеи. Их глубина должна быть не менее 30 см при ширине от 20 см. Канавки выстилают геотекстилем и заполняют щебнем фракции 20–40 мм. Это препятствует заиливанию и обеспечивает стабильный отток воды.
Для предотвращения притока поверхностной воды с участка вокруг траншеи формируют временные обвалования высотой 15–20 см или монтируют барьеры из плёнки или фанеры. Это особенно важно при работе в дождливый период или при наличии склонов.
Запрещено оставлять траншею без водоотводных мер на ночь или в выходные дни. Даже кратковременное скопление воды может дестабилизировать откосы и вызвать обрушение.

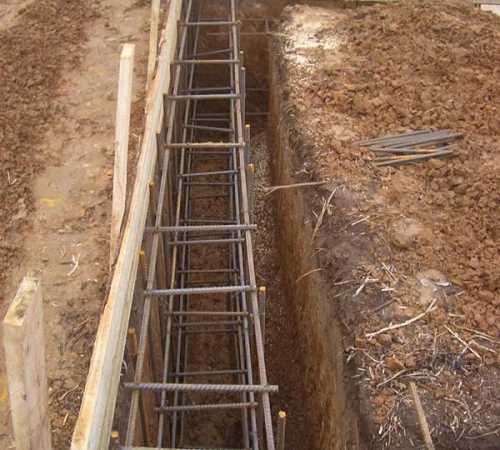

Использование откосов и берм при неглубоких траншеях
При устройстве неглубоких траншей до 1,5 м глубиной часто применяются откосы с бермами как альтернатива крепям. Это снижает риск обрушения стенок за счёт перераспределения давления грунта.
Откос формируется под углом, зависящим от типа грунта. Для супесей и суглинков рекомендуется угол 45°, для песчаных – не более 30°. При наличии подвижных или намытых грунтов необходим дополнительный запас – уменьшение угла до 25°.
Бермы устраиваются при глубине более 1,2 м. Их ширина – не менее 0,5 м, размещаются через каждые 0,75–1 м по высоте откоса. Бермы прерывают вертикальную нагрузку и уменьшают сдвиговые напряжения.
Категорически запрещено использовать откосы без берм на глинистых почвах при наличии влаги. В таких условиях бермы дополнительно армируются досками или геотекстилем.
Выемка грунта должна выполняться послойно, начиная с верхнего яруса откоса. Уплотнение производится вручную или виброплитой при сухой погоде. После окончания земляных работ откосы фиксируются временными щитами, особенно при угрозе дождя или при работе рядом с техникой.
При проектировании траншеи глубиной до 1,5 м с откосами минимальная ширина по верху увеличивается вдвое по сравнению с траншеей с вертикальными стенками. Это необходимо учитывать при планировке участка и размещении коммуникаций.

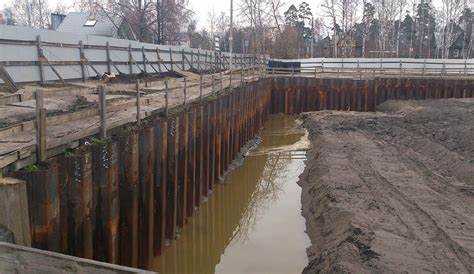

Контроль состояния креплений в процессе земляных работ
Проверка креплений должна проводиться ежедневно перед началом смены и после каждого значительного воздействия, включая проливные дожди, обрушения или вибрации от тяжёлой техники. Осмотр выполняется визуально с последующей фиксацией результатов в журнале работ.
Особое внимание уделяется:
– наличию зазоров между элементами крепи;
– деформациям стоек, прогонов и обшивки;
– признакам коррозии металлических конструкций;
– выдавливанию грунта за пределами крепи;
– состоянию стяжек и анкеров.
При обнаружении прогиба более 5 мм или смещения креплений относительно проектного положения необходимо немедленно прекратить работы в траншее и произвести усиление конструкции. Для металлических крепей отклонение более 3° считается поводом для демонтажа или замены элемента.
Особое требование – контроль за состоянием крепей при изменении уровня грунтовых вод. В таких случаях рекомендуется усилить опорные элементы и провести дополнительную стабилизацию откосов.
Ответственный инженер должен вести график проверок, отражающий все выявленные отклонения и принятые меры. Игнорирование визуального контроля на практике становится причиной обвалов и травм.
Требования техники безопасности при работе в укреплённой траншее
Перед началом работ необходимо проверить прочность и надежность укреплений. Следует обеспечить постоянный визуальный контроль состояния стенок траншеи.
- Запрещается находиться в траншее при признаках движения грунта или появления трещин в креплении.
- Для доступа и выхода из траншеи должны использоваться специальные лестницы, закрепленные под углом не менее 60°.
- Максимальная глубина траншеи без дополнительного контроля безопасности – 1,5 метра.
- При глубине более 1,5 м требуется установка дополнительных опор и проведение инструментального контроля устойчивости грунта.
- Рабочие обязаны носить каски, средства защиты глаз и обувь с антискользящей подошвой.
- Запрещается находиться в траншее при сильном ветре, осадках или при угрозе затопления.
- В случае использования техники рядом с траншеей следует соблюдать расстояние не менее 1 метра от края укреплений.
- Периодически проводится проверка состояния крепления с привлечением специалистов, особенно после дождей или механических воздействий.
- Все действия по изменению или усилению укреплений согласовываются с ответственным инженером по технике безопасности.
При выполнении этих требований вероятность обвала существенно снижается, а безопасность персонала поддерживается на должном уровне.
Вопрос-ответ:
Какие методы можно применить для укрепления стенок траншеи, чтобы избежать обвала грунта?
Для укрепления стенок траншеи используют опалубку, щиты и крепления из дерева или металла. Также применяют специальные подпорные конструкции, которые поддерживают грунт и не дают ему осыпаться. Важно правильно подобрать материалы и установить их с учетом типа почвы и глубины траншеи, чтобы снизить риск обрушения.
Какие меры предосторожности нужно соблюдать при работе в траншее, чтобы снизить вероятность аварий?
Перед началом работ следует осмотреть место и убедиться в надежности укреплений. Запрещается работать в траншее при сильных дождях или после длительного периода осадков, так как влажная почва становится менее устойчивой. Работники должны использовать средства индивидуальной защиты и иметь возможность быстро покинуть траншею при признаках движения грунта.
Как выбрать подходящий тип крепления для траншеи на различных грунтах?
Выбор крепления зависит от характера грунта. Для песчаных и рыхлых почв используют более жесткие и массивные конструкции, например, металлические щиты или железобетонные элементы. В глинистых или плотных грунтах допустимо применять деревянные щиты и обычные подпорки. Следует учитывать глубину траншеи и предполагаемые нагрузки, чтобы крепления удерживали грунт надежно.
Можно ли укреплять траншею своими силами без привлечения специалистов, и какие риски при этом возникают?
Самостоятельное укрепление траншеи возможно при наличии опыта и понимания принципов работы с грунтом, однако риски высоки. Неправильное устройство креплений может привести к обвалу, травмам и задержкам работ. Лучше консультироваться с экспертами или строителями, которые помогут подобрать подходящие материалы и схемы крепления.
Как влияет глубина траншеи на способы ее укрепления и какие особенности следует учитывать?
С увеличением глубины траншеи давление грунта на стенки растет, поэтому требуется более надежное и прочное крепление. Для глубоких траншей применяют многоуровневые системы подпорок и щитов, которые равномерно распределяют нагрузку. Кроме того, на большой глубине важно обеспечить вентиляцию и безопасный выход, чтобы минимизировать опасность для рабочих.
