Соединение современных гофрированных труб с устаревшими чугунными коммуникациями требует точного соблюдения технологии и подбора совместимых материалов. Основная задача – обеспечить герметичное и долговечное сопряжение, исключающее протечки и запахи. Неправильная вставка может привести к нарушению работы системы канализации, особенно в многоквартирных домах с вертикальными стояками.
Перед началом работ необходимо определить диаметр чугунной трубы – стандартные значения составляют 50 мм и 100 мм. Гофрированная труба должна иметь соответствующий внешний диаметр и посадочную часть, рассчитанную на плотное вхождение в раструб или торец чугунного элемента. Без переходников и уплотнителей обеспечить герметичность невозможно.
Оптимальный способ соединения – применение резинового переходного манжета, устойчивого к агрессивной среде и перепадам температур. Внутренняя часть манжета вставляется в раструб чугунной трубы, после чего в него вводится гофра. Использование силиконового герметика дополнительно увеличивает надёжность соединения.
Если труба обрезана и лишена раструба, необходимо зачистить её внутреннюю поверхность от ржавчины и остатков цементного раствора. Гофра вставляется с использованием адаптера, рассчитанного на гладкий чугунный край. При этом важно исключить перекос, чтобы не нарушить внутренний уклон канализации.
Определение диаметра чугунной трубы перед установкой гофры
Перед установкой гофрированной вставки необходимо точно определить внутренний диаметр чугунной трубы. Наиболее распространённые размеры в старом жилом фонде – 50 мм и 100 мм. Измерение проводится не по внешней, а по внутренней окружности трубы, так как гофра должна плотно входить внутрь или накрываться снаружи при использовании переходников.
Для точного измерения используют штангенциркуль или внутренний циркуль с миллиметровой шкалой. Если инструмент недоступен, измеряют внутренний просвет рулеткой, расположенной строго по центру сечения. Ошибка даже в 2–3 мм может привести к протечке при неправильной герметизации.
Если труба имеет отложения или неровности по краям, перед измерением необходимо очистить участок, иначе результат будет искажен. После определения диаметра подбирается соответствующий диаметр гофры или устанавливается переходная муфта. Например, при внутреннем диаметре 110 мм используется гофра с наружным диаметром 110 мм с резиновым уплотнением или манжетой.
Для нестандартных диаметров (например, 73–75 мм) применяют переходники из ПВХ или специальные резиновые вставки. Игнорирование точного замера часто приводит к недостаточной фиксации и последующим протечкам.

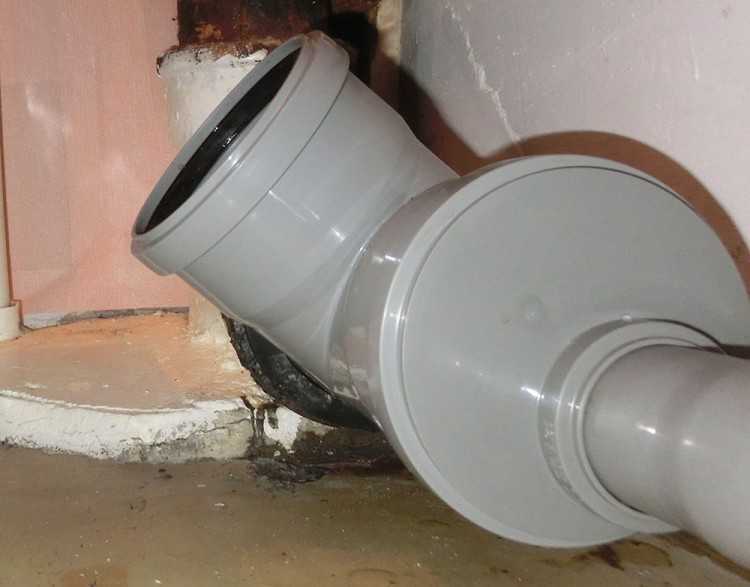

Выбор подходящей гофры для чугунной канализации
При замене или ремонте участков чугунной канализации важно правильно подобрать гофру, обеспечивающую герметичное и надёжное соединение. Учитываются диаметр, материал, температурная стойкость и тип соединения.
- Диаметр гофры: для стандартных чугунных труб применяется гофра с внутренним диаметром 110 мм. При наличии нестандартных участков рекомендуется предварительно выполнить точное измерение наружного диаметра чугунной трубы (обычно 123–125 мм) и подбирать переходную гофру с соответствующим уплотнением.
- Материал: оптимальны гофры из полипропилена или ПВХ с армированием. Полипропилен устойчив к агрессивным стокам и температурным перепадам, ПВХ – к ультрафиолету и химии. Для эксплуатации в зимних помещениях предпочтительнее морозостойкий ПНД.
- Температурная стойкость: выбирайте гофры, рассчитанные на температуру до +90 °C. Для систем с возможным кратковременным сливом кипятка – до +100 °C. Дешёвые аналоги деформируются даже при 70 °C.
- Длина и форма: стандартные гофры – от 200 до 500 мм в растянутом виде. Если труба установлена со смещением, используйте телескопическую или угловую гофру с поворотом до 45°.
- Тип соединения: при прямом включении в чугунную трубу обязательна резиновая манжета или переходная прокладка. Без уплотнителя возможны протечки и неприятные запахи. Манжета должна плотно входить в раструб чугунной трубы с усилием и иметь внешние кольца-ребра для фиксации.
Недопустимо использовать канализационные гофры, предназначенные только для пластиковых труб – они имеют меньший диаметр и слабую фиксацию в чугунном раструбе. При сомнениях следует выбирать усиленную модель с дополнительными кольцами жёсткости и уплотнительным фланцем.

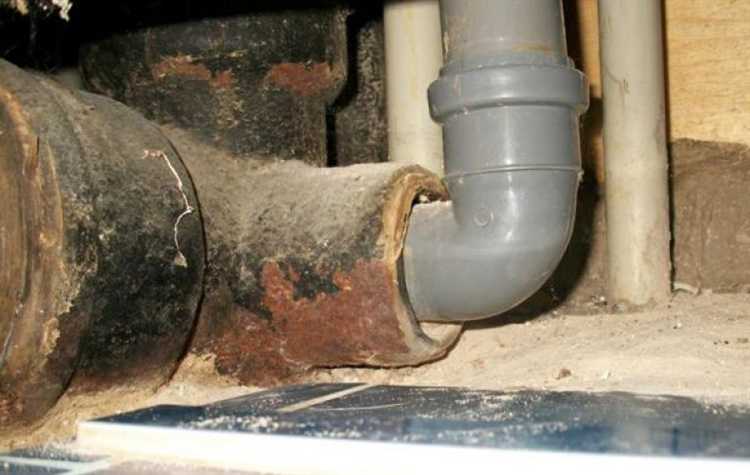

Подготовка внутренней поверхности чугунной трубы
Перед установкой гофрированной вставки необходимо обеспечить плотный контакт материалов и герметичность соединения. Для этого внутренняя поверхность чугунной трубы подлежит тщательной подготовке.
Удаление отложений и коррозии: Используйте металлическую щётку или дрель с насадкой-ершом для удаления ржавчины, старого цементного раствора и известковых отложений. Особое внимание уделите зонам с рыхлой структурой и отслоениями. После механической очистки протрите внутреннюю стенку тряпкой, смоченной в уайт-спирите или ацетоне, чтобы удалить пыль и жир.
Оценка состояния трубы: После очистки проверьте трубу на наличие сколов, трещин и раковин. Если внутренний диаметр деформирован или имеются значительные повреждения, использование гофры может быть нецелесообразным без предварительного восстановления участка трубы.
Выравнивание кромки: Обрезанный край трубы должен быть ровным и без заусенцев. При необходимости используйте напильник для обработки торца и снятия фаски под углом 45°, чтобы облегчить вход гофры и предотвратить повреждение её поверхности.
Сушка поверхности: Перед установкой гофры внутренняя часть трубы должна быть полностью сухой. Остатки влаги могут ухудшить адгезию герметика и спровоцировать утечку. Для ускорения сушки можно использовать строительный фен.
Контроль диаметра: Измерьте внутренний диаметр трубы штангенциркулем. Он должен соответствовать размеру выбранной гофры с учётом толщины герметизирующего слоя. При расхождении более 2 мм рекомендуется использовать переходник или уплотняющую манжету.
Очистка и обезжиривание соединяемых элементов
Перед установкой гофрированной трубы в чугунный раструб необходимо обеспечить максимальное сцепление поверхностей. Для этого обязательны тщательная очистка и обезжиривание всех контактных участков.
Удалите все остатки старого уплотнителя, цементного раствора, герметика или отложений. Используйте металлическую щетку средней жесткости или абразивный круг на дрели. Особое внимание уделите внутренней поверхности раструба – любые неровности и загрязнения снижают герметичность соединения.
После механической очистки промойте участок горячей водой под давлением. При наличии масляных пятен или налета применяйте ацетон или уайт-спирит. Не используйте средства на водной основе – они не удаляют жировые включения и ухудшают адгезию герметика.
Гофру также необходимо обезжирить. Обработайте торец и ребра прилегающей зоны тем же составом (ацетоном или спиртом). Используйте чистую безворсовую ткань. После обработки дайте деталям полностью высохнуть – остатки растворителя снижают прочность фиксации.
Процесс обработки должен завершаться визуальной проверкой: поверхность раструба должна быть гладкой, сухой, без пыли и масляных следов. Только после этого можно переходить к герметизации и установке гофры.

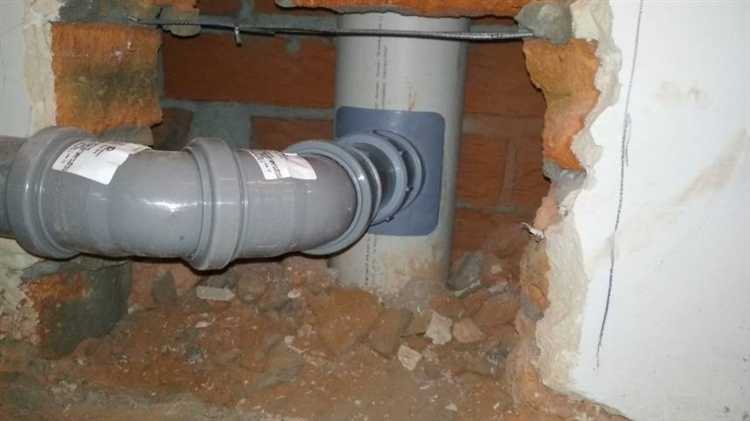

Использование переходников и уплотнительных материалов
Для надежного соединения гофрированной трубы с чугунным раструбом применяются специальные переходники, обеспечивающие герметичность и долговечность узла. Наиболее практичны переходники из полиэтилена или ПВХ с наружным диаметром, соответствующим внутреннему диаметру чугунной трубы – как правило, 123–128 мм.
Перед установкой поверхность раструба очищается от коррозии, старой пакли и налёта. Для уплотнения рекомендуется использовать резиновые манжеты с ребристой наружной поверхностью – они компенсируют неровности стенок и предотвращают смещение гофры при температурных деформациях. Манжета подбирается по наружному диаметру гофры (обычно 110 мм) и внутреннему диаметру раструба.
Дополнительно используется санитарный герметик на основе силикона или полиуретана. Он наносится на внутреннюю поверхность манжеты перед вставкой гофры для улучшения сцепления и исключения утечек. Категорически не рекомендуется использовать паклю, цемент или монтажную пену – они не компенсируют подвижность элементов и склонны к растрескиванию.
После установки необходимо проверить отсутствие люфта и визуально проконтролировать, чтобы гофра вошла не менее чем на 5–6 см в переходник. Это критично для устойчивости соединения при гидроударах и вибрациях.
Порядок вставки гофры в чугунную трубу без демонтажа
- Подготовка инструмента и материалов:
- Гофрированная труба из нержавеющей стали или ПВХ, соответствующая диаметру чугунной трубы.
- Специальный резак для чугунных труб или алмазное сверло для создания отверстия.
- Пылесос или компрессор для удаления грязи и пыли.
- Средства индивидуальной защиты: перчатки, очки.
- Определение места вставки:
- Обеспечить доступ к участку трубы с минимальным количеством изгибов.
- Провести визуальный осмотр на предмет трещин и коррозии.
- Измерить внутренний диаметр трубы для выбора правильного размера гофры.
- Создание отверстия в чугунной трубе:
- Отметить точное место реза.
- С помощью резака или алмазного сверла аккуратно прорезать отверстие диаметром на 5–10 мм больше диаметра гофры.
- Удалить заусенцы и острые края наждачной бумагой или напильником.
- Очистка внутренней поверхности:
- Удалить пыль и грязь с помощью пылесоса или сжатого воздуха.
- Обработать поверхность внутри отверстия обезжиривателем для улучшения сцепления.
- Вставка гофры:
- Слегка смазать края гофры сантехническим герметиком или силиконовым уплотнителем.
- Аккуратно протолкнуть гофру внутрь чугунной трубы через отверстие, избегая заломов.
- Убедиться, что гофра располагается ровно и не перекручена.
- Фиксация и герметизация:
- Нанести герметик по краям отверстия с внешней стороны для предотвращения протечек.
- При необходимости использовать хомуты или специальные крепления для удержания гофры на месте.
- Проверка герметичности:
- Провести тест проточной водой под нормальным давлением.
- Осмотреть место вставки на предмет протеканий.
Проверка герметичности соединения после установки
После вставки гофры в чугунную канализационную трубу важно провести обязательную проверку герметичности. Для этого следует заполнить участок системы водой или использовать метод подачи воздуха под давлением 0,1–0,2 МПа. При заполнении водой проверяют отсутствие подтеканий в местах соединения в течение 10–15 минут. При использовании воздуха необходимо обеспечить визуальный и слуховой контроль на возможные свисты или шипение.
Особое внимание уделяется уплотнительным элементам – резиновым манжетам и сальникам. Они должны плотно прилегать к внутренней поверхности трубы и гофры, без деформаций и смещений. Рекомендуется аккуратно прощупать соединение на предмет микротрещин и зазоров.
При обнаружении подтеканий следует ослабить соединение, очистить контактные поверхности от загрязнений и заново установить гофру с обязательным контролем положения манжеты. После повторной сборки испытание герметичности проводится заново.
Использование специальных индикаторов герметичности, например, мыльного раствора, помогает выявить даже мелкие дефекты. Появление пузырьков воздуха укажет на места нарушения уплотнения. Также стоит проверять соединение не только в статическом состоянии, но и при имитации рабочих условий – легком нажатии или вибрации, чтобы исключить неплотности при эксплуатации.
Вопрос-ответ:
Можно ли вставить гофру в чугунную трубу без специальных переходников?
Вставка гибкой гофрированной трубы в чугунную канализацию возможна, но требует правильного подхода. Чугунные трубы имеют жесткую структуру и стандартные размеры соединений, поэтому для надежного и герметичного соединения часто используют специальные муфты или переходники. Без них риск протечек и неправильной фиксации повышается, что может привести к авариям в системе канализации. Если переходники отсутствуют, иногда применяют уплотнительные манжеты и герметики, но такой способ требует аккуратности и проверки на герметичность.
Какие инструменты нужны для монтажа гофры в чугунную трубу?
Для установки гофрированной трубы в чугунную канализацию обычно понадобятся: ножовка или болгарка для резки чугуна (если требуется укоротить трубу), отвертки или разводной ключ для снятия и закрепления крепежных элементов, уплотнительные кольца или манжеты, а также герметик для улучшения соединения. При работе с чугуном важно использовать защитные перчатки и очки, так как материал хрупкий и при резке образуются острые края. Также может понадобиться монтажная паста или силикон для предотвращения протечек.
Какие проблемы могут возникнуть при установке гофры в старую чугунную канализацию?
При работе с устаревшими чугунными трубами часто встречаются сложности, связанные с коррозией, деформацией и износом соединений. Если внутренняя поверхность трубы повреждена или покрыта отложениями, гофрированная труба может не плотно прилегать, что создаст риск протечек. Кроме того, старые трубы могут иметь нестандартные размеры, и стандартные переходники не подойдут. Для правильной установки иногда приходится очищать или даже частично менять старые участки. Неправильное соединение приведёт к появлению неприятных запахов и снижению пропускной способности системы.
Как обеспечить герметичность при соединении гофры с чугунной трубой?
Герметичность достигается несколькими способами. В первую очередь важно подобрать качественные уплотнительные кольца или манжеты, которые подходят по размеру и материалу к обеим трубам. Соединение должно быть плотным, без зазоров и перекосов. Дополнительно можно использовать силиконовый герметик или специальные монтажные пасты, устойчивые к воздействию сточных вод. В процессе установки следует тщательно проверить, чтобы гофра не была перегнута и имела правильный уклон для свободного стока жидкости. После монтажа рекомендуется провести тест на протечку, запустив воду под давлением.
