Гибка медных трубок – критически важный этап при монтаже кондиционера, особенно в условиях ограниченного пространства или нестандартной прокладки трассы. Неправильный изгиб может привести к микротрещинам, сужению проходного сечения или полному перелому трубки, что вызывает утечку фреона и выход системы из строя.
Для работы вручную без использования трубогибов подойдут трубки из отожжённой меди – они более мягкие и пластичные. Неотожжённые трубы гнутся исключительно инструментально. Диаметр трубки также влияет на возможность гибки вручную: допустимо гнуть трубки диаметром до 10 мм. Более крупные диаметры требуют значительных усилий и риска деформации.
Перед началом гибки важно плотно зафиксировать один конец трубки и определить радиус изгиба, минимально допустимый без потери сечения. Для медной трубки диаметром 6 мм минимальный радиус – около 18–20 мм, для 10 мм – не менее 30 мм. Нарушение этих параметров ведёт к сплющиванию трубки или излому.
Для предотвращения сминаемости можно использовать пружину для гибки или наполнить трубку мелким песком, предварительно закупорив концы. После гибки песок необходимо тщательно вычистить. Движение должно быть плавным, без рывков. Гибку следует выполнять в тёплом помещении, так как охлаждённая медь становится менее эластичной и склонной к трещинам.
Даже при ручной гибке важно контролировать однородность дуги и избегать изгибов под острым углом. При необходимости изгиба в несколько плоскостей трубу гнут поочерёдно, с точной разметкой каждого участка. Это снижает риск перекручивания трассы и ухудшения циркуляции хладагента.
Выбор инструмента для ручного сгибания медных трубок
Для точного сгиба без заломов используются трубогибы с направляющей формой. Основной параметр – радиус изгиба: он должен быть не менее 3 диаметров трубки. Например, для трубки диаметром 6 мм минимальный радиус изгиба – 18 мм.
Пружинный трубогиб подходит для трубок диаметром до 10 мм. Его надевают на трубку снаружи, после чего трубку сгибают вручную. Важно: пружина должна плотно облегать трубку, иначе защита от деформации будет неэффективной.
Сегментный рычажный трубогиб обеспечивает равномерный изгиб по заданному радиусу. Оптимален для диаметров 6–16 мм. Перед работой проверяют соответствие сегмента внешнему диаметру трубки. Механизм требует жёсткой фиксации трубки и плавного движения рычага.
Трубогиб с храповым механизмом удобен при частом использовании. Он позволяет работать с трубками до 22 мм. За счёт рычажной передачи уменьшается усилие, а контроль над процессом повышается. Применим при монтаже трасс с большим числом изгибов.
Не допускается использование универсальных пассатижей или тисков – они оставляют вмятины и приводят к потере герметичности.

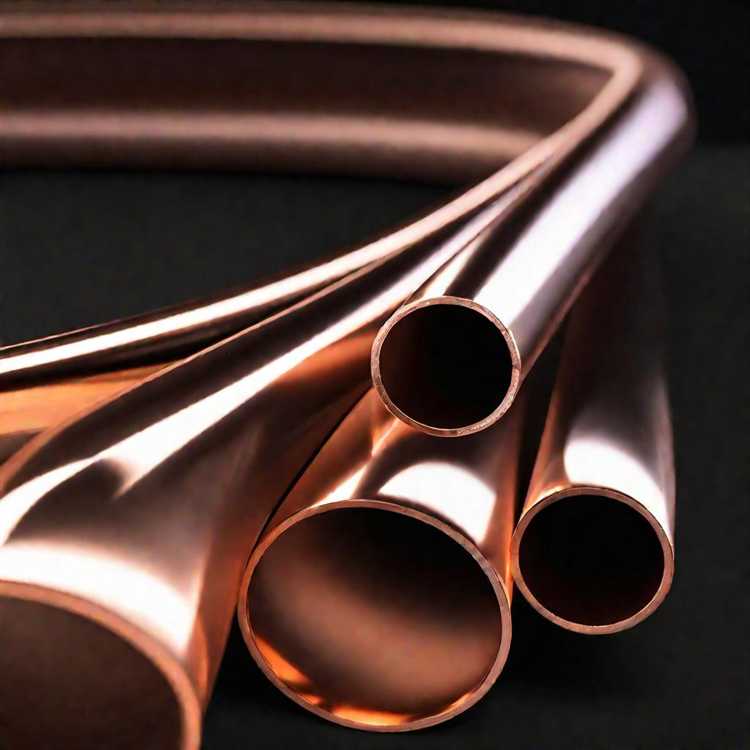

Подготовка медной трубки перед сгибанием: очистка и размечивание
Перед сгибанием медной трубки важно провести точную подготовку, чтобы избежать повреждений и ошибок в геометрии изгиба. Работы выполняются в следующем порядке:
- Удаление защитного слоя: Если трубка покрыта полиэтиленовой или бумажной оболочкой, её нужно полностью снять на длине предполагаемого изгиба и немного дальше по обе стороны (не менее 10 см).
- Обезжиривание поверхности: Использовать уайт-спирит, ацетон или изопропиловый спирт. Нанести растворитель на чистую ткань и протереть трубку для удаления масел, пыли и грязи. Это снижает риск скольжения при фиксации и гарантирует точную разметку.
- Проверка целостности: Осмотреть трубу на наличие вмятин, трещин, коррозии. Повреждённые участки исключаются из сгибания – они становятся точками концентрации напряжения.
Разметка выполняется с учётом радиуса изгиба и схемы прокладки трубопровода:
- Определение центра изгиба: Вычисляется на основе необходимого угла изгиба и минимального допустимого радиуса, зависящего от наружного диаметра трубки (например, для трубки 6 мм минимальный радиус – 18 мм).
- Нанесение меток: Центр изгиба обозначается перманентным маркером. Дополнительно отмечаются начальная и конечная точки дуги, чтобы контролировать участок сгиба в процессе.
- Проверка по шаблону: Сравнение разметки с техническим чертежом или контуром прокладки – позволяет убедиться в точности измерений до начала механического воздействия.
Тщательная подготовка исключает деформацию трубки и упрощает дальнейший монтаж.
Методы предотвращения заломов и сминания при изгибе трубки
Используйте пружину для гибки: наружная или внутренняя пружина позволяет равномерно распределить усилие по длине изгиба. Внутренняя пружина должна плотно входить в трубку, исключая зазоры. Это предотвращает сплющивание стенок при радиусных изгибах.
Гните по минимальному радиусу: для медных труб диаметром 6–10 мм радиус изгиба должен быть не менее 3–4 диаметров. При меньшем радиусе труба может потерять форму или получить микротрещины. Например, для трубки Ø6 мм минимальный радиус изгиба – 18–24 мм.
Заполняйте трубку песком: сухой просеянный кварцевый песок утрамбовывают внутри трубки, после чего оба конца герметично закрываются. Метод особенно эффективен при изгибе вручную без специальных инструментов. Он исключает сплющивание даже при сложных изгибах.
Разогревайте трубу: при изгибе труб диаметром более 12 мм рекомендуется разогреть зону изгиба до 300–400 °C с помощью газовой горелки. Тепло снижает сопротивление металла, уменьшая риск деформаций. Не перегревайте: при превышении 600 °C медь теряет прочность.
Применяйте шаблоны: гибка по металлической оправке с заданным радиусом обеспечивает точную форму и исключает вмятины. Диаметр шаблона должен соответствовать расчетному радиусу изгиба, с допуском не более ±2 мм.
Избегайте повторных изгибов: повторный изгиб по тому же участку увеличивает риск микротрещин. Планируйте траекторию заранее и гните с первого раза точно по разметке.

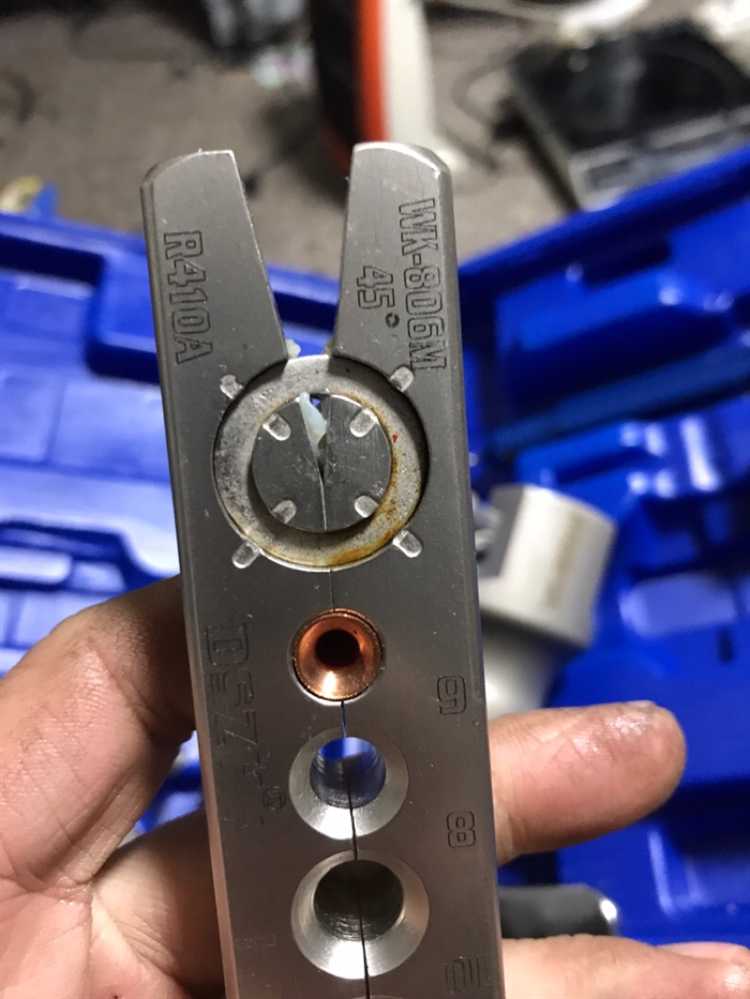

Оптимальные углы сгиба для медных трубок в системах кондиционирования
Наиболее распространённые углы сгиба медных трубок при монтаже кондиционеров – 45°, 90° и 120°. Эти значения обеспечивают минимальные потери давления и соответствуют конфигурациям типовых трасс. При этом следует учитывать, что радиус изгиба должен быть не менее 3,5 наружных диаметров трубки для предотвращения деформации сечения.
При сгибе на угол 90° оптимально использовать трубогиб с сегментом, соответствующим диаметру трубки, чтобы избежать овальности и трещин. Для трубок диаметром 1/4″, 3/8″, 1/2″ стандартные радиусы сгиба составляют 25 мм, 38 мм и 50 мм соответственно. Нарушение этих параметров снижает эффективность теплообмена и увеличивает нагрузку на компрессор.
Изгиб под углом более 120° допустим только при наличии достаточного радиуса и свободного пространства. При необходимости формирования обратного изгиба (в форме «змейки») расстояние между изгибами должно быть не менее троекратного радиуса, чтобы исключить повышенное гидравлическое сопротивление.
Изгиб под углом менее 30° часто применяется для точной подгонки трассы, но при этом важно контролировать, чтобы изгиб не переходил в вмятину. Такие участки следует выполнять с помощью пружинного трубогиба, особенно при ручной работе.
Категорически запрещается сгибать трубку на радиус меньше рекомендуемого – это приводит к микротрещинам, ухудшению циркуляции хладагента и может вызвать утечку. Каждый изгиб должен быть обоснован с точки зрения компоновки и минимизации потерь давления в системе.
Пошаговая техника ручного сгибания трубки без специального оборудования
1. Выберите участок трубки, где планируется изгиб. Убедитесь, что длина от конца до точки изгиба позволяет сохранить целостность трубопровода и не создаёт напряжения на фитингах.
2. Заполните трубку мелким сухим песком до краёв. Песок плотно утрамбовывается, чтобы предотвратить смятие стенок при изгибе. Закупорьте оба конца деревянными пробками или изолентой, чтобы исключить высыпание.
3. Зафиксируйте трубку на твёрдой поверхности. В качестве упора можно использовать деревянный брус с закреплённым металлическим штырём. Расстояние между точкой начала изгиба и опорой не должно превышать 2–3 см.
4. Нагрейте участок будущего изгиба строительным феном или газовой горелкой до температуры 200–250 °C. Нагрев позволяет предотвратить растрескивание меди. При использовании открытого пламени следите, чтобы не перегреть металл.
5. Начинайте изгиб медленно, руками, равномерно распределяя усилие по всей длине дуги. Не допуская перегибов, контролируйте радиус изгиба – он должен быть не менее 3–4 диаметров трубки. Изгиб выполняется плавно, без рывков.
6. После достижения нужного угла дайте трубке остыть в естественных условиях. Не погружайте её в воду – резкое охлаждение может вызвать микротрещины.
7. Удалите пробки и тщательно высыпьте песок. Для полной очистки можно промыть трубку сжатым воздухом или промыть водой с последующей сушкой.
Проверка и исправление формы трубки после сгибания
После выполнения изгиба необходимо убедиться, что форма трубки соответствует требованиям установки. Визуально осмотрите участок изгиба: радиус должен быть равномерным, без складок, вмятин и сплющивания. Допустимое овальное сечение – не более 10% отклонения от первоначального диаметра.
Для проверки геометрии используйте калибр или вставьте трубку в шаблон необходимой формы. При обнаружении отклонений применяйте следующие методы коррекции:
- При небольших деформациях вручную выровняйте трубку, удерживая изгиб двумя руками и равномерно распределяя усилие по длине изгиба.
- Если наблюдается сплющивание – аккуратно разогните участок до частичного выпрямления и повторно выполните изгиб, используя пружину или трубогиб с нужным радиусом.
- Для восстановления внутреннего диаметра вставьте в трубку дорн соответствующего размера и аккуратно проверните, чтобы вернуть круглую форму.
При наличии микротрещин или потертостей поверхность следует зачистить мелкозернистой наждачной бумагой и проверить герметичность. Любые серьёзные повреждения – повод заменить участок трубки, особенно если планируется работа под высоким давлением.
Вопрос-ответ:
Можно ли гнуть медную трубку вручную без трубогиба, и как это сделать, чтобы она не сломалась?
Да, можно. Если под рукой нет трубогиба, аккуратно согнуть медную трубку получится и вручную, но потребуется немного сноровки и подготовка. Во-первых, нужно плотно набить трубку сухим песком, чтобы внутренняя полость не сжималась во время изгиба. Затем оба конца трубки следует закрыть заглушками или просто загнуть и обмотать изолентой. Гнуть трубу нужно медленно, равномерно распределяя усилие по всей длине изгиба, чтобы избежать образования заломов или трещин. Лучше всего использовать шаблон — например, трубу подходящего диаметра — и прижимать медную трубку к ней по форме. Также рекомендуется немного подогреть медь строительным феном, это сделает материал более податливым.
Почему на изгибах медной трубки появляются вмятины, и как этого избежать при ручной работе?
Вмятины на изгибах появляются из-за того, что стенки трубки не выдерживают внутреннего давления при изгибе и смещаются внутрь. Это часто случается при слишком резком сгибании, особенно без предварительной подготовки. Чтобы избежать таких дефектов, следует использовать наполнители — например, песок или пружину, вставляемую внутрь трубки. Эти меры сохраняют форму трубы изнутри и не дают стенкам сжаться. Также нельзя допускать изгиба под острым углом без промежуточных форм или шаблонов. Еще один способ — прогревать участок изгиба феном или горелкой до умеренной температуры, чтобы медь стала мягче и менее склонна к деформации.
