Измерение сопротивления датчика с помощью мультиметра позволяет быстро определить его исправность без демонтажа или подачи питания. Метод особенно полезен для диагностики термисторов, датчиков температуры, положения и давления, где сопротивление прямо связано с рабочим состоянием элемента.
Перед проверкой необходимо отключить питание цепи и отсоединить датчик от системы управления. В противном случае существует риск повредить мультиметр или получить некорректные показания. Мультиметр следует перевести в режим омметра и выбрать диапазон, соответствующий ожидаемому сопротивлению датчика, например, 0–2000 Ом для большинства NTC-термисторов.
Нормальное сопротивление определяется по технической документации устройства. Например, термистор при 25 °C может иметь сопротивление 10 кОм ±5%. Существенные отклонения от нормы или полное отсутствие показаний (обрыв, ∞) указывают на неисправность. Если сопротивление близко к нулю, возможно короткое замыкание внутри датчика.

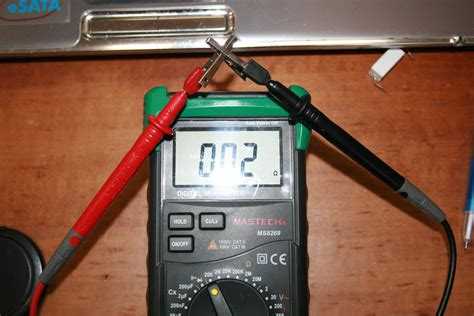

Как определить тип датчика перед измерением
Перед подключением мультиметра необходимо точно установить тип датчика, так как методика измерения сопротивления различается. В первую очередь определите, пассивный или активный это датчик. Пассивные (например, термисторы, термопары, резистивные датчики положения) не требуют питания. Активные (например, датчики Холла, пьезоэлектрические или емкостные с встроенной электроникой) имеют собственные источники питания или подключаются к внешнему питанию.
Проверьте маркировку на корпусе. Обозначения типа NTC, PT100, KTY или RTD указывают на терморезисторы. Цифровые и аналоговые активные датчики часто имеют обозначения типа VCC, GND, SIG, что указывает на необходимость подачи питания и наличие сигнального выхода. Если таких обозначений нет, выполните прозвонку контактов на сопротивление: если сопротивление измеряется в кОм или Ом без внешнего питания – это, скорее всего, пассивный тип.
Для уточнения типа используйте техническую документацию или каталожный номер. Производитель часто указывает точные характеристики, включая сопротивление в стандартных условиях (например, 10 кОм при 25 °C для NTC-термистора) и наличие встроенной электроники. Измерение сопротивления у активного датчика без отключения питания может привести к ошибочным данным или повреждению прибора.
Важно: перед измерением всегда отключайте датчик от внешних цепей. Наличие паразитного напряжения и активных компонентов может исказить показания мультиметра и повредить оборудование.

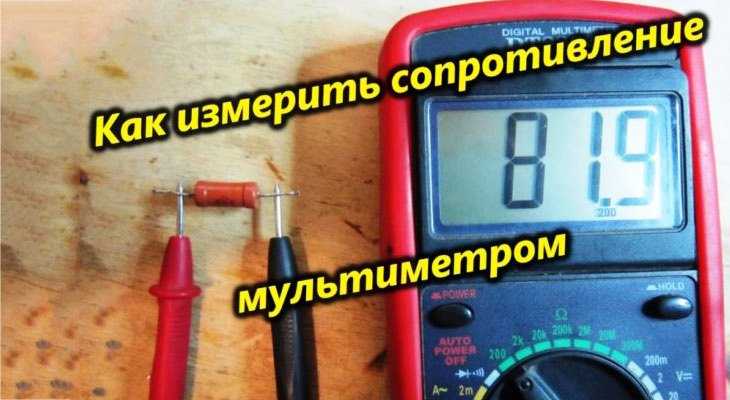

Необходимые настройки мультиметра для замера сопротивления
Перед началом измерения установите мультиметр в режим измерения сопротивления, обозначаемый символом «Ω». В цифровых моделях выберите соответствующий диапазон измерения, исходя из предполагаемого значения сопротивления датчика. Если диапазон не выбран автоматически, установите его вручную, начиная с максимального значения (например, 2 МОм) и по необходимости уменьшайте для точного результата.
Используйте режим постоянного тока, так как измерение сопротивления требует подачи небольшого тестового напряжения внутри прибора. Подключайте щупы к соответствующим разъемам мультиметра: обычно красный – в гнездо для измерения сопротивления (V/Ω), черный – в COM.

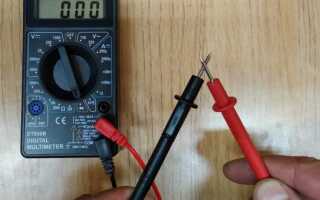

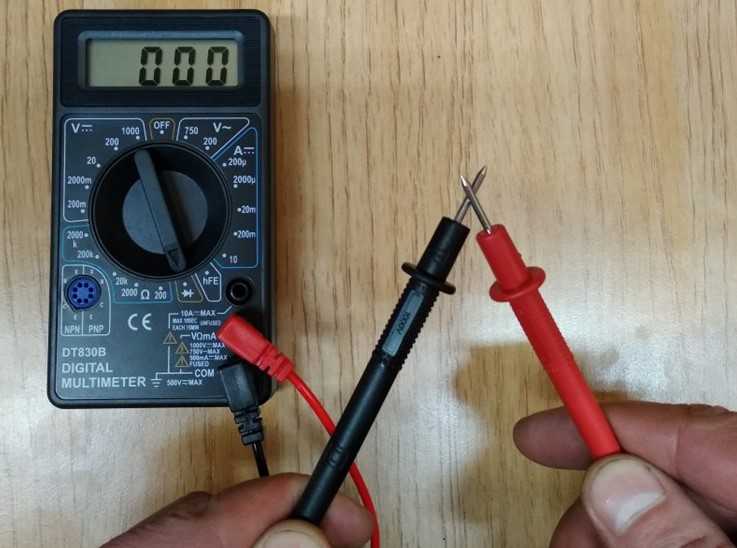

Перед подключением к датчику убедитесь, что он отключен от цепи и полностью обесточен. В противном случае результаты будут искажены из-за параллельных цепей. Для повышения точности замера рекомендуется проверить целостность измерительных щупов, замкнув их друг с другом – на экране должно отобразиться значение, близкое к нулю.
Обратите внимание на стабильность показаний. Если значение скачет, проверьте плотность контакта щупов с контактами датчика и при необходимости очистите контакты от загрязнений.
Порядок подключения щупов к контактам датчика

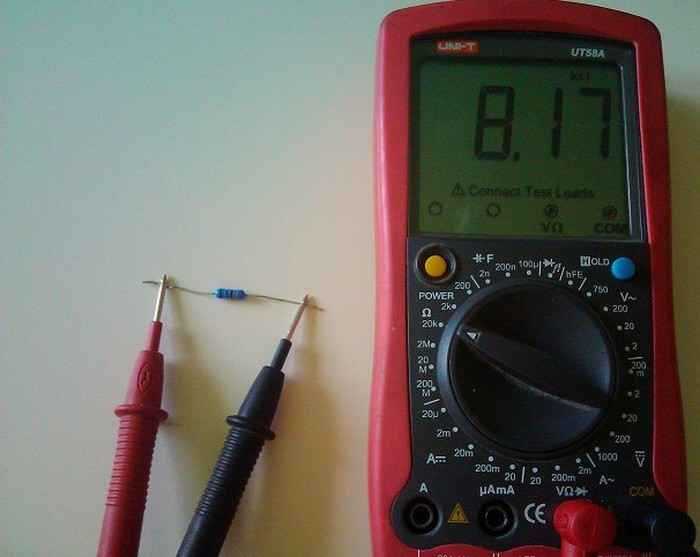

Что показывает мультиметр при исправном сопротивлении
При проверке сопротивления датчика исправный элемент демонстрирует стабильное значение, соответствующее технической документации. Обычно сопротивление находится в диапазоне от нескольких сотен Ом до нескольких кОм, в зависимости от типа датчика.
Например, термисторы NTC имеют сопротивление около 10 кОм при комнатной температуре (25°C). Если мультиметр показывает значение в этом диапазоне с незначительными колебаниями при небольшом изменении температуры, датчик считается исправным.
Значения сопротивления не должны стремиться к нулю или бесконечности. Очень низкое сопротивление указывает на короткое замыкание внутри датчика, а слишком высокое – на обрыв цепи или повреждение. При измерении мультиметр в режиме сопротивления выдает точку стабильного сопротивления без скачков и резких изменений.
Рекомендуется замерять сопротивление при отключенном питании и вынутом датчике из цепи для исключения влияния других элементов схемы. Если сопротивление совпадает с паспортными значениями или находится в пределах допустимой погрешности ±5%, датчик функционирует корректно.

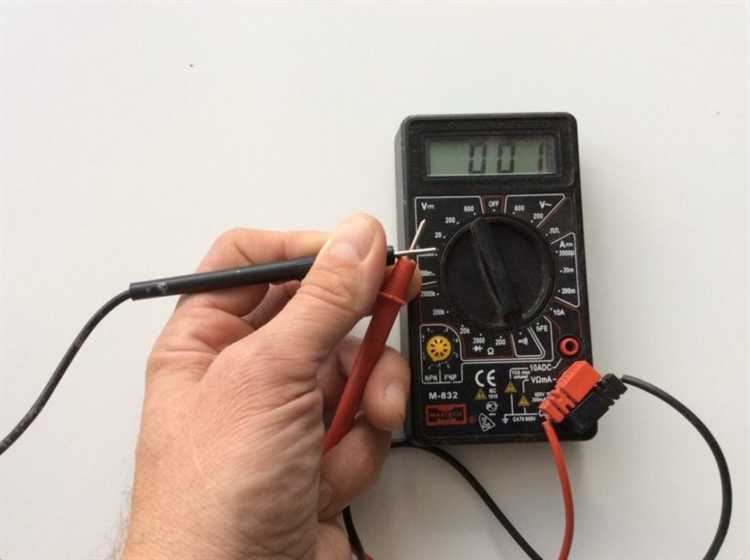

Признаки неисправности по результатам измерения
При проверке сопротивления датчика мультиметром важно ориентироваться на точные значения, соответствующие технической документации. Отклонения указывают на конкретные проблемы:
- Сопротивление близко к нулю (меньше 1 Ом) – короткое замыкание в обмотке или цепи датчика.
- Бесконечное сопротивление (отображается как «OL» или очень высокое значение) – обрыв цепи, разрыв провода или повреждение элемента датчика.
- Сопротивление значительно ниже нормы (например, в 2-3 раза) – внутренние дефекты, например, разрушение чувствительного элемента или частичный короткий контакт.
- Сопротивление значительно выше нормированного значения – окисление контактов, коррозия, ухудшение проводимости материала или повреждение корпуса.
- Нестабильные показания, плавающие значения – нарушение контактов, неплотное соединение, либо нестабильное питание в цепи датчика.
Рекомендации по диагностике:
- Сравнивать результаты с эталонными параметрами конкретной модели датчика из технической документации.
- При подозрении на повреждение проводки проверять целостность кабеля мультиметром в режиме прозвонки.
- Повторять измерение при стабильном контакте щупов и при отключённом питании оборудования.
- Использовать мультиметр с точностью не ниже 0,1 Ом для минимизации погрешностей.
- При обнаружении отклонений в пределах 10-20% от нормы – проводить дополнительную диагностику в условиях эксплуатации, чтобы исключить временные факторы (влага, температура).
Игнорирование точных значений сопротивления приводит к неправильной оценке состояния датчика и риску выхода оборудования из строя.

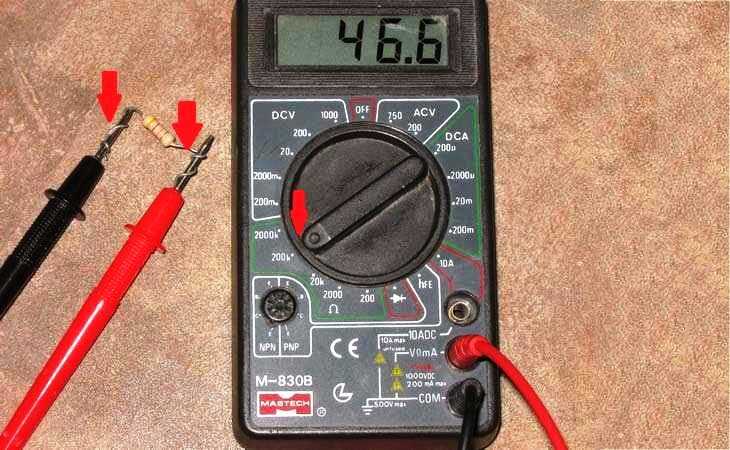

Измерение сопротивления датчика в разомкнутой цепи
Величина сопротивления зависит от типа датчика: термисторы обычно показывают от нескольких сотен до десятков тысяч Ом, датчики Холла – бесконечное сопротивление, так как содержат магниточувствительные элементы без электрического контакта. Любое значение, существенно отличающееся от паспортного, указывает на неисправность.
Если мультиметр показывает «обрыв» (индикация бесконечности), при этом датчик исправен по документации, проверьте контакты и целостность проводки. Резкое снижение сопротивления сигнализирует о коротком замыкании внутри датчика.
Измерение следует проводить при комнатной температуре, поскольку термисторы чувствительны к нагреву и холодным условиям. Для проверки повторяйте измерение несколько раз, фиксируя стабильность результата. Несовпадение значений в разных точках указывает на неполадки.

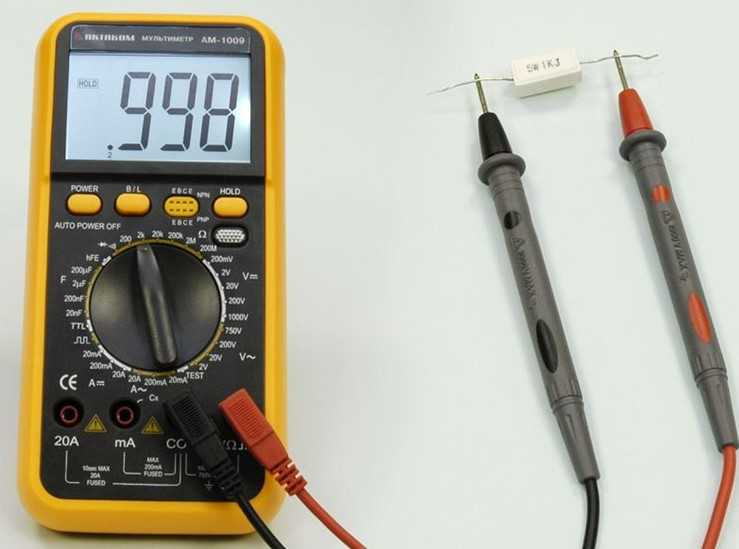

Как снять показания, если датчик подключён к схеме
Для точного измерения сопротивления датчика при его нахождении в цепи необходимо учитывать влияние окружающих компонентов. Чтобы минимизировать искажения, придерживайтесь следующего алгоритма:
- Отключите питание схемы, чтобы избежать повреждения мультиметра и схемы.
- Найдите точки подключения датчика в цепи – обычно это два контакта, к которым подведён провод датчика.
- Установите мультиметр в режим измерения сопротивления (Ом).
- Подключите щупы мультиметра непосредственно к контактам датчика.
- Если датчик нельзя отсоединить, проверьте сопротивление всей цепи, в которую входит датчик, и учтите, что показания могут быть занижены из-за параллельных путей тока.
- Для оценки корректности измерений сравните полученное значение с эталонными данными датчика из технической документации.
При измерении в составе схемы стоит избегать воздействия внешних наводок и помех, для этого проводите замеры в условиях минимального электромагнитного шума. В случае подозрения на ошибочные показания используйте метод исключения – измеряйте сопротивление после последовательного отключения элементов, влияющих на результат.
Ошибки при измерении сопротивления и как их избежать
Неправильное подключение щупов к датчику вызывает ложные показания. Контакт должен быть плотным, без оксидной пленки или загрязнений на клеммах.
Измерение при подключенном питании приведет к повреждению мультиметра и искажению результата. Всегда отключайте питание перед проверкой.
Оставшийся заряд в конденсаторах датчика влияет на стабильность показаний. Перед измерением дождитесь полного разряда или разомкните цепь.
Использование неподходящего диапазона мультиметра снижает точность. Для сопротивлений в несколько кОм выбирайте диапазон с запасом, но не слишком высоким.
Длинные и тонкие провода увеличивают паразитное сопротивление. Старайтесь минимизировать длину соединений или использовать специальные измерительные щупы.
Игнорирование температуры приводит к неправильной интерпретации данных, так как сопротивление зависит от температуры. Рекомендуется проводить измерения при стабильной температуре или учитывать температурный коэффициент.
Неправильная фиксация датчика в конструкции может повредить контакты и вызвать неверные показания. Используйте средства крепления без излишнего усилия.
Вопрос-ответ:
Как правильно подготовить мультиметр для измерения сопротивления датчика?
Перед измерением необходимо перевести мультиметр в режим измерения сопротивления (обозначается символом омега Ω). Убедитесь, что щупы исправны, а контакты чистые. Желательно обесточить цепь, к которой подключен датчик, чтобы избежать повреждения прибора и получить точные показатели.
Что означает, если сопротивление датчика показывает значение близкое к нулю?
Если мультиметр показывает очень маленькое сопротивление, почти равное нулю, это может свидетельствовать о коротком замыкании внутри датчика. Такое состояние указывает на неисправность, так как внутри датчика нарушена изоляция или повреждены его элементы.
Почему сопротивление у датчика может изменяться при нагреве или охлаждении?
Сопротивление некоторых датчиков зависит от температуры, поскольку они работают на основе терморезистивных элементов. При повышении температуры сопротивление может уменьшаться или увеличиваться в зависимости от типа датчика. Это свойство используется для измерения температуры, но при проверке мультиметром нужно учитывать температурный фактор, чтобы правильно оценить результаты.
Как определить исправность датчика по измерениям сопротивления, если нет данных производителя?
Без эталонных данных сложнее сделать точный вывод, но можно сравнить сопротивление с таким же новым или аналогичным датчиком. Также следует обратить внимание на стабильность показаний: если сопротивление постоянно меняется без воздействия внешних факторов или показывает бесконечность, скорее всего, датчик неисправен.
Можно ли измерять сопротивление датчика, не отключая его от схемы?
Измерение сопротивления датчика без отключения от цепи обычно не рекомендуется, так как параллельные элементы могут влиять на показания, и результаты будут некорректными. Лучше снять датчик или отключить его выводы от схемы, чтобы измерения отражали реальное сопротивление именно датчика.
Как правильно измерить сопротивление датчика мультиметром?
Для измерения сопротивления датчика сначала отключите его от схемы, чтобы избежать искажений показаний. Переключите мультиметр в режим измерения сопротивления (Ом). Подключите щупы к выводам датчика, стараясь обеспечить хороший контакт. Значение сопротивления должно соответствовать технической документации для данного типа датчика. Если сопротивление сильно отличается от нормы, это может свидетельствовать о неисправности.
