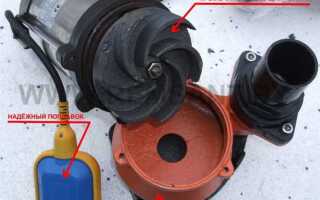

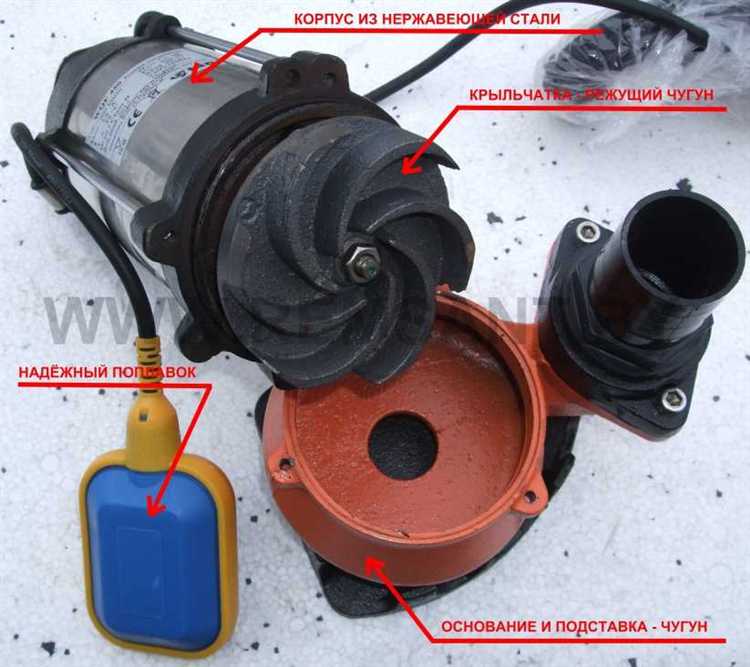

Как разобрать дренажный насос грундфос

Дренажные насосы Grundfos часто используются для откачки сточных и грунтовых вод в частных домах, на строительных площадках и в промышленных объектах. Несмотря на высокую надёжность, регулярное техническое обслуживание, включая разборку насоса, позволяет продлить срок службы и выявить скрытые неисправности. Важно знать последовательность действий и особенности конструкции конкретной модели, чтобы избежать повреждений корпуса, двигателя или рабочих колес.

Перед началом разборки убедитесь, что насос отключён от электросети, а корпус полностью освобождён от воды. Для большинства моделей Grundfos, таких как Unilift KP или AP, разборка начинается с демонтажа нижней сетки, которая крепится винтами с шестигранной головкой. Использование неподходящего инструмента может повредить резьбу или повлечь за собой деформацию корпуса. Следующий этап – снятие кожуха, закрывающего моторный отсек. Здесь важно соблюдать осторожность, чтобы не повредить уплотнительные кольца, особенно если они уже изношены.

Часто причиной разборки служит снижение производительности или подозрение на засорение рабочего колеса. Оно фиксируется на валу стопорным кольцом или винтом, в зависимости от модели. При его демонтаже следует учитывать направление резьбы: у некоторых моделей оно обратное. После снятия колеса осматриваются каналы на наличие отложений и механических повреждений. Особое внимание следует уделить торцевому уплотнению, так как его износ – одна из частых причин протечек и выхода из строя электродвигателя.

Финальный этап – проверка целостности электрической части: контактов, изоляции и целостности кабеля. В случае попадания воды внутрь корпуса необходимо полностью просушить все элементы, заменить повреждённые компоненты и повторно собрать насос в обратной последовательности. Рекомендуется использовать оригинальные уплотнители и крепёж, так как отклонения в размерах могут привести к нарушению герметичности.

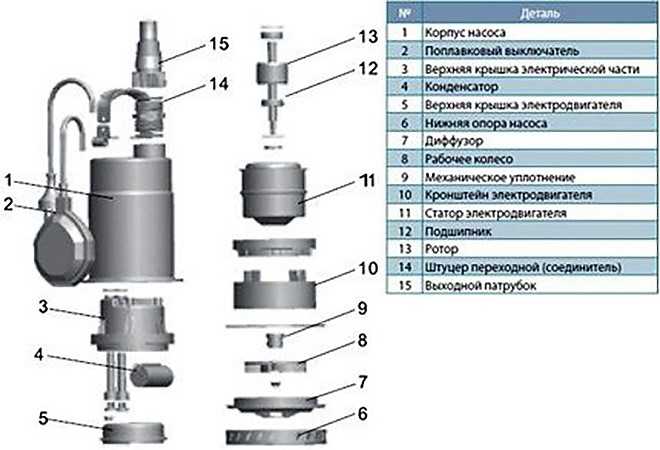

Как безопасно отключить насос Grundfos от электросети

Перед отключением насоса убедитесь, что питание подается через выделенную автоматическую защиту. Это может быть автоматический выключатель или УЗО, расположенные в распределительном щите. Найдите маркировку линии, ведущей к насосу, и выключите соответствующий автомат. Не полагайтесь на настенные выключатели – они могут не разрывать фазу полностью.

Проверьте отсутствие напряжения мультиметром или бесконтактным индикатором на клеммах питания насоса. Это особенно важно, если насос подключен через распределительную коробку или клеммную колодку. Подходите к проверке только в диэлектрических перчатках и на сухом полу.

Если насос подключён через штепсельную вилку, вынимайте её только при отсутствии влаги и исключительно за корпус вилки, а не за кабель. В случае жесткого подключения через проводку – снимите переднюю крышку клеммной коробки, после чего аккуратно отсоедините фазу, ноль и заземление, предварительно убедившись в отсутствии остаточного напряжения.

После отключения питания дождитесь полной остановки рабочего колеса – это может занять до 20 секунд. Только после этого можно приступать к последующим операциям по демонтажу или техническому обслуживанию насоса.

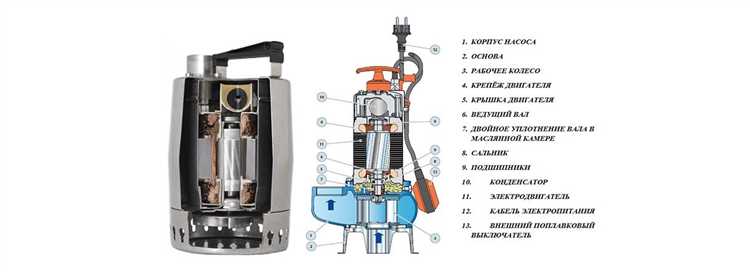

Подготовка инструмента и рабочего места для разборки

Перед началом разборки насоса Grundfos необходимо обеспечить точную организацию рабочего процесса. Ошибки на этом этапе могут привести к повреждению компонентов и усложнению последующей сборки.

• Выберите ровную, хорошо освещённую поверхность, защищённую от влаги и пыли. Идеально – верстак с антивибрационной подложкой.
• Подготовьте поддон для сбора остаточной жидкости из насоса. Убедитесь, что в рабочей зоне есть возможность утилизации отработанной воды.
• Очистите корпус насоса от грязи, чтобы избежать попадания посторонних частиц внутрь при вскрытии.

Необходимый инструмент:

1. Шестигранные ключи (чаще всего используются размеры 4 мм, 5 мм и 6 мм в зависимости от модели насоса).
2. Плоская и крестовая отвёртки с изолированными ручками.
3. Тонкогубцы с удлинёнными губками – для снятия стопорных колец и удержания мелких деталей.
4. Съёмник крыльчатки (в случае моделей с плотно посаженными рабочими колёсами).
5. Маленький молоток с резиновым бойком – для точечного воздействия без повреждения корпуса.
6. Щётка с жёсткой щетиной и ветошь – для чистки элементов при разборке.

Дополнительно стоит иметь под рукой:

• Пластиковые контейнеры с крышками для хранения мелких деталей и винтов по этапам разборки.
• Маркер или набор наклеек – для маркировки снятых узлов и соединений.
• Инструкция или технический чертёж конкретной модели – для исключения ошибок при демонтаже.

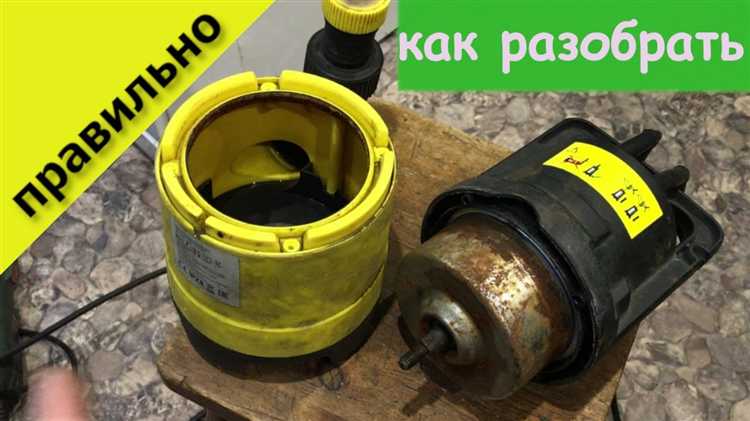

Снятие крышки корпуса и первичный осмотр внутренних компонентов

Перед снятием крышки корпуса насоса Grundfos убедитесь, что устройство полностью обесточено и отсоединено от электросети. Используйте крестовую отвертку для откручивания винтов, фиксирующих верхнюю часть корпуса. Обычно их количество варьируется от четырёх до шести, в зависимости от модели.

Снимите крышку, слегка покачивая её из стороны в сторону, чтобы избежать повреждения уплотнительной прокладки. Уплотнение часто выполнено из резины или силикона и может прилипнуть к корпусу. Повреждённую прокладку следует заменить – повторное использование изношенного элемента недопустимо.

После демонтажа крышки проведите визуальный осмотр электродвигателя, рабочего колеса и вала. Обратите внимание на наличие следов влаги, коррозии, отложений и посторонних частиц. Электродвигатель должен быть сухим, без пятен перегрева или запаха гари. Рабочее колесо должно свободно вращаться вручную без заеданий и шума.

Проверьте состояние подшипников, если они открыты для визуального осмотра – люфт, шум или смещение являются признаками износа. При наличии загрязнений на внутренних стенках корпуса или лопастях крыльчатки, аккуратно удалите их мягкой щёткой или тканью, не используя абразивы.

Завершите этап, оценив целостность всех проводов, разъёмов и изоляции. Обнаруженные трещины, подгар или следы перегрева требуют последующего вмешательства или замены компонентов.

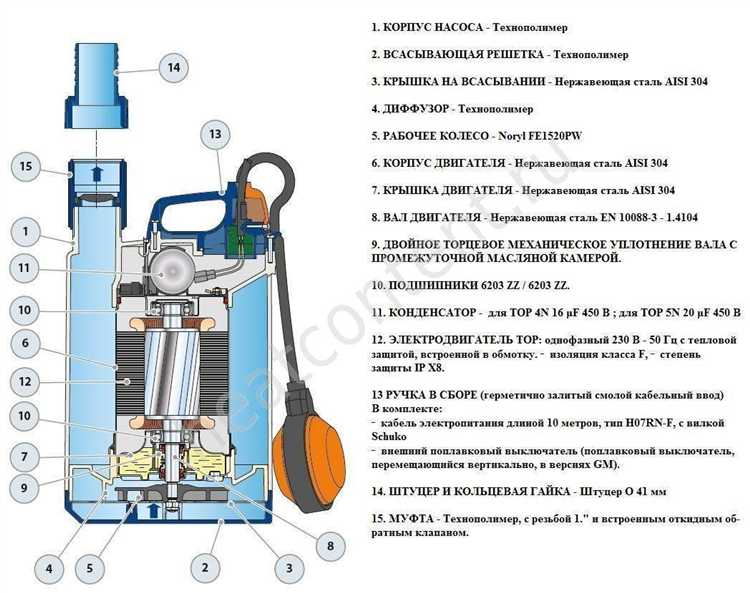

Отсоединение и проверка рабочего колеса насоса

Снимите корпус насоса, открутив винты, удерживающие его на месте. Используйте шестигранный ключ подходящего размера, чтобы избежать повреждений крепежа. После снятия корпуса обеспечьте свободный доступ к рабочему колесу.

Рабочее колесо Grundfos фиксируется гайкой или винтом – тип крепления зависит от модели. Удерживая ротор в неподвижном состоянии, аккуратно открутите крепёж. Используйте пластиковую или деревянную вставку для фиксации ротора, чтобы не повредить магнитную систему.

Снимите рабочее колесо, избегая перекосов. Если оно не поддаётся – проверьте наличие скрытых фиксаторов или отложений, мешающих демонтажу. При необходимости очистите посадочное место от отложений с помощью щётки с жёсткой щетиной.

Осмотрите лопасти на наличие сколов, деформаций и признаков износа. Изучите осевое биение, прокрутив колесо на оси: не должно быть люфта или неравномерного сопротивления. Особое внимание уделите осадочным отложениям и следам кавитации – они указывают на проблемы в эксплуатации.

Проверьте посадочное гнездо и втулку на предмет коррозии и износа. Любые повреждения этих элементов требуют замены, поскольку они влияют на балансировку и эффективность работы насоса.

Извлечение и диагностика электродвигателя

Перед извлечением электродвигателя отключите насос от электросети и дождитесь полного прекращения вращения рабочих элементов. Работы проводите в перчатках, избегая контакта с остатками воды и масла.

1. Снимите крепёжные болты верхней крышки корпуса с помощью шестигранного ключа. Количество болтов зависит от модели, как правило, их 4–6.
2. Осторожно поднимите крышку. При наличии уплотнительного кольца проверьте его на трещины и деформации. Замените при необходимости.
3. Извлеките модуль электродвигателя, удерживая его за корпус, а не за провода. Избегайте перекосов – якорь должен выходить строго по оси.

После извлечения переходите к диагностике:

• Оцените состояние щёток (если применимо): износ более чем на 70% требует замены. Контакт щёток с коллектором должен быть плотным, без искрения.
• Проверьте якорь и статор на наличие следов перегрева: потемнение лака, запах гари, оплавленные участки изоляции свидетельствуют о перегрузке.
• Проверьте конденсатор пусковой обмотки (для однофазных моделей). Ёмкость должна соответствовать заявленной (например, 10 мкФ ±10%). При отклонении более 20% замените элемент.
• Осмотрите подшипники: люфт или гул при вращении указывают на износ. Подшипники с пластиковыми сепараторами особенно чувствительны к влаге – заменяйте при первых признаках повреждения.

После диагностики проведите очистку внутренних поверхностей от загрязнений, используя сухую ветошь и сжатый воздух. Не допускается использование растворителей на спиртовой или ацетоновой основе – они разрушают изоляцию обмоток.

Очистка внутренних элементов от отложений и загрязнений

Перед началом очистки отключите насос от электропитания и слейте остатки жидкости из корпуса. Для удаления механических загрязнений и минеральных отложений используйте мягкую нейлоновую щетку или деревянную палочку – металлические инструменты могут повредить поверхность деталей.

Корпус насоса и крыльчатку промывают в растворе теплой воды с добавлением нейтрального моющего средства с рН 6–8. Для удаления известкового налёта эффективен 5%-ный раствор уксусной кислоты или лимонной кислоты, выдержка не более 15 минут, после чего элементы тщательно промываются под проточной водой.

В местах с сильными отложениями применяют ультразвуковую ванну (частота 40 кГц, время 10–15 минут) для разрушения кристаллических структур без механического воздействия. При отсутствии ультразвука допускается использование щадящих химических очистителей на основе фосфорной кислоты, строго соблюдая инструкции производителя.

Проверяйте уплотнительные кольца и подшипники на наличие загрязнений и коррозии. Удаляйте загрязнения с помощью ватных палочек, смоченных в изопропиловом спирте, избегая попадания жидкости внутрь подшипников.

После очистки все детали необходимо высушить сжатым воздухом или при комнатной температуре в течение минимум 30 минут, чтобы исключить коррозию и обеспечить нормальную работу насоса при сборке.

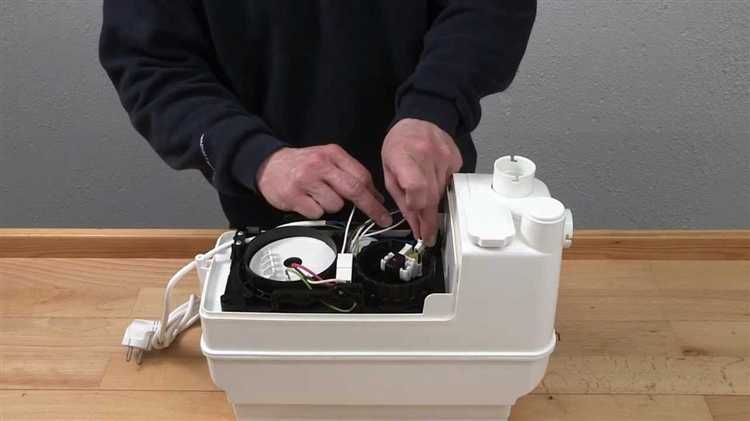

Сборка насоса после разборки и проверка герметичности

Перед началом сборки тщательно очистите все детали от загрязнений и старой смазки, используя безворсовую ткань и специальный очиститель для насосов. Осмотрите уплотнительные кольца и сальники на наличие микротрещин и деформаций – замените их новыми, если обнаружены повреждения.

Установите рабочее колесо на вал, строго соблюдая направление вращения, указанное в документации. При установке подшипников применяйте пресс или специализированный съемник, чтобы избежать перекосов и повреждений элементов. Используйте рекомендованную производителем смазку, распределяя ее равномерно в подшипниках.

Соберите корпус, контролируя правильность посадки уплотнительных поверхностей. Закрутите крепежные болты равномерно, придерживаясь моментных значений из технического паспорта, чтобы избежать деформаций корпуса и обеспечить плотное прилегание сальников.

После сборки подключите насос к испытательной установке или водопроводу с низким давлением. Запустите насос на холостом ходу и визуально осмотрите область уплотнений на предмет протечек. Проведите испытание под давлением, соответствующим рабочему, не менее 5 минут для выявления скрытых нарушений герметичности.

При отсутствии подтеков и вибраций насос считается герметичным и готовым к эксплуатации. В случае обнаружения протечек повторите контроль установки уплотнителей и момента затяжки крепежа.

Вопрос-ответ:

Какие основные этапы разбора дренажного насоса Grundfos и на что стоит обратить внимание при каждом из них?

Разбор насоса начинается с отключения питания и отсоединения от системы. Затем снимают корпус, откручивая крепежные элементы. Важно аккуратно извлечь рабочее колесо, чтобы не повредить его лопасти. Следующий шаг — проверка состояния уплотнений и подшипников. При обнаружении износа или повреждений их меняют. Заканчивают осмотром внутренней камеры и очисткой от загрязнений. На каждом этапе важно сохранять детали в порядке, чтобы при сборке не возникло сложностей.

Какие инструменты понадобятся для самостоятельного разбора дренажного насоса Grundfos?

Для работы понадобятся ключи разных размеров, отвертки (крестовая и плоская), а также набор шестигранников. Желательно иметь пластиковый или резиновый молоток для аккуратного извлечения деталей, а также чистую тряпку или салфетки для очистки. Иногда пригодится смазка для подшипников и новые уплотнительные кольца, если старые будут повреждены при разборке.

Как правильно определить, что дренажный насос Grundfos нуждается в разборе и ремонте?

Основные признаки — снижение производительности, появление посторонних шумов и вибраций, утечка воды из корпуса. Если насос не запускается или быстро перегревается, это тоже указывает на необходимость проверки. При визуальном осмотре можно обнаружить коррозию, загрязнения или повреждения на корпусе. В таких случаях разбор позволяет выявить изношенные детали и провести замену.

Что делать с уплотнениями и подшипниками дренажного насоса при разборе Grundfos? Нужно ли их заменять?

Уплотнения и подшипники подвергаются значительным нагрузкам, поэтому их состояние критично. При разборе внимательно осмотрите их на наличие трещин, износа или деформаций. Если уплотнения потеряли эластичность или имеют повреждения, их следует заменить, так как старые могут вызвать протечки. Подшипники с признаками заедания или люфта тоже требуют замены, иначе насос будет работать с шумом и перегревом.

Какие меры предосторожности важны при разборе и последующей сборке дренажного насоса Grundfos?

Перед началом работы обязательно отключите питание и слейте воду из системы. Используйте перчатки, чтобы защитить руки от острых деталей и загрязнений. Следите за чистотой рабочего места — попадание грязи внутрь насоса может привести к повреждениям. При сборке важно не перетягивать крепежи, чтобы не повредить резьбу и не деформировать корпус. Проверяйте правильность установки уплотнений, чтобы избежать протечек.
