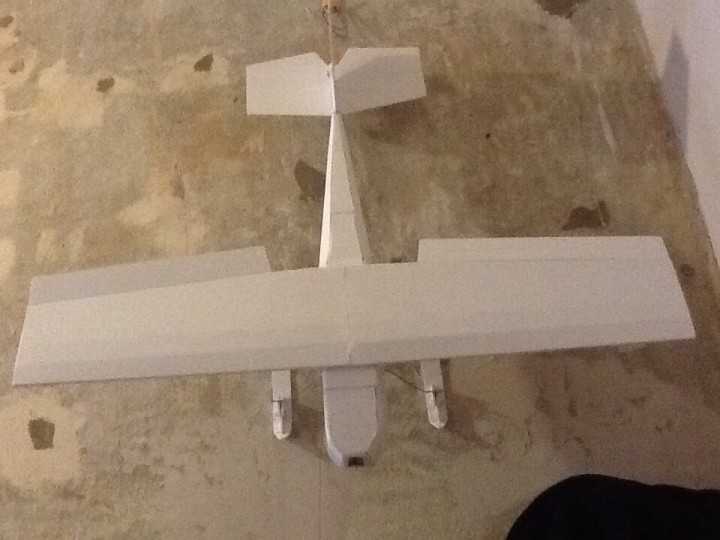

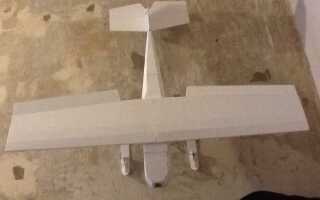

Превращение обычного планера в полноценный радиоуправляемый самолет требует точного расчета, грамотного подбора компонентов и понимания аэродинамики. Такой подход позволяет не только сэкономить средства по сравнению с покупкой готовой модели, но и глубже разобраться в конструкции и принципах управления летательным аппаратом.
Первое, на что необходимо обратить внимание – масса планера. Идеально, если пустая модель весит не более 400–600 граммов. Это обеспечит устойчивый полет даже при установке дополнительного оборудования. Карбоновый или пенопластовый корпус предпочтительнее из-за малого веса и хорошей ремонтопригодности.
Для оснащения планера потребуется бесколлекторный двигатель с тягой не менее 1,2 кг, электронный регулятор оборотов (ESC) на 20–30 А, аккумулятор Li-Po 3S емкостью от 1000 до 1500 мАч, минимум два сервопривода с усилием от 1,5 кг/см, а также радиопередатчик и приемник на 4–6 каналов. Выбор комплектующих должен быть сбалансирован, чтобы не сместить центр тяжести и не перегрузить планер.
Особое внимание стоит уделить крылу: увеличение угла атаки более чем на 15° может привести к сваливанию. Для монтажа двигателя рекомендуется установить моторную рамку с небольшим углом отклонения вниз и вправо (около 2–3°), чтобы компенсировать крутящий момент. Все соединения фиксируются клеем на основе эпоксидной смолы или термоклеем – в зависимости от материала планера.
Перед первым полетом необходимо провести наземную настройку всех систем: проверить отклик рулей, сбалансировать модель, откалибровать регулятор оборотов. Первый запуск желательно выполнять с руки при слабом ветре, чтобы избежать перегрузки и повреждений в случае ошибки.

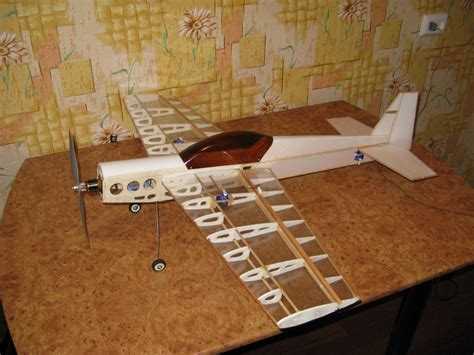

Выбор подходящего планера для переоборудования
Для радиоуправляемого переоборудования подходят планеры с размахом крыла от 1,2 до 2 метров. Меньшие модели не обеспечивают достаточной стабильности в полете, особенно при установке моторной группы. Оптимальная конструкция – пенопластовые или EPO-крылья с карбоновыми лонжеронами, обеспечивающими прочность при минимальном весе.
Желательно выбирать планеры с уже встроенным люком для электроники. Это упрощает монтаж сервоприводов, регулятора и приёмника. Наличие просторного фюзеляжа (не менее 40 мм в ширину) позволит удобно разместить аккумулятор емкостью от 1300 до 2200 мА·ч без сдвига центра тяжести.
Конфигурация с высокорасположенным крылом предпочтительна для устойчивости. Планеры с Т-образным хвостовым оперением легче балансировать после установки двигателя. Избегайте моделей с декоративными элементами или выступающими деталями – они ухудшают аэродинамику и усложняют установку мотоустановки.
Убедитесь, что вес пустого планера не превышает 500 г. После установки всей электроники взлетный вес должен оставаться в пределах 800–1000 г. Это обеспечит приемлемую нагрузку на крыло (до 35 г/дм²) и позволит модели безопасно взлетать и маневрировать.

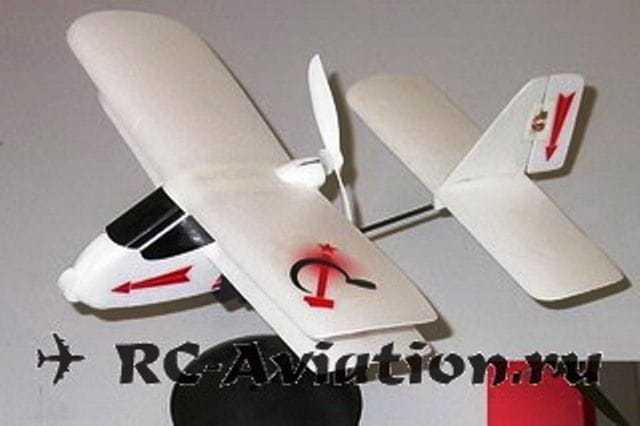

Установка сервоприводов на управляющие поверхности
Для точного управления полетом необходимо правильно установить сервоприводы на элероны, руль высоты и руль направления. Используйте сервоприводы типа 9g (например, SG90 или аналогичные) с тягой не менее 1.5 кг/см.
- Закрепите сервоприводы максимально близко к управляющей поверхности для сокращения длины тяг и уменьшения люфтов.
- Убедитесь, что рычаги сервоприводов установлены перпендикулярно тягам при положении поверхности в нейтральной точке.
- Используйте пластиковые или карбоновые тяги с шаровыми наконечниками для устранения люфта.
- Сервомашинки крепите к раме или фанерным вставкам с помощью винтов и резьбовых втулок – клей использовать нежелательно.
- Для элеронов предпочтительно устанавливать отдельный сервопривод на каждое крыло – это упростит настройку и обеспечит симметрию работы.
- Определите центры управления на поверхностях и отметьте места под установку качалок.
- Установите сервоприводы и проверьте их движение от аппаратуры управления.
- Подсоедините тяги, добиваясь точного совпадения нейтральных положений.
- Закрепите тяги фиксирующими зажимами или стяжками, исключив ослабление в полете.
Проверьте весь ход поверхности: не должно быть закусывания, ограничений или перегибов тяг. Все соединения должны быть тугими, но не заклинивающими. После завершения – повторно откалибруйте нули сервоприводов через передатчик.
Подбор и монтаж двигателя и винта
Для переоборудования планера в радиоуправляемый самолет оптимально использовать бесколлекторный электродвигатель типа outrunner. Рекомендуемая мощность – от 150 до 300 Вт при массе планера до 1,2 кг. Подходит двигатель класса 2212–1400KV, работающий на двух или трёх литий-полимерных ячейках (2S–3S LiPo).
Диаметр винта выбирается исходя из KV двигателя и напряжения питания. При использовании 3S LiPo и мотора 1400KV рекомендуется винт 8×4.5 или 9×5. Больший диаметр увеличит тягу, но может перегрузить двигатель и регулятор. Для точного подбора проверь потребляемый ток при полном газе: он не должен превышать допустимые параметры ESC и мотора.
Монтаж двигателя осуществляется с помощью моторной рамы из фанеры 3–4 мм. Раму крепят к носовой части планера клеем и винтами, обеспечивая жесткость и точную соосность. Двигатель фиксируют болтами через крестовину. Обязательно проверь вылет вала – он должен обеспечивать свободное вращение винта без зазора к фюзеляжу.
Для складного винта необходима установка специального адаптера с конусом. Такой винт снижает сопротивление при планировании. Убедись, что лопасти не касаются корпуса при складывании и вращении. Балансировка обязательна: дисбаланс вызывает вибрации и быстрый износ подшипников.
После установки проверь направление вращения мотора. При необходимости поменяй местами два из трёх проводов между ESC и двигателем. Закрепи все соединения хомутами и термоусадкой. Перед полетом проведи полный тест на тягу и стабильность работы.

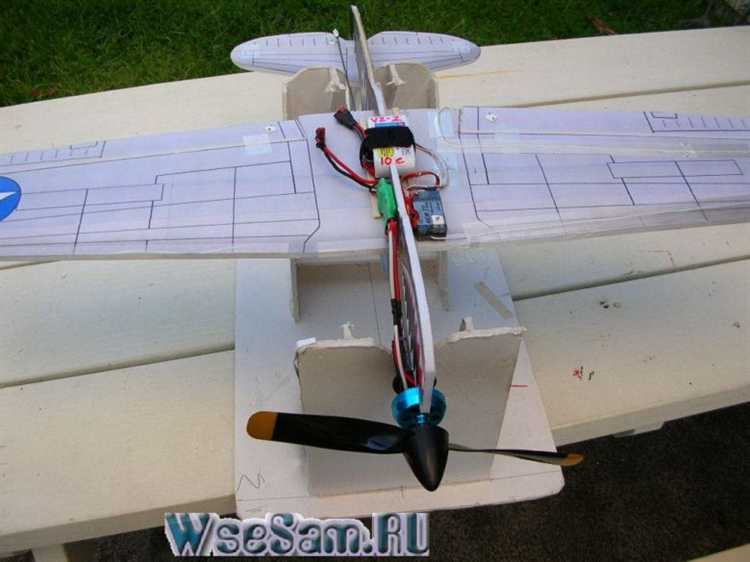

Выбор и установка аппаратуры радиоуправления
Минимальный комплект: передатчик (пульт), приемник, сервоприводы, регулятор скорости (ESC) и аккумулятор. Для планера достаточно 4–6 каналов. Рекомендуемые частоты – 2.4 ГГц: стабильная связь, отсутствие помех.
Передатчик: FlySky FS-i6 или Radiomaster TX16S подойдут для начинающих и продвинутых. Убедитесь, что передатчик поддерживает нужное количество каналов и совместим с выбранным приемником.
Приемник: Используйте компактный и легкий вариант, например FS-iA6B или R-XSR. Расположите антенны под углом 90° друг к другу для устойчивой связи. Не прижимайте корпус к конструкции – возможны помехи от углепластика и сервомоторов.
Сервоприводы: Для элеронов и руля высоты применяйте 9-граммовые цифровые сервомашинки с крутящим моментом не менее 1.5 кг·см, например MG90S. Установка – через жесткое крепление с прямой тягой без люфтов.
Регулятор скорости: Подбирается по максимальному току двигателя. При токе до 20 А подойдет ESC 30 А с запасом. Убедитесь, что есть встроенный BEC на 5 В для питания приемника и серв.
Размещение: Приемник – в центре фюзеляжа, вдали от ESC и двигателя. Сервоприводы – ближе к управляющим поверхностям, с минимальной длиной тяг. Кабели укладываются аккуратно, с фиксацией, чтобы исключить перетирание и наводки.
Привязка и проверка: Перед полетом выполните биндинг приемника с передатчиком. Проверьте диапазоны хода, центровку и отклик всех каналов. При необходимости – выполните реверс и настройку экспонент через меню передатчика.
Настройка центра тяжести и балансировка модели
Центр тяжести (ЦТ) – ключевой параметр для стабильного полёта радиоуправляемого самолёта. Для планера он обычно располагается в пределах 25–33% от средней аэродинамической хорды крыла, измеряемой от носка. Неправильное положение ЦТ приводит к потере управляемости или снижению эффективности планирования.
- Определите среднюю аэродинамическую хорду крыла: измерьте длину от носка до хвостовой кромки по середине крыла.
- Отмерьте 25–33% этой длины от носка – это ориентировочное положение ЦТ.
- На планере отметьте точку ЦТ с обеих сторон фюзеляжа.
- Положите модель на пальцы или узкие опоры в точках отметок, чтобы проверить баланс.
Если нос модели опускается, ЦТ сдвинут вперёд – необходимо сместить аккумулятор или электронные компоненты назад. Если хвост опускается – добавьте груз в носовую часть, например, свинцовые пластины или грузики.
После первичной балансировки обязательно проведите контрольный полёт на малой высоте. При чрезмерном сдвиге ЦТ вперёд самолёт будет слишком устойчивым, но медленно реагировать на управление. Сдвиг назад вызовет нервозность и повышенный риск штопора.
- Используйте мелкие грузики, приклеенные скотчем или размещённые в отсеке аккумулятора, для точной подстройки.
- Перемещайте тяжёлые компоненты внутри фюзеляжа, чтобы минимизировать дополнительные грузы.
- Повторяйте проверку баланса после каждого изменения конфигурации.

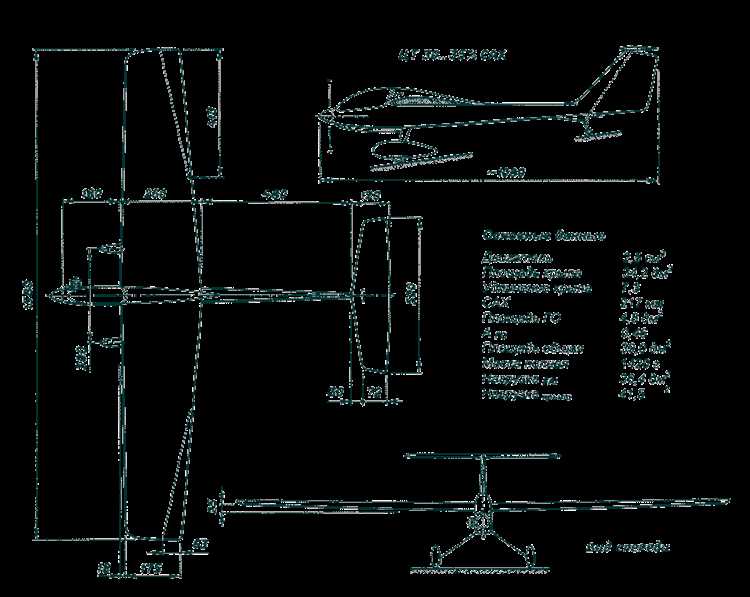

Проверка всех систем перед первым полетом
Перед запуском радиоуправляемого самолета из планера необходимо тщательно проверить работоспособность всех узлов. Начинайте с теста приемника и передатчика: убедитесь, что частота совпадает, индикаторы сигнала стабильны, а радиус действия не менее 50 метров без помех.
Проверьте работу сервоприводов. Для каждого руля (шасси, высоты, направления) выполните плавное переключение с помощью пульта, контролируя полный диапазон движения рычагов без заеданий и люфтов. Ход руля должен соответствовать рекомендуемым углам: элероны – до 20°, руль высоты – до 25°, руль направления – до 30°.
Аккумулятор следует зарядить до 100% и провести замер напряжения под нагрузкой. При падении напряжения ниже 3,7 В на элемент следует отказаться от полета. Контакты питания должны быть надежно закреплены, без признаков окисления.
Мотор и регулятор оборотов проверяются на стенде. Запустите мотор на минимальных оборотах, затем плавно увеличьте до максимума, следя за стабильностью работы, отсутствием вибраций и перегрева. Время работы без перегрева не должно превышать 2 минут на этой стадии.
Обязательно осмотрите крепления всех компонентов. Планер должен иметь жестко закрепленные крылья и хвостовое оперение. Проверьте, что винты не имеют трещин и не болтаются. Свободный люфт допускается не более 1 мм.
Наконец, выполните пробный запуск на небольшой высоте в безопасной зоне, контролируя реакцию на команды пульта и отсутствие дребезжания или несоответствия управляющих сигналов. Отказ или нестабильность систем требует немедленного ремонта и повторной проверки.
Вопрос-ответ:
Какие материалы лучше использовать для изготовления планера радиоуправляемого самолета?
Для создания планера обычно выбирают легкие и прочные материалы. Чаще всего применяют пенопласт, бальзу или легкий пластик. Пенопласт хорош своей доступностью и легкостью обработки, а бальза отличается высокой прочностью при минимальном весе. Выбор зависит от того, какой уровень прочности и весового ограничения вы хотите получить у модели.
Как подключить управляющие поверхности к радиоуправлению?
Управляющие поверхности, такие как руль высоты и руль направления, соединяют с сервоприводами. Эти сервоприводы получают команды от приемника, который принимает сигнал от пульта управления. Для этого нужно закрепить тяги от сервоприводов к управляющим поверхностям так, чтобы при движении сервопривода поверхность отклонялась плавно и без заеданий. Важно настроить ход тяг, чтобы не было слишком сильных или слишком слабых движений.
Как правильно настроить центр тяжести у радиоуправляемого планера?
Центр тяжести — одна из ключевых характеристик модели, влияющая на ее устойчивость в полете. Обычно он находится примерно в 25-33% длины крыла от передней кромки. Чтобы настроить центр тяжести, нужно повесить модель на специальной линейке или пальцами и проверить баланс. Если нос слишком тяжелый, нужно перенести часть оборудования назад или добавить небольшой груз на хвост. Если хвост тяжелее, наоборот — переместить аккумулятор или другие компоненты вперед.
Какие ошибки чаще всего допускают при сборке радиоуправляемого планера?
Одной из частых ошибок является неправильная установка управляющих поверхностей — например, слишком слабое или чрезмерное натяжение тяг, что приводит к нестабильности управления. Еще часто делают слишком тяжелую модель, что ухудшает планирующие свойства. Иногда забывают тщательно проверять крепления и соединения, из-за чего в полете могут возникнуть вибрации или даже отвалиться части конструкции.
Как увеличить время полета радиоуправляемого планера?
Для увеличения времени полета важно снизить вес модели и улучшить аэродинамику. Можно использовать более легкие материалы для корпуса и крыльев, а также подобрать аккумуляторы с высокой емкостью и низким весом. Также помогает грамотная настройка управления, чтобы самолет летел плавно, без лишних маневров, которые тратят энергию. Наконец, стоит летать при благоприятных погодных условиях — с небольшим восходящим потоком воздуха, который помогает планеру дольше оставаться в воздухе.
Какие материалы лучше использовать для изготовления планера радиоуправляемого самолёта, чтобы он был одновременно лёгким и прочным?
Для создания планера важно выбрать материалы с хорошим соотношением веса и прочности. Чаще всего используют пенопласт высокого качества — он лёгкий и достаточно прочный, а также легко поддаётся обработке. Альтернативой может стать бальзовое дерево, которое обладает отличной прочностью при минимальном весе, но требует аккуратной работы и дополнительной обработки для защиты от влаги. Для усиления конструкции применяют углепластиковые или стеклопластиковые трубки и полосы, которые добавляют жёсткость без значительного увеличения веса.
