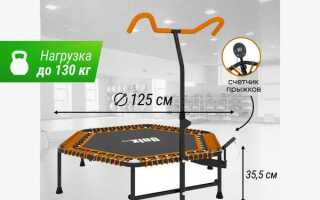

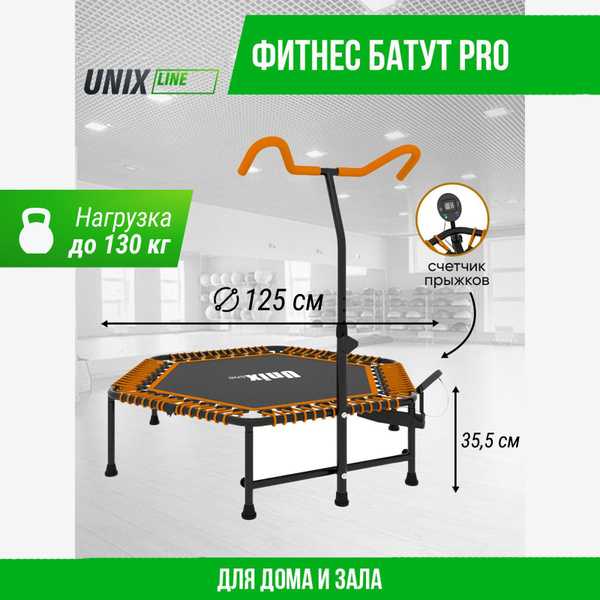

Домашний батут с ручкой – это компактный тренажёр, который можно собрать самостоятельно с минимальным набором инструментов. Основные элементы конструкции: металлическая рама, пружинная или резиновая система натяжения и устойчивая ручка с регулируемой высотой. Диаметр рабочей поверхности обычно составляет от 90 до 120 см – оптимальный размер для индивидуальных тренировок в помещении.
Для создания устойчивого основания подойдёт круглая стальная труба диаметром 25–32 мм. Её необходимо согнуть с помощью трубогиба или заказать готовое кольцо. В качестве прыжковой поверхности можно использовать нейлоновую сетку или прочный полипропилен с плотностью не менее 300 г/м². Крепление осуществляется с помощью 28–36 пружин длиной от 10 до 15 см или резиновых амортизаторов, закреплённых равномерно по окружности.
Ручку изготавливают из профильной трубы сечением 30×30 мм и фиксируют к раме с помощью болтовых соединений или сварки. Для регулировки высоты рекомендуется использовать телескопическую конструкцию с шагом фиксации 5 см. Оптимальная высота рукоятки – на уровне пояса или немного выше, чтобы обеспечить контроль и безопасность во время тренировки.
Выбор подходящих материалов для каркаса и пружин
Для каркаса батута оптимален стальной профиль с антикоррозийным покрытием. Используйте горячеоцинкованную сталь толщиной не менее 1,5 мм и диаметром трубы от 25 мм. Такая толщина обеспечивает прочность конструкции при активной эксплуатации. Оцинковка предотвращает ржавление даже при хранении на улице.
Избегайте алюминиевых труб – они легкие, но подвержены деформации при высоких нагрузках. Также не подходят пластиковые элементы: они быстро теряют прочность, особенно при перепадах температур.
Пружины должны быть изготовлены из высокоуглеродистой стали с термообработкой. Рекомендуемая длина – 120–140 мм, диаметр проволоки – не менее 3,2 мм. Такая конфигурация обеспечивает достаточную упругость и долговечность. Подойдут пружины с антикоррозийной обработкой – оцинкованные или с порошковым покрытием.
Используйте не менее 30 пружин на батут диаметром 1 метр, чтобы обеспечить равномерное натяжение полотна и стабильность при прыжках. Пружины должны иметь равномерную растяжку, без люфта в местах крепления.
Крепежные элементы выбирайте из нержавеющей стали или оцинкованные. Обычные болты быстро выходят из строя и становятся источником расшатывания конструкции.
Изготовление и крепление платформы с амортизацией
Основа платформы – фанерный лист толщиной не менее 18 мм, выдерживающий динамическую нагрузку до 150 кг. Размер платформы – круг диаметром 100 см. Края необходимо обработать шлифовальной машинкой для устранения заусенцев.
Для амортизации используются эластичные жгуты (эспандеры) длиной 45–50 см с металлическими карабинами. Количество жгутов – не менее 24, равномерно размещённых по периметру. Крепление выполняется через просверленные отверстия диаметром 10 мм, отступив от края 4–5 см.
Жгуты соединяются с металлическим кольцом, установленным внутри стальной рамы из трубы диаметром 25–30 мм. Раму необходимо сварить или соединить болтами в форме окружности, соответствующей диаметру платформы. Для предотвращения трения жгутов рекомендуется использовать втулки из ПВХ или резины в местах прохождения через фанеру.
Платформа крепится к жгутам с помощью крюков с резьбой М8, вкрученных в нижнюю часть фанеры. Каждый крюк фиксируется гайкой и шайбой для надёжности. Рама с жгутами устанавливается на опоры высотой 30–35 см из металлических труб с широкими резиновыми наконечниками для устойчивости и защиты пола.
Все металлические элементы должны иметь антикоррозийное покрытие. После сборки проверить равномерность натяжения жгутов: платформа должна находиться строго горизонтально, не провисать и не перекошиваться при нажатии в центр.

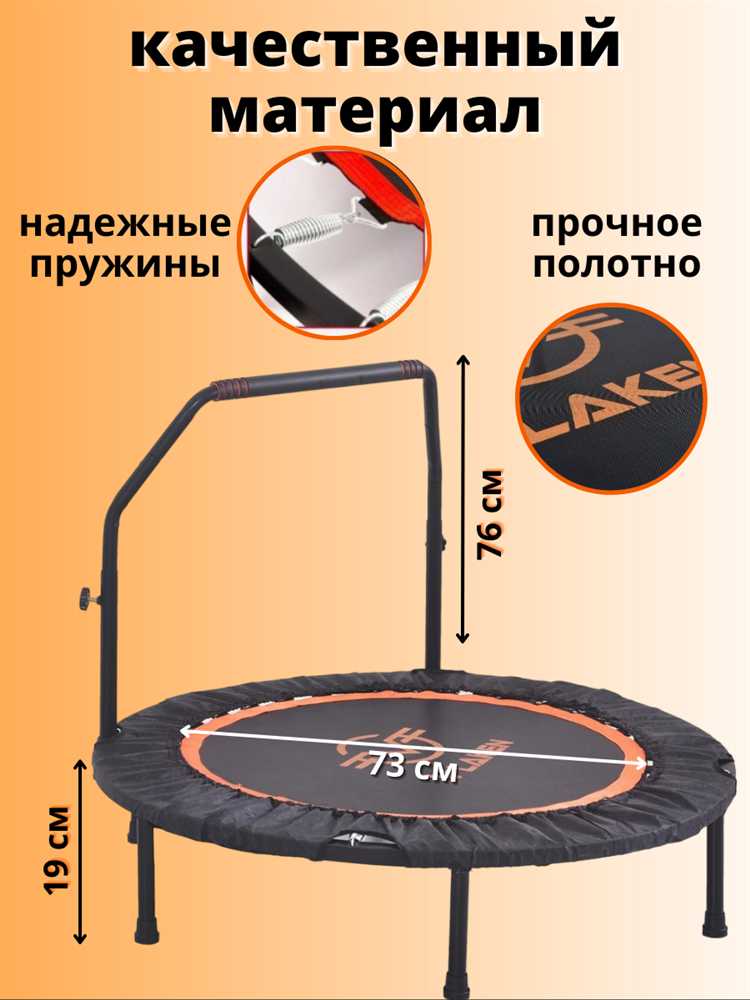

Конструирование и установка ручки с регулировкой высоты
Для создания устойчивой и безопасной ручки с регулируемой высотой потребуется использовать металлические трубы диаметром 25–30 мм. Оптимальная длина основной стойки – 110–130 см. Конструкция должна состоять из двух телескопических труб: внутренняя труба скользит внутри внешней и фиксируется на нужной высоте.
- Материал: сталь с порошковым покрытием или алюминий толщиной стенки не менее 2 мм.
- Фиксация: кнопочный фиксатор или винтовой зажим с барашковой гайкой. Для кнопочного фиксатора просверлите ряд отверстий с шагом 5 см.
- Ширина ручки: 40–60 см, с нескользящей накладкой из ПВХ или термопластичной резины.
Крепление к раме батута должно обеспечивать жёсткость без люфта:
- Определите места крепления – они должны располагаться на металлической части каркаса, ближе к передней части, но не мешать пружинам.
- Используйте монтажные хомуты или скобы U-образной формы с болтами М8 или М10. Перед установкой приложите виброизоляционные прокладки из резины толщиной 3–5 мм.
- Проверяйте симметрию расположения стоек, чтобы ручка не перекашивалась при нагрузке.
После установки проведите тест на устойчивость: приложите усилие 20–30 кг в разных направлениях. При малейшем люфте усиливайте крепление или добавляйте дополнительные фиксирующие элементы.

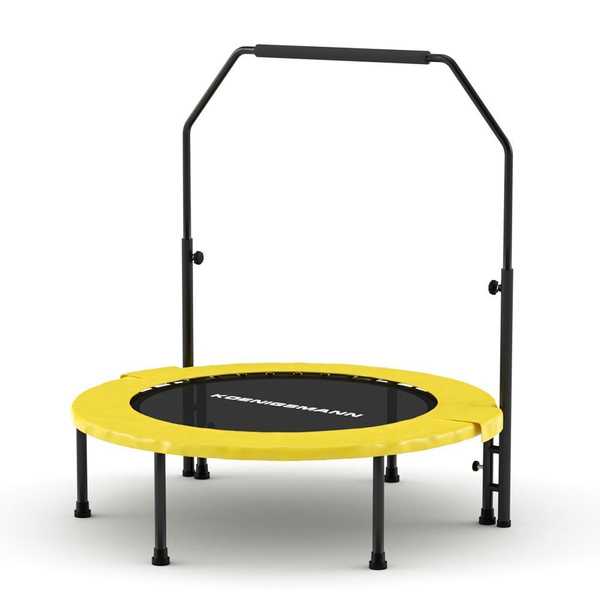

Сборка опорной конструкции и обеспечение устойчивости
Центральное кольцо основания вырезается из металлической полосы шириной 40 мм. Диаметр кольца должен совпадать с диаметром будущего батута. К кольцу сваркой крепятся ножки – равномерно по окружности. Используйте угольники для временной фиксации перед сваркой.
После остывания швов проверьте геометрию: установите конструкцию на ровную поверхность и убедитесь, что она не качается. В местах контакта с полом закрепите резиновые накладки толщиной от 5 мм – это уменьшит скольжение и защитит покрытие.
Для усиления устойчивости добавьте диагональные стяжки из стальной полосы между ножками. Длина каждой – около 35 см. Крепление производится сваркой под углом 45° к опорной трубе. Это исключит боковое смещение при прыжках.
Проверьте прочность всех соединений, особенно в местах сварки. Максимально допустимое отклонение конструкции от горизонтали – не более 2 мм на метр длины. Только при соблюдении этих параметров можно переходить к установке пружинного механизма и платформы.

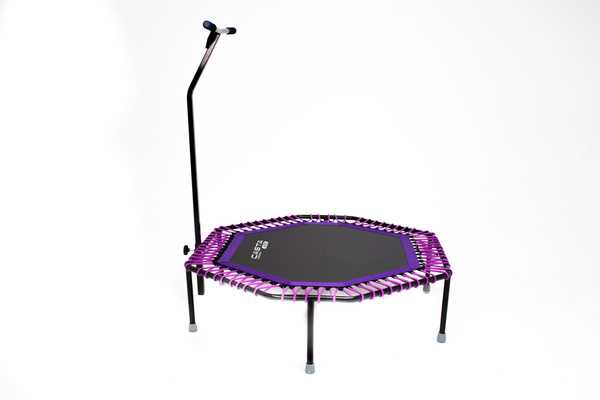

Натяжение полотна и проверка равномерности упругости
После крепления полотна к раме важно достичь оптимального натяжения, чтобы обеспечить безопасность и эффективность прыжков. Натяжение должно быть достаточным для быстрого возврата пользователя после касания поверхности, но не чрезмерным, чтобы избежать деформации креплений или разрыва ткани.
Рекомендуется натягивать полотно равномерно, начиная с противоположных сторон. Например, сначала закрепить пружины на 12 и 6 часах, затем на 3 и 9. После этого продолжать по часовой стрелке, двигаясь симметрично. Это минимизирует перекосы и снижает нагрузку на отдельные участки рамы.
Проверку равномерности упругости выполняют следующим образом: нажмите рукой в центр батута и зафиксируйте глубину прогиба. Повторите действие на участках, расположенных на равном удалении от центра – по часовой схеме: 12, 3, 6, 9. Разница в глубине не должна превышать 1 см. Большие отклонения указывают на неправильное натяжение или износ отдельных пружин.
Дополнительно проверьте натяжение при помощи простого теста с грузом:
- Положите груз весом 5 кг в центр полотна.
- Измерьте расстояние от груза до пола.
- Повторите то же на краевых зонах – на расстоянии 20 см от центра в разных направлениях.
Разница между центральным и краевыми прогибами должна быть минимальной. Если в одном направлении прогиб значительно глубже, ослабьте пружины с противоположной стороны и подтяните в нужной области. Работы проводите с отключённой от пружин стороны по одной, чтобы сохранить симметрию.

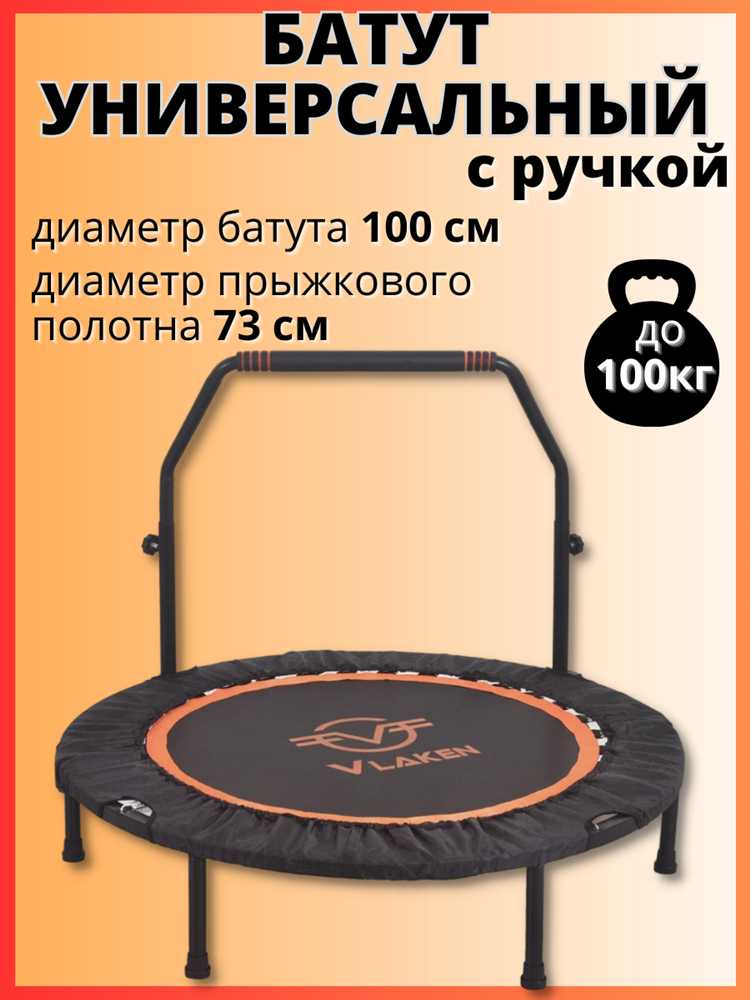

Проверка соединений и тестирование на безопасность
После сборки батута с ручкой для джампинга необходимо тщательно проверить все соединения и провести серию тестов, чтобы гарантировать надежность конструкции и безопасность пользователя.
- Осмотр крепежных элементов:
- Проверьте затяжку всех болтов и гаек ключом с моментом затяжки 15–20 Н·м.
- Исключите наличие люфтов в местах крепления ножек и ручки, используя проверку на ощупь и легкие раскачивания.
- Обязательно используйте фиксирующие шайбы или контргайки для предотвращения самопроизвольного ослабления.
- Контроль сварных швов и стыков:
- Если есть сварка, осмотрите швы на предмет трещин и непроваров с помощью визуального осмотра при хорошем освещении.
- Рекомендуется выполнить нагрузочное испытание, увеличивая вес на сварные участки до 1,5 раза больше максимально предполагаемой нагрузки (например, при весе пользователя 100 кг – до 150 кг).
- Проверка натяжения пружин и полотна:
- Измерьте равномерность натяжения пружин – отклонение не должно превышать 10% по длине.
- Полотно должно иметь упругость и равномерно распределять нагрузку без провисаний.
- Проверьте крепления полотна к раме – петли или крюки не должны иметь трещин или деформаций.
- Тестирование ручки:
- Ручка должна быть закреплена не менее чем в двух точках с использованием болтов М8 и усиленных шайб.
- Проверьте отсутствие люфта и способность ручки выдерживать боковые нагрузки до 50 кг без смещения.
- Ручка должна иметь нескользящее покрытие для надежного хвата.
- Полевое испытание:
- Первый тест проведите с нагрузкой до 70% от максимальной – прыгайте, удерживая ручку, контролируя устойчивость и отсутствие скрипов.
- Последовательно увеличивайте нагрузку до максимальной, наблюдая за поведением конструкции.
- После испытаний проверьте все крепления заново и при необходимости затяните болты.
Регулярно повторяйте проверки каждые 3 месяца или после интенсивного использования. Соблюдение этих рекомендаций существенно снижает риск поломок и травм.
Вопрос-ответ:
Какой материал лучше всего подходит для рамы батута с ручкой, чтобы она была прочной и безопасной?
Для изготовления рамы батута с ручкой чаще всего используют стальной профиль с порошковым покрытием. Этот материал отличается высокой прочностью и устойчивостью к коррозии, что важно при регулярных нагрузках и возможном контакте с влагой. Толщина труб должна быть не менее 1,5 мм, чтобы обеспечить жесткость конструкции и безопасность пользователя. Кроме того, сталь с покрытием не требует частого ухода и сохраняет внешний вид длительное время.
Как правильно установить пружины на батут, чтобы обеспечить равномерное натяжение и комфортный прыжок?
Установка пружин требует равномерного распределения нагрузки по всему периметру полотна. Рекомендуется начинать с крепления пружин на противоположных сторонах, постепенно двигаясь по кругу. Это поможет избежать перекоса и продлит срок службы изделия. Каждый элемент должен быть закреплен плотно, но без чрезмерных усилий, чтобы не повредить пружину. Также важно использовать пружины одинаковой длины и упругости, соответствующие размерам и весу предполагаемого пользователя.
Какие инструменты понадобятся для сборки батута с ручкой своими руками?
Для сборки потребуются: набор гаечных ключей (обычно 10-13 мм), отвертка, молоток или резиновый молоток для подгонки деталей, плоскогубцы для установки пружин и рулетка для точного измерения. Иногда полезен уровень, чтобы убедиться в ровности установки рамы. Желательно иметь перчатки для защиты рук и плотную ткань или коврик, чтобы не повредить элементы во время сборки.
Как обеспечить устойчивость и безопасность батута с ручкой на неровной поверхности?
Если поверхность, на которой будет стоять батут, неровная, стоит использовать специальные регулируемые ножки с возможностью выравнивания высоты. Они позволяют подстроить конструкцию под рельеф и предотвратить раскачивание. Дополнительно можно установить резиновые накладки под ножки для лучшего сцепления с поверхностью и защиты пола. При отсутствии таких приспособлений лучше выбрать место с ровным покрытием или использовать плотный резиновый коврик для стабилизации.
Можно ли использовать батут с ручкой для занятий фитнесом, и как при этом правильно регулировать высоту ручки?
Батут с ручкой подходит для различных фитнес-упражнений, так как ручка помогает удерживать равновесие и поддерживать правильную осанку. Высоту ручки нужно отрегулировать так, чтобы она была удобна для пользователя: обычно она должна находиться на уровне чуть выше пояса или на уровне пупка. Это позволяет эффективно балансировать во время прыжков и выполнять упражнения без напряжения в руках. Регулировка выполняется с помощью фиксирующих элементов на стойках, которые нужно плотно закрепить после установки нужной высоты.
