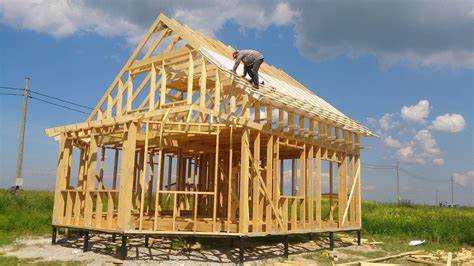

Как создать проект каркасного дома своими руками

Первым шагом к экономии до 30% от стоимости готовых проектов является самостоятельная разработка плана каркасного дома. Для участка площадью 600 м² оптимальным является одноэтажный дом 8×10 м с мансардой: это обеспечивает жилую площадь около 120 м² при материальных затратах около 7000 ₽/м² в средней климатической зоне России.

При проектировании важно учесть основные параметры каркаса: толщина стоек – 150 мм, шаг между ними – 600 мм, плоскость жесткости – боковые диагональные укосины из досок 25×150 мм. Для укрепления углов применяется металлический анкерный уголок толщиной 3 мм, что гарантирует устойчивость конструкции к ветровой нагрузке до 25 м/с.

Важное значение имеет расчёт теплотехнического контура: утеплитель на основе каменной ваты толщиной 200 мм обеспечивает коэффициент теплопередачи не более 0,22 Вт/м²·°C. Обязательно запланируйте вентиляционный зазор в 50 мм между внешней обшивкой и утеплителем, чтобы избежать накопления конденсата.

Рекомендуется провести все инженерные расчёты до начала закупок: фундаменты свайно-винтовые длиной 1,5 м позволят начать монтаж каркаса уже через 3 дня после заливки. Чёткий график работ – от установки фундамента до монтажа кровли за 6–8 недель – поможет контролировать бюджет и сроки возведения дома своими руками.

Как выбрать участок под строительство каркасного дома

Площадь участка от 600 до 1 200 м² обеспечивает оптимальный баланс между стоимостью и возможностью размещения дома, подсобных построек и дренажной системы. Для экономии на фундаментах выбирайте ровный рельеф с перепадом высот не более 0,5 м на каждые 10 м длины. Южное или юго-восточное расположение фасада сокращает расходы на отопление на 8–12 % за счет пассивного солнечного нагрева.

Проверяйте данные о грунтах через геологический отчет или пробные скважины: несущая способность песчаных грунтов должна составлять не менее 120 кПа, суглинков – от 80 кПа. При низкой несущей способности (менее 60 кПа) потребуется усиленный свайный фундамент, что увеличит бюджет на 15–20 %. Уровень грунтовых вод должен быть не ближе 1,5 м от поверхности, иначе обязательна система дренажа.

Уточните удалённость от инженерных сетей: электро- и газопровод – не дальше 50 м для снижения стоимости прокладки; водопровод – до 30 м, канализация – до 40 м. Расстояние до лесного массива не менее 100 м для минимизации риска пожара и избытка увлажнения. Дорога с асфальтовым покрытием уменьшает сезонную вязкость грунта и увеличивает срок службы подъездных путей.

Разметка фундамента и расчет нагрузок

Точность разметки и верный расчёт нагрузок гарантируют долговечность каркасного дома. Приведённые данные ориентированы на участок с расчётной снеговой нагрузкой 180 кг/м² и средней статической нагрузкой каркаса 150 кг/м².

1. Подготовка площадки
   • Выверить отметку чистого пола: исходный уровень +0,00 м.
   • Удалить растительный слой и выровнять котлован по периметру с отклонением не более ±10 мм.
2. Геометрическая разметка
   • Выставить четыре колышка по углам прямоугольника (например, 10×8 м).
   • Протянуть шнуры по внешнему краю траншеи с отступом 300 мм.
   • Проверить прямоугольность: диагонали должны совпадать с точностью до 5 мм.
   • Поставить временные реперы на 500 мм выше проектной отметки фундамента для контрольных замеров.
3. Расчёт общих нагрузок
   • Статическая нагрузка каркаса: G = 150 кг/м².
   • Временная нагрузка (люди, мебель): Q_live = 40 кг/м².
   • Снеговая нагрузка: S = 180 кг/м².
   • Итоговая нагрузка на фундамент: P = (G + Q_live + S) × площадь.

   Для дома 10 × 8 м (80 м²): P = (150 + 40 + 180) × 80 = 35 200 кг (≈345 кН).

4. Расчёт нагрузки на опоры
   • Количество ленточных опорных столбов: 12.
   • Нагрузка на один столб: P_ст = 35 200 кг / 12 ≈ 2 933 кг (≈28,8 кН).
   • Минимальная площадь столбчатого основания при несущей способности грунта 150 кПа: A = P_ст / 150 ≈ 0,193 м² (14 × 14 см).
5. Проверка срезающих и боковых усилий
   • Учесть ветровую нагрузку (до 0,5 кПа): V = 0,5 × периметр × высота.
   • Добавить 10 % запаса на неравномерность нагрузки.
   • Планировать армирование ленты Ø12 мм через 200 мм для повышения жёсткости.
6. Контроль качества
   • После установки опалубки проверить уровнем каждую секцию ленты: отклонение до ±2 мм.
   • Замерить горизонтальность шнура по всей длине ленты через каждые 2 м.
   • Документировать фактические размеры и отметки для геодезиста и монтажников каркаса.

Подбор и заказ пиломатериалов для каркаса

Для несущего каркаса оптимально использовать строганую сухую доску из сосны или ели класса С0–С1 с влажностью 12–18 %. Стандартные размеры поперечного сечения – 50×150 мм для стоек и 50×100 мм для обвязки. Длина – 4–6 м, при невозможности транспортировки более длинных элементов выбирайте щитовые панели или клееный брус 90×140 мм.

Расчитайте общий объём пиломатериалов, умножив длину каждой детали на сечение, и добавьте 15 % запаса на обрезки и брак. Например, при общей длине стоек 120 м и сечении 0,0075 м³ выйдет 0,9 м³; с учётом запаса заказывайте 1,04 м³.

Выбирайте поставщика с собственным камерным сушильным складом и сертификатом по ГОСТ 24454-80. Сроки доставки – от 5 до 10 дней, уточняйте их заранее, особенно в сезоны повышенного спроса (апрель–май, август–сентябрь). Запросите образцы влажности из трёх партий и протоколы испытаний на прочность.

Заказ оформляйте поэтапно: сначала обвязка (около 300 кг пиломатериалов на 50 м²), затем стойки и ригели. Чётко согласуйте количество фасонных вырубок и торцевую обрезку в договоре, чтобы избежать дополнительных расходов при раскрое. Оплата по факту приёмки контролируйте геометрию и отсутствие сквозных трещин.

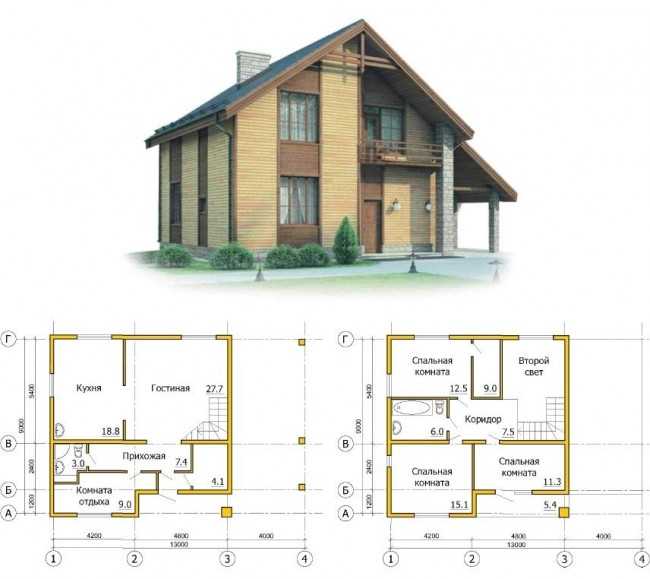

Составление чертежей и схем соединений элементов

Выберите масштаб: 1:50 для общего плана каркаса и 1:10–1:5 для детальных узлов. Включите отметки осей каждые 600 мм и укажите сечение стоек (например, 45×145 мм). Используйте цветовую дифференциацию линий: сплошная толстая – несущие элементы, тонкая – обшивка и утеплитель.

Для каждого типа соединения (косяк-каркас, прогон-стойка, раскос-ригель) подготовьте отдельный чертёж с выносными линиями и размерами: длина шипа, глубина паза, величина вылета раскоса. Пример: соединение прогон–стойка: шип 40×90 мм, паз глубиной 30 мм под углом 90°.

Обозначьте крепёж: маркировка саморезов 4.2×75 мм через каждые 150 мм вдоль стыка, уголки 90×90×2 мм – для усиления узлов снаружи. В стандарте укажите номер чертежа и ссылку на спецификацию – Чертёж 03–1 для опорного узла, 03–2 для узла стропил.

Используйте условные обозначения по ГОСТ 21.101–97: стрелки выноса, штриховые линии скрытых кромок, буквенные метки деталей. Перед печатью проверьте масштабы с помощью линейки: 10 мм на бумаге = 500 мм в реальности при 1:50. Храните PDF-файлы и DWG-чертежи в одной папке с именами вида Uzel_Prog_Stoika_10-1.dwg.

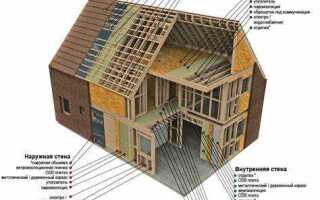

Проектирование системы утепления и вентиляции

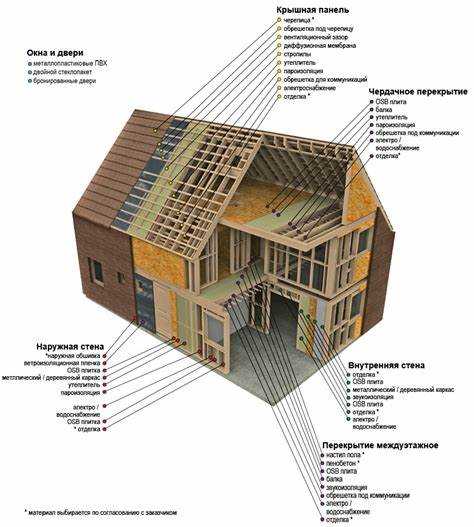

Для стен каркасного дома рекомендуется использовать трехслойную конструкцию: внутренний контробрешётник, пароизоляция и утеплитель толщиной 150–200 мм с коэффициентом теплопроводности λ≤0,038 Вт/м·K (каменная вата Rockwool, Ursa). Снаружи монтируется ветрозащитная мембрана с проницаемостью не менее 500 г/м²·24 ч и облицовочный вентзазор 20–30 мм для удаления конденсата.

Перекрытие пола над грунтом утепляют плитами экструдированного пенополистирола (XPS) толщиной 100 мм, укладывая их на гидроизоляцию ПВХ-плёнкой. Коэффициент теплопроводности XPS должен быть λ≤0,032 Вт/м·K, пароизоляция не требуется, если утеплитель герметично прилегает к плитам и ограждению.

Крыша организуется «пирогом» из 50 мм контробрешётки, пароизоляции, 250 мм утеплителя (λ≤0,036 Вт/м·K), ветро- и гидрозащитной мембраны, и кровельного покрытия. Объём утеплителя рассчитывают по формуле U = Q/(A·ΔT·t), где Q – потери, А – площадь, ΔT – разница температур, t – время; цель – получить U≤0,18 Вт/м²·K.

Принудительная вентиляция – приточно-вытяжная с тепло­возвратом (рекуперацией) не менее 70 %. Установленная мощность вентилятора должна обеспечивать воздухообмен 0,35 – 0,5 1/ч: для помещения 50 м³ потребуется агрегат производительностью 18–25 м³/ч. Диаметр круглых труб – Ø125 мм, прямоугольных – 110×54 мм; минимальный наклон магистрали – 3 %, герметизация стыков – монтажным клеем или фольгированным скотчем.

Контроль выполнения проекта проводят посредством тепловизионного съёмки после монтажа утеплителя и дымовой трубки для проверки тяги и герметичности воздуховодов. При отклонениях более 10 % от расчётных параметров узлы утепления и соединения вентканалов подлежат доработке.

Планирование разводки инженерных коммуникаций

Перед началом монтажа инженерных систем необходимо составить детальный план, учитывающий расположение сантехники, электрооборудования и отопительных приборов. Для водоснабжения рекомендуется использовать трубы из сшитого полиэтилена диаметром 16-20 мм для холодной воды и 20-25 мм для горячей. Разводка должна предусматривать минимальное количество соединений и обходить несущие конструкции.

Электрическую сеть проектируйте с отдельными группами по помещениям, выделяя мощные потребители в отдельные линии с автоматическими выключателями. Используйте медный провод с сечением не менее 2.5 мм² для освещения и 4 мм² для розеток, соблюдая нормативы по заземлению и защиту от коротких замыканий. Кабели прокладывайте в гофре или кабель-каналах с учетом возможности замены.

Отопление каркасного дома оптимально выполнить с помощью труб из сшитого полиэтилена с алюминиевым слоем, диаметр которых зависит от мощности радиаторов и длины контура. Планируйте разводку с уклоном для естественного отвода воздуха и размещайте расширительный бак в доступном месте. Рекомендуется предусмотреть коллекторные узлы для удобства регулировки температуры в разных зонах.

Вентиляционные каналы должны быть размещены так, чтобы обеспечить приток свежего воздуха и удаление влажности, особенно в санузлах и кухне. Используйте пластиковые воздуховоды с сечением не менее 150 мм и устанавливайте обратные клапаны для предотвращения обратного тока воздуха. Все инженерные коммуникации следует изолировать теплоизоляционными материалами для снижения теплопотерь и конденсации.

Обязательным этапом является нанесение схем разводки на план дома с указанием точек подключения и параметров труб и кабелей. Это позволит избежать ошибок на этапе монтажа и упростит обслуживание систем в дальнейшем.

Создание поэтапного графика строительства

Разработка поэтапного графика строительства каркасного дома основывается на разделении всего процесса на конкретные работы с указанием сроков и последовательности. Такой график обеспечивает контроль над расходом материалов и временем, минимизирует простоев и позволяет заранее готовить необходимые ресурсы.

1. Подготовительный этап (1–3 дня)
   • Выбор и разметка участка под фундамент
   • Закупка и доставка стройматериалов для фундамента
   • Подготовка инструментов и техники
2. Фундамент (7–10 дней)
   • Выкапывание траншей под ленточный фундамент или подготовка площадки для свайного
   • Монтаж опалубки и армирование
   • Заливка бетона с обязательным контролем качества и выдержкой
   • Гидроизоляция и подготовка основания под каркас

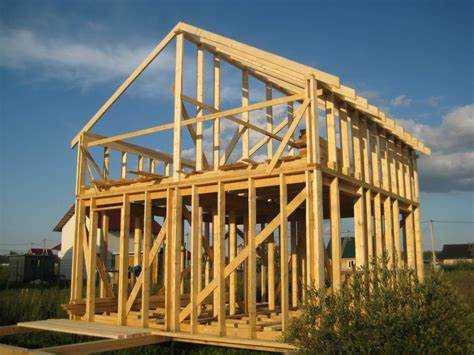

3. Сборка каркаса (10–14 дней)
   • Изготовление и монтаж стоек, перемычек и ригелей
   • Установка верхней обвязки
   • Проверка геометрии каркаса на каждом этапе
4. Кровельные работы (5–7 дней)
   • Монтаж стропильной системы
   • Укладка кровельного материала с обязательным учётом ветровой нагрузки и гидроизоляции
5. Утепление и наружная отделка (7–10 дней)
   • Укладка теплоизоляции с паро- и ветроизоляционными мембранами
   • Монтаж обшивки фасада
   • Обработка внешних углов и стыков для предотвращения мостиков холода
6. Внутренние работы (14–21 день)
   • Прокладка электрических и сантехнических коммуникаций
   • Установка перегородок и подготовка стен к отделке
   • Монтаж внутренней отделки (гипсокартон, шпаклёвка)

Каждый этап должен иметь резерв времени 10–15% для решения непредвиденных ситуаций. Для контроля прогресса используйте ежедневные записи о выполненных работах и сверяйте фактические сроки с запланированными. Рекомендуется фиксировать даты доставки материалов и готовность рабочих зон перед стартом следующего этапа.

Вопрос-ответ:

Какие материалы лучше всего подходят для каркасного дома, построенного самостоятельно?

Для строительства каркасного дома часто выбирают древесину хвойных пород, таких как сосна или ель, из-за их прочности и доступности. Также важно использовать качественную влагостойкую фанеру или OSB для обшивки каркаса. Для утепления обычно применяют минеральную вату или пенополистирол, что помогает сохранить тепло и обеспечивает хорошую звукоизоляцию. При выборе материалов стоит обратить внимание на их долговечность и экологичность.

Как правильно рассчитать размеры и нагрузку каркаса при самостоятельном проектировании?

Чтобы рассчитать размеры элементов каркаса, необходимо учитывать высоту дома, расстояния между несущими стенами, а также предполагаемую нагрузку от крыши, снега и ветра. Обычно шаг между стойками составляет 40-60 см. Для более точного расчёта лучше использовать строительные таблицы или программы, учитывающие местные климатические условия. При этом важно не допускать чрезмерной экономии на сечениях, чтобы конструкция была прочной и надежной.

Какие этапы строительства каркасного дома стоит учитывать, чтобы избежать ошибок?

Строительство начинается с подготовки фундамента, который должен быть ровным и устойчивым. Далее собирается нижняя обвязка, после чего устанавливаются вертикальные стойки и верхняя обвязка. Следующий этап — монтаж перекрытий и крыши, затем обшивка стен и укладка утеплителя. Важно тщательно проверять каждое соединение и следить за вертикальностью элементов, чтобы конструкция была прочной и ровной. Ошибки чаще всего возникают из-за спешки или неправильных замеров, поэтому контроль на каждом этапе поможет их избежать.

Какие инструменты понадобятся для самостоятельного возведения каркасного дома?

Для работы понадобятся основные строительные инструменты: ручная или электрическая пила для распила древесины, молоток, уровень для проверки горизонтальности и вертикальности, рулетка, шуруповерт для крепежа, строительный степлер для крепления утеплителя и пароизоляции, а также перфоратор для работы с фундаментом и монтажом анкерных болтов. Также полезно иметь леса или стремянки для удобства монтажа верхних элементов.

Какие ошибки чаще всего совершают при самостоятельном строительстве каркасного дома и как их избежать?

Типичные ошибки включают неправильный выбор или недостаточную обработку материалов, нарушение технологии сборки каркаса, плохую герметизацию стыков, а также неверный монтаж утеплителя и гидроизоляции. Часто забывают правильно укрепить углы и пропустить важные этапы, такие как антисептирование древесины. Чтобы избежать подобных проблем, рекомендуется тщательно изучить инструкцию, не торопиться и контролировать качество каждого этапа работ. Также стоит советоваться с опытными строителями или консультантами.

Какие материалы лучше использовать для строительства каркасного дома своими руками?

Для строительства каркасного дома обычно выбирают древесину хвойных пород — сосну или ель, так как они обладают хорошей прочностью и доступностью. Для обработки каркаса рекомендуют использовать антисептики и огнезащитные составы, чтобы повысить долговечность и безопасность конструкции. Важно также правильно подобрать утеплитель: минеральная вата и пенополистирол — популярные варианты, обеспечивающие хорошую теплоизоляцию. Обшивка чаще всего выполняется из влагостойкой фанеры или ОСБ-плит.

Какие этапы работ необходимо выполнить при самостоятельном строительстве каркасного дома?

Первым шагом является подготовка участка и разметка фундамента. Затем нужно возвести основание — чаще всего используют ленточный или свайный фундамент. После этого собирают каркас из деревянных стоек и балок, фиксируя их с помощью металлических крепежей. Далее монтируется пол и стены с утеплением и пароизоляцией. Следующий этап — установка кровли и наружной обшивки. Внутренние работы включают проведение коммуникаций, отделку стен и монтаж окон и дверей. Каждый этап требует аккуратности и контроля качества, чтобы обеспечить надежность дома.
