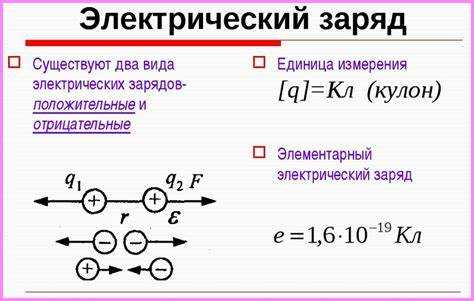

В полупроводниках дырка – это квантово-механическая частица, которая характеризует отсутствие электрона в валентной зоне. Фактически, дырка ведет себя как частица с положительным зарядом, равным по модулю элементарному заряду +1,6×10⁻¹⁹ Кл. Это позволяет рассматривать ее как носитель тока в материалах с p-типа проводимости.
Дырки формируются при акцепторном легировании полупроводников, когда атомы с недостатком одного электрона создают свободные места для электронов, то есть дырки. Вследствие этого дырки приобретают свойства квазичастиц с эффективной массой, значительно отличающейся от массы свободного электрона, что влияет на подвижность и проводимость.
Для анализа электрических характеристик полупроводников важно учитывать, что заряд дырок не является физическим переносом положительных частиц, а отражает движение дефицита отрицательного заряда. Это ключевой аспект при проектировании приборов, где требуется точный учет вклада дырок в ток и рекомбинационные процессы.
Физическая природа дырок и их заряд в кристаллической решётке
В полупроводниках дырка представляет собой отсутствие электрона в валентной зоне кристаллической решётки. Это отсутствие эквивалентно положительному заряду, поскольку валентная зона заполнена электронами с отрицательным зарядом. При переходе электрона из валентной зоны в зону проводимости в месте его отсутствия формируется дырка.
Дырки не являются самостоятельными частицами, а представляют собой квазичастицы – коллективные возбуждения электронного ансамбля, проявляющиеся как носители положительного заряда. Их эффективный заряд равен +e, где e – элементарный заряд, то есть по величине совпадает с зарядом электрона, но противоположен по знаку.
В кристаллической решётке движение дырки обусловлено перестановками соседних электронов, заполняющих пустое место. Таким образом, дырка ведёт себя как частица с массой, эффективной массой дырки, зависящей от энергетического спектра валентной зоны и анизотропии кристалла.
Энергетическая структура валентной зоны определяет подвижность и концентрацию дырок. В типичных кремниевых и германиевых кристаллах эффективная масса дырок превосходит массу электронов, что отражается в меньшей подвижности дырок. Подвижность дырок колеблется в пределах от 100 до 500 см²/(В·с) в зависимости от температуры и легирования.
Для количественного описания заряда дырок в моделях переноса используют уравнения Больцмана и квазиклассические приближения, где дырки рассматриваются как положительно заряженные носители с массой и эффективным временем релаксации. Влияние кристаллической решётки проявляется через параметры зонной структуры, которые корректируют движение и взаимодействие дырок с фононами и примесями.
Роль дырок в создании электрического тока в p-типа полупроводниках
- Дырка несет положительный элементарный заряд +e, что обусловлено отсутствием электрона.
- Перемещение дырок происходит благодаря переходу соседних электронов в свободные вакансии, создавая иллюзию движения положительно заряженного носителя.

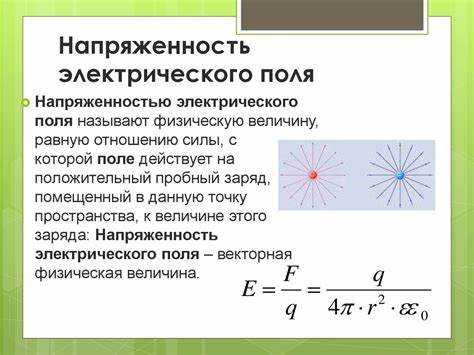

- Под воздействием внешнего электрического поля дырки направленно перемещаются к катоду, обеспечивая ток проводимости.
Ключевые параметры, влияющие на ток, создаваемый дырками:
- Концентрация дырок (p) зависит от легирования и температуры; повышение p увеличивает проводимость.
- Подвижность дырок (μp) характеризует скорость движения под действием электрического поля; обычно меньше, чем у электронов, из-за более сложной структуры валентной зоны.
- Рекомбинация с электронами ограничивает время жизни дырок и, следовательно, эффективность переноса заряда.
Для оптимизации p-типа проводимости рекомендуется:
- Использовать примеси с энергией акцепторного уровня, близкой к валентной зоне, чтобы обеспечить максимальное ионизирование и концентрацию дырок при рабочей температуре.
- Минимизировать концентрацию дефектов, вызывающих рекомбинацию, чтобы увеличить время жизни дырок.
- Учитывать влияние температуры: при повышении температура увеличивает концентрацию термически возбужденных дырок, но снижает их подвижность.

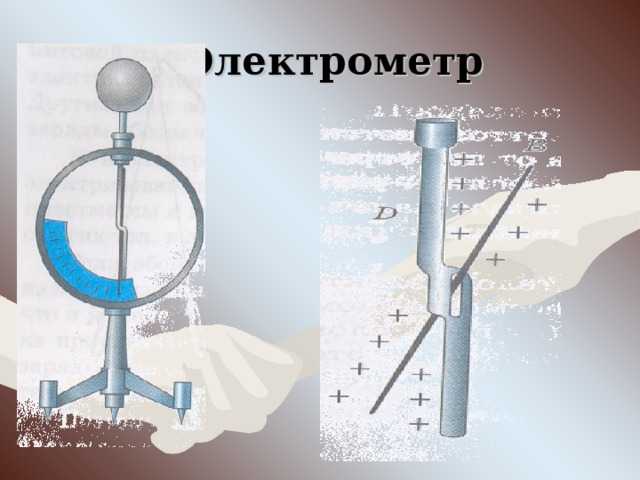

Методы определения знака и величины заряда дырок на практике

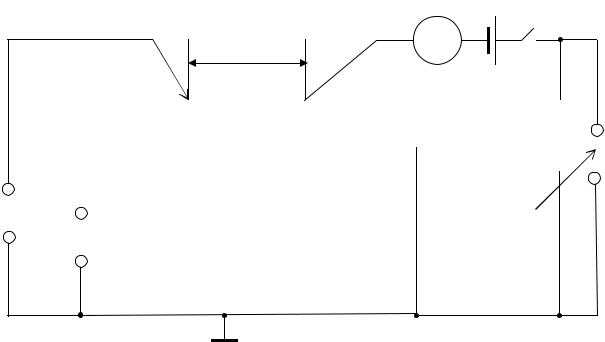

Для определения знака заряда дырок применяется эффект Холла. При пропускании тока через образец с дырочной проводимостью в магнитном поле формируется Холловское напряжение. Знак напряжения однозначно указывает на положительный заряд носителей, то есть дырок.
Измерение величины заряда основывается на точном определении концентрации и подвижности дырок. Концентрацию вычисляют из величины Холловского напряжения по формуле: n = IB/(eU_Hd), где I – ток, B – магнитная индукция, e – элементарный заряд, U_H – Холловское напряжение, d – толщина образца.
Подвижность дырок определяется из отношения проводимости σ к концентрации носителей: μ = σ/(en). Проводимость измеряют с помощью четырехконтактного метода для исключения влияния контактного сопротивления.
Дополнительная оценка величины заряда возможна через метод термоэлектрической силы (знак и величина коэффицента Зеебека). Для дырок характерен положительный знак термоэлектрической силы, что подтверждает положительный заряд.
В оптических методах, таких как фотозвук или спектроскопия фотолюминесценции, анализируют изменения электропроводности под воздействием света. Величина и знак заряда определяются по типу реакции материала на фотонагрузку и характеру изменения электропроводности.
Для высокоточного определения заряда и его величины применяют комбинированные методы: совместное использование эффекта Холла и спектроскопии допирований позволяет выделить вклад дырок и уточнить их концентрацию.
При работе с тонкими пленками и наноструктурами используют метод сканирующего зондового микроскопа с электрическим зондом, позволяющий локально измерять зарядовые состояния и подвижность дырок с разрешением до нескольких нанометров.
Взаимодействие дырок с электронными носителями и его влияние на заряд
Дырки в полупроводниках представляют собой квазичастицы с положительным эффективным зарядом, возникающие при отсутствии электронов в валентной зоне. Они участвуют в процессах рекомбинации с электронными носителями, что существенно влияет на электрический заряд и проводимость материала.
Взаимодействие дырок с электронами приводит к их взаимному уничтожению, снижая концентрацию носителей заряда. Скорость рекомбинации описывается параметром времени жизни носителей, которое зависит от чистоты и типа примесей в полупроводнике. Уменьшение времени жизни снижает подвижность и, как следствие, эффективный заряд, переносимый дырками.
Рекомбинация влияет на баланс заряда: дырка несет заряд +e, электрон –e, их встреча компенсирует заряд, уменьшая количество свободных носителей. В областях с высоким уровнем легирования или при наличии рекомбинационных центров эта компенсация проявляется сильнее, что ограничивает токовую проводимость.
Практическая рекомендация: для повышения эффективности устройств с дырочной проводимостью необходимо контролировать концентрацию рекомбинационных центров и оптимизировать легирование, чтобы увеличить время жизни дырок и тем самым повысить зарядовую емкость и стабильность проводимости.
Дефекты кристаллической решетки и границы зерен усиливают рекомбинацию, снижая заряд, переносимый дырками. Использование высококачественных кристаллов с минимальным количеством дефектов повышает стабильность заряда и эффективность носителей.

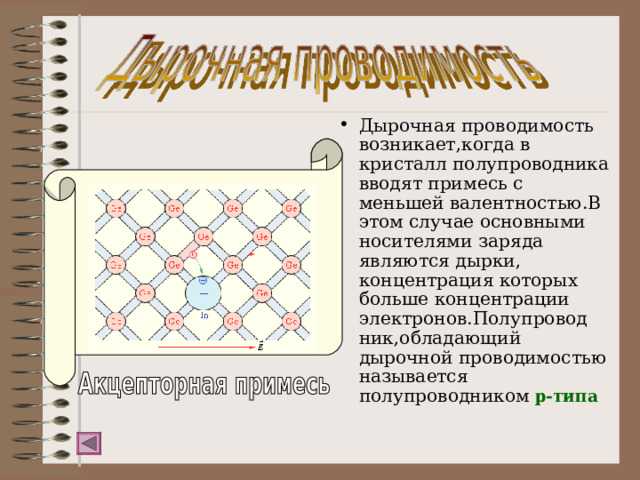

Как примеси и дефекты влияют на заряд и подвижность дырок
Примеси и структурные дефекты существенно изменяют характеристики дырок в полупроводниках, влияя на их концентрацию и подвижность.
- Примеси-акцепторы вводят энергетические уровни, близкие к валентной зоне, что увеличивает концентрацию дырок за счёт захвата электронов. Это повышает положительный заряд носителей.
- Примеси-доноры создают уровни, отдающие электроны, уменьшая концентрацию дырок и снижая их зарядную плотность.
- Ионные примеси вызывают рассеяние носителей заряда за счёт электростатического взаимодействия, что снижает подвижность дырок, особенно при высокой концентрации примесей.
- Дефекты кристаллической решётки (вакансии, межузельные атомы) действуют как ловушки для дырок, временно связывая их и уменьшая эффективную подвижность.
- Комплексные дефекты и центры захвата заряда образуют локализованные состояния, способствующие рекомбинации и снижению концентрации свободных дырок.
Для повышения подвижности дырок важно минимизировать концентрацию ионов и дефектов, а при легировании использовать примеси, оптимально согласующиеся с кристаллической решёткой. Контроль температуры и условий выращивания полупроводников снижает образование ловушек и центров захвата.
Использование дырок с положительным зарядом в современных электронных устройствах
Дырки в полупроводниках представляют собой области с недостатком электронов, что эквивалентно наличию положительного заряда. Их активное применение наблюдается в p-n переходах, транзисторах и фотоприемниках. В биполярных транзисторах дырки участвуют в переносе заряда через p-слой, обеспечивая управление током коллектора. В полевых транзисторах с p-каналом движение дырок создает ток проводимости, что влияет на ключевые параметры устройства – скорость переключения и энергоэффективность.
Оптимизация работы устройств с использованием дырок требует точного контроля концентрации акцепторных примесей, так как от этого зависит подвижность дырок и их рекомбинация с электронами. Повышение температуры снижает эффективность переноса дырок, поэтому важна термостабилизация конструкции и выбор материалов с высокой подвижностью носителей.
В органической электронике положительно заряженные дырки часто используются для создания тонкопленочных транзисторов и светодиодов. Их способность перемещаться в полимерных материалах определяет скорость отклика и стабильность работы. Использование новых соединений с высокой подвижностью дырок позволяет увеличить выходную мощность и срок службы устройств.
Фотовольтаические элементы используют дырки для формирования электрического поля, направляющего электроны и минимизирующего обратную рекомбинацию. Оптимизация структуры слоев, влияющих на генерацию и сбор дырок, повышает КПД солнечных панелей.
Рекомендации для проектирования устройств с учетом положительного заряда дырок включают применение высокочистых полупроводников, точный допинг и минимизацию дефектов, которые снижают подвижность носителей. Также актуальна разработка технологий пассивации поверхностей для уменьшения рекомбинационных центров, что улучшает стабильность и производительность электронных компонентов.
Вопрос-ответ:
Почему дырки в полупроводниках называют носителями положительного заряда?
Дырки в полупроводниках — это отсутствующие электроны в валентной зоне кристалла. Когда электрон покидает своё место, образуется «пустота», которая ведёт себя как частица с положительным зарядом. На самом деле сама дырка — это не частица, а скорее концепция, отражающая движение электронов в обратную сторону. Поэтому при описании процессов заряд в дырках считают положительным.
Как заряд дырки влияет на работу полупроводниковых приборов?
Заряд дырки позволяет ей действовать как положительный носитель тока, взаимодействующий с электрическим полем и другими носителями заряда. В устройствах, например, в диодах или транзисторах, движение дырок и электронов создаёт электрический ток. Понимание заряда дырок помогает объяснить, как происходит перенос заряда внутри полупроводника, что важно для проектирования и анализа работы приборов.
Можно ли считать дырку реальной частицей с массой и зарядом?
Дырка — это не частица в привычном смысле, как электрон или протон. Это скорее «вакуумное состояние» в электронном газе кристалла, то есть отсутствие электрона в энергетическом уровне. При этом дырка ведёт себя подобно положительно заряженной частице с определённой эффективной массой, которая отличается от массы свободного электрона. Это позволяет применять к дыркам понятия импульса и энергии, как к реальным частицам.
Почему в полупроводниках дырки считаются положительно заряженными, если это отсутствие электрона?
Отсутствие электрона в кристалле создаёт вакантное место, вокруг которого соседние электроны могут «перемещаться» для заполнения пустоты. Это движение электронов в обратном направлении эквивалентно движению положительно заряженной частицы. Поэтому физики моделируют дырки как положительные заряды для удобства описания и расчётов процессов переноса заряда в полупроводнике.
Как экспериментально подтверждается, что дырки имеют положительный заряд?
В опытах с полупроводниковыми образцами можно наблюдать направление движения носителей заряда в электрическом поле. Электроны движутся к положительному электроду, а дырки — к отрицательному. Такое поведение подтверждается измерениями электрического тока и Hall-эффекта, где знак носителей заряда определяют по направлению возникающей напряжённости. Эти результаты указывают, что дырки ведут себя как положительно заряженные носители.
Какой электрический заряд имеют дырки в полупроводниках и почему?
Дырки в полупроводниках несут положительный электрический заряд. Это связано с тем, что дырка — это отсутствие электрона в кристаллической решётке. Электроны обладают отрицательным зарядом, поэтому отсутствие электрона воспринимается как положительный заряд. При перемещении дырки по кристаллу, фактически перемещается область с отсутствующим электроном, что эквивалентно движению положительного заряда в направлении, противоположном движению электрона.
