Если при включении мультиметра на экране появляется значение -1, это не всегда указывает на неисправность прибора. Такой индикатор характерен для цифровых моделей и означает, что устройство находится в режиме измерения, но входной сигнал превышает допустимые пределы шкалы. Чаще всего это наблюдается при измерении сопротивления, напряжения или тока без подключения щупов либо при их подключении к источнику, значения которого выходят за пределы выбранного диапазона.
Наиболее частая причина появления -1 – неправильный выбор диапазона измерений. Например, при попытке измерить напряжение в 230 В в режиме до 200 В прибор не сможет обработать сигнал, и вместо числового значения покажет перегрузку. Необходимо переключиться на ближайший более высокий диапазон, например 600 В. В режиме прозвонки или теста диодов -1 появляется, если цепь разомкнута или сопротивление бесконечно.
Также причиной может быть плохой контакт щупов, окисление разъёмов или износ проводов. Проверить это можно путём замены щупов или подключения к заведомо рабочему источнику сигнала. При появлении -1 даже без подключения щупов следует обратить внимание на положение переключателя режимов – возможно, он установлен в режим измерения с перегрузкой по входу.
Если же значение -1 остаётся при любых действиях и смене режимов, возможно, произошёл внутренний сбой микросхемы АЦП или повреждён входной делитель. В таком случае мультиметр требует диагностики или замены. Не следует продолжать измерения в этом состоянии, чтобы избежать возможного выхода из строя прибора полностью.
Мультиметр показывает минус 1 при включении: причины и решения
Показание «-1» на экране мультиметра обычно указывает на выход измеряемого значения за пределы выбранного диапазона. Это не ошибка прибора, а сигнал о том, что параметры измерения не соответствуют текущей настройке.
Основные причины появления «-1» при включении мультиметра:
- Выбран слишком низкий диапазон для измерения напряжения или сопротивления.
- Щупы не подключены или контакт нестабилен.
- В режиме измерения сопротивления цепь находится под напряжением.
- Используется неисправный элемент (например, перегоревший предохранитель внутри мультиметра).
- Измерение проводится в неподходящем режиме (например, попытка измерить напряжение в режиме сопротивления).
Пошаговые решения:
- Проверьте режим измерения и убедитесь, что он соответствует типу измеряемой величины.
- Измените диапазон измерения на более высокий – например, с 200 мВ на 2 В или с 2 кОм на 20 кОм.
- Подключите щупы корректно: черный в COM, красный в соответствующий разъём (обычно VΩmA или аналогичный).
- Проверьте контакт щупов с объектом измерения; при необходимости зачистите поверхность.
- Не измеряйте сопротивление в активной цепи. Перед измерением убедитесь, что питание отключено.
- Проверьте внутренний предохранитель мультиметра – если он перегорел, замените на аналогичный по номиналу.
Дополнительные рекомендации:
- Не используйте мультиметр с повреждённым дисплеем – показания могут быть недостоверны.
- Периодически проверяйте мультиметр с помощью эталонных источников (например, батарейки с известным напряжением).
- Если прибор показывает «-1» при любом измерении, выполните сброс и замените батарею.
Что означает минус 1 на дисплее мультиметра при измерении напряжения
Отображение «-1» на экране мультиметра при измерении напряжения указывает на выход за пределы допустимого диапазона. Это не отрицательное значение напряжения, а сигнал о том, что измеряемое напряжение превышает максимально возможное значение выбранного диапазона измерений.
Если мультиметр установлен в ручной режим и выбран диапазон, например, до 2 В, а напряжение превышает этот предел (например, 9 В), на экране появится «-1» или «OL» (в зависимости от модели), что означает перегрузку входа. При этом мультиметр не повреждается, но не может корректно отобразить результат.
Для устранения ошибки необходимо переключить диапазон на более высокий. Если мультиметр поддерживает автоматический выбор диапазона, следует перевести его в этот режим. Если используется ручной выбор, необходимо поочерёдно повышать диапазон, пока значение не появится корректно.
Важно исключить неисправности – «-1» также может отображаться при повреждённых щупах, плохом контакте или неисправном входном делителе мультиметра. Для проверки следует протестировать мультиметр на заведомо исправном источнике с известным напряжением.
Почему мультиметр показывает минус 1 при выборе режима измерения сопротивления
Отображение значения «-1» в режиме измерения сопротивления у цифрового мультиметра указывает на превышение допустимого диапазона измерений. Это не отрицательное значение, а символ перегрузки. Устройство не способно определить сопротивление, так как оно либо слишком высоко, либо цепь разомкнута.
На практике это происходит в двух случаях: щупы мультиметра не замкнуты между собой или тестируемый элемент имеет обрыв. Например, при попытке измерить сопротивление разъединённого резистора или диэлектрического участка платы прибор покажет «-1» в левом верхнем углу экрана.
Чтобы проверить исправность прибора, замкните щупы между собой – на дисплее должно появиться значение, близкое к нулю. Если значение остаётся «-1», возможно, повреждён один из щупов, нарушен контакт в гнездах мультиметра или неисправен сам измерительный канал прибора.
Некоторые модели мультиметров отображают «OL» или «OVER» вместо «-1». Однако смысл остаётся тем же: сопротивление превышает верхний предел текущего диапазона измерений. В таких случаях нужно либо проверить соединение, либо выбрать более чувствительный диапазон, если модель мультиметра позволяет ручную настройку шкалы.

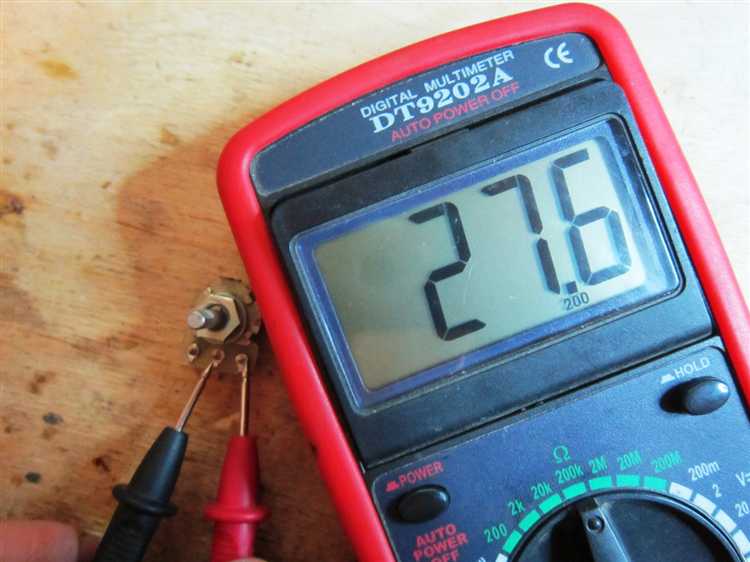

Ошибки подключения щупов, приводящие к отображению минус 1

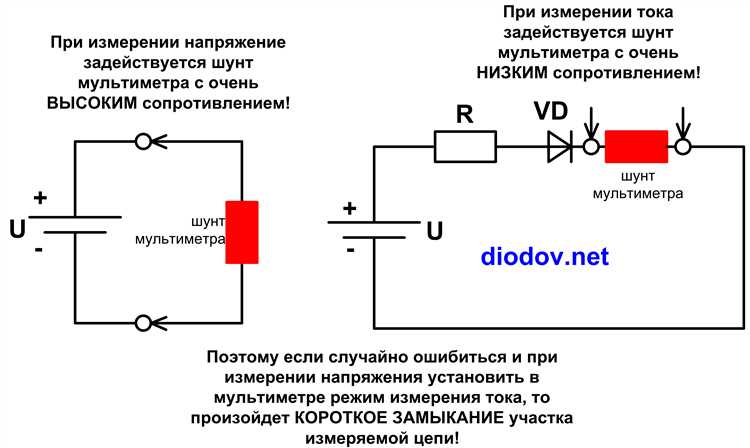

Ещё одна ошибка – использование неподходящего разъема для красного щупа. При измерении напряжения или сопротивления его подключение к гнезду 10A или 20A приведёт к некорректной работе прибора. Такие разъёмы предназначены только для измерения тока, превышающего 200 мА. Неверное подключение не только искажает показания, но и может повредить предохранители внутри прибора.
Также стоит проверить надежность контакта щупов с измеряемыми точками. Окисленные или загрязнённые поверхности, неплотный зажим, поврежденный наконечник – всё это может вызвать нестабильное соединение и спровоцировать ошибку отображения.
При измерении сопротивления или целостности цепи ошибка подключения может привести к тому, что мультиметр воспримет цепь как открытую, что также отображается как «-1» или «OL». В этом случае необходимо убедиться, что щупы контактируют с элементами цепи без сопротивления на соединениях.
Каждый раз перед измерением проверяй корректность подключения: гнезда, режим работы, состояние щупов. Это исключит ложные ошибки и защитит прибор от повреждений.
Влияние разряженной батареи мультиметра на появление минус 1
Показание «-1» на дисплее мультиметра при включении может быть прямым следствием разряженной батареи. Недостаточное напряжение питания влияет на работу АЦП (аналогово-цифрового преобразователя), вызывая сбои в инициализации и некорректную интерпретацию входных сигналов.
При падении напряжения батареи ниже допустимого порога (обычно менее 7,5 В для мультиметров с питанием от 9 В) контроллер устройства может запускаться в режиме с ошибками. Один из симптомов – отображение «-1», что в норме означает перегрузку или выход измеряемого значения за пределы диапазона. Однако при низком напряжении питания этот индикатор может появляться даже при отсутствии подключённого сигнала.
Для исключения этого фактора необходимо измерить напряжение на клеммах батареи под нагрузкой. Если при включённом мультиметре оно опускается ниже 7 В, батарею следует заменить. Использование щелочной батареи с высокой токоотдачей предпочтительнее, так как дешёвые аналоги могут давать просадку даже при достаточном остаточном заряде.
При стабильной и полной батарее мультиметр должен корректно проходить самотестирование. Если после замены батареи индикация «-1» сохраняется, необходимо исключить другие причины, включая неисправности входного делителя или обрывы в цепи измерения.
Как неисправность внутренней схемы мультиметра вызывает минус 1
Отображение минус 1 на экране мультиметра при включении связано с сбоем в цифровом индикаторе или его управляющей электронике. Это не просто ошибка индикации, а сигнал о конкретных проблемах в цепях устройства.
- Неисправность микроконтроллера или процессора дисплея:
- Рекомендуется проверить напряжение питания микроконтроллера, а при подозрении на сбой перепрошить или заменить микросхему.
- Дефект сегментов ЖК-дисплея или повреждение шлейфа:
- Нарушение контактов или повреждение дорожек на плате экрана приводят к неправильному отображению символов.
- Проверить целостность шлейфа и контактов, а также прозвонить цепи дисплея мультиметром.
- Сбои в цепях стабилизации питания:
- Падение или нестабильность напряжения питания схемы индикации вызывают некорректную работу контроллера дисплея.
- Измерить напряжение на стабилизаторах и конденсаторах фильтра, заменить повреждённые элементы.
- Ошибки в аналоговой части и преобразователе АЦП:
- При выходе из строя операционных усилителей или микросхем АЦП мультиметр может «зависать» на индикации минус 1 из-за неправильной цифровой обработки сигнала.
- Проверить исправность аналоговых компонентов, измерить входные сигналы и их соответствие технической документации.
Для устранения неисправности следует начать с визуального осмотра платы, тестирования питания и соединений дисплея, а затем переходить к диагностике микросхем и аналоговых элементов. Своевременная замена вышедших из строя компонентов восстанавливает корректную работу устройства и исключает повторное появление ошибки «минус 1».
Проверка режима работы мультиметра перед началом измерений
Перед включением мультиметра необходимо убедиться, что выбран правильный режим измерения – напряжение (V), ток (A) или сопротивление (Ω). Неправильный режим вызывает некорректные показания, вплоть до отображения «-1» или «OL» на экране. Например, при попытке измерения сопротивления в режиме измерения напряжения мультиметр покажет ошибку.
Для проверки режима переключатель должен быть установлен точно в позицию, соответствующую типу измеряемого сигнала. Если переключатель поворотный, ощутимо фиксируйте позиции, чтобы избежать промежуточных положений. Цифровые модели часто имеют отдельные кнопки или меню – убедитесь, что выбран нужный параметр без активных дополнительных функций (например, диод-тест или звуковая прозвонка).
Обратите внимание на положение переключателя диапазонов: в автоматическом режиме ошибок меньше, но при ручном выборе диапазона несоответствие уровню сигнала ведет к неправильным показаниям. Например, при измерении малого напряжения в слишком высоком диапазоне дисплей может показывать «-1» или отсутствие значения.
Вопрос-ответ:
Почему мультиметр при включении показывает значение «-1»?
Значение «-1» на экране мультиметра обычно означает, что прибор находится вне диапазона измерения. Это происходит, если выбранный режим или диапазон слишком мал для измеряемого сигнала, либо если щупы не подключены к цепи. Такой индикатор предупреждает пользователя о необходимости изменить настройки для корректного считывания данных.
Что делать, если мультиметр показывает «-1» даже при замкнутых щупах?
Если при замкнутых щупах мультиметр показывает «-1», вероятно, неисправен входной канал или повреждены провода. Рекомендуется проверить целостность щупов мультиметра, а также попробовать другой прибор для сравнения. Иногда причиной может быть программный сбой или низкий уровень заряда батарейки, что тоже стоит проверить и заменить при необходимости.
Может ли неправильное подключение щупов вызвать появление минус одного на экране?
Да, неправильное подключение щупов часто приводит к тому, что мультиметр показывает «-1». Например, если щупы подключены к разным разъемам, предназначенным для разных типов измерений (например, вход для измерения тока вместо напряжения), прибор не сможет корректно измерить сигнал и выведет такое значение. Следует внимательно проверить, что щупы вставлены в правильные порты и режим измерения соответствует параметрам цепи.
Какие неисправности мультиметра могут вызвать постоянное отображение «-1» при включении?
Постоянное появление значения «-1» при включении может указывать на внутренние проблемы устройства: повреждение платы, неисправность аналогово-цифрового преобразователя или износ кнопок переключения диапазонов. Иногда это связано с плохим контактом в разъемах для щупов или с севшей батареей. Для точного выявления причины желательно провести диагностику или обратиться в сервисный центр.
Как правильно выбрать режим и диапазон на мультиметре, чтобы избежать ошибки «-1»?
Чтобы избежать ошибки «-1», необходимо правильно установить режим измерения (напряжение, ток, сопротивление) и выбрать подходящий диапазон. Если точный уровень сигнала неизвестен, лучше начать с максимально высокого диапазона, а затем понизить его для более точных показаний. Неправильный выбор режима или слишком маленький диапазон не позволит прибору измерить параметр, и он покажет ошибку.
