Почему плавятся провода в распределительной коробке

Оплавление проводов в распределительной коробке – признак перегрева контактных соединений, который указывает на системные ошибки в монтаже или эксплуатации электропроводки. Повышенное сопротивление на участках соединений приводит к локальному нагреву, способному вызвать разрушение изоляции, короткое замыкание и пожар. Наиболее частая причина – неправильный выбор типа соединения и его некачественное исполнение.

Проводники из разных металлов, например медь и алюминий, подвержены электрохимической коррозии при контакте. Даже незначительное окисление увеличивает переходное сопротивление, что ускоряет процесс перегрева. Использование скруток без пайки или без применения специальных зажимов ведёт к разгерметизации соединения под воздействием термических циклов. Уже при нагрузке около 10 А в таком соединении температура может превысить 100 °C.

Отсутствие термоусадочных материалов или коробок с негорючими свойствами также увеличивает риск оплавления. Монтаж с нарушением нормативов ПУЭ, например чрезмерное количество соединений в одной коробке или отсутствие запаса длины жил, ограничивает возможности диагностики и ремонта. Особенно критично это для алюминиевых проводов, подверженных ползучести – со временем они ослабляют контакт, даже если он изначально был выполнен правильно.

Для предотвращения перегрева важно использовать только сертифицированные клеммы типа WAGO, винтовые соединения с протяжкой, гильзы под опрессовку или сварку. При нагрузках свыше 16 А категорически не допускается скрутка. Необходим контроль сопротивления изоляции, регулярный осмотр соединений тепловизором, особенно в старом жилищном фонде. Электромонтаж должен выполнять квалифицированный специалист с обязательным использованием тестеров нагрузки и клещей для измерения тока на фазах.

Недостаточное сечение проводников при высокой нагрузке

Проводники с заниженным сечением при превышении допустимого тока начинают перегреваться. Это связано с ростом сопротивления, пропорционального уменьшению площади поперечного сечения. Для меди удельное сопротивление составляет 0,0175 Ом·мм²/м, что означает, что при токе 25 А на участке провода сечением 1,5 мм² длиной 10 м потери составят около 4,4 В, а выделяемая мощность – более 110 Вт. Это приводит к критическому повышению температуры в распределительной коробке, плавлению изоляции и оплавлению контактов.

Для жил из меди при длительной нагрузке свыше 16 А рекомендуется применять провода сечением не менее 2,5 мм². При токах выше 25 А – минимум 4 мм². При этом важно учитывать не номинальное, а фактическое значение потребляемого тока с учётом одновременного включения мощных потребителей: водонагревателей, варочных панелей, кондиционеров.

Особую опасность представляют скрытые участки, где теплоотвод ограничен – в гофре, стяжке или гипсокартонной нише. При недостаточном сечении температура там может достигать 90 °C и выше, что ускоряет старение изоляции и разрушение соединений.

Рекомендовано производить расчет сечения проводников по формуле: S = (I × L × 2 × ρ) / ΔU, где I – ток, L – длина участка, ρ – удельное сопротивление, ΔU – допустимое падение напряжения. Также следует учитывать материал провода: алюминий требует увеличения сечения минимум на 30% по сравнению с медью.

Все соединения в коробке должны быть выполнены с учетом запаса по сечению и обеспечивать минимальные переходные сопротивления. Использование проводов с сечением «впритык» недопустимо даже при установке автоматов соответствующего номинала.

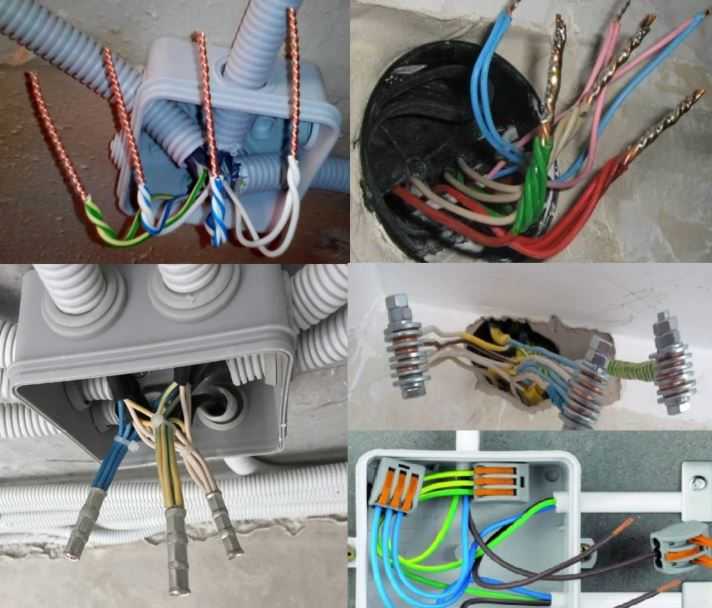

Скрутки без пайки или опрессовки как источник нагрева

Алюминиевые и медные жилы, соединённые скруткой, подвержены электрохимической коррозии. Образующийся оксидный слой дополнительно ухудшает контакт, увеличивая сопротивление. Через 1–2 года эксплуатации сопротивление таких соединений может вырасти в несколько раз, что ускоряет процесс деградации.

Со временем скрутка ослабевает из-за вибраций, термического расширения и усадки материала. Контакт теряет плотность при многократных циклах нагрева и охлаждения. Даже при использовании одинаковых металлов контакт без дополнительной фиксации становится нестабильным.

Для надежности следует использовать пайку с обязательной изоляцией термоусадкой либо опрессовку гильзами с применением пресс-инструмента. Такие соединения сохраняют стабильные электрические характеристики на протяжении всего срока службы.

Категорически запрещается применять скрутки в распределительных коробках без последующей фиксации. Это прямой путь к перегреву, короткому замыканию и возгоранию.

Нарушение изоляции при монтаже или эксплуатации

Повреждение изоляции проводников – частая причина оплавления в распредкоробках. Наиболее критичные участки – места соединений, особенно при использовании скруток без защиты и перегрузке цепи.

• При затягивании кабеля в коробку без гильз или втулок возможно механическое повреждение оболочки. Острые края вводов часто надрезают изоляцию, создавая условия для пробоя.
• Использование кабелей с ПВХ-изоляцией при температуре ниже -10 °C приводит к микротрещинам, которые становятся источником токопроводящих каналов.
• Монтаж в условиях повышенной влажности или с незащищёнными жилами способствует коррозии жил и снижению сопротивления изоляции. Это ускоряет нагрев при токовой нагрузке.
• Перегиб кабеля под острым углом с натяжением разрушает диэлектрический слой. Особенно опасны изгибы у входа в коробку, где механическая нагрузка максимальна.
• При соединении проводов с разными типами изоляции (например, ПЭ и резина) возможно различное термическое расширение и разрушение контакта.

1. Использовать только кабели с температурным и механическим запасом прочности, соответствующим условиям эксплуатации.
2. Применять клеммные соединения с защитой от механических и термических воздействий. Не допускать скруток без пайки или зажимов.
3. Проверять сопротивление изоляции мегомметром после монтажа и периодически в процессе эксплуатации.
4. Избегать прокладки кабеля рядом с источниками тепла и в местах с возможной вибрацией.
5. Обязательное использование термоусадочной изоляции или изолирующих колпачков на соединениях внутри коробки.

Даже локальное повреждение изоляции при токовой нагрузке вызывает точечный перегрев, который распространяется на соседние жилы и ведёт к оплавлению проводки и корпуса коробки.

Неправильный выбор типа соединительных клемм

Некорректный подбор соединительных клемм приводит к локальному перегреву контактов, что часто становится причиной оплавления изоляции и возгорания. Наиболее распространённая ошибка – использование пружинных клемм WAGO в цепях с высокими токами, превышающими 16 А. Эти клеммы рассчитаны на стабильную нагрузку в пределах своего номинала, и их применение в линиях с электроплитами, бойлерами или кондиционерами недопустимо.

Другой частый случай – установка клемм, не рассчитанных на многожильные провода. Если многожильный кабель вставляется без предварительной опрессовки наконечником НШВИ, контакт получается неплотным. Это вызывает микродуги, что при длительной нагрузке приводит к перегреву и разрушению клеммы.

В распределительных коробках с алюминиевыми проводами использование клемм без антикоррозийного слоя недопустимо. Контакт медь-алюминий без специальной пасты и соответствующих клемм приводит к электрохимической коррозии и потере проводимости. Это особенно критично для старых домов с алюминиевой проводкой.

Для цепей освещения с низким током подходят клеммы с пружинным зажимом, но при подключении групп розеток, особенно на кухне, предпочтительнее использовать винтовые клеммы с возможностью протяжки. Их контактное сопротивление ниже, а механическая прочность соединения выше.

Всегда необходимо сверяться с техническим паспортом клемм: рабочее напряжение, допустимый ток, сечение провода. Превышение любого из параметров ведёт к локальному нагреву и разрушению изоляции даже при отсутствии внешней перегрузки.

Повышенное сопротивление в местах соединения

Основная причина локального перегрева – увеличение переходного сопротивления в точках контакта проводников. Даже незначительное ослабление зажима или окисление поверхности контакта увеличивает сопротивление в десятки раз, что при прохождении тока приводит к интенсивному нагреву.

Механическое соединение без достаточного прижима – частая ошибка при монтаже. При токе 16 А и сопротивлении в точке контакта 0,1 Ом выделяется мощность 25,6 Вт: этого достаточно для нагрева до 200 °C за считанные минуты. Повреждение изоляции и оплавление становятся неизбежными.

Окисление алюминиевых проводов ускоряется при повышенной влажности и доступе кислорода. Образующаяся пленка оксида алюминия плохо проводит ток, что многократно увеличивает сопротивление. Для предотвращения этого необходимо использовать контактную пасту и зажимы, рассчитанные на работу с алюминием.

Скрутки без пайки или обжатия недопустимы. Без создания стабильного электрического контакта со временем они ослабевают. Особенно опасны такие соединения в старых распределительных коробках, где использовалась тканевая изоляция и не было клеммных блоков.

Рекомендуется использовать пружинные клеммы с самозажимом или винтовые клеммники с моментным затягиванием. Эти устройства обеспечивают стабильный контакт при изменениях температуры и вибрации.

Долговременная перегрузка линии бытовыми приборами

Перегрузка электролинии в распредкоробке возникает при суммарной нагрузке, превышающей допустимый ток для используемых проводов. Например, медный провод с сечением 1,5 мм² рассчитан на 16–20 А, что соответствует мощности около 3,5–4,5 кВт при напряжении 220 В. Если одновременно включить несколько мощных приборов, например, электрочайник (2 кВт), микроволновку (1,2 кВт) и стиральную машину (2,5 кВт), суммарная нагрузка превысит допустимый предел.

При длительной эксплуатации в таких условиях токи перегрузки вызывают нагрев проводников свыше 70–90 °C, что приводит к деградации изоляции и повышенному риску оплавления контактов и жил. Изоляция теряет эластичность, появляется микротрещины, увеличивается сопротивление, что усиливает локальный нагрев и ускоряет износ соединений.

Рекомендуется провести точный расчет суммарной нагрузки на линию и при необходимости увеличить сечение проводов до 2,5 мм² или выше, особенно для кухонных и бытовых линий с мощными приборами. Использование автоматических выключателей с характеристикой и номиналом, соответствующими расчетным токам, поможет защитить проводку от длительных перегрузок.

Регулярный мониторинг состояния распредкоробок, проверка нагрева и плотности соединений позволяет выявить зоны риска до возникновения аварийных ситуаций.

Окисление контактов в условиях повышенной влажности

Повышенная влажность в распределительных коробках ускоряет процесс окисления металлических контактов, что ведёт к росту электрического сопротивления и локальному нагреву проводников. Окислительные соединения, образующиеся на поверхности контактов, нарушают нормальный контакт и вызывают искрение.

Наиболее уязвимыми считаются контакты из меди и её сплавов, поскольку медь быстро реагирует с влагой и кислородом, образуя оксид меди, плохо проводящий ток. Это повышает вероятность перегрева и оплавления изоляции. Особенно опасна влажность свыше 60% при температуре выше 25°С, так как именно в таких условиях коррозия активизируется.

Рекомендуется использовать герметичные распределительные коробки с классом защиты не ниже IP54, обеспечивающие защиту от проникновения влаги. Для контактов применяют покрытия из серебра или никеля, снижающие скорость окисления. Важно регулярно проверять состояние соединений и при необходимости проводить очистку контактов с помощью специальных средств – например, контактных очистителей на спиртовой или аммиачной основе.

Контроль герметичности и использование антикоррозийных смазок повышают долговечность соединений и снижают риск оплавления. Резьбовые соединения и клеммы следует дополнительно фиксировать и проверять на предмет ослабления, что предотвращает искрение и локальный перегрев.

Ошибки при подключении алюминиевых и медных проводов

Неправильное соединение алюминиевых и медных проводов – одна из основных причин оплавления в распределительных коробках. Ключевые ошибки включают:

• Прямое скручивание алюминия с медью без переходных соединителей. Алюминий и медь имеют разную электрохимическую активность, что приводит к гальванической коррозии и повышению сопротивления контакта.
• Использование неподходящих клемм и зажимов. Клеммы, рассчитанные только на медные провода, при подключении алюминиевых быстро теряют контакт из-за окисления алюминия и деформации проводников под нагрузкой.
• Недостаточная затяжка соединений. При слабом зажиме алюминиевый провод со временем окисляется, контакт ухудшается, что провоцирует нагрев и оплавление.
• Отсутствие антикоррозионной обработки. Для алюминиевых соединений необходимо использовать пасты или гели, препятствующие окислению и повышению контактного сопротивления.
• Игнорирование разницы теплового расширения металлов. При нагреве алюминий расширяется сильнее, чем медь, что при жестких соединениях вызывает ослабление контакта и появление искр.

Для безопасного подключения алюминиевых и медных проводов рекомендуется:

1. Использовать специальные переходные клеммы (компаунды), сертифицированные для разнотипных металлов.
2. Обрабатывать алюминиевые контакты антикоррозионными пастами с контактными свойствами.
3. Обеспечивать надежную и равномерную затяжку соединений с контролем усилия.
4. Проводить периодические проверки и профилактическое обслуживание соединений в распредкоробках.
5. При необходимости заменять алюминиевые провода на медные для снижения риска перегрева и увеличения надежности.

Вопрос-ответ:

Почему провода в распределительной коробке могут оплавиться?

Оплавление проводов часто происходит из-за повышенного электрического тока, превышающего допустимые нормы. Это может быть вызвано плохим контактом, неправильным подбором сечения проводов, коррозией или повреждением изоляции. Все это приводит к выделению тепла в месте соединения и, как следствие, оплавлению.

Как плохое соединение проводов влияет на их нагрев и оплавление?

Если соединение проводов ненадежное, например, ослаблены винтовые клеммы или плохо затянуты зажимы, контакт становится неплотным. В местах плохого контакта сопротивление увеличивается, что приводит к нагреву при прохождении тока. Со временем температура поднимается до уровня, при котором изоляция начинает плавиться, и возникает риск короткого замыкания или пожара.

Можно ли использовать провода меньшего сечения, чем рекомендует электросхема, и что будет в этом случае?

Использование проводов с меньшим сечением, чем требуется, увеличивает нагрузку на них. При протекании заданного тока такие провода нагреваются сильнее, что повышает вероятность оплавления изоляции и повреждения соединений. Это опасно и может привести к возгоранию. Всегда следует выбирать провод с подходящим сечением, рассчитанным на максимальную нагрузку.

Какие признаки указывают на то, что в распределительной коробке провода начинают оплавляться?

Основные признаки — это появление запаха гари, потемнение или деформация изоляции, а также ощущение тепла при прикосновении к коробке. Иногда можно заметить искрение или слышать треск. Если заметить хотя бы один из этих признаков, необходимо сразу проверить соединения и провести диагностику электрической цепи.

Какие меры нужно принять, чтобы избежать оплавления проводов в распределительной коробке?

Для предотвращения оплавления важно использовать провода с правильным сечением, надежно фиксировать все соединения, регулярно проверять состояние изоляции и контактов. При монтаже следует избегать перегрузок цепей и использовать защитные устройства — автоматы или предохранители. Также полезно проводить периодическую инспекцию распределительной коробки для своевременного выявления и устранения проблем.
