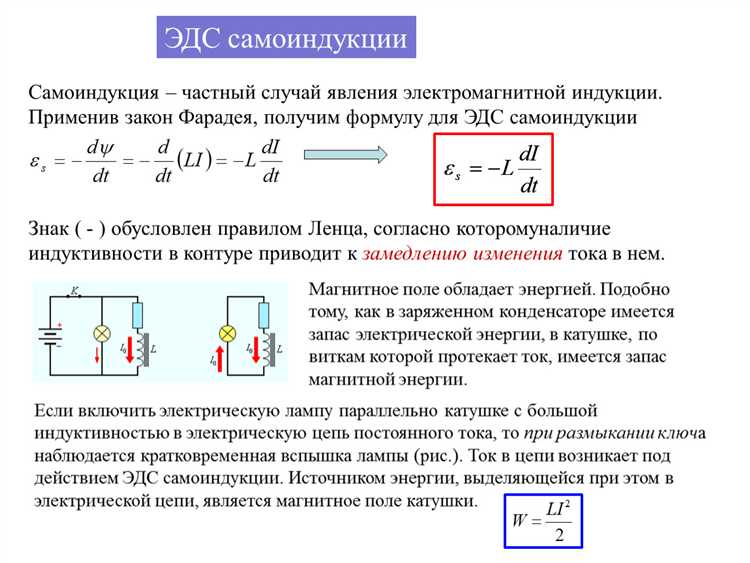

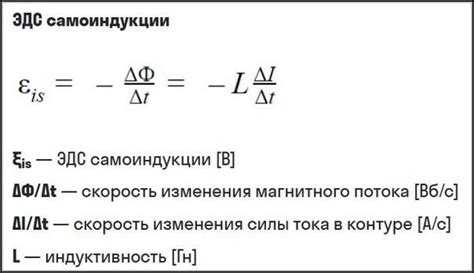

Формула ЭДС самоиндукции выражается как ε = -L (dI/dt), где ε – электродвижущая сила, L – индуктивность, dI/dt – скорость изменения тока. Минус в этой формуле не случайность – он отражает фундаментальное свойство индуктивности противодействовать изменению тока.
Знак «минус» связан с законом Ленца, который гласит: возникающая ЭДС всегда направлена так, чтобы препятствовать изменению магнитного потока, вызвавшего её. Без этого знака формула не учитывала бы обратную связь, обеспечивающую устойчивость электрической цепи и предотвращающую резкие скачки напряжения.
Практические измерения и расчёты показывают, что игнорирование знака приводит к неверному прогнозированию реактивного сопротивления и энергии, запасаемой в магнитном поле. Это особенно критично при проектировании высокочастотных и силовых устройств, где точное управление индуктивными эффектами напрямую влияет на надёжность и эффективность работы.
Что обозначает знак минус в законе Ленца для эдс самоиндукции
Знак минус в формуле ЭДС самоиндукции отражает принцип противодействия изменениям магнитного потока, порождающим индукционный ток. Это не просто математический знак, а физическое выражение закона сохранения энергии и инерции электромагнитной системы.
Если поток магнитного поля внутри контура увеличивается, индуцированное напряжение создаёт ток, который генерирует магнитное поле, направленное противоположно возрастанию исходного потока. Аналогично, при уменьшении потока индукционный ток действует так, чтобы попытаться сохранить поток, создавая поле, совпадающее по направлению с исходным.
Минус в формуле указывает на обратную зависимость между изменением магнитного потока и индуцированной ЭДС, что исключает возможность самопроизвольного нарастания энергии в системе. Без этого знака система нарушала бы фундаментальные законы физики, позволяя бесконечное увеличение энергии без внешнего воздействия.
Практически это означает, что ЭДС самоиндукции является регулятором изменения тока в цепи: при попытке резкого увеличения тока самоиндукция создаёт напряжение, противодействующее этому росту, тем самым сглаживая переходные процессы и защищая элементы цепи от повреждений.
Как направление индукционного тока связано с изменением магнитного потока
Направление индукционного тока определяется законом Ленца, который формулирует связь между изменением магнитного потока и возникающей ЭДС самоиндукции. Если магнитный поток через контур увеличивается, индуцированный ток создаёт магнитное поле, направленное противоположно этому увеличению. Аналогично, при уменьшении магнитного потока индуцированный ток порождает поле, стремящееся компенсировать уменьшение.
Измерение направления индукционного тока возможно с помощью правила правой руки: если четыре пальца указывают направление изменения магнитного потока, то отогнутый большой палец покажет направление индукционного тока в проводнике.
Данная связь обеспечивает противодействие изменению магнитного потока, что и отражается в отрицательном знаке формулы ЭДС самоиндукции. Это значит, что индукционный ток всегда направлен так, чтобы создавать магнитное поле, противодействующее изменению внешнего магнитного поля, а не усиливающее его.
При практическом расчёте индукционного тока следует учитывать мгновенное направление изменения магнитного потока: при росте потока индукционный ток формируется по часовой стрелке или против неё в зависимости от конкретной ориентации контура, но всегда с учётом сохранения закона Ленца и сохранения энергии системы.

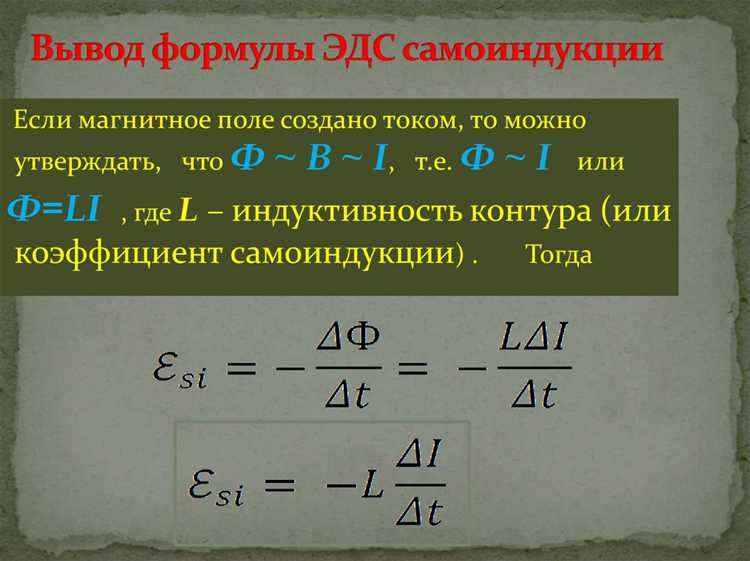

Причина возникновения противодействия изменениям тока в катушке
Противодействие изменениям тока в катушке связано с явлением самоиндукции, которое возникает из-за индукционного тока, индуцируемого во внутрикатушечном магнитном поле. Это обусловлено следующими факторами:
- Закон Фарадея: изменение тока вызывает изменение магнитного потока через витки катушки, что индуцирует электродвижущую силу (ЭДС), направленную противоположно изменению тока.
- Закон Ленца: индукционная ЭДС всегда стремится поддерживать исходный ток, то есть создавать ток, который компенсирует изменение внешнего тока.
- Индуктивность катушки (L): параметр, количественно характеризующий способность катушки создавать ЭДС самоиндукции. Чем выше L, тем сильнее противодействие изменениям тока.
- Время нарастания тока: быстрое изменение тока вызывает большую ЭДС, что выражается в значительном сопротивлении изменению тока.
Эти явления имеют практическое значение при проектировании электрических цепей и устройств:
- Для минимизации негативных эффектов быстрых скачков тока рекомендуется использовать катушки с оптимально подобранной индуктивностью.
- В схемах с высокочастотными сигналами важна корректировка параметров катушки, чтобы избежать нежелательного задерживания изменения тока.
- При расчетах следует учитывать не только номинальную индуктивность, но и её зависимость от частоты и материала сердечника.
Таким образом, противодействие изменениям тока в катушке – прямое следствие закона сохранения энергии, реализованного через индукцию ЭДС, направленной на стабилизацию тока.
Роль закона сохранения энергии в формулировке знака минус
Минус в формуле ЭДС самоиндукции непосредственно связан с законом сохранения энергии. При изменении магнитного потока через контур возникает индуцированное электрическое поле, которое создает ток, стремящийся противодействовать исходному изменению. Это противодействие обусловлено необходимостью предотвращения самопроизвольного увеличения или уменьшения энергии системы без внешнего воздействия.
ЭДС самоиндукции пропорциональна скорости изменения тока, что приводит к появлению индуктивной реакции, препятствующей резкому изменению тока. Знак минус указывает на то, что энергия, затрачиваемая на увеличение тока, аккумулируется в магнитном поле катушки и не возникает из ничего. Если бы знак был положительным, это означало бы нарушение сохранения энергии – система бы сама создавала энергию.
Практическое следствие знака минус – необходимость подачи энергии извне для изменения состояния тока в индуктивности. Таким образом, минус отражает фундаментальный принцип: изменение тока вызывает противодействующую ЭДС, обеспечивающую баланс между энергией, вложенной в магнитное поле, и энергией, отдаваемой системой.

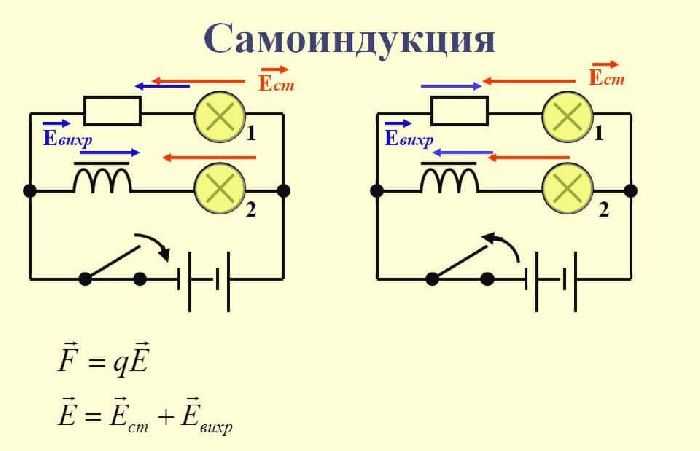

Как минус в формуле помогает определить направление индукционного тока
Минус в формуле ЭДС самоиндукции, \(\mathcal{E} = -L \frac{dI}{dt}\), отражает правило Ленца. Этот знак указывает, что индуцированная ЭДС всегда противодействует изменению тока, вызвавшему её.
Направление индукционного тока определяется так: если ток в цепи растёт, индуцированная ЭДС создает ток в противоположном направлении, препятствуя увеличению. Если ток уменьшается, индуцированная ЭДС порождает ток, поддерживающий исходное направление.
Практически это значит, что знак минус задаёт ориентацию магнитного поля, создаваемого индукционным током, противоположную изменению внешнего поля. При вычислениях это позволяет однозначно определить полярность индуцированной ЭДС, избегая ошибок при анализе цепи.
Для точного определения направления индукционного тока применяют метод «правой руки» вместе с правилом Ленца: большой палец показывает направление изменения тока, а скрученные пальцы – направление индуцированного тока, обусловленного минусом в формуле.
Примеры расчётов эдс самоиндукции с учётом знака минус
Рассмотрим катушку индуктивностью L = 0,5 Гн, в которой ток изменяется по закону I(t) = 3t А, где t – время в секундах. Найдём ЭДС самоиндукции в момент t = 2 с. Производная тока по времени: dI/dt = 3 А/с. ЭДС самоиндукции вычисляется по формуле ε = -L (dI/dt), следовательно, ε = -0,5 × 3 = -1,5 В. Минус означает, что направление ЭДС противоположно направлению изменения тока, что важно учитывать при построении схем и выборе полярности.
Другой пример: катушка с индуктивностью L = 1,2 Гн подключена к источнику тока, изменяющемуся по закону I(t) = 5 — 4t А. Определим ЭДС самоиндукции в момент t = 1 с. Найдём dI/dt = -4 А/с. Подставляя в формулу, получаем ε = -1,2 × (-4) = +4,8 В. Положительный знак ЭДС указывает на то, что ЭДС направлена так, чтобы препятствовать уменьшению тока. Таким образом, знак минус в формуле сохраняет физический смысл противодействия изменениям тока.
При расчетах ЭДС самоиндукции важно внимательно брать знак производной тока. Если ток растёт, dI/dt положительно, ЭДС будет иметь отрицательное значение, направленное против возрастания. Если ток убывает, dI/dt отрицательно, ЭДС меняет знак, стимулируя сохранение тока. Игнорирование знака минус приводит к неправильной оценке направлений токов и напряжений в цепи, что критично при проектировании электрических схем с индуктивными элементами.
Вопрос-ответ:
Почему в формуле ЭДС самоиндукции появляется минус?
Минус в формуле ЭДС самоиндукции отражает закон сохранения энергии и принцип противодействия изменению тока. Этот знак показывает, что наведённая ЭДС направлена так, чтобы препятствовать изменению тока в катушке, создавая противодействующую силу, которая стремится сохранить состояние системы неизменным.
Как физически объяснить отрицательный знак в выражении для ЭДС самоиндукции?
Отрицательный знак связан с явлением, которое называют явлением самоиндукции: изменение тока вызывает изменение магнитного потока, что индуцирует ЭДС, направленную против изменения тока. Этот знак показывает, что система стремится «сопротивляться» быстрому изменению магнитного поля, создавая ЭДС, направленную в противоположную сторону от изменения.
Можно ли представить минус в формуле ЭДС самоиндукции как проявление закона Ленца?
Да, именно закон Ленца объясняет, почему в формуле появляется минус. Он гласит, что индукционная ЭДС всегда направлена так, чтобы препятствовать изменению магнитного потока, которое её вызвало. Этот отрицательный знак математически выражает факт, что индукционная ЭДС действует против изменения тока, тем самым обеспечивая устойчивость электрической цепи.
Что было бы, если бы в формуле ЭДС самоиндукции не было минуса? Как бы это повлияло на поведение цепи?
Если бы минус отсутствовал, то наведённая ЭДС способствовала бы увеличению изменения тока, а не препятствовала ему. Это означало бы, что цепь стала бы нестабильной, так как любое изменение тока усиливалось бы, что противоречит наблюдаемому поведению реальных электрических цепей и законам физики. Таким образом, отрицательный знак обеспечивает отрицательную обратную связь, стабилизирующую ток в цепи.
