Для чего применяются плавкие предохранители

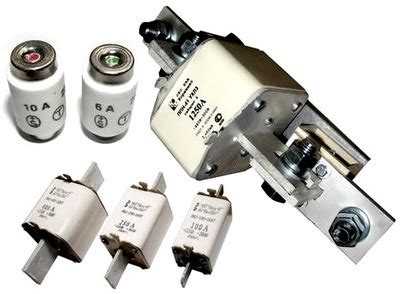

Плавкие предохранители – это элементы электрических цепей, предназначенные для защиты оборудования от токов короткого замыкания и перегрузки. Их конструкция основана на принципе теплового разрушения проводника: при превышении допустимого тока плавкая вставка нагревается до точки плавления и размыкает цепь. Такой способ защиты отличается высокой скоростью срабатывания и простотой реализации.

В отличие от автоматических выключателей, предохранители не требуют сложного механизма отключения. Это делает их надежными в условиях, где важно минимизировать количество подвижных частей. Например, в распределительных щитах с высокой плотностью компонентов или в силовых цепях постоянного тока, где критична инерционность срабатывания.

При выборе предохранителя учитываются номинальный ток, предельная отключающая способность и класс срабатывания (gG, aM и др.). Для защиты электродвигателей применяются модели класса aM, обеспечивающие устойчивость к пусковым токам, но реагирующие на короткие замыкания. В цепях освещения и бытовой нагрузки используются универсальные предохранители класса gG.

Важно соблюдать требования к установке: предохранители монтируются в держатели, обеспечивающие надежный контакт и теплоотвод. Недопустимо использовать предохранитель с превышающим номиналом – это приводит к повреждению оборудования при аварии. Рекомендуется использовать только сертифицированную продукцию с документированными характеристиками времени-токовой зависимости.

Как работает плавкий предохранитель: физические принципы

Плавкий предохранитель защищает электрические цепи за счёт контролируемого разрушения проводника при превышении заданного тока. Внутри корпуса размещена плавкая вставка из металла с низкой температурой плавления – чаще всего используется сплав олова, свинца или серебра. Выбор материала определяется его стабильными термическими свойствами и способностью к предсказуемому расплавлению при заданной величине тока.

Работа предохранителя основана на эффекте Джоуля–Ленца: при прохождении тока через проводник происходит его нагрев, пропорциональный квадрату тока и сопротивлению вставки. Когда ток превышает номинальный уровень, тепловая энергия не успевает рассеиваться, температура стремительно растёт, и металл вставки плавится. Это разрывает цепь и предотвращает дальнейшее повреждение оборудования или возгорание.

Критическим параметром является время-токовая характеристика. Она определяет, за какое время вставка расплавится при том или ином токе. Быстродействующие предохранители срабатывают мгновенно при перегрузке, тогда как инерционные выдерживают кратковременные токовые пики, например, при запуске электродвигателей.

Также важна способность предохранителя безопасно разрывать цепь. При высоких токах плавление сопровождается дугообразованием. Для подавления дуги применяют наполнители из кварцевого песка, поглощающие тепло и гасящие плазменный канал. Конструкция корпуса препятствует выбросу продуктов расплава наружу.

Эффективность предохранителя зависит от точности соответствия номинального тока условиям эксплуатации, качества материалов, теплопередачи к окружающей среде и стабильности характеристик при старении. При выборе следует учитывать пиковые нагрузки, длительность импульсов и допустимые пределы нагрева защищаемых компонентов.

Какие номиналы тока бывают и как их правильно выбрать

Плавкие предохранители выпускаются с номиналами тока от 0,1 А до 125 А и выше. Наиболее распространённые значения: 0,5 А, 1 А, 2 А, 3,15 А, 5 А, 6,3 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А и 100 А. Выбор номинала должен строго соответствовать току, потребляемому защищаемой цепью.

Расчет номинала основывается на максимальном рабочем токе устройства с запасом 20–30% для кратковременных пусковых токов. Например, если ток нагрузки составляет 2 А, рекомендуется использовать предохранитель на 2,5–3 А. Для цепей с высоким пусковым током, как у электродвигателей, выбираются медленносрабатывающие предохранители с увеличенным номиналом.

Нельзя ориентироваться только на сечение провода или напряжение сети – номинал подбирается по току нагрузки. Превышение номинала приводит к риску повреждения оборудования, а заниженное значение вызывает ложные срабатывания. В низковольтной электронике широко применяются предохранители от 0,1 А до 3,15 А. В бытовой технике – от 6,3 А до 16 А. В электросетях и промышленности – от 20 А и выше.

Важно учитывать тип нагрузки. Для постоянного тока подбираются предохранители с высокой дугогасительной способностью. Для переменного – учитывается частота и наличие индуктивной составляющей. Использование неподходящего номинала или типа предохранителя приводит к перегреву проводки и отказу защиты.

Чем отличаются предохранители для переменного и постоянного тока

Предохранители для постоянного тока рассчитаны на разрыв дуги, возникающей при более стабильном токе, который не меняет направления. Это требует увеличенного расстояния между контактами и использования дугогасительных материалов, способных эффективно прерывать ток при напряжении до 1000 В DC. В большинстве случаев применяются керамические корпуса и наполнитель из кварцевого песка для охлаждения и поглощения энергии дуги.

В системах переменного тока, где напряжение периодически меняет полярность, предохранители могут использовать более компактную конструкцию. Самопогашение дуги облегчается благодаря естественному переходу тока через ноль, что снижает нагрузку на дугогасительную среду. Эти предохранители чаще всего применяются при напряжениях 220–400 В AC и имеют меньшие габариты по сравнению с аналогами для DC.

Нельзя заменять предохранители AC на DC без учета характеристик – в DC-сети AC-предохранитель может не справиться с разрывом цепи, что приведет к разрушению корпуса и возгоранию. При подборе учитывается не только номинальный ток, но и напряжение, тип нагрузки и предполагаемые условия эксплуатации. Для DC важна также скорость срабатывания: предпочтительны быстродействующие модели с высокой дугогасительной способностью.

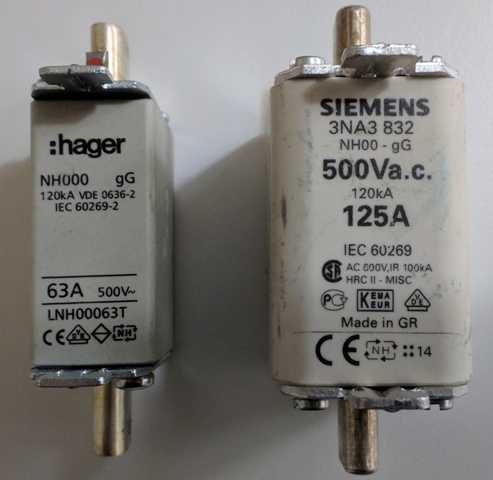

На корпусе всегда указывается тип тока (AC или DC), номинальные параметры и характеристики размыкания. Использование неподходящего типа предохранителя критично в тяговых установках, солнечных системах, преобразователях частоты и других ответственных цепях.

Где устанавливаются предохранители в электрощите квартиры

Плавкие предохранители в электрощите квартиры размещаются на DIN-рейке в ряду с автоматическими выключателями. Их основная функция – защитить отдельные цепи при коротком замыкании и значительном превышении тока. Располагаются они после вводного автомата и, как правило, перед группами автоматов, обслуживающих розеточные и осветительные линии.

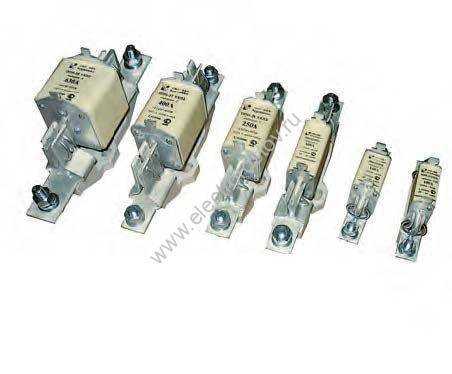

Если предохранители используются вместо автоматов, их устанавливают в держатели типа ППН или ПР на ту же DIN-рейку. Для цепей, где важна высокая чувствительность к токовым перегрузкам, предпочтительны предохранители с низким номиналом – например, 6,3 А или 10 А, в зависимости от мощности подключённой нагрузки.

Рекомендация: предохранители необходимо маркировать согласно обслуживаемой цепи. Это упрощает диагностику при срабатывании и снижает риск ошибок при замене. Важно обеспечить доступ к ним без демонтажа других компонентов щита.

Нельзя монтировать предохранители вне защищённого корпуса или оставлять без клеммных крышек. Это нарушает требования ПУЭ и повышает риск поражения электрическим током.

Можно ли заменить предохранитель на автоматический выключатель

Замена плавкого предохранителя на автоматический выключатель возможна, но требует учета ряда технических факторов. Автоматический выключатель выполняет те же защитные функции, однако отличается по принципу действия, эксплуатационным характеристикам и требованиям к установке.

• Автомат срабатывает многократно, тогда как предохранитель требует замены после срабатывания.
• Автоматический выключатель обеспечивает более точную защиту благодаря настраиваемым характеристикам по току отсечки и времени срабатывания.
• Для корректной замены необходимо подобрать автомат с идентичным номиналом тока, соответствующим защитной характеристике предохранителя.

Важно учитывать конструктивные особенности щита. В старых электроустановках с цоколями под плавкие вставки установка автоматов возможна только при наличии переходников или полной замене монтажной базы. Неправильный монтаж приводит к перегреву, потере контакта и нарушению работы системы.

1. Проверьте тип сети: автомат должен соответствовать рабочему напряжению и току короткого замыкания.
2. Определите тип нагрузки: для индуктивных цепей выбирайте автомат с характеристикой C или D, а не стандартный предохранитель.
3. Убедитесь в наличии достаточного пространства в распределительном щите для установки автомата нужного типоразмера.

В некоторых случаях замена недопустима. Например, в оборудовании, где предохранители служат элементами селективной защиты или частью встроенных систем контроля. В этих случаях автоматический выключатель может нарушить логику защиты и вызвать ложные срабатывания или отказ в отключении при аварии.

Замена должна производиться только после расчетов и консультации со специалистом. Без этого невозможно гарантировать безопасность и соответствие нормам ПУЭ и ГОСТ.

Что учитывать при замене вышедшего из строя предохранителя

При замене предохранителя необходимо строго соблюдать номинальные параметры оригинального элемента. В первую очередь важен ток срабатывания – он должен точно соответствовать указанному в технической документации для конкретного узла. Превышение допустимого тока чревато повреждением оборудования, а занижение вызовет частые ложные срабатывания.

Обратите внимание на тип плавкого вставки: быстрорасплавляемый или медленнодействующий. Использование неподходящего типа приводит к некорректной защите цепи. Например, для электродвигателей применяют медленнодействующие предохранители, чтобы выдержать пусковые токи.

Напряжение предохранителя должно быть равно или превышать рабочее напряжение цепи. Установка предохранителя с меньшим номиналом напряжения вызывает пробой и может привести к пожару.

Материал и конструкция корпуса влияют на безопасность эксплуатации: для высоковольтных и мощных цепей выбирайте предохранители с соответствующими характеристиками по тепловыделению и механической прочности.

Не менее важна корректная установка – предохранитель должен плотно и без люфтов фиксироваться в гнезде, обеспечивая надежный контакт. Контакты и держатель необходимо очистить от окислов и загрязнений перед монтажом.

При замене избегайте использования предохранителей с повреждениями, даже если они внешне исправны. Оригинальные изделия от проверенных производителей гарантируют стабильность характеристик и безопасность.

Как определить, сгорел ли предохранитель, без приборов

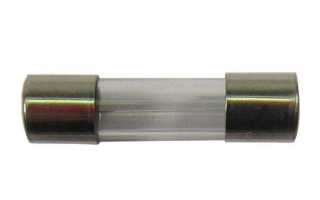

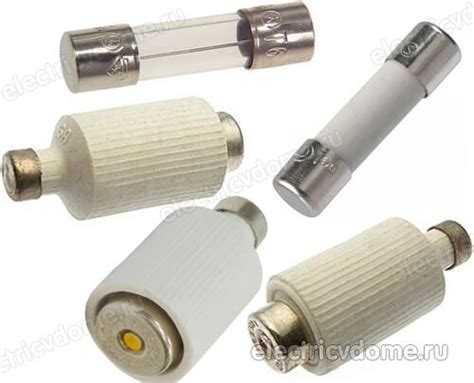

В керамических и непрозрачных корпусах определить повреждение сложнее. В этом случае аккуратно снимите предохранитель и проведите лёгкое постукивание по нему. Если внутри слышен металлический обломок, предохранитель вероятно сгорел. Также можно осторожно понюхать корпус – запах гари указывает на повреждение.

Обращайте внимание на контакты и клеммы: окисление или следы плавления указывают на неисправность. При отсутствии явных признаков повреждения рекомендуется заменить предохранитель для исключения скрытых дефектов, так как визуальный осмотр не всегда гарантирует точный результат.

Какие ошибки при установке предохранителей приводят к пожару

Неправильная установка плавких предохранителей часто становится причиной перегрева и возгорания электрооборудования. Основные ошибки, ведущие к пожару, связаны с несоответствием характеристик предохранителя и электросети, а также с нарушением правил монтажа.

• Использование предохранителей с неподходящим номинальным током. Если номинал выбран выше расчетного тока цепи, предохранитель не сработает при перегрузке, что вызовет перегрев проводов и возможный пожар.
• Установка предохранителей низкого качества или с поврежденными элементами. Дешевые или поврежденные предохранители могут не расплавиться при перегрузке, что приводит к протеканию тока в опасном режиме.
• Неправильный монтаж контактов предохранителя. Плохой контакт вызывает искрение, локальный нагрев и разрушение корпуса, что повышает риск возгорания.
• Отсутствие или неправильная установка держателей предохранителей. Предохранители должны надежно фиксироваться и обеспечивать стабильное электрическое соединение. Некачественные держатели приводят к люфтам и перегреву.
• Использование предохранителей с другими типами срабатывания, чем предусмотрено для конкретной цепи. Медленное срабатывание при коротком замыкании не защитит оборудование, быстрое срабатывание – вызовет ложные отключения.
• Повторное использование предохранителей после срабатывания без проверки состояния. Поврежденный элемент может не обеспечить должной защиты в следующий раз.

Для предотвращения пожаров необходимо:

1. Подбирать предохранители с номиналом, точно соответствующим расчетным параметрам цепи.
2. Использовать только сертифицированные изделия от проверенных производителей.
3. Обеспечивать надежное механическое и электрическое соединение предохранителей с помощью правильных держателей и инструментов.
4. Проводить регулярный осмотр и замену предохранителей после срабатывания или при обнаружении повреждений.
5. Следовать требованиям нормативных документов и инструкциям производителя по монтажу и эксплуатации.

Вопрос-ответ:

Для чего предназначены плавкие предохранители в электрических цепях?

Плавкие предохранители служат для защиты электрических цепей от перегрузок и коротких замыканий. При возникновении избыточного тока тонкая плавкая вставка внутри предохранителя плавится, разрывая цепь и предотвращая повреждение оборудования или проводки.

Какие основные виды плавких предохранителей существуют и в чем их различия?

Существуют быстродействующие и плавкие предохранители с задержкой срабатывания. Быстродействующие реагируют почти мгновенно на перегрузки, защищая чувствительную электронику. Предохранители с задержкой выдерживают кратковременные пусковые токи, не прерывая цепь без необходимости. Выбор зависит от характеристик защищаемого устройства.

Как правильно подбирать плавкий предохранитель для конкретного электрического устройства?

При подборе нужно учитывать номинальный ток нагрузки, максимальное рабочее напряжение и тип нагрузки. Предохранитель должен иметь номинал чуть выше максимального тока потребления, чтобы не срабатывать при обычной работе, но при этом надежно защищать от перегрузок и коротких замыканий.

В каких областях чаще всего применяются плавкие предохранители?

Плавкие предохранители широко используют в бытовой технике, промышленном оборудовании, автомобильной электронике и энергетических системах. Они обеспечивают защиту от аварийных ситуаций, предотвращая возгорания и повреждение дорогостоящих компонентов.

Можно ли повторно использовать плавкий предохранитель после срабатывания?

Нет, после того как плавкая вставка расплавилась и разорвала цепь, предохранитель теряет свою работоспособность и требует замены. Повторное использование невозможно, так как функция защиты будет нарушена, что может привести к опасным ситуациям.

Для чего служат плавкие предохранители в электрических цепях?

Плавкие предохранители защищают электрические устройства и проводку от повреждений, вызванных чрезмерным током. При превышении заданного значения тока они размыкают цепь, предотвращая возможные пожары и выход оборудования из строя.

В каких сферах обычно применяются плавкие предохранители и почему?

Плавкие предохранители широко используются в бытовой технике, промышленном оборудовании и транспортных средствах. Их выбирают за простоту конструкции, надежность и способность быстро разрывать цепь при перегрузках, что помогает избежать серьезных повреждений и обеспечивает безопасность эксплуатации.
