Как определить диаметр пнд трубы для водопровода

Диаметр ПНД трубы напрямую влияет на давление, расход и стабильность водоснабжения. Неправильно подобранный размер может привести к падению давления в точках водоразбора, шуму в системе и увеличению затрат на прокладку коммуникаций. Поэтому расчет диаметра нужно проводить на основе реальных параметров, а не «на глаз».

При выборе следует учитывать длину трубопровода, суммарный расход воды, количество точек потребления и рабочее давление в системе. Например, для водопровода в частном доме с тремя точками водоразбора (кухня, ванная, уличный кран) при общем расходе до 1,5 м³/ч оптимальным считается диаметр 25 мм. При увеличении расхода до 3 м³/ч целесообразно использовать трубу 32 мм.

Если длина трассы превышает 30 метров, важно учитывать потери давления. При протяжённости 50 метров и выше с расходом 2 м³/ч труба 25 мм может оказаться недостаточной – потребуется 32 мм или даже 40 мм, чтобы сохранить стабильное давление у потребителя. Использование слишком большого диаметра также неэффективно: это увеличивает стоимость материала и монтажных работ без ощутимой пользы.

Выбор диаметра ПНД трубы – это баланс между гидравлическими характеристиками и экономической целесообразностью. Пренебрежение расчетами ведет к снижению ресурса оборудования и неравномерному давлению в системе. Оптимальный результат достигается только при точном определении потребностей конкретного объекта.

Определение диаметра ПНД трубы для водопровода

Выбор диаметра ПНД трубы зависит от расчетного расхода воды, протяжённости трубопровода и типа системы – гравитационной или под напором. Основной ориентир – максимальный одновременный расход воды в системе, выражаемый в литрах в секунду.

Для частного дома с одним санузлом, кухней и душем достаточен внутренний диаметр трубы 20–25 мм. Если планируется подключение нескольких точек водоразбора одновременно (два санузла, полив, бытовая техника), предпочтительнее 32 мм. При подключении к магистрали с высоким расходом или большой длиной ввода (более 30 м) рекомендуется диаметр 40 мм и выше.

При длине трассы свыше 50 м увеличение диаметра на шаг (например, с 25 до 32 мм) позволяет снизить потери давления. Для насосных систем учитывается также производительность насоса. Например, при напоре 3 бар и расходе 2 м³/ч оптимален диаметр 32 мм.

Минимальный внутренний диаметр должен обеспечивать скорость потока 0,6–2 м/с. При скорости ниже 0,6 м/с возможен застой воды, выше 2 м/с – износ труб и шум. Диаметр выбирается с учётом SDR трубы: чем выше SDR, тем тоньше стенка и больше внутренний проход при равном внешнем диаметре.

При скрытой прокладке важно закладывать запас диаметра, особенно если возможны расширения системы. Важно учитывать, что ПНД трубы измеряются по наружному диаметру, а полезный внутренний проход зависит от толщины стенки, которая определяется классом прочности (например, SDR11, SDR17).

Как выбрать диаметр ПНД трубы в зависимости от потребления воды

Диаметр ПНД трубы напрямую влияет на давление в системе и возможность обеспечить необходимый расход воды. При выборе следует учитывать суммарное водопотребление всех подключённых точек: кранов, душа, стиральной машины и прочего оборудования.

Минимальный внутренний диаметр для систем с малым расходом (до 0,3 л/с) – 20 мм. Такой вариант подходит для дач с одним краном и минимальным водоразбором. При одновременном использовании нескольких точек, например, кухни и санузла, рекомендуется диаметр не менее 25 мм.

Для частного дома с двумя санузлами, кухней и стиральной машиной средний расход достигает 0,6–1,0 л/с. В этом случае оптимальный выбор – труба с внутренним диаметром 32–40 мм. Это обеспечивает стабильное давление при одновременном включении нескольких приборов.

Если предполагается подключение к насосу с расходом свыше 1,5 л/с, а также для систем с длиной трассы более 50 метров, требуется труба от 50 мм. При превышении длины магистрали на каждые 10 метров давление падает примерно на 0,1 бар, поэтому увеличение диаметра компенсирует потери напора.

При выборе учитывается не только пиковое потребление, но и напор на выходе из насоса или центральной системы. Чем выше исходное давление, тем меньший диаметр допустим при прочих равных. Однако при слабом напоре или большой протяжённости трассы лучше заложить диаметр с запасом.

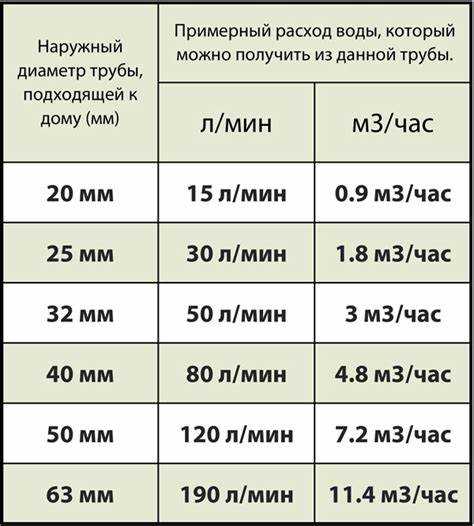

Рекомендуемые минимальные диаметры труб в зависимости от водоразбора приведены ниже:

Окончательное решение следует принимать с учётом длины трассы, количества подключений и напора в системе. При сомнениях лучше выбрать диаметр с запасом – это снизит риски падения давления при пиковых нагрузках.

Расчет диаметра ПНД трубы по длине водопровода и напору

Диаметр ПНД трубы напрямую зависит от протяжённости трассы и необходимого напора в точке разбора. При увеличении длины водопровода возрастает гидравлическое сопротивление, что снижает давление на выходе. Чтобы компенсировать потери, необходимо правильно подобрать внутренний диаметр трубы.

Для расчета используют формулу Дарси–Вейсбаха: h = λ * (L/D) * (V²/2g), где h – потери напора (м), λ – коэффициент сопротивления (0,02–0,03 для ПНД), L – длина трассы (м), D – внутренний диаметр трубы (м), V – скорость потока (м/с), g – ускорение свободного падения (9,81 м/с²).

Оптимальная скорость воды в бытовом водопроводе – 0,9–1,5 м/с. При меньших значениях увеличивается застой, при больших – возрастает шум и износ. Исходя из этого, при длине магистрали до 50 м и расходе до 1 м³/ч, достаточно трубы с внутренним диаметром 20 мм. Для протяжённости 50–100 м и расходе 2–3 м³/ч требуется минимум 25 мм. При длине свыше 100 м с сохранением напора 2–3 бара – не менее 32 мм.

Если насос обеспечивает напор 4 бара, но трасса составляет 150 м, при использовании трубы 25 мм давление в точке потребления может упасть до 1 бара. Увеличение диаметра до 32 мм позволяет сохранить более 2,5 бар при том же расходе. Точное значение потерь можно определить расчётом по формуле с учётом фактического расхода и шероховатости трубы.

При проектировании протяжённых систем (>100 м) рекомендуют закладывать запас диаметра минимум на 1 ступень выше требуемого. Это обеспечивает стабильный напор, снижает нагрузку на насос и продлевает срок службы системы.

Влияние внутреннего диаметра ПНД трубы на давление в системе

Внутренний диаметр ПНД трубы напрямую влияет на гидравлическое сопротивление, что, в свою очередь, определяет уровень давления в системе. При постоянном расходе воды уменьшение внутреннего диаметра приводит к увеличению скорости потока, что повышает потери на трение.

• Для трубы с внутренним диаметром 20 мм при расходе 1 м³/ч потери давления составляют около 1,6 бар на 100 м.
• При увеличении диаметра до 32 мм на том же участке и при том же расходе потери снижаются до 0,2 бар.
• Если длина трубопровода превышает 50 метров, выбор диаметра менее 25 мм приводит к значительным потерям и нестабильному давлению в точках водоразбора.

Увеличение диаметра не только снижает потери давления, но и позволяет использовать более длинные участки без необходимости установки дополнительных насосов. Это особенно важно в одноэтажных зданиях и системах без накопительных баков.

1. При общей длине до 30 м и расходе до 0,5 м³/ч можно использовать трубу с диаметром 20 мм.
2. Для систем до 70 м с расходом до 1 м³/ч оптимален диаметр 25–32 мм.
3. Если протяженность превышает 100 м или есть более трёх точек водоразбора, минимально рекомендуемый диаметр – 32 мм.

Недооценка этого параметра приводит к тому, что при одновременном открытии нескольких кранов давление резко падает. При правильном подборе диаметра система сохраняет стабильность даже при пиковом потреблении.

Допустимая скорость потока воды в ПНД трубах разного диаметра

Скорость воды в трубопроводе из ПНД оказывает прямое влияние на уровень гидравлических потерь, шум, износ фитингов и вероятность возникновения гидроударов. Оптимальная скорость ограничивается как нормативами, так и практическими соображениями.

Для систем холодного водоснабжения рекомендуется поддерживать скорость потока в диапазоне 0,6–1,5 м/с. Превышение значения 2 м/с допустимо только в магистралях при отсутствии резких поворотов и при наличии компенсаторов давления.

В трубах диаметром 20 мм скорость не должна превышать 1 м/с при бытовом использовании, иначе возрастает шум и нагрузка на соединения. Для труб 25 мм и 32 мм допустимо до 1,2 м/с при стабильном давлении. В трубопроводах 40–50 мм можно допускать до 1,5 м/с при линейной прокладке без большого количества фитингов.

Диаметры 63 мм и выше применяются в распределительных магистралях, где допустимая скорость может достигать 2 м/с, если система оборудована плавными переходами и рассчитана на высокое давление. Однако для снижения потерь и повышения ресурса системы предпочтительно ограничивать поток на уровне 1,2–1,5 м/с.

Если фактическая скорость ниже 0,3 м/с, возрастает риск застоя воды, что особенно критично в хозяйственно-питьевых системах. При расчете следует ориентироваться не только на диаметр, но и на пропускную способность с учетом требуемого расхода и длины трассы.

Выбор диаметра ПНД трубы для подключения к центральному водопроводу

Диаметр ПНД трубы определяется необходимой пропускной способностью и давлением в системе водоснабжения. Ошибочный выбор приведет к снижению напора или излишним затратам на материал.

Основные параметры для расчёта диаметра:

• Расход воды (л/с или м³/ч) – рассчитывается исходя из количества точек водоразбора и их суммарного потребления.
• Давление в центральном водопроводе – влияет на допустимую скорость потока и диаметр трубы.
• Длина прокладки – на длинных участках увеличиваются потери давления, что требует увеличения диаметра.

Рекомендации по выбору диаметра ПНД трубы для типовых расходов:

1. При расходе до 0,5 м³/ч – оптимален диаметр 20-25 мм.
2. От 0,5 до 1,5 м³/ч – рекомендуется труба диаметром 32 мм.
3. При расходе 1,5-3 м³/ч – выбирают диаметр 40 мм.
4. Для расходов свыше 3 м³/ч необходимы трубы диаметром 50 мм и больше.

Минимальная скорость потока в трубе должна составлять 0,6–1,0 м/с для предотвращения оседания взвесей и предотвращения гидроударов. Максимальная рекомендуемая скорость – 3 м/с, чтобы избежать излишнего износа труб и шума.

Для подключения к центральному водопроводу следует учитывать нормативные требования и рекомендации поставщика воды, часто предъявляющие минимальный диаметр подключения – не менее 25 мм для жилых домов.

Важным моментом является использование ПНД трубы с толщиной стенки, соответствующей рабочему давлению сети (обычно PN10 или PN16). Это гарантирует долговечность и безопасность системы.

Итоговый выбор диаметра должен учитывать баланс между расходом, давлением, экономичностью и эксплуатационной надежностью.

Как учесть диаметр фитингов и переходников при подборе трубы

Диаметр фитингов и переходников напрямую влияет на гидравлические характеристики системы водоснабжения. При выборе трубы необходимо учитывать внутренний диаметр фитинга, который часто меньше условного диаметра трубы. Например, переходник с наружным диаметром 32 мм может иметь внутренний проход 26–28 мм, что снижает пропускную способность.

Для корректного подбора трубы измерьте внутренний диаметр основных фитингов и переходников, которые будут использоваться. Если фитинг уменьшает проход, выбирайте трубу с большим диаметром, чтобы компенсировать снижение пропускной способности и избежать падения давления.

При монтаже с переходниками с разными диаметрами следует ориентироваться на наименьший внутренний диаметр в цепочке, чтобы избежать гидравлических «узких мест». Это особенно важно при длинных участках трубопровода и при больших объемах потребления воды.

В системах из ПНД труб разница между наружным и внутренним диаметром может составлять 2–4 мм в зависимости от толщины стенки. Для точности расчёта используйте данные производителя фитингов и труб, а не только номинальные размеры. При отсутствии точных данных ориентируйтесь на минимальный внутренний диаметр фитинга, чтобы правильно подобрать диаметр трубы и обеспечить требуемый расход.

В случаях использования переходников с резьбовым соединением следует учитывать уменьшение прохода из-за толщины резьбы и возможных уплотнителей, что дополнительно снижает внутренний диаметр. При проектировании системы с несколькими переходами рекомендуется предусмотреть запас по диаметру трубы минимум 10% от наименьшего внутреннего прохода фитингов для компенсации гидравлических потерь.

Ошибки при выборе диаметра ПНД трубы и как их избежать

Частая ошибка – занижение диаметра трубы, что приводит к снижению давления и увеличению гидравлических потерь. При проектировании учитывайте максимальный расход воды и рекомендуемое давление на выходе. Для бытового водопровода с расходом до 1,5 м³/ч минимальный внутренний диаметр ПНД трубы должен быть не менее 25 мм.

Переоценка диаметра ведёт к ненужным затратам и усложнению монтажа, особенно при прокладке в ограниченных пространствах. Подбирайте диаметр, исходя из расчетных параметров, а не с запасом без обоснования.

Игнорирование длины магистрали и высотных перепадов провоцирует неправильный выбор диаметра. Увеличивайте диаметр трубы при длине свыше 30 метров или подъёмах свыше 5 метров для компенсации потерь давления.

Не учитывайте тип потребителей: например, для подачи воды на несколько точек разбора последовательно необходимо учитывать суммарный расход и давление, чтобы избежать падений давления при одновременном использовании.

Для повышения надежности рассчитывайте гидравлические характеристики с учётом коэффициента запаса 10-15%, особенно при использовании ПНД труб с внутренними шероховатостями.

Используйте специализированные программы или онлайн-калькуляторы для точного подбора диаметра, основываясь на параметрах системы – это снизит вероятность ошибок в проектировании.

Вопрос-ответ:

Как правильно выбрать диаметр ПНД трубы для водопровода в частном доме?

Для выбора диаметра трубы нужно учесть несколько факторов: количество точек водоразбора, необходимый расход воды и давление в системе. Чем больше потребителей и выше расход, тем больший диаметр нужен, чтобы обеспечить стабильный напор и избежать шумов и вибраций. Обычно для магистральных линий используют трубы диаметром от 25 до 40 мм, а для разводки внутри дома — от 16 до 25 мм.

Какие параметры влияют на выбор диаметра полиэтиленовой трубы для водоснабжения?

Главные параметры — это расчетный расход воды, расстояние от источника до потребителей и требуемое давление в системе. Диаметр должен обеспечивать достаточный объем воды без сильных потерь давления. Также учитывается материал и толщина стенок трубы, так как они влияют на долговечность и устойчивость к внешним воздействиям.

Можно ли использовать трубу меньшего диаметра, чтобы сэкономить при прокладке водопровода?

Применение трубы меньшего диаметра может привести к падению давления и снижению пропускной способности системы. Это вызовет неудобства при пользовании водой, особенно если одновременно работает несколько приборов. Экономия на материале в этом случае может обернуться дополнительными затратами на ремонт или замену труб в будущем.

Как рассчитать диаметр трубы ПНД для подачи воды на даче с несколькими точками водоразбора?

Для расчета нужно определить суммарный расход воды всех точек одновременно. Затем, используя таблицы или формулы гидравлики, подобрать диаметр, который обеспечит требуемый расход без больших потерь давления на заданной длине трубы. Также желательно учитывать небольшой запас на будущее расширение системы.

Влияет ли длина трубопровода на выбор диаметра ПНД трубы для водопровода?

Да, длина трубы напрямую влияет на выбор диаметра. Чем длиннее участок, тем больше потери давления из-за трения внутри трубы. Чтобы компенсировать эти потери, выбирают трубы с большим внутренним диаметром, что помогает сохранить необходимый напор и объем подачи воды.

Как правильно выбрать диаметр ПНД трубы для организации водопровода в частном доме?

Выбор диаметра трубы зависит от нескольких факторов: объёма потребления воды, количества точек водоразбора и расстояния от источника до потребителей. Для одного-двух кранов обычно достаточно трубы с диаметром 20–25 мм, а для нескольких сантехнических приборов или большей протяжённости магистрали — 32 мм и более. При увеличении длины трубы давление воды снижается, поэтому на длинных участках стоит выбирать трубы большего диаметра, чтобы обеспечить стабильный напор и достаточный расход.

Как влияет диаметр ПНД трубы на давление и расход воды в системе водоснабжения?

Диаметр трубы напрямую влияет на характеристики водоснабжения: чем меньше внутренний просвет, тем выше сопротивление потоку и ниже давление на выходе. Если труба слишком узкая для заданного расхода, давление в конце магистрали падает, что приводит к слабому напору и неудобствам при пользовании водой. Напротив, слишком большая труба без необходимости приводит к излишним затратам и сложностям при монтаже. Поэтому важно подобрать оптимальный диаметр, который обеспечит достаточный расход воды при приемлемом уровне давления в системе.
