Для корректного демонтажа крыльчатки циркуляционного насоса Wilo важно предварительно отключить устройство от электросети и слить жидкость из системы. В большинстве моделей Wilo крепление крыльчатки выполняется на валу с помощью стопорного винта или шпонки, что требует использования ключей и отвёрток определённого размера.
Перед началом работ необходимо снять защитный кожух и отсоединить корпус насоса от моторной части, соблюдая последовательность действий, чтобы избежать повреждения уплотнений. Оптимально использовать специальный съемник для извлечения крыльчатки, так как её снятие вручную может привести к деформации лопастей и ухудшению баланса ротора.
Рекомендуется вести демонтаж в рабочей зоне с достаточным освещением и доступом к инструментам, а также придерживаться рекомендаций производителя по моменту затяжки крепежа при последующей сборке. Следующий раздел подробно описывает каждый этап с указанием необходимого инструмента и типичных ошибок при снятии крыльчатки.
Подготовка инструмента и безопасности перед разборкой насоса
Для снятия крыльчатки циркуляционного насоса Wilo подготовьте набор ключей: шестигранники на 3 и 5 мм, рожковый ключ на 13 мм, а также отвертку с крестообразным жалом. Рекомендуется иметь моментальный динамометр для контроля затяжки крепежа при сборке.
Обязательно отключите насос от электросети и убедитесь в отсутствии напряжения с помощью мультиметра. Закройте подающие и обратные клапаны системы отопления или водоснабжения, чтобы избежать протечек. Слейте воду из корпуса насоса через предусмотренный дренажный кран.
Используйте защитные перчатки из нитрила или аналогичного материала для предотвращения порезов и контакта с техническими жидкостями. Рабочее место освободите от посторонних предметов, обеспечив хорошее освещение и устойчивую поверхность для размещения разобранных деталей.
Перед началом разборки зафиксируйте положение насоса и соединительных труб с помощью упоров или специальных крепежных элементов, чтобы исключить смещение и повреждение оборудования.
Как отключить насос от электропитания и системы отопления
Перед началом работы отключите автоматический выключатель, подающий питание на насос. Найдите щиток с электропитанием и отключите именно тот автомат, который соответствует циркуляционному насосу Wilo. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
После отключения электропитания закройте запорный клапан на подающем трубопроводе отопительной системы, чтобы перекрыть поток теплоносителя к насосу. Аналогично перекройте обратный клапан, если он установлен, или общий запорный вентиль на обратной линии.
Сбросьте давление в системе, открыв ближайший к насосу кран для слива или кран для выпуска воздуха. Это предотвратит вытекание теплоносителя при демонтаже крыльчатки и снизит риск повреждения.
После завершения этих действий циркуляционный насос полностью отключен от электропитания и гидросистемы, что позволяет безопасно продолжить разборку или техническое обслуживание.
Последовательность демонтажа корпуса насоса Wilo
Отключите насос от электросети и закройте все запорные краны на трубопроводе, чтобы исключить протечки. Слейте воду из корпуса через сливное отверстие или через систему отвода, если таковая имеется.
Освободите насос от крепежных элементов, удерживающих его на основании или монтажной плите. Обычно это болты или шпильки, расположенные по окружности корпуса.
Отсоедините напорный и всасывающий патрубки. Для этого открутите соответствующие фланцы или резьбовые соединения с помощью гаечного ключа подходящего размера.
Удалите болты крепления крышки корпуса. В большинстве моделей Wilo крышка закреплена шестью-двенадцатью болтами, выкручивайте их последовательно, чтобы избежать деформации корпуса.
Осторожно снимите крышку корпуса с уплотнительным кольцом, не повреждая его. При необходимости используйте пластиковую лопатку или деревянный клин, чтобы аккуратно поддеть крышку.
Проверьте состояние уплотнений и при обнаружении износа или повреждений замените их новыми, чтобы обеспечить герметичность при сборке.
Корпус насоса теперь свободен, можно приступать к дальнейшему демонтажу крыльчатки и внутренних деталей.
Методы аккуратного снятия крыльчатки с вала насоса
Для надежного демонтажа крыльчатки с вала циркуляционного насоса Wilo необходимо строго соблюдать последовательность действий и применять правильные инструменты. Неправильный подход может повредить рабочие элементы и снизить эффективность работы насоса.
- Отключите насос от электропитания и слейте жидкость из системы, чтобы избежать случайных повреждений и протечек.
- Снимите защитный кожух и отсоедините патрубки, чтобы обеспечить доступ к корпусу насоса.
- Зафиксируйте насос в устойчивом положении, чтобы вал не вращался во время работы.
- Удалите фиксирующий винт или шплинт на крыльчатке, используя соответствующую отвертку или шестигранник.
- Используйте съемник для крыльчаток с равномерным усилием. Устанавливайте съемник строго по центру вала, избегая перекосов, чтобы не повредить вал или крыльчатку.
- При отсутствии съемника аккуратно постучите пластиковым или деревянным молотком по торцу крыльчатки, чтобы ослабить зазор. Никогда не используйте металлический молоток напрямую.
- После ослабления крыльчатки, аккуратно сдвигайте её вдоль вала, контролируя, чтобы не задевать корпус и уплотнительные кольца.
- Проверьте состояние посадочного места и вала на наличие износа или загрязнений перед установкой новой крыльчатки.
При выполнении всех этапов важно избегать резких движений и избыточных усилий. Это минимизирует риск деформации крыльчатки и механических повреждений вала.

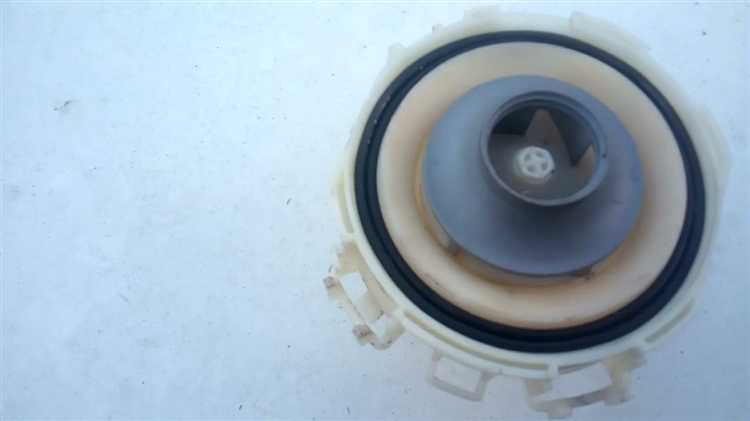

Проверка состояния крыльчатки и вала после снятия
Осмотрите крыльчатку на предмет трещин, сколов и деформаций лопастей. Повреждения приводят к дисбалансу и снижению эффективности насоса. Особое внимание уделите центральной части крыльчатки – наличие износа или следов коррозии указывает на необходимость замены.
Проверьте посадочное отверстие крыльчатки на валу: оно должно плотно сидеть без люфта. Наличие зазоров свидетельствует о износе или повреждении внутренней поверхности, что может привести к вибрациям при работе.
Вал осмотрите на наличие механических повреждений – задиров, царапин и признаков коррозии. Особое значение имеет состояние шейки вала в месте установки крыльчатки, где возможен износ под подшипником. Измерьте диаметр вала штангенциркулем – отклонение более 0,1 мм от заводских параметров требует замены или шлифовки.
Проверьте вал на биение с помощью индикатора часового типа. Максимально допустимое отклонение составляет 0,03 мм. Превышение этого значения приведет к ускоренному износу подшипников и крыльчатки.
При наличии следов коррозии или загрязнений обработайте вал и крыльчатку специальными средствами для удаления окислов и загрязнений, затем повторно оцените состояние посадочных поверхностей.
Установка крыльчатки и сборка насоса после обслуживания
Перед установкой крыльчатки очистите вал и внутреннюю поверхность корпуса от загрязнений и следов коррозии. Нанесите тонкий слой машинного масла или специальной смазки на вал, чтобы облегчить монтаж и предотвратить износ.
Установите крыльчатку строго по оси вала, не допускайте перекоса и излишнего усилия. Для правильной посадки используйте легкие постукивания пластиковым молотком по торцу крыльчатки. Проверяйте отсутствие люфта и плотность прилегания.
После установки крыльчатки установите уплотнительное кольцо, если оно присутствует, убедитесь в его целостности и правильном положении в посадочном месте. Заменяйте уплотнитель при признаках деформации или старения.
Закройте корпус насоса крышкой, совместив все направляющие и крепежные отверстия. Затягивайте крепежные элементы крест-накрест равномерным усилием, рекомендованным в технической документации (обычно 8-10 Н·м).
Проверьте свободный ход ротора после сборки, вращая вал вручную без усилий и посторонних шумов. Убедитесь в отсутствии контакта крыльчатки с корпусом и уплотнениями.
Перед запуском собранного насоса заполните систему рабочей жидкостью и проведите пробный пуск с контролем давления и температуры, чтобы исключить утечки и неправильную работу.
Вопрос-ответ:
Как правильно подготовить циркуляционный насос Wilo перед снятием крыльчатки?
Перед тем как снять крыльчатку, необходимо отключить насос от электросети и перекрыть подачу воды. Затем следует слить жидкость из системы, чтобы избежать протечек и повреждений. Важно очистить корпус насоса от загрязнений и проверить состояние уплотнителей, чтобы избежать попадания мусора внутрь при разборке.
Какие инструменты понадобятся для снятия крыльчатки с насоса Wilo?
Для снятия крыльчатки обычно требуются гаечные ключи соответствующего размера, отвертка, плоскогубцы и, возможно, съемник для шкива или крыльчатки. Также полезно иметь ветошь для протирки деталей и немного технического масла для смазывания при повторной сборке. Наличие подходящего набора инструментов значительно облегчает работу и снижает риск повреждений.
Как избежать повреждений крыльчатки и корпуса насоса во время демонтажа?
Чтобы не повредить крыльчатку и корпус, следует работать аккуратно, не прикладывать чрезмерных усилий и использовать специальные съемники, если крыльчатка плотно зафиксирована. При необходимости слегка подогрейте место крепления, чтобы металл немного расширился и облегчить снятие. Также важно внимательно следить, чтобы при извлечении не зацепить острые края или не ударить деталь.
Как понять, что крыльчатку необходимо снять именно сейчас?
Снятие крыльчатки обычно требуется, если насос работает шумно, вибрирует или перестает подавать воду с нужной производительностью. Еще одной причиной может быть наличие видимых повреждений, коррозии или засоров. Если в процессе эксплуатации возникают подозрения на неисправность или ухудшение работы, проверка и возможная замена крыльчатки поможет вернуть нормальную функциональность насоса.
Какие меры следует предпринять после снятия крыльчатки перед её установкой обратно?
После демонтажа крыльчатки рекомендуется тщательно очистить её от загрязнений и проверить на наличие трещин или износа. Следует осмотреть посадочное место в корпусе насоса, удалить остатки старых уплотнителей и загрязнений. Перед установкой важно нанести небольшое количество смазки на нужные элементы и убедиться, что крыльчатка правильно сядет на вал, чтобы обеспечить равномерное вращение и избежать вибраций.
