Распределительная коробка – ключевой элемент электропроводки, от качества соединения в которой зависит стабильность и безопасность всей системы. Ошибки на этом этапе становятся причиной нагрева проводов, короткого замыкания и выхода из строя бытовой техники. Поэтому важно знать, какие способы соединения допустимы и как их реализовать без нарушений ПУЭ.
Для начала необходимо учитывать материал проводов. Медные и алюминиевые жилы нельзя соединять напрямую – это приводит к электрохимической коррозии. При необходимости их соединения используют специальные переходники, например, клеммники WAGO с пастой или гильзы ГМЛ с обжатием и изоляцией термоусадкой.

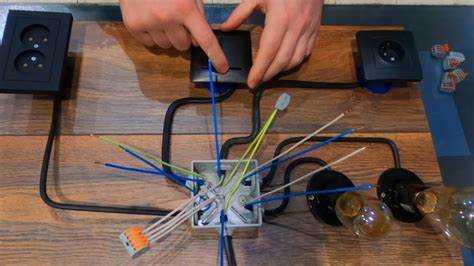

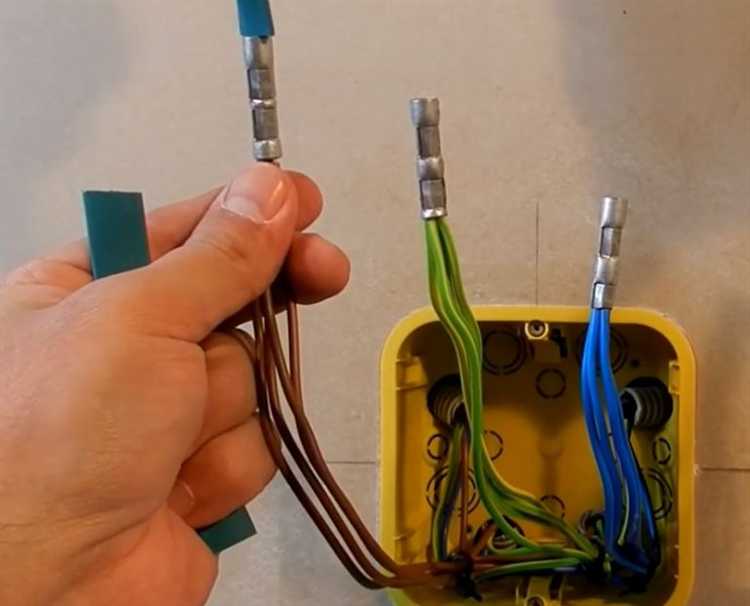

При соединении однородных проводов допускается несколько методов: скрутка с пайкой (разрешена только в сухих помещениях), опрессовка гильзами и использование винтовых или пружинных клемм. Самым надежным считается опрессовка – при условии использования сертифицированного инструмента (пресс-клещи) и правильного подбора сечения гильзы.
Перед соединением изоляция снимается строго на длину, соответствующую типу соединителя. Жилы очищаются от окислов, не допускается наличие механических повреждений. После соединения провод обязательно изолируется: ПВХ-изоляцией, термоусадочной трубкой или клеммной колодкой с встроенной защитой.
Все соединения в коробке должны быть доступны для ревизии. Монтаж выполняется с учетом запаса провода – не менее 15–20 см, чтобы была возможность повторного соединения при ремонте. Провода укладываются без натяжения, с минимальными пересечениями. Расположение соединений должно обеспечивать визуальный контроль и свободный доступ без демонтажа других элементов.

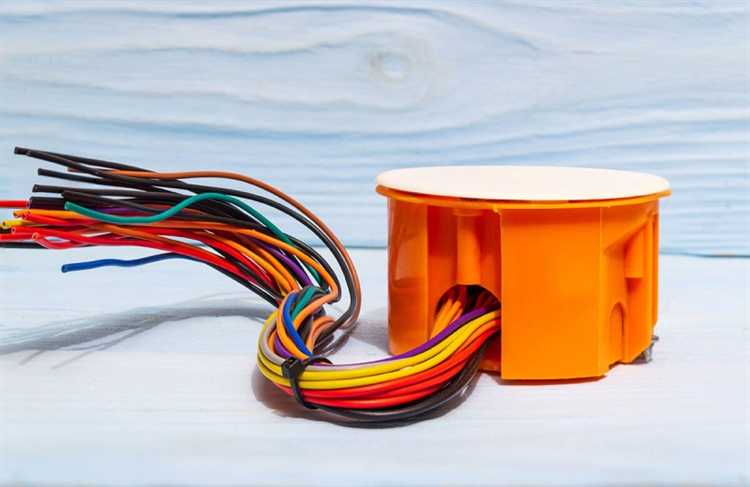

Выбор типа распределительной коробки в зависимости от условий установки
Для скрытой проводки в бетонных и кирпичных стенах применяются распределительные коробки из негорючего пластика с гладкой внешней поверхностью. Они должны иметь герметичную крышку с защелками или винтовым креплением, чтобы предотвратить попадание строительной пыли и влаги на соединения.
В помещениях с повышенной влажностью, например в ванных комнатах или на кухнях, используют герметичные коробки с уровнем защиты не ниже IP55. Корпус должен иметь уплотнительные вводы и крышку с резиновым контуром, исключающим проникновение пара и конденсата внутрь.
При установке на улице или в неотапливаемых помещениях применяются морозостойкие модели с классом защиты от IP65. Важно выбирать корпуса, устойчивые к ультрафиолету и перепадам температур. Соединения внутри таких коробок выполняются с использованием влагостойких клеммников или гильз с термоусадочной изоляцией.
Для монтажа на горючих основаниях (например, деревянных стенах) используют коробки из самозатухающего материала с сертификатом пожаробезопасности. Крепление должно быть выполнено через термоизолирующие прокладки или металлические подложки.
Если в одном месте соединяются кабели с различным сечением или количеством жил, выбирают коробки с увеличенным внутренним объемом – не менее 2,5-кратного от суммарного объема всех вводимых проводов, чтобы исключить перегрев и упростить доступ при обслуживании.
Определение сечения и типа проводов перед подключением
Перед соединением проводов в распределительной коробке необходимо точно определить их сечение и материал жил. Ошибка на этом этапе приводит к перегреву, повреждению изоляции и риску возгорания.
Сечение провода определяется по току нагрузки. Для медных жил:
- 1,5 мм² – допустимая нагрузка до 4,1 кВт при 220 В (до 19 А)
- 2,5 мм² – до 5,5 кВт (до 27 А)
- 4 мм² – до 8,8 кВт (до 38 А)
При алюминиевых жилах допускаемая нагрузка ниже – на 20–30%. Никогда не подключайте алюминий напрямую к меди без переходных клемм – это вызывает электрохимическую коррозию.
Тип жил делится на однопроволочные (монолитные) и многопроволочные (гибкие). В распределительных коробках предпочтительнее использовать однопроволочные жилы – они обеспечивают стабильный контакт и проще фиксируются клеммами. Если используются гибкие провода, обязательно применяйте наконечники НШВИ – без них контакт ненадёжен.
Изоляция должна быть целой, без трещин и следов перегрева. Повреждённые участки заменяются или полностью вырезаются.
Перед соединением провода следует зачистить на длину 10–12 мм. Не допускается надрезание жилы – это снижает её токопроводимость и прочность.
Все работы выполняются только при отключённом напряжении и проверке его отсутствия тестером.
Удаление изоляции без повреждения токопроводящей жилы
Для точного снятия изоляции необходим инструмент с регулируемым усилием – автоматический стриппер или профессиональные бокорезы с острыми кромками. Использование ножа недопустимо: лезвие легко надрезает жилу, снижая её сечение и вызывая локальное повышение сопротивления.
При выборе длины зачистки ориентируйтесь на параметры клемм или скрутки: стандарт – 10–12 мм. Зачистка на глаз приводит к ошибкам – используйте встроенную линейку на инструменте или шаблон.
Пошаговая рекомендация: зафиксируйте провод в стриппере, выставьте нужный калибр по сечению жилы (например, 1,5 мм² или 2,5 мм²), аккуратно сожмите ручки до характерного щелчка. Инструмент должен удалить только изоляцию, не оставляя следов на меди.
Важно: при зачистке многожильного провода не допускается потеря отдельных проволок – это приводит к снижению номинального тока. После снятия изоляции проверьте жилу на наличие надрезов, деформаций или расслаивания. Повреждённый участок подлежит полной обрезке и повторной зачистке.
Для проводов с двойной или термостойкой изоляцией применяйте специализированный инструмент с двухфазным механизмом снятия – сначала надрез, затем стягивание. Это предотвращает излишнее натяжение и разрыв жилы.
Не зачистив провод правильно, невозможно обеспечить надёжный электрический контакт, особенно в условиях высокой нагрузки или вибраций.
Соединение алюминиевых и медных проводов: правила и ограничения
Контакт между медью и алюминием вызывает электрохимическую коррозию – гальваническую пару. Это приводит к окислению алюминия, ухудшению проводимости и риску перегрева. Прямое скручивание этих проводов запрещено.
Для безопасного соединения используется переходная клемма, обеспечивающая раздельный контакт с обоими металлами. Оптимальный вариант – клеммы типа WAGO с пастой, предотвращающей окисление, или специальные переходные гильзы с обжимом и термоусадочной изоляцией.
Допускается применение винтовых клеммников с латунной вставкой, если проводники надежно зажаты и исключено ослабление контакта. Обязательно контролировать затяжку при техническом обслуживании, так как алюминий склонен к «течению» под давлением.
Нельзя использовать универсальные клеммы без уточнения совместимости с алюминием. Даже при кратковременном контакте алюминиевый провод теряет защитный слой и окисляется, что провоцирует нагрев.
Допускается соединение через отрезок медного провода, если применяется промежуточный зажим, сертифицированный для таких условий. Использование пайки запрещено – соединение теряет механическую прочность при нагреве.
Соединения должны размещаться в герметичных распределительных коробках. Используемые компоненты – сертифицированы для работы с разнородными металлами. Нарушение этих требований чревато пожаром.
Применение клемм, колпачков и скруток: что выбрать и почему
Соединение проводов в распределительной коробке должно обеспечивать надежный электрический контакт, механическую прочность и безопасность. Ниже рассмотрены три распространённых способа: клеммы, колпачки и скрутки.

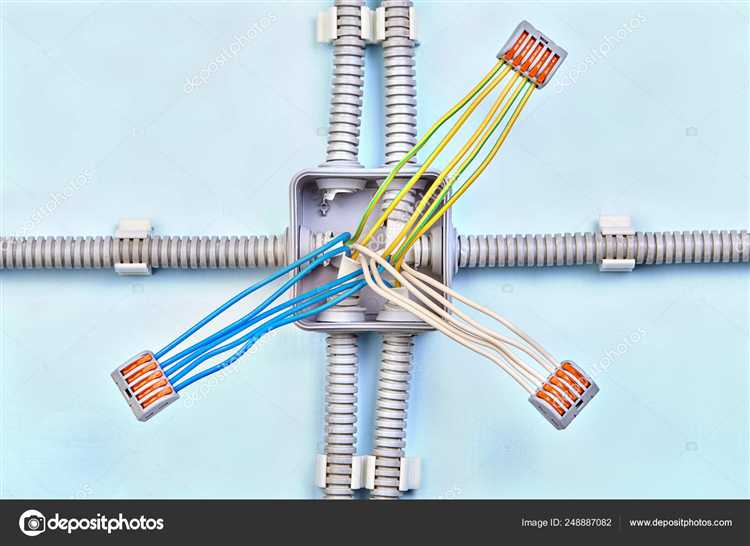

- Клеммные зажимы (WAGO, винтовые, пружинные):
- Обеспечивают стабильный контакт с минимальным сопротивлением.
- Подходят для соединения проводов разного сечения и материала (медь-алюминий – только модели с пастой).
- Позволяют многократную разборку без повреждения проводника.
- Температурный диапазон эксплуатации – до +85 °C, допустимый ток – до 32 А в зависимости от модели.
- Рекомендуются для всех типов жил, включая многожильные и гибкие (с оконцеванием).
- Изолирующие колпачки (СИЗ):
- Работают по принципу скрутки с одновременной фиксацией и изоляцией.
- Могут ослабевать при тепловом расширении проводников, особенно при нестабильной нагрузке.
- Не подходят для алюминиевых проводов без антикоррозийной пасты.
- Допустимый ток – до 24 А, в зависимости от типа и производителя.
- Эффективны для медных одножильных проводов в сухих помещениях.

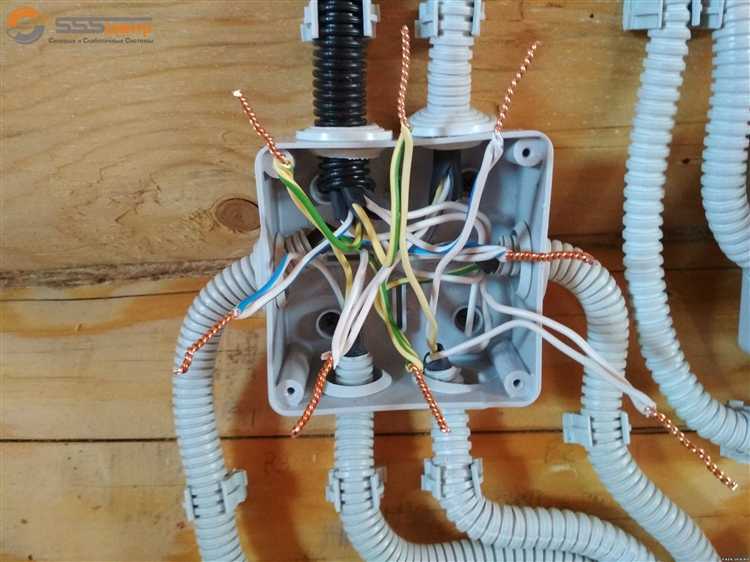

- Скрутка (без дополнительной фиксации):
- Запрещена ПУЭ как единственный способ соединения без последующей пайки или сварки.
- Контакт нестабилен при вибрациях, окислении и изменении температуры.
- Повышенное переходное сопротивление – источник нагрева и перегрева изоляции.
- Может использоваться только временно или с последующей пайкой/опрессовкой, что требует профессионального инструмента.
Проверка надежности контактов и организация проводов внутри коробки
Перед закрытием распределительной коробки необходимо тщательно проверить качество соединений. Контактные площадки должны быть очищены от окислов и грязи, особенно при использовании винтовых клемм. Рекомендуется применять динамометрический отвертку для контроля момента затяжки – оптимальное значение для большинства клемм варьируется от 0,4 до 0,6 Н·м. Недозатяжка вызывает повышение сопротивления и перегрев, перетяжка – повреждение жил и корпуса клеммы.
Для скруток допускается использование проводов одинакового сечения, при этом длина скрутки должна составлять не менее 30 мм, а место соединения – изолироваться с помощью термоусадочных трубок или специальной изоленты с повышенной адгезией. При использовании клеммных колодок необходимо выбирать изделия с маркировкой, соответствующей сечению подключаемых жил.

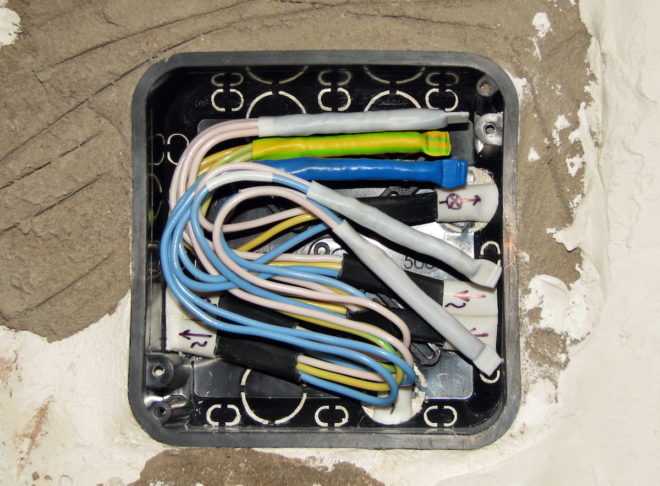

Организация проводов внутри коробки должна исключать механическое напряжение на контакты и предотвращать пересечение силовых и управляющих цепей для снижения помех. Провода следует располагать параллельно стенкам коробки, фиксируя пучки пластиковыми хомутами с минимальным усилием, чтобы не деформировать изоляцию.
Свободное пространство в коробке должно обеспечивать вентиляцию и доступ к соединениям для последующего обслуживания. Рекомендуется оставлять зазор не менее 15 мм между пучками проводов и стенками коробки. Избегайте чрезмерного скручивания или натяжения жил, что приводит к повреждениям изоляции и ухудшению контакта.
Вопрос-ответ:
Какие правила безопасности нужно соблюдать при соединении проводов в распределительной коробке?
Перед началом работы необходимо полностью отключить питание в соответствующем участке электроцепи. Следует использовать изолирующие инструменты и надевать защитные перчатки. Важно убедиться, что все провода правильно зачищены и не имеют повреждений. После соединения провода должны быть надежно зафиксированы, а сама коробка плотно закрыта, чтобы избежать попадания влаги и пыли.
Какими методами можно соединять провода в распределительной коробке и какой из них предпочтительнее?
Существует несколько способов соединения проводов: скрутка с последующей изоляцией, использование клеммников или специальных соединительных муфт. Наиболее надежным считается применение клеммных колодок, так как они обеспечивают плотный контакт и легко позволяют при необходимости заменить или проверить соединение. Скрутка допустима, но требует дополнительной изоляции и аккуратности.
Как правильно подготовить провода перед их соединением в распределительной коробке?
Для начала нужно снять изоляцию с концов проводов примерно на 1–1,5 см, не повредив металлическую жилу. Затем жилы необходимо тщательно очистить от окислов и скрутить, если выбран такой способ соединения. Если используются клеммы, нужно ровно обрезать оголенный провод и вставить в соответствующий контакт. Важно, чтобы длина оголенного участка не была слишком большой — это предотвращает случайные короткие замыкания.
Можно ли соединять провода разных сечений в одной распределительной коробке?
Соединять провода разных сечений допустимо, но следует учитывать, что при этом может измениться токовая нагрузка на соединение. Важно использовать подходящие клеммы или муфты, которые рассчитаны на работу с такими комбинациями. Если сечения сильно отличаются, лучше использовать переходные соединители, чтобы обеспечить надежный контакт и избежать перегрева.
Как избежать окисления и коррозии контактов внутри распределительной коробки?
Для предотвращения окисления соединения необходимо использовать специальные пасты или смазки, которые защищают металл от воздействия воздуха и влаги. Также важно обеспечить герметичное закрытие распределительной коробки и избегать попадания воды внутрь. При выборе материалов стоит отдавать предпочтение клеммам из качественных металлов с антикоррозийным покрытием.
