Выбор кабель-канала напрямую зависит от сечения проводов, которые будут в нем размещены. Чтобы обеспечить безопасность и долговечность электрической проводки, важно правильно определить размер канала, учитывая габариты проводов, их количество и особенности эксплуатации. Неправильно подобранный кабель-канал может привести к перегреву проводки, нарушению изоляции и даже коротким замыканиям.
Сечение кабеля оказывает ключевое влияние на необходимую площадь канала. Например, для проводов с сечением до 2,5 мм² подойдет канал с минимальной шириной 16 мм. Если сечение провода более 6 мм², то необходимо использовать канал с размерами от 20 мм и выше, чтобы обеспечить достаточное пространство для вентиляции и избежать перегрева. Важно учитывать, что кабели с большим сечением не только занимают больше места, но и требуют дополнительного пространства для тепловыделения.
Кроме того, стоит обратить внимание на материал кабель-канала. Для проводки с большим током рекомендуется выбирать каналы из негорючих и термостойких материалов, таких как PVC или металл, которые обеспечат защиту от перегрева и могут выдерживать более высокие температуры. Если кабели часто подвергаются механическим нагрузкам, предпочтительнее использовать более прочные каналы, способные выдерживать внешние воздействия.
Кроме сечения проводов, не забывайте учитывать количество кабелей в одном канале. Если канал рассчитан на несколько проводов, важно выбирать модели с дополнительным запасом по размеру, чтобы обеспечить нормальную циркуляцию воздуха и предотвратить скопление тепла внутри канала.
Определение оптимального размера кабель-канала для конкретного сечения провода
При выборе кабель-канала важно учитывать не только диаметр проводов, но и особенности их укладки. Неправильно выбранный размер может привести к перегреву проводки и снижению срока службы. Чтобы правильно определить размер канала, необходимо учитывать несколько факторов, таких как тип кабеля, его сечение, а также количество проводов, которые будут укладываться в канале.
Для расчета оптимального размера кабель-канала следует учитывать стандартное правило: пространство в канале должно быть не менее 30-40% от общего объема, занятого проводами. Это позволяет избежать перегрева проводки и обеспечивать необходимую вентиляцию. Для кабелей сечением до 2,5 мм² достаточно канала с внутренним диаметром 20-25 мм. Если сечение проводов более 2,5 мм², то рекомендуется выбирать каналы с диаметром 30 мм и более.
Также стоит учитывать тип укладки проводов. Если кабели будут прокладываться параллельно, то для их размещения потребуется меньше пространства, чем в случае, когда кабели укладываются крест-накрест. Для плотной укладки проводов с сечением до 4 мм² вполне подойдет канал с размером 40×20 мм. Если предполагается укладка более крупных кабелей (например, сечением 6-10 мм²), оптимальный размер канала будет 50×25 мм или больше.
Важно помнить, что при прокладке нескольких кабелей в одном канале их сечение и количество необходимо учитывать совместно. Если необходимо разместить 2-3 кабеля с сечением 4 мм², выбирайте канал с внутренним размером не менее 60×40 мм. Это обеспечит необходимое пространство для нормальной вентиляции и исключит вероятность перегрева.

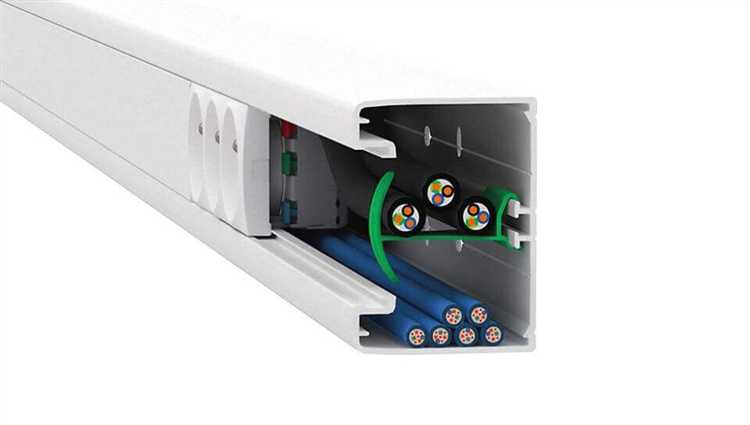

Для гибкости укладки и оптимального использования пространства можно использовать кабель-каналы с регулировкой внутреннего объема, такие как каналы с внутренними перегородками. Это позволяет адаптировать размер канала под конкретное количество проводов, минимизируя излишний объем и повышая эффективность размещения.
Как учитывать допустимую нагрузку при выборе кабель-канала
При выборе кабель-канала важно учитывать не только его размеры, но и допустимую нагрузку, которую он может выдержать. Это определяет безопасность эксплуатации и долговечность всей электрической системы. Вот несколько ключевых факторов, которые необходимо учитывать:
- Материал кабель-канала. Нагрузочные характеристики кабель-канала зависят от материала, из которого он изготовлен. Пластиковые каналы подходят для легких нагрузок, а металлические – для более высоких. Убедитесь, что выбранный материал соответствует требованиям нагрузки.
- Размер и форма канала. Чем больше внутреннее сечение канала, тем большее количество и сечение проводов можно в нем разместить. Важно не только правильно подобрать размеры, но и учесть форму (прямоугольная или круглая), которая влияет на распределение нагрузки.
- Температурный режим. Кабель-канал должен выдерживать температуру проводников в процессе эксплуатации. Избыточное тепло может привести к повреждению как проводов, так и самого канала. Прокладывать кабель в канале с недостаточной вентиляцией опасно, особенно при больших токах.
- Количество кабелей. Нагрузка на кабель-канал зависит от количества проводов, которые в нем размещаются. Чем больше проводов, тем выше теплоотдача. Не стоит заполнять канал слишком сильно, чтобы избежать перегрева.
- Кабели с высоким током. Для кабелей с большим сечением (например, силовые линии) выбирайте каналы, которые могут обеспечить свободное размещение и вентиляцию. Обратите внимание на маркировку канала и его максимальную нагрузочную способность.
Нагрузка на кабель-канал определяется не только величиной тока, но и прочностными характеристиками материала канала. Важно учитывать все параметры: от количества проводов до их характеристик. Рекомендуется следовать инструкциям производителя и учитывать спецификации кабелей, чтобы избежать перегрева и повреждений. Всегда оставляйте запас по нагрузке, чтобы исключить риски при эксплуатации системы в будущем.
Особенности выбора кабель-канала для многожильных и одножильных проводов
При выборе кабель-канала для одножильных и многожильных проводов необходимо учитывать несколько факторов, которые напрямую влияют на эффективность и безопасность монтажа. Основные различия заключаются в особенностях прокладки проводников и необходимом пространстве для правильного охлаждения.
Для одножильных проводов важным аспектом является их жесткость, которая требует более точного и фиксированного размещения. В этом случае кабель-канал должен быть выбран с учетом минимального зазора между проводом и стенками канала, чтобы исключить его перемещение, которое может привести к повреждениям изоляции. Рекомендуется использовать каналы с прямыми стенками и без лишних изгибов, что обеспечит удобное и безопасное размещение проводов.
Многожильные провода более гибкие и способны адаптироваться к форме канала, однако это требует более тщательной вентиляции, так как в них часто происходит перегрев при интенсивной нагрузке. Для таких проводов стоит выбирать кабель-каналы с отверстиями для вентиляции или использовать каналы с большими внутренними размерами. Важно также обеспечить достаточную длину кабеля, чтобы избежать напряжений на проводах, что может снизить их срок службы.
При монтаже многожильных проводов необходимо предусмотреть небольшой запас пространства в канале. Это необходимо для предотвращения механических повреждений при изгибах и для обеспечения необходимого воздушного потока. Размер кабель-канала должен быть не менее чем на 25% больше общего сечения проводов, чтобы избежать перегрева и обеспечить удобное размещение.
В случае использования кабель-канала для обоих типов проводов следует обращать внимание на модульные системы, которые позволяют регулировать внутреннее пространство канала в зависимости от потребностей и типа проводников. Они могут быть оснащены съемными перегородками, что помогает оптимально использовать пространство для разных проводов.
Какие материалы кабель-каналов лучше подходят для разных типов проводки
Выбор материала кабель-канала зависит от типа проводки, условий эксплуатации и требований к безопасности. Рассмотрим основные материалы и их характеристики для разных типов проводки.

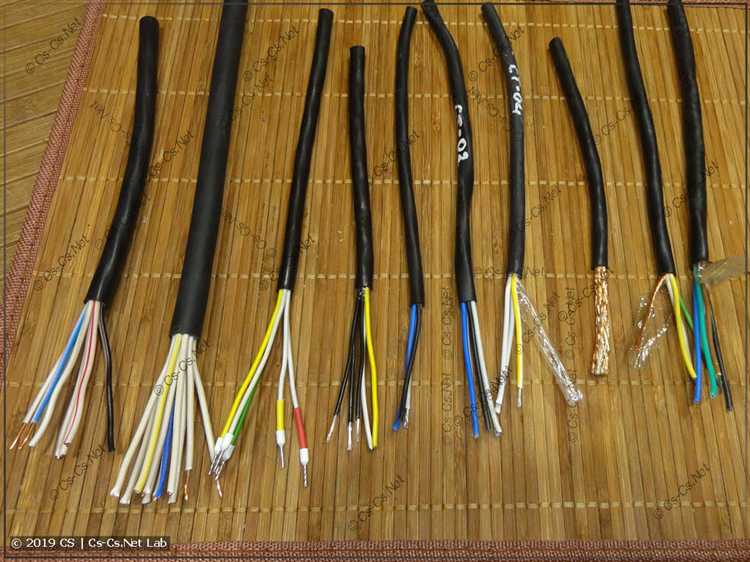

Пластиковые кабель-каналы – наиболее универсальный вариант для внутренней проводки. Они подходят для проведения силовых и слаботочных кабелей в жилых и офисных помещениях. Пластик устойчив к коррозии и легко монтируется. Однако, для установки в местах с высокой температурой или влажностью, таких как ванные комнаты, пластиковые каналы могут не обеспечить должной защиты. В таких случаях рекомендуется использовать каналы с дополнительной защитой от влаги или выбирать более устойчивые к температурным колебаниям материалы.
Вентиляция в кабель-канале необходима для предотвращения перегрева проводов, особенно при высоких нагрузках и ограниченном пространстве. Неправильное теплоотведение может привести к быстрому старению изоляции и даже короткому замыканию. Поэтому важно правильно организовать воздушный поток, чтобы обеспечить эффективное охлаждение проводов.
Основной фактор, влияющий на необходимость вентиляции, – это сечение кабеля. Чем больше сечение провода, тем больше тепла он выделяет при эксплуатации. Например, для силовых кабелей с сечением от 6 мм² до 16 мм² вентиляция может быть не обязательной, если каналы находятся в хорошо проветриваемых помещениях. Однако для более крупных кабелей с сечением выше 35 мм², особенно в плотно заполненных каналах, вентиляция становится критически важной.
Оптимальные способы вентиляции кабельных каналов включают:
- Использование каналов с отверстиями для естественного воздушного потока. Эти отверстия должны быть расположены на верхней и нижней частях канала, чтобы создать конвекционный поток воздуха.
- Установка вентиляционных решеток, которые позволяют воздуху свободно циркулировать внутри канала. Решетки следует устанавливать на концах каналов или в местах, где канал соединяется с другими помещениями.
- Использование активной вентиляции с помощью вентиляторов. Это актуально для длинных и многокабельных трасс, где естественный поток воздуха недостаточен для поддержания нужной температуры.
Также следует учитывать, что максимальная температура, при которой безопасно функционируют кабели, зависит от типа изоляции. Например, для кабелей с ПВХ-изоляцией безопасная температура не должна превышать 70-80°C, в то время как для кабелей с изоляцией из термопластика это значение может быть выше – до 90°C. Правильная вентиляция помогает поддерживать температуру на безопасном уровне и предотвращает перегрев изоляции.
Для оптимальной вентиляции в канале следует учитывать и плотность укладки кабелей. При высокой плотности проводов теплоотвод ограничен, и каналы могут перегреваться, даже если предусмотрена естественная вентиляция. В таких случаях рекомендуется либо увеличить диаметр канала, либо применить активное охлаждение с дополнительными вентиляторами.
Не забывайте, что на эффективность вентиляции влияет также окружающая среда. Если кабельный канал размещен в помещениях с повышенной влажностью или загрязненностью, необходимо учитывать необходимость защиты от пыли и влаги, что может снизить эффективность вентиляции. В таких случаях можно использовать фильтры и герметичные вентиляционные системы.
Как правильно рассчитывать запас по объему для проводки в кабель-канале
Запас по объему в кабель-канале необходим для обеспечения безопасной и эффективной прокладки проводки. Он зависит от нескольких факторов: диаметра проводов, их количества и особенностей монтажа. Чтобы правильно рассчитать необходимый объем, нужно учитывать несколько ключевых моментов.
Во-первых, важно точно определить сечение каждого провода. Для этого следует знать диаметр изоляции и внутренний диаметр кабеля. На основе этого можно вычислить площадь поперечного сечения одного провода, используя формулу площади круга: S = π * (d/2)², где d – диаметр провода. Это значение важно для дальнейших расчетов.
Далее, для расчета общего объема проводки в канале, необходимо сложить площади поперечных сечений всех проводов. Если в проекте используется несколько проводов с различными диаметрами, для каждого провода считается своя площадь, а затем суммируется общая площадь. Однако это еще не полный расчет, так как важно учитывать коэффициент запаса.
Коэффициент запаса рассчитывается с учетом того, что проводка не должна быть слишком плотно размещена в канале. Обычно запас составляет 25-30% от общей площади проводки, чтобы обеспечить свободный воздушный поток для охлаждения и снизить риски перегрева. Например, если общая площадь проводки составляет 100 мм², то добавление 30% запаса повысит эту величину до 130 мм².
После того как вы рассчитали необходимую площадь с запасом, можно определить, какой кабель-канал вам подходит. Для этого нужно учитывать не только площадь сечений проводов, но и форму канала. Прямоугольный канал может вместить больше проводов, чем круглого сечения аналогичного диаметра. Убедитесь, что внутренний объем канала позволяет без труда разместить проводку с учетом коэффициента запаса.
Также стоит помнить о необходимости учитывать возможное расширение системы в будущем. Если в процессе эксплуатации планируется добавление дополнительных проводов, разумно сделать запас больше, чем изначально необходимо, чтобы избежать переделок в дальнейшем.
Вопрос-ответ:
Как правильно выбрать кабель-канал для проводки с определённым сечением провода?
При выборе кабель-канала необходимо учитывать не только сечение проводов, но и количество проводников, которые будут размещаться в канале. Чем больше проводов, тем больше должен быть размер канала. Стандартно для проводов сечением 1,5–2,5 мм² выбирают каналы шириной от 16 до 25 мм, а для более крупных проводов (например, сечением 4–6 мм²) потребуются каналы более широкой формы, начиная от 25 мм и выше. Кроме того, важно обратить внимание на материал канала, его устойчивость к механическим повреждениям и температурные характеристики.
Зачем важно учитывать сечение проводов при выборе кабель-канала?
Сечение проводов напрямую влияет на то, сколько пространства требуется для их безопасного размещения в канале. Если сечение слишком большое для выбранного канала, провода могут перегреваться, что приводит к снижению их долговечности и даже возможным коротким замыканиям. Если канал слишком широкий, это не создаст проблемы для проводов, но могут возникнуть дополнительные расходы на покупку канала, который не оптимален по размеру для конкретного проекта.
Как правильно рассчитать необходимый размер кабель-канала для нескольких проводов?
Для расчёта подходящего размера кабель-канала нужно учесть общую площадь поперечного сечения всех проводников, которые будут в нем размещены. Для этого можно воспользоваться специальной формулой: площадь сечения проводов суммируется, и полученная величина сравнивается с размерами канала. Например, если сечение одного провода составляет 2,5 мм², а вам нужно проложить три таких провода, то общая площадь составит 7,5 мм². В зависимости от этого выбирается соответствующий канал, обычно с запасом по размеру для удобства прокладки.
Можно ли использовать один кабель-канал для проводки разных сечений?
Да, можно. Главное, чтобы кабель-канал был достаточно широким, чтобы вместить все провода без риска перегрева или повреждения изоляции. Важно, чтобы проводка не была слишком плотно упакована, так как это также может привести к перегреву. Если провода с разными сечениями проходят через один канал, следует избегать перегрузки, чтобы обеспечить безопасную эксплуатацию.
Какие материалы кабель-каналов наиболее подходят для проводки с высоким сечением проводов?
Для проводки с проводами с высоким сечением (например, 6 мм² и более) лучше выбирать кабель-каналы из прочных и устойчивых к механическим повреждениям материалов, таких как металл или армированный пластик. Эти материалы обеспечивают долговечность и защиту от внешних воздействий. Кроме того, металл может быть хорош для использования в условиях повышенной температуры или в помещениях с высокими требованиями к безопасности.
Как правильно выбрать кабель-канал для проводки с разным сечением провода?
При выборе кабель-канала важно учитывать не только сечение проводов, но и особенности монтажных условий. Если провод имеет большое сечение, важно выбирать кабель-канал с большей шириной, чтобы избежать перегрева и ухудшения проводимости. Для тонких проводов подойдут каналы меньших размеров, однако, даже для них нужно следить за свободным пространством внутри канала, чтобы не было сдавливания проводов. Также стоит обратить внимание на материал кабель-канала: пластик подходит для большинства случаев, но для высоких нагрузок можно использовать металлические каналы.
