Паяльная паста – ключевой материал для обеспечения качественного соединения при монтаже электронных компонентов, особенно в поверхностном монтаже (SMT). Ее состав включает сплав припоя и флюс, который способствует удалению окислов и улучшает смачивание контактных площадок. Правильное дозирование и нанесение пасты напрямую влияют на прочность и надежность пайки.
Перед использованием паяльной пасты важно учитывать ее тип и температурный профиль плавления. Температура повторного плавления должна соответствовать параметрам вашей технологии, обычно это 217–221 °C для бессвинцовых паст и около 183 °C для свинцовых. Наносить пасту следует тонким равномерным слоем толщиной от 100 до 150 микрон, чтобы избежать мостиков и пропаев.
Оптимальная влажность и температура хранения пасты не выше +6 °C предотвращают снижение активности флюса и ухудшение текучести. Перед нанесением пасту рекомендуется тщательно перемешать для восстановления однородной консистенции. Для точного дозирования используется трафарет с отверстиями, размер которых соответствует типу и размеру компонентов.
Ключевой момент – контроль времени между нанесением пасты и пайкой. Рекомендуется осуществлять пайку в течение 4–6 часов после нанесения, чтобы избежать окисления и потери адгезии. Соблюдение этих правил значительно повышает качество монтажа и долговечность электронных изделий.
Выбор паяльной пасты по составу и типу флюса

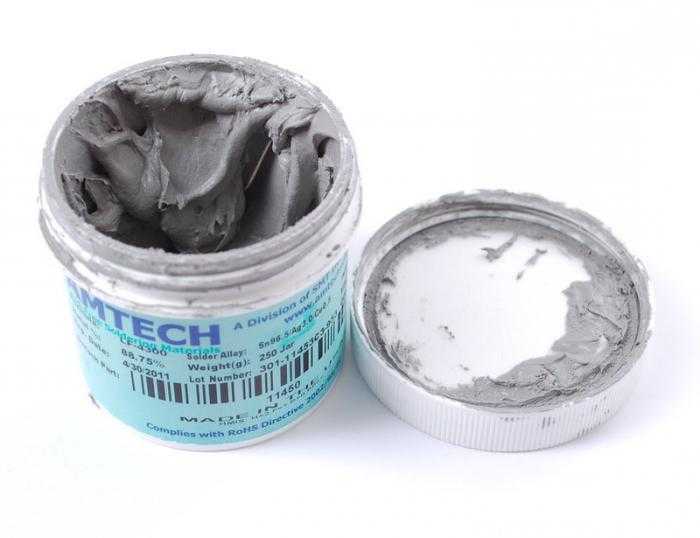

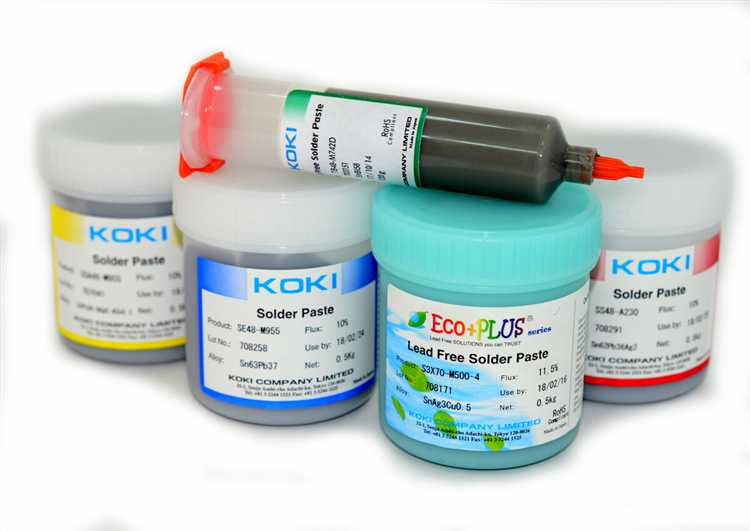

Паяльная паста состоит из металлических частиц и флюса, которые определяют её рабочие характеристики. Металлическая составляющая обычно представлена сплавами на основе олова – Sn63Pb37 (63% олово, 37% свинец) для классической пайки или безсвинцовыми сплавами типа SAC305 (96,5% олово, 3% серебро, 0,5% медь) в соответствии с RoHS.
Выбор сплава зависит от требований к прочности соединения и рабочих температур. Безсвинцовые пасты требуют температуры пайки выше на 20–30 °C по сравнению с оловянно-свинцовыми. При использовании чувствительных компонентов и печатных плат с низкой тепловой устойчивостью предпочтительнее пасты с пониженной температурой плавления – например, на основе BiSnAg.
Флюс в составе паяльной пасты выполняет очистку и предотвращает окисление металлов. По типу активности флюсы делятся на R (ремувал – требующий очистки после пайки), RA (слабокоррозионный), RMA (ремувал с пониженной активностью) и No-Clean (не требующий удаления остатков).
Для ответственных электронных узлов, где важна долговечность, рекомендуются пасты с флюсом RMA или No-Clean с низким содержанием активных агентов и минимальной коррозионной активностью. Пасты с активным флюсом R подходят для пайки плат с сильными окислами, но требуют последующей очистки, чтобы избежать деградации контактов.
Также учитывайте форму флюса: канифольные составы обеспечивают хорошие электрические свойства, но при высоких температурах возможна деградация, тогда как водорастворимые флюсы требуют обязательного смывания после пайки, что усложняет технологический процесс.
Оптимальный выбор паяльной пасты определяется сочетанием состава сплава с учетом допустимой температуры пайки и типом флюса, который обеспечит надежное соединение без повреждения компонентов и сохранит долговечность монтажа.
Подготовка поверхности перед нанесением паяльной пасты
Поверхность печатной платы и компонентов должна быть полностью очищена от окислов, загрязнений и остатков флюса. Используйте изопропиловый спирт с концентрацией не ниже 99%, наносите его на безворсовую салфетку и тщательно протрите места пайки. Для удаления стойких загрязнений допускается применение специализированных очистителей на основе спиртов и растворителей.
После очистки поверхность необходимо высушить при комнатной температуре не менее 10 минут, избегая контакта с пылью и влагой. Важно контролировать влажность в помещении – оптимальный уровень не выше 40%, чтобы исключить образование конденсата.
Перед нанесением пасты проверьте состояние металлизации контактных площадок. При наличии окислов их нужно аккуратно удалить с помощью механической обработки (мягкой шлифовки) или химического травления. Не допускайте повреждения печатных дорожек и изоляции.
Расположение и ровность контактных площадок должны соответствовать техническим требованиям монтажа. Выравнивание обеспечивает равномерное нанесение паяльной пасты и надежное соединение при пайке.
Наконец, исключите любые следы рук и жировых загрязнений: работайте в перчатках и используйте антистатические инструменты. Это значительно уменьшит риск дефектов пайки, вызванных плохой адгезией пасты.
Методы нанесения паяльной пасты на контактные площадки
Трафаретное нанесение – самый распространённый способ для массового производства. Паяльная паста продавливается через металлический трафарет с отверстиями, точно совпадающими с контактными площадками. Для оптимального результата толщина трафарета выбирается исходя из размеров элементов: обычно 100–150 мкм для мелких компонентов. Важно обеспечить плотное прилегание трафарета к плате, чтобы избежать подтеков и смещений пасты.

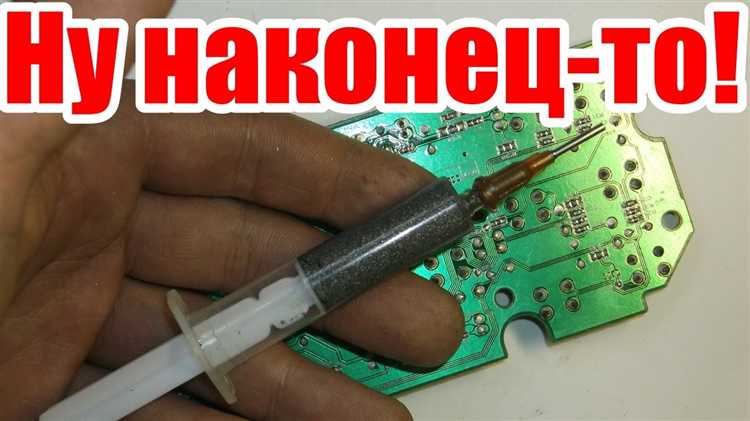

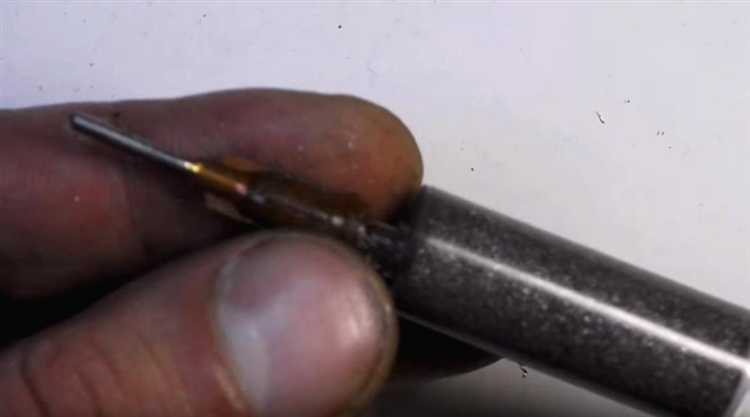

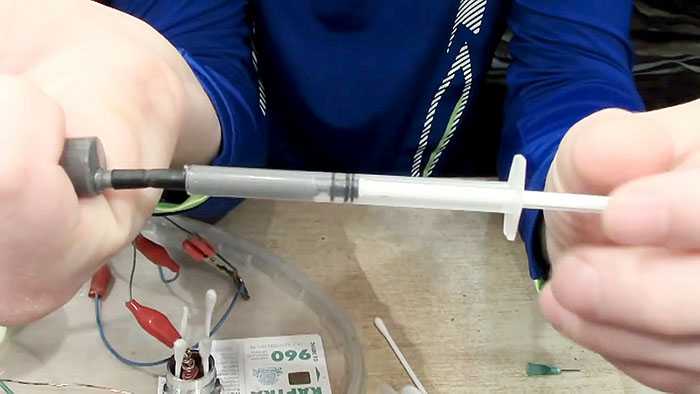

Дозирование шприцем или автоматическим диспенсером применяется для прототипов и мелкосерийного производства. Шприц с иглой позволяет точно контролировать количество пасты, минимизируя излишки. Для автоматического диспенсера выбираются иглы с диаметром от 0,2 до 1 мм в зависимости от размеров контактных площадок. Скорость подачи пасты регулируется, чтобы избежать образования пузырьков и непропечаток.
Нанесение кистью подходит только для единичных элементов или ремонта. Рекомендуется использовать кисти с жёстким синтетическим ворсом для равномерного распределения. Паста наносится тонким слоем, чтобы не создавать комков и не закрывать соседние дорожки. После нанесения следует проверить толщину слоя визуально или с помощью микроскопа.
Выбор метода зависит от масштаба производства и требуемой точности. При использовании трафаретов рекомендуется регулярно чистить отверстия для предотвращения засорения. При дозировании важно контролировать температуру пасты – оптимально 22–25 °C для поддержания вязкости. Соблюдение этих параметров существенно повышает качество пайки и уменьшает количество дефектов.
Оптимальный слой паяльной пасты для различных компонентов
Толщина слоя паяльной пасты напрямую влияет на качество пайки и надежность соединений. Для каждого типа компонентов существует своя рекомендуемая величина нанесения пасты, учитывающая размер контактов и тепловые характеристики.
- Мелкие SMD-компоненты (0402, 0603): 80–120 мкм. Тонкий слой предотвращает образование мостиков и обеспечивает равномерное плавление при низком объеме припоя.
- Стандартные SMD (0805, 1206, SOIC): 120–150 мкм. Такой слой обеспечивает достаточный объем припоя для прочного соединения без излишнего расхода материала.
- Большие SMD и компоненты с крупными контактами (QFP, BGA): 150–200 мкм. Для улучшения теплопередачи и устойчивости к механическим нагрузкам необходимо увеличить толщину, особенно на теплоотводящих площадках.
При нанесении пасты важно учитывать тип трафарета и его толщину, чтобы обеспечить необходимый объем. Избыточный слой приводит к излишнему растеканию припоя, а недостаточный – к недостаточной прочности соединения.
- Для компонентов с мелкими контактами выбирайте трафареты толщиной 80–100 мкм.
- Для средних и крупных компонентов оптимальна толщина 120–150 мкм.
- Для крупных и мощных элементов рекомендуется трафарет 150–200 мкм и более.
Контроль толщины слоя паяльной пасты следует выполнять с помощью измерительных инструментов (например, профилометра) после нанесения, чтобы избежать брака и обеспечить стабильность процессов.
Температурные режимы пайки с использованием паяльной пасты
Оптимальный температурный профиль при пайке с паяльной пастой состоит из трех основных этапов: предварительного нагрева, выдержки и пайки.
Предварительный нагрев обеспечивает испарение растворителей и активацию флюса. Температура должна плавно повышаться до 100–150 °C с удержанием 60–120 секунд. Это предотвращает образование пузырей и улучшает смачивание.
Выдержка – стадия стабилизации температуры, обычно в диапазоне 150–180 °C, длительностью 60–90 секунд. В этот период происходит полное удаление остатков растворителей и активация флюса, что обеспечивает качественную адгезию припоя.
Основной нагрев (пайка) требует быстрого подъема температуры до пикового значения, рекомендованного для конкретного припоя. Для свинцового припоя это обычно 215–235 °C, для бессвинцового – 245–265 °C. Пиковая температура удерживается не более 30–60 секунд, чтобы избежать перегрева компонентов и повреждения платы.
Снижение температуры после пика должно быть контролируемым – не более 4 °C/сек, чтобы предотвратить термические напряжения и деформации.
Важно учитывать тепловую емкость и размеры платы, так как они влияют на скорость прогрева. Для больших и многослойных плат рекомендуется постепенное повышение температуры и увеличение времени выдержки.
Контроль и предотвращение дефектов пайки из-за паяльной пасты
Перед нанесением пасты необходимо проверить её вязкость. Оптимальная вязкость обеспечивает равномерное распределение и минимизирует разлив. Измеряется реологическим тестом, например, с помощью вискозиметра – значение должно соответствовать рекомендациям производителя (обычно 150-200 Па·с при 25 °C).
Температура и влажность в помещении должны поддерживаться в диапазоне 20–25 °C и 40–60% соответственно. Повышенная влажность приводит к впитыванию влаги пастой, что вызывает дефекты при пайке и ухудшает смачивание.
Наносить пасту следует с помощью трафаретов с чистыми и неповрежденными отверстиями. Толщина трафарета влияет на толщину слоя – стандартно 100–150 мкм. Равномерное заполнение отверстий предотвращает недопай и образование мостиков.
Срок годности и условия хранения паяльной пасты критичны. Паста сохраняет свойства не более 6 месяцев при +4 °C. Повторный нагрев и заморозка ухудшают структуру и активность флюса.
Перед пайкой следует провести тесты печатных плат на смачиваемость пасты. Метод – нанесение небольшого количества пасты на тестовые площадки и анализ распределения припоя после пайки. Это позволяет выявить проблемные партии пасты и скорректировать процесс.
Контроль параметров пайки: скорость подачи, температура печи и время выдержки, должны быть согласованы с характеристиками пасты. Перегрев вызывает испарение компонентов, недостаток температуры – плохое смачивание и образование пустот.
Для обнаружения дефектов после пайки применяют оптический контроль и рентгенографию. Это помогает своевременно выявить мостики, пустоты и несовместимость пасты с материалами платы.
Хранение и срок годности паяльной пасты
Паяльную пасту необходимо хранить при температуре от +2 до +10 °C, оптимально – в холодильнике без заморозки. Температура выше +25 °C снижает активность флюса и приводит к ухудшению консистенции, что влияет на качество пайки. Влажность воздуха должна оставаться в пределах 40–60%, избыток влаги вызывает разбухание пасты и нарушение адгезии.
После вскрытия упаковки пасту рекомендуется использовать в течение 4–6 недель, если хранение продолжается при температуре не выше +10 °C. Для продления срока годности после каждого использования тюбик или контейнер необходимо плотно закрывать, избегая попадания воздуха и пыли. Повторное нагревание пасты для восстановления консистенции не рекомендуется, так как это изменяет химический состав флюса.
Срок годности паяльной пасты указывается производителем и обычно составляет от 6 месяцев до 1 года в запечатанной упаковке при соблюдении рекомендованных условий хранения. Превышение срока годности проявляется в потере текучести и изменении цвета пасты, что негативно отражается на качестве пайки и увеличивает риск дефектов соединений.
Использование просроченной пасты увеличивает вероятность образования холодных и пористых швов, а также снижает смачиваемость припоя. Для проверки пригодности перед применением рекомендуется провести тест на нанесение и спекание, чтобы убедиться в отсутствии комков и равномерном распределении пасты.
Очистка и уход за инструментами после работы с паяльной пастой
После использования паяльной пасты важно своевременно удалить остатки материала, чтобы избежать засыхания и ухудшения рабочих характеристик инструмента.
- Удаление остатков паяльной пасты
- Используйте изопропиловый спирт (минимум 90%) или специализированные очистители для паяльных инструментов.
- Смочите безворсовую салфетку или ватный тампон и аккуратно протрите жало паяльника и насадки.
- Избегайте механического воздействия, которое может повредить покрытие жала.

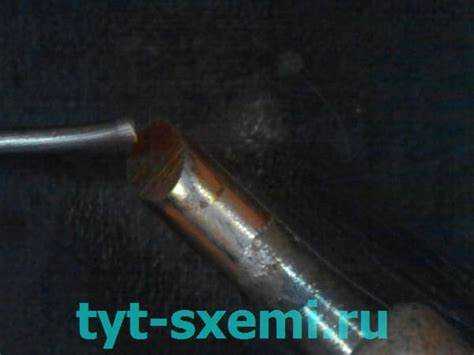

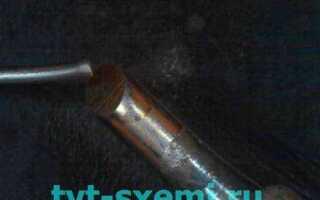

- Очистка жала паяльника
- После каждого рабочего цикла с паяльной пастой нагрейте жало до рабочей температуры и протрите влажной губкой из меламина или специальной очистительной губкой.
- При сильных загрязнениях используйте медную проволоку для аккуратного удаления пригоревших остатков без царапин.
- Профилактика коррозии и окисления
- После очистки нанесите тонкий слой флюсового состава или специального защитного спрея для предотвращения окисления жала.
- Храните инструмент в сухом, проветриваемом месте при температуре не выше 40°C.
- Обслуживание дозаторов и трафаретов
- Паяльную пасту с дозаторов удаляйте сразу после работы, используя растворитель на основе изопропанола или ацетона (учитывайте совместимость с материалом).
- Трафареты промывайте в ультразвуковой ванне с моющим раствором, чтобы полностью убрать остатки пасты из отверстий.
Регулярный уход и очистка продлевают срок службы инструментов и обеспечивают стабильное качество пайки без дефектов.
Вопрос-ответ:
Как правильно нанести паяльную пасту на печатную плату перед пайкой?
Паяльную пасту следует наносить тонким и равномерным слоем на контактные площадки печатной платы. Для этого обычно используют трафарет, который помогает распределить пасту точно по нужным местам, избегая её попадания на соседние участки. После нанесения пасты следует аккуратно снять трафарет и убедиться, что паста лежит ровно и без пропусков. Это поможет обеспечить надёжное соединение компонентов и снизить вероятность короткого замыкания.
Какие ошибки чаще всего допускают при использовании паяльной пасты?
Часто встречаются такие ошибки, как нанесение слишком большого количества пасты, что приводит к образованию подтёков и браку, а также слишком тонкий слой, из-за которого контакт может быть неполным. Ещё одна распространённая ошибка — использование пасты, которая была неправильно хранена или просрочена, из-за чего она теряет свои свойства. Кроме того, важна чистота поверхности платы: если она загрязнена, паста плохо прилипает, и качество пайки ухудшается.
Как долго можно хранить паяльную пасту и какие условия для этого нужны?
Паяльную пасту рекомендуется хранить в холодильнике при температуре около +4°C. В таких условиях срок хранения обычно составляет от нескольких месяцев до года, в зависимости от производителя. Перед использованием пасту необходимо аккуратно довести до комнатной температуры, чтобы избежать конденсата. Хранение при слишком высокой температуре или на свету сокращает срок службы и ухудшает её свойства, что может привести к плохому качеству пайки.
Как понять, что паяльная паста сохранила свои свойства и годна для использования?
Свежая паста имеет однородную, слегка вязкую консистенцию без расслоения или комков. Если паста расслаивается, стала слишком жидкой или наоборот засохла, лучше её не использовать. Кроме того, после нанесения на плату паста должна хорошо прилипать и не растекаться. Если при нагреве паста не плавится равномерно или образуются пузыри и дефекты, значит, она потеряла качество.
Как правильно удалить остатки паяльной пасты после пайки?
Для удаления остатков пасты после пайки обычно применяют специальные очистители на основе изопропилового спирта или других растворителей, рекомендованных производителем пасты. Необходимо аккуратно протереть плату мягкой щёткой или безворсовой салфеткой, чтобы не повредить дорожки и компоненты. Важно хорошо высушить плату после очистки и избегать попадания влаги внутрь элементов. Такой подход помогает сохранить надёжность соединений и продлить срок службы устройства.
Как правильно подготовить паяльную пасту перед использованием?
Паяльную пасту нужно аккуратно размешать, чтобы равномерно распределить компоненты, поскольку со временем они могут оседать или расслаиваться. Для этого берут шпатель или пластиковую лопатку и тщательно перемешивают пасту в контейнере, избегая попадания воздуха. После размешивания сразу приступают к нанесению, так как длительное хранение открытой пасты снижает её свойства.
Какие ошибки часто допускают при нанесении паяльной пасты на контактные площадки?
Одной из распространённых ошибок является нанесение слишком большого количества пасты, что приводит к образованию мостиков и коротким замыканиям после пайки. Также встречается ситуация, когда пасту наносят слишком тонким слоем, и контакты плохо пропаиваются. Для точного нанесения лучше использовать трафарет или специальный дозатор, контролируя толщину слоя, чтобы обеспечить качественный контакт и избежать дефектов на плате.
