Соединение шин защитного заземления (PE) и нейтрали (N) в электрощитах выполняется для обеспечения надежной работы системы защитного отключения. При правильном соединении повышается чувствительность устройств дифференциального тока (УЗО), что позволяет своевременно выявлять утечки и снижать риск поражения электрическим током.
Важным условием является точное соблюдение норм ПУЭ и ГОСТ, согласно которым связь PE и N должна выполняться только в определенных точках, чаще всего в главном распределительном щитке. Неправильное соединение на промежуточных этапах ведет к появлению токов обратной последовательности, что может вызвать ложное срабатывание защитных устройств или ухудшить работу электрооборудования.
Рекомендуется использовать клеммные колодки с маркировкой и обеспечивать надежный контакт с минимальным сопротивлением. Также важно учитывать особенности конструкции щита и характеристики проводников, чтобы предотвратить коррозию и обеспечить долговременную эксплуатацию системы заземления и нейтрали.
Когда допускается соединение PE и N шин согласно ПУЭ

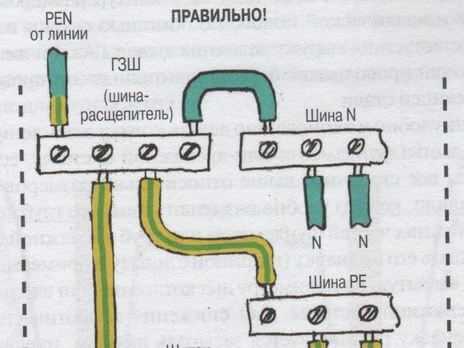

Соединение защитного (PE) и нейтрального (N) проводников допускается исключительно в главной распределительной панели при выполнении требований раздела 1.7 ПУЭ. В этом случае создаётся общая шина PEN, которая объединяет функции защитного и нейтрального проводников.
Объединение PE и N допустимо при наличии TN-C системы заземления, при условии, что участок проводки после точки соединения PEN не разделяется на отдельные PE и N проводники. На отходящих линиях разделение PE и N обязательно.

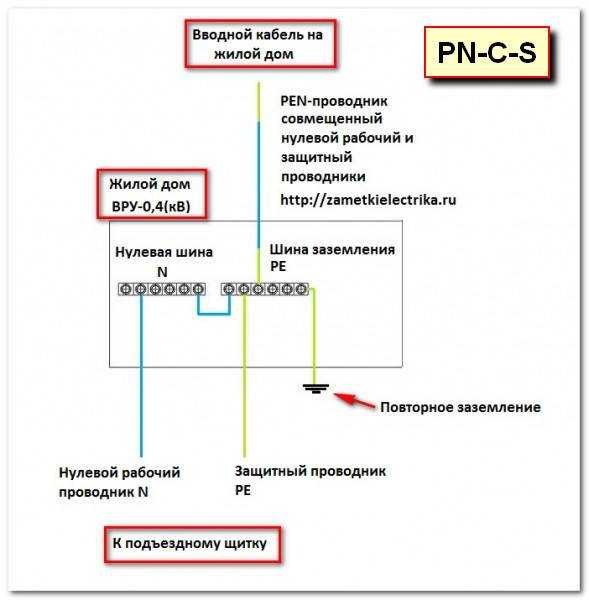

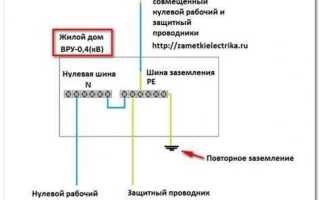

При использовании TN-C-S системы на входе электроустановки предусмотрено создание общей PEN шины, которая затем делится на отдельные PE и N в последующих распределительных щитках.
Запрещается соединять PE и N в конечных потребительских щитках, а также в случаях, когда оборудование требует отдельного заземления по ПУЭ. Нарушение приводит к снижению безопасности и повышению риска поражения электрическим током.
Объединение шин должно осуществляться с помощью надёжных зажимов и с контролем сопротивления, не превышающим нормативные значения. Все соединения должны быть доступны для осмотра и обслуживания.
Подключение защитных проводников к нейтрали возможно только при правильном заземлении PEN, обеспечивающем надёжный отвод токов замыкания.
Следует учитывать, что ПУЭ требуют обязательного заземления PEN шины на вводе и соблюдения правил монтажа и эксплуатации систем TN-C и TN-C-S.
Разница в подключении шин в системе TN-C и TN-C-S
В системе TN-C функции защитного проводника (PE) и нейтрали (N) совмещены в одном проводнике – PEN. В распределительном щитке это означает, что используется одна общая шина PEN, которая выполняет одновременно роль нулевого и защитного проводника. Соединение PE и N осуществляется непосредственно на этой общей шине, что упрощает конструкцию, но требует тщательного соблюдения сечений и надежности контактов из-за высокой токовой нагрузки и требований безопасности.

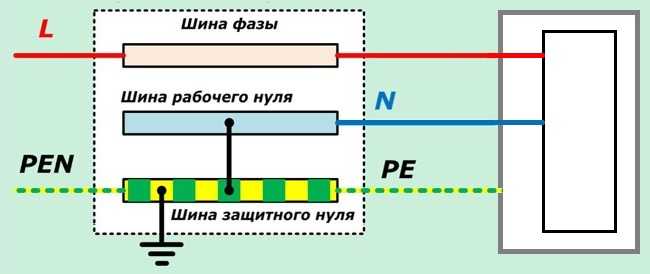

В системе TN-C-S функции разделены: нейтраль и защитный проводник разветвлены на отдельные шины N и PE уже в пределах распределительного щитка или на вводе. В щите происходит разделение PEN на PE и N, что повышает уровень безопасности и снижает риск появления потенциала на корпусах оборудования. Подключение PE и N в системе TN-C-S не происходит напрямую, они связаны через вводной PEN, но внутри щита остаются отдельными.
Важный аспект – необходимость использования специальных устройств для разделения PEN на PE и N, таких как вводные клеммные колодки или специальные шины с разделением, чтобы исключить возможность ошибочного соединения. В системах TN-C-S следует соблюдать требование к сечению PE, которое не может быть меньше, чем у PEN, а также применять меры для уменьшения сопротивления соединений.
При выборе схемы подключения необходимо учитывать, что в TN-C отсутствует отдельная шина PE, а значит, контроль целостности защитного проводника затруднен. В TN-C-S разделение позволяет выполнять измерения сопротивления изоляции и обеспечивает более высокий уровень защиты от токов утечки и замыканий на корпус.
Нужен ли мост между PE и N в квартирном щитке
- В TN-C и TN-C-S системах нейтраль и защитный провод могут объединяться на определённом участке, но в квартирном щитке мостить их не рекомендуется. Это может привести к протеканию токов по защитным проводникам, создавая опасность.
- В сетях TN-S и IT соединять PE и N запрещено, так как это нарушает работу защитных устройств и снижает уровень безопасности.
- При монтаже следует использовать отдельные шины для PE и N, подключая их к соответствующим вводным зажимам.
- Если при проектировании предусмотрена общая точка заземления и нейтрали (PE-N), она должна располагаться на вводном щите или в трансформаторной подстанции, но не в квартирном щитке.
Рекомендация: в квартирах соединять PE и N внутри щитка не нужно. Это снижает риск токов утечки и повышает надёжность работы защитных устройств (УЗО, автоматов).
Как правильно выполнить перемычку между шинами
Для соединения шин PE и N в щитке необходимо использовать перемычку из меди сечением, не меньшим, чем у основной линии заземления. Обычно рекомендуют сечение не менее 6 мм², но при больших токах или длине перемычки следует увеличивать сечение, чтобы минимизировать падение напряжения и нагрев.
Длина перемычки должна быть минимальной, чтобы избежать дополнительного сопротивления и уменьшить вероятность возникновения потенциалов между шинами. Все соединения нужно выполнять с использованием пресс-клемм или болтовых соединений с шайбами и гроверами для надежного контакта и предотвращения самопроизвольного ослабления.
Поверхности контакта должны быть очищены от окислов и загрязнений перед сборкой. Рекомендуется применять антикоррозионные пасты для защиты контактов от коррозии, особенно в условиях повышенной влажности или пыли.
При монтаже перемычки следует учитывать возможность расширения и сжатия металла при изменении температуры, поэтому фиксировать проводники нужно с небольшим запасом и без чрезмерного натяжения.
После установки необходимо проверить надежность креплений и измерить сопротивление между шинами, которое должно быть минимальным, чтобы обеспечить правильное срабатывание защитных устройств и отсутствие потенциалов на корпусе.
Чем грозит неправильное соединение PE и N
При ошибочном объединении PE и N в распределительном щитке возникает риск протекания рабочего тока через защитный проводник. Это увеличивает вероятность поражения человека электрическим током при прикосновении к корпусу, поскольку корпус может оказаться под напряжением.
Неправильное соединение ведёт к увеличению потенциала защитного проводника относительно земли, что нарушает работу системы уравнивания потенциалов и может вызвать коррозию металлических частей электропроводки и оборудования.
Электроустановки, где PE и N объединены вне точки нейтрали трансформатора или главного заземляющего устройства, не соответствуют требованиям ПУЭ и стандартов ГОСТ Р. Это ведёт к отказу систем защитного отключения и увеличивает риск возникновения пожара из-за перегрева проводников.
Рекомендации: PE и N разрешено соединять только в главной заземляющей шине или в точке нейтрали трансформатора. Все другие места объединения недопустимы. Для распределительных щитков следует использовать отдельные шины PE и N, подключённые к заземлению и нейтрали соответственно, без прямого соединения между ними.
Наличие правильной схемы соединений подтверждается измерениями сопротивления изоляции и проверкой срабатывания УЗО, что исключает протекание токов по защитным проводникам и обеспечивает безопасность эксплуатации.

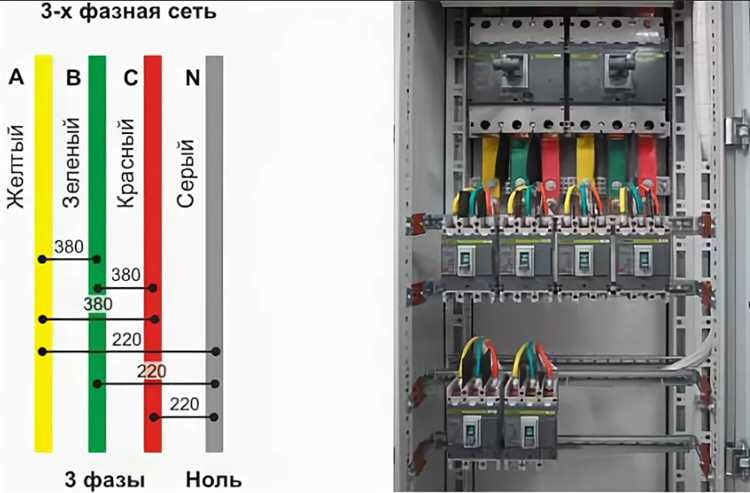

Как проверить корректность подключения мультиметром
Для проверки соединения PE и N шин мультиметром установите прибор в режим измерения сопротивления (Ом). При касании щупов к контактам PE и N сопротивление должно быть близким к нулю – обычно менее 0,1 Ом. Значение выше указывает на плохой контакт или отсутствие соединения.
В режиме прозвонки (звуковой сигнал) мультиметр подтверждает наличие электрической связи. Если сигнал отсутствует, соединение нарушено или проводка повреждена.
Перед измерением убедитесь, что питающее напряжение отключено и щупы прочно закреплены для стабильных показаний. При замерах избегайте прикосновения к оголённым проводам, чтобы исключить помехи и опасность поражения.
Дополнительно измерьте напряжение между PE и N при включённом питании. Значение должно быть максимально близко к нулю в пределах нескольких милливольт. Напряжение выше 1 В свидетельствует о неправильном соединении или наличии дефекта.
Регулярные проверки гарантируют надёжность системы заземления и снижают риск возникновения токов утечки и повышенного напряжения на корпусах оборудования.
Можно ли соединять шины в щитке при наличии УЗО
Соединение PE и N шин в щитке при наличии УЗО допускается только в определённых случаях. В стандартной схеме TN-C-S (совмещённый PEN-проводник разделяется на PE и N после вводного узла) допускается разделение шин, но не их объединение.
Если используется УЗО, нулевая и защитная шина должны быть раздельными. Это связано с тем, что УЗО контролирует ток утечки между фазой и нейтралью. Объединение PE и N после УЗО нарушит его работу и снизит чувствительность устройства, что может привести к срабатыванию с задержкой или отсутствию реакции на ток утечки.
При установке УЗО необходимо обеспечить отдельное подключение всех защитных проводников (PE) к защитной шине, а нейтральных (N) – к нейтральной шине. В случае, если в проекте предусмотрена общая шина для PE и N, УЗО нужно устанавливать до разделения шин.
При монтаже следует руководствоваться требованиями ПУЭ и СП 31-110-2003, где чётко прописано, что шины PE и N не должны объединяться после УЗО, чтобы избежать искажений токов утечки и сбоев в работе защитных устройств.
Исключением может быть схема TN-C без УЗО, где PEN-проводник используется как общий нулевой и защитный, и соединение шин соответствует техническим условиям. Однако при установке УЗО такая практика недопустима.
Вопрос-ответ:
Почему в щитке соединяют PE и N шины?
Соединение PE (защитного проводника) и N (нейтрального) в щитке нужно для правильного распределения токов и обеспечения безопасности. Это помогает избежать разности потенциалов между этими шинами и снижает риск поражения электрическим током при повреждении изоляции или нарушениях в системе заземления.
Какие риски могут возникнуть, если не соединять PE и N шины в распределительном щитке?
Если не соединить PE и N, возможны сбои в работе защитных устройств, такие как автоматические выключатели и устройства защитного отключения (УЗО). Это может привести к тому, что ток утечки не будет корректно заземлен, создавая опасность для людей и техники из-за отсутствия надежного пути для аварийного тока.
В каких случаях соединение PE и N шин считается обязательным, а в каких – запрещенным?
В системах TN-C и TN-C-S соединение PE и N шин обязательно на входе в распределительный щит, так как нейтраль и защитный проводник объединены или частично объединены. В системах TT и IT такое соединение в щитке запрещено, поскольку там используются отдельные контуры заземления, и объединение может нарушить работу защитных схем и повлечь опасность.
Как правильно выполнить соединение PE и N шин в распределительном щитке?
Соединение должно выполняться при помощи специально предназначенных клемм или перемычек, обеспечивающих надежный и прочный контакт. Важно соблюдать полярность и правила монтажа, чтобы не допустить ослабления соединения и не создавать дополнительных сопротивлений, способных ухудшить защиту.
Какие стандарты и нормы регулируют соединение PE и N шин в электроустановках?
Правила соединения PE и N шин регулируются национальными и международными стандартами, такими как ПУЭ (Правила устройства электроустановок) в России, а также стандартами IEC. Они определяют, как и где допустимо объединять эти шины, чтобы обеспечить безопасность и надежность электрооборудования.
Почему в электрическом щитке соединяют защитный (PE) и нейтральный (N) проводники?
Соединение PE и N шин выполняется для обеспечения надёжного отвода тока в случае замыкания на корпус или других аварийных ситуаций. Такое соединение позволяет стабилизировать потенциал защитного заземления, минимизируя риск поражения электрическим током и снижая вероятность повреждения оборудования. Важно, что эта связь обычно выполняется в одном месте — в главном распределительном щитке, чтобы исключить появление токов между заземляющими и нейтральными проводниками в других частях системы.
Какие последствия могут возникнуть, если не соединять PE и N шины в щитке?
Отсутствие соединения между защитным и нейтральным проводниками в главном щитке приводит к тому, что при повреждении изоляции или коротком замыкании ток не получит пути на землю через нулевой проводник. Это повышает риск появления опасного напряжения на корпусах приборов и может привести к ударам током. Кроме того, такие условия увеличивают вероятность срабатывания защитных устройств с задержками или их несрабатывания, что ставит под угрозу безопасность и сохранность оборудования. Поэтому соединение PE и N является одним из ключевых элементов правильного монтажа электропроводки.
