Щетки двигателя шуруповерта – важный компонент, обеспечивающий стабильную работу электродвигателя. При износе щеток появляется характерный скрежет, снижение мощности и нестабильность вращения. Заменить их можно без обращения в сервис, если иметь базовые инструменты и следовать точной инструкции.
Для замены потребуется комплект угольных щеток, подходящих по размеру и типу для вашей модели шуруповерта. Важно заранее проверить совместимость, используя маркировку или техническую документацию устройства. Неправильный подбор приводит к быстрому износу и повреждениям коллектора.
Сам процесс начинается с отключения аккумулятора и разборки корпуса. Необходимо аккуратно извлечь старые щетки, не повредив контакты и пружины. Установка новых требует правильного положения и надежного крепления для обеспечения плотного контакта с коллектором. После сборки устройство должно пройти тестирование на холостом ходу и под нагрузкой.
Как определить, что щетки шуруповерта требуют замены
Основной признак износа щеток – нестабильная работа двигателя: появление рывков, перебоев или заметного снижения мощности при одинаковой нагрузке.
Визуальный осмотр выявляет укорачивание щеток до длины менее 5 мм – это прямой сигнал к замене. Щетки длиной менее 3 мм полностью исчерпывают ресурс и не обеспечивают надежный контакт.
Появление искрения возле коллектора при работе – индикатор износа или загрязнения щеток и коллектора. Легкое искрение допустимо, но сильное, сопровождающееся запахом горелого, указывает на изношенные щетки.
Перегрев корпуса мотора без внешних причин часто связан с плохим контактом щеток и коллектора, что ведет к повышенному сопротивлению и снижению КПД.
Измерение сопротивления щеток мультиметром – эффективный способ. Если сопротивление значительно выше нормативного (обычно менее 1 Ом), щетки лучше заменить.
Рекомендуется проводить диагностику после 100-150 часов активной работы шуруповерта или при первых признаках ухудшения его работы.
Необходимые инструменты и материалы для замены щеток
Для замены угольных щеток в шуруповерте потребуются специализированные инструменты и комплектующие, соответствующие модели устройства.
- Набор отверток: крестовые и плоские, подходящие по размеру для разборки корпуса шуруповерта.
- Тонкий шлицевой или крестовой отверток: для снятия пружин или фиксирующих деталей щеток.
- Пинцет или мелкие плоскогубцы: для аккуратного извлечения и установки щеток в гнезда.
- Новые угольные щетки: строго по маркировке и размеру оригинальных элементов, иначе возможны повреждения коллектора.
- Изоляционная лента или термоусадочная трубка: для дополнительной защиты проводов при необходимости их ремонта.
- Мультиметр: для проверки целостности щеточного узла и электрических контактов до и после замены.
- Чистая мягкая ткань и изопропиловый спирт: для удаления угольной пыли и загрязнений с коллектора перед установкой новых щеток.
Перед началом работы убедитесь, что аккумулятор полностью отсоединён от шуруповерта для исключения риска короткого замыкания или травмы.

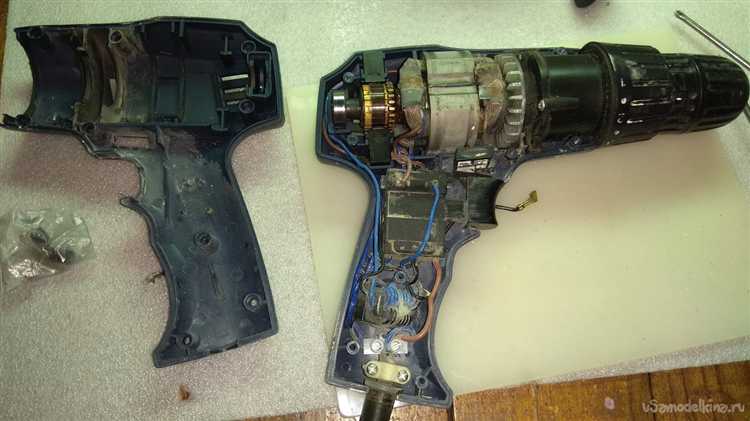

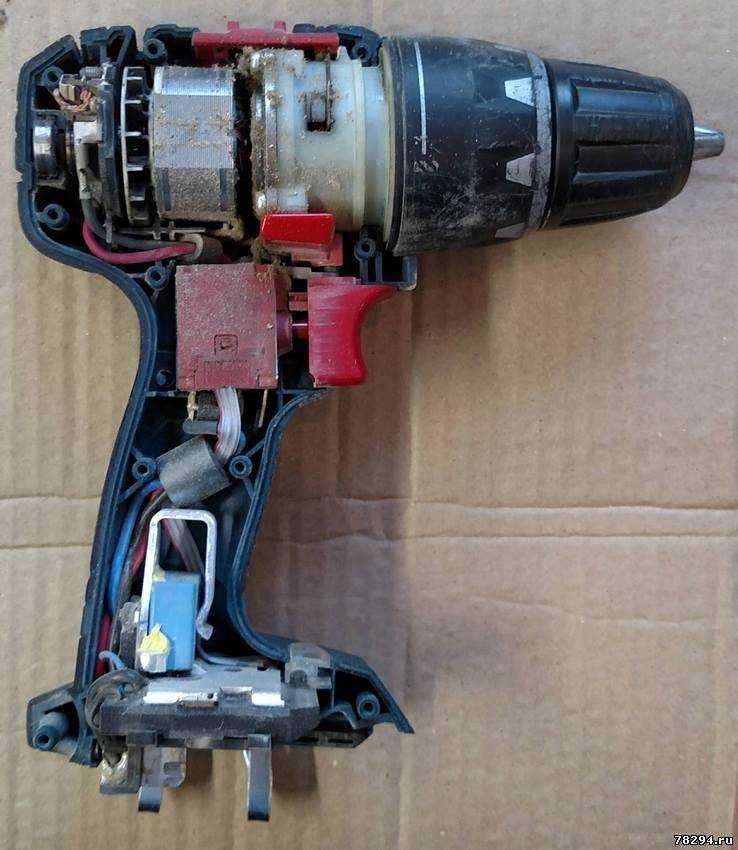

Как разобрать корпус шуруповерта для доступа к щеткам
Перед началом разборки отключите аккумулятор или извлеките питание. Освободите корпус от внешних загрязнений и пыли. Снимите патрон и аккумулятор, чтобы не мешали процессу.
Осмотрите шуруповерт, найдите и выкрутите все видимые крепежные винты. Обычно они расположены на задней и боковых частях корпуса, иногда скрыты под наклейками или резиновыми накладками – удалите их аккуратно ножом или тонкой отверткой.
После удаления винтов аккуратно разомкните две половинки корпуса, используя пластиковую лопатку или плоскую отвертку, чтобы не повредить защелки и корпус. Не применяйте излишнюю силу, чтобы избежать трещин и поломок.
Внутри корпуса найдите двигатель и блок щеток. Обычно щетки расположены в специальных держателях сбоку от ротора. Перед снятием запомните или сфотографируйте положение проводов и контактов для правильной сборки.
Если корпус крепится дополнительными элементами (крепежными пластинами, клипсами), снимите их, чтобы получить свободный доступ к щеткам. При необходимости аккуратно отсоедините провода от щеток, отмечая их расположение.
После доступа к щеткам их можно заменить или очистить, после чего сборку производите в обратной последовательности, проверяя надежность всех контактов и креплений.
Правильный порядок извлечения старых щеток из держателей

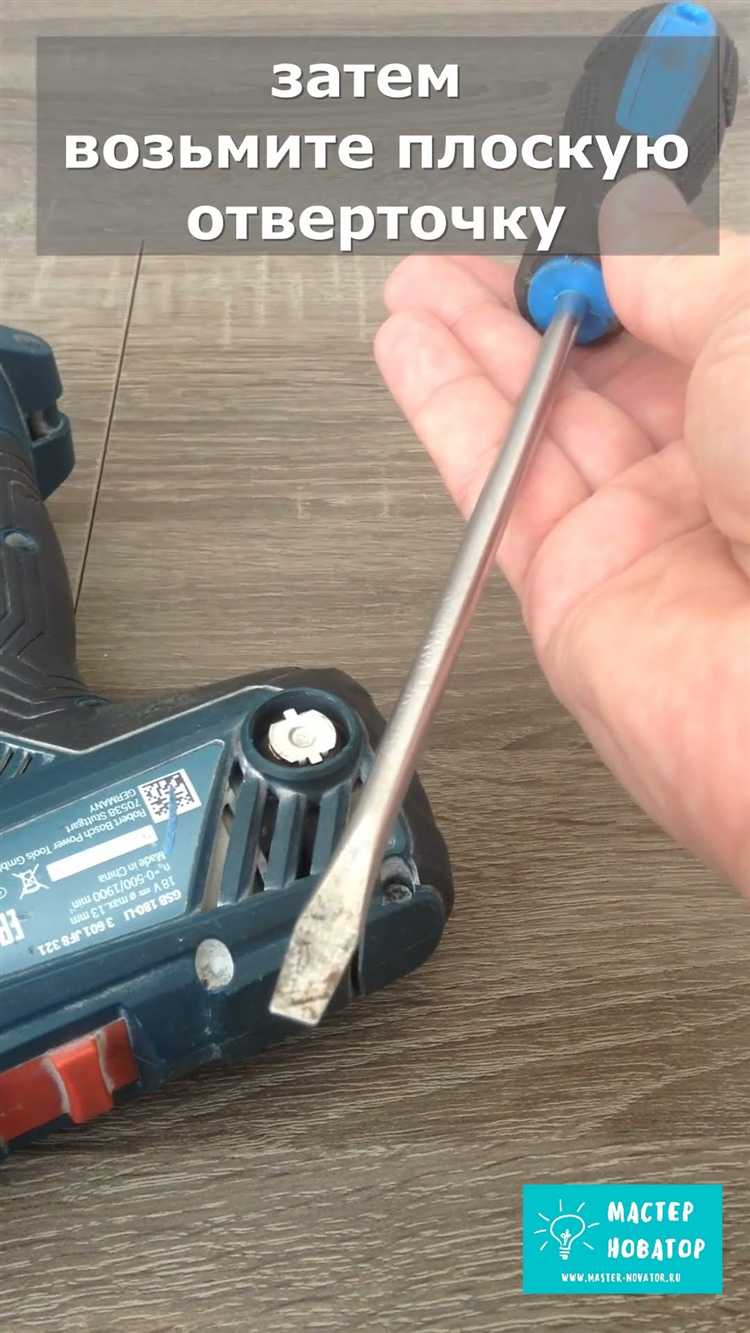

Перед началом работы отключите аккумулятор или питание шуруповерта. Найдите крышку щеткодержателя – чаще всего она фиксируется винтами или защелками. Аккуратно снимите крышку с помощью отвертки подходящего размера, избегая повреждений пластиковых деталей.
Обратите внимание на пружину, прижимающую щетку к коллектору. Слегка сожмите пружину или отведите её в сторону, чтобы освободить щетку. Не тяните щетку резко – это может повредить проводку или держатель.
После освобождения пружины аккуратно извлеките щетку, удерживая её за корпус, чтобы не повредить контактный провод. Если щетка застряла, аккуратно покачайте её из стороны в сторону, не применяя чрезмерной силы.
Освободив обе щетки, осмотрите держатели на наличие загрязнений и нагара, удалите пыль с помощью кисточки или сжатого воздуха. Проверьте состояние пружин и контактов, при необходимости очистите их спиртом.
Как подобрать и проверить новые щетки по размерам и характеристикам
Для правильного подбора щеток важно учитывать точные размеры и электрические параметры, чтобы обеспечить эффективную работу мотора шуруповерта.
- Измерение размеров старых щеток:
- Длина: измеряется от основания до рабочей кромки, минимально допустимая длина у новых щеток – не менее 10 мм, иначе срок службы будет крайне коротким.
- Ширина и высота: измеряются штангенциркулем, чтобы подобрать точный корпус щетки под держатель мотора.
- Проверка маркировки и материала:
- Основной материал – графит с медными включениями, рекомендуется щетки с содержанием меди не менее 30% для снижения износа коллектора.
- Маркировка на упаковке должна совпадать с оригинальной или иметь допуск производителя.
- Электрические характеристики:
- Сопротивление щетки не должно превышать 0,2 Ом, измеряется мультиметром в режиме омметра.
- Рабочее напряжение щетки должно соответствовать напряжению двигателя шуруповерта (обычно 12 В, 18 В или 20 В).
- Совместимость с держателем и пружиной:
- Щетки должны точно вставляться в держатель без люфтов.
- Пружина должна обеспечивать равномерное прижатие щетки к коллектору, проверяется визуально и по усилию нажатия.
После выбора щеток следует проверить их посадку и работоспособность перед окончательной установкой, чтобы избежать ускоренного износа и проблем с мотором.

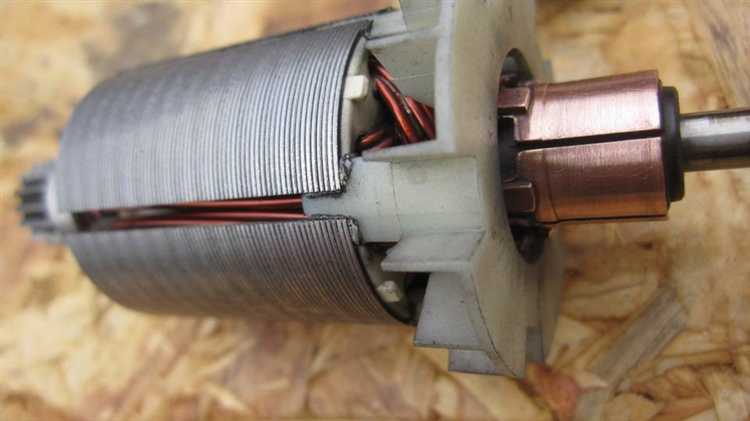

Тонкости установки новых щеток в шуруповерт
Перед монтажом новых щеток важно убедиться в полной чистоте посадочного места и коллектора ротора. Остатки старой графитовой пыли удаляются сухой кистью или баллончиком со сжатым воздухом. Щетки должны плотно прилегать к коллектору без зазоров и люфтов.
Правильная ориентация щеток – ключевой момент. В зависимости от конструкции шуруповерта щетки могут иметь маркировку или выступы, которые необходимо установить строго в предусмотренном положении. Неправильная установка приводит к искрению и быстрому износу.
При закреплении щеток важно не перетягивать крепежные элементы, чтобы избежать деформации корпуса и ухудшения контакта. Клеммы и пружины должны обеспечивать равномерное давление, но не создавать избыточного усилия, способного повредить щетку или коллектор.
После установки рекомендуется проверить плавность вращения ротора вручную. Наличие заметного сопротивления указывает на возможное попадание посторонних частиц или неправильное размещение щеток.
Запускать шуруповерт следует на минимальных оборотах для первичной обкатки новых щеток. В первые 5-10 минут эксплуатации важна стабильность контакта и отсутствие посторонних шумов.
Как проверить работоспособность шуруповерта после замены щеток
После установки новых щеток необходимо проверить правильность подключения и плотность их контакта с коллектором. Для этого включите шуруповерт на минимальных оборотах и проследите за отсутствием искрения. Небольшое искрение допускается, но оно не должно быть интенсивным или сопровождаться резким запахом гари.
Первый этап проверки – работа двигателя без нагрузки. Запустите инструмент и оцените плавность вращения ротора. Посторонних шумов, вибраций и остановок быть не должно. Если слышны скрежет или щелчки, возможно, щетки установлены неправильно или изношены.
Второй этап – проверка под нагрузкой. Вкрутите шуруп в плотный материал, например, дерево или пластик. При этом инструмент должен сохранять стабильные обороты без заметного провала мощности. Резкое снижение скорости указывает на проблемы с контактами или неправильную сборку.
После теста проверьте нагрев корпуса. Легкий теплый нагрев допустим, но чрезмерный нагрев моторной части свидетельствует о нарушении работы щеток или повреждении коллектора.
Дополнительно, используйте мультиметр для замера сопротивления между щетками и корпусом. Результаты должны соответствовать техническим характеристикам конкретной модели шуруповерта, указанным в руководстве пользователя.
Вопрос-ответ:
Как определить, что щетки в шуруповерте требуют замены?
Обычно признаки износа щеток проявляются в виде перебоев в работе двигателя, снижения мощности или появления искрения в моторном отсеке. Если шуруповерт начал работать нестабильно, его мощность упала, а при работе слышны посторонние звуки, это может говорить о необходимости проверить и, возможно, заменить щетки.
Какие инструменты понадобятся для замены щеток в шуруповерте своими руками?
Для замены обычно требуется крестовая или плоская отвертка для разбора корпуса, пинцет или маленькие пассатижи для извлечения щеток, а также новые щетки, соответствующие модели шуруповерта. Важно иметь чистую поверхность и хорошо освещённое место для работы.
Можно ли использовать щетки от другой модели шуруповерта, если оригинальных нет в продаже?
Совместимость щеток зависит от их размеров и типа крепления. Иногда подходящие аналоги можно найти у других моделей того же производителя, но важно тщательно сверить размеры и характеристики. Если щетки значительно отличаются, это может привести к плохому контакту и быстрому износу.
Как правильно установить новые щетки, чтобы избежать повреждений и обеспечить нормальную работу инструмента?
Перед установкой следует внимательно очистить посадочные места от пыли и остатков старых щеток. Новые щетки вставляют аккуратно, следя за правильным расположением и надежным контактом с коллектором. После сборки корпуса рекомендуется проверить работу шуруповерта на холостом ходу, чтобы убедиться в отсутствии искрения и стабильности вращения.
