Для оценки функционирования стабилизатора напряжения необходимо измерить входное и выходное напряжение устройства с помощью мультиметра. Ключевым параметром считается стабильность выходного напряжения при изменениях входного в пределах допустимого диапазона, обычно ±10–15% от номинала сети (например, 190–250 В для 220 В).
Перед проверкой убедитесь, что нагрузка подключена к стабилизатору – оптимально использовать бытовой прибор с мощностью не менее 300 Вт. Это позволит проверить работу устройства под реальной нагрузкой и исключить ложные показания.
Измерения проводятся в несколько этапов: фиксируется напряжение на входе при различных значениях сети (например, при снижении до 180 В и повышении до 250 В), затем проверяется выходное напряжение стабилизатора. Разница не должна превышать ±5% от номинала. Если отклонения больше, необходима настройка или ремонт.
Дополнительно рекомендуется проверить защитные функции: стабилизатор должен отключать нагрузку при критическом снижении или повышении входного напряжения. Это гарантирует безопасность подключенных устройств и продлевает срок службы оборудования.

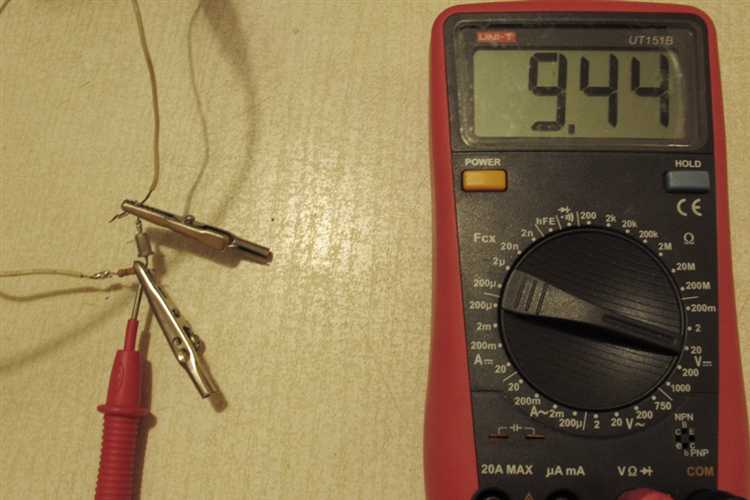

Выбор и подготовка необходимого оборудования для проверки стабилизатора
Для точной проверки стабилизатора напряжения потребуется мультиметр с функцией измерения переменного и постоянного напряжения, желательно с диапазоном до 300 В и классом точности не ниже 1.0. Дополнительно нужен тестовый нагрузочный резистор мощностью от 300 до 500 Вт с сопротивлением около 100–150 Ом – он позволит имитировать реальную нагрузку.
Рекомендуется подготовить удлинитель с заземлением, чтобы обеспечить безопасное подключение оборудования. При наличии – можно использовать цифровой осциллограф для контроля формы выходного сигнала и выявления искажений или пульсаций.
Все приборы должны иметь исправные измерительные провода с изоляцией, выдерживающей напряжение не ниже 400 В. Перед проверкой убедитесь в исправности предохранителей стабилизатора и наличии четкой маркировки на всех элементах подключения.
Важный этап – организация рабочего пространства с доступом к электрической розетке с номинальным напряжением 220 В и свободным местом для безопасного размещения нагрузочного резистора, чтобы избежать перегрева и коротких замыканий.

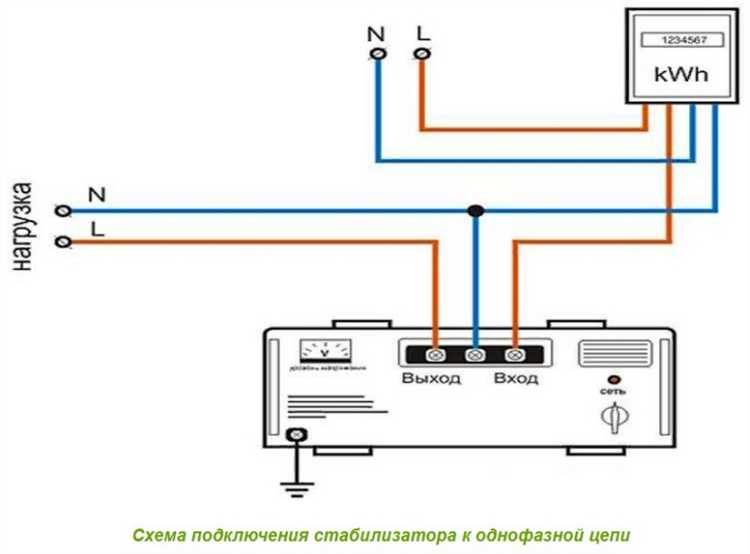

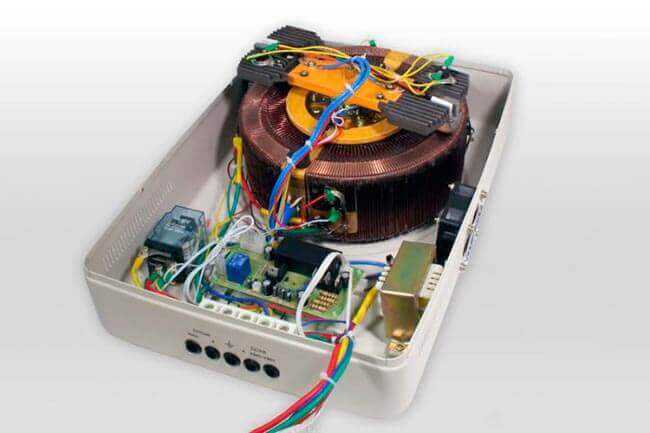

Как измерить входное напряжение стабилизатора мультиметром
Для измерения входного напряжения стабилизатора используйте цифровой или аналоговый мультиметр с функцией измерения переменного или постоянного напряжения, в зависимости от типа стабилизатора. Подготовьте мультиметр: включите режим измерения напряжения, выберите диапазон, превышающий ожидаемое значение (обычно 200 В для бытовых сетей).
Отключите нагрузку от стабилизатора, чтобы исключить влияние потребителей на показания. Подключите щупы мультиметра к входным клеммам стабилизатора: красный – к фазному проводу, черный – к нулю или корпусу. Проверьте надежность контактов, чтобы избежать ложных показаний.
Снимите показания, учитывая, что напряжение в сети может колебаться в пределах ±10% от номинала. При измерении переменного напряжения ориентируйтесь на эффективное значение (RMS). Если показания значительно отклоняются от 220 В (например, ниже 180 В или выше 240 В), это может указывать на проблемы с сетью или входной цепью стабилизатора.
По завершении измерения отключите мультиметр и восстановите подключение нагрузки. При регулярных проверках фиксируйте значения для контроля стабильности входного напряжения и корректной работы стабилизатора.

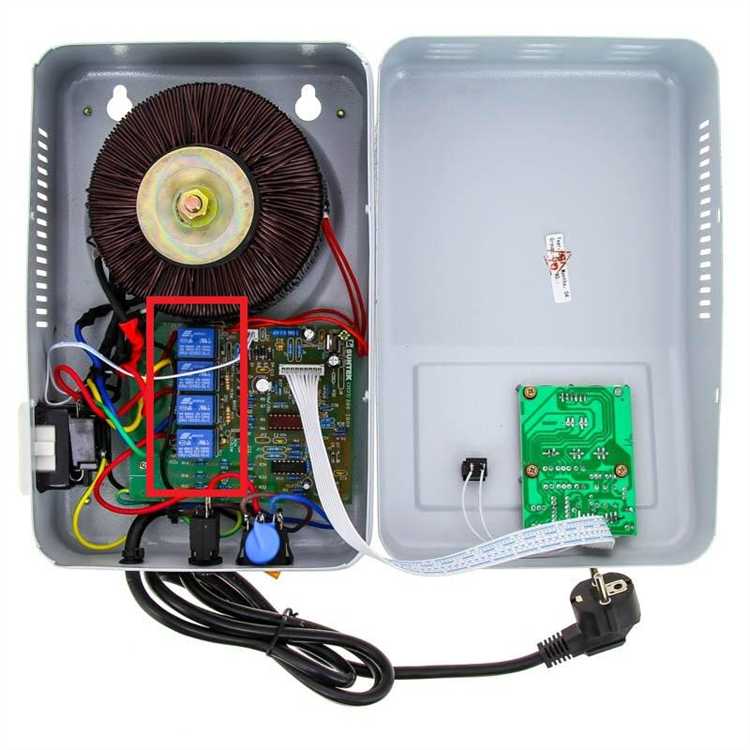

Проверка выходного напряжения стабилизатора под нагрузкой
Для оценки работы стабилизатора напряжения в реальных условиях необходимо измерить выходное напряжение при подключенной нагрузке, приближенной к максимальной номинальной. Используйте нагрузочный резистор с мощностью, соответствующей заявленной мощности стабилизатора. Например, для устройства на 500 Вт подойдет резистор на 100 Ом с мощностью не менее 25 Вт (расчет по формуле P=U²/R, где U – номинальное выходное напряжение).
Подключите нагрузку параллельно выходу стабилизатора и измерьте напряжение мультиметром с точностью не ниже 0,1 В. Напряжение не должно выходить за пределы допустимого отклонения, обычно ±5% от номинала. Если напряжение падает значительно ниже или поднимается выше установленного уровня, это свидетельствует о проблемах в стабилизаторе или недостаточной мощности для выбранной нагрузки.
Рекомендуется измерить напряжение также при нескольких разных нагрузках (25%, 50%, 75%, 100% от номинала), чтобы оценить стабильность работы устройства. При резких скачках или отклонениях необходимо проверить элементы защиты и цепи регулировки внутри стабилизатора.
Для повышения точности измерений избегайте длительной работы под максимальной нагрузкой, чтобы исключить нагрев компонентов и искажение результата. Используйте цифровой мультиметр с функцией записи значений, если есть возможность, для анализа динамики напряжения при изменении нагрузки.

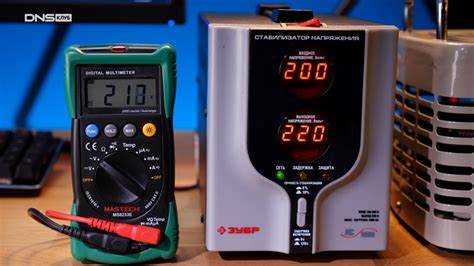

Тестирование реакции стабилизатора на перепады напряжения в сети
Для проверки реакции стабилизатора напряжения на скачки и провалы сети потребуется источник переменного напряжения с регулируемым уровнем, например, автотрансформатор или лабораторный регулятор напряжения. Начинайте с подачи напряжения на вход стабилизатора, равного номинальному – 220 В ±5%. При этом измерьте выходное напряжение мультиметром с точностью не хуже 0,1 В.
Затем постепенно снижайте входное напряжение с шагом 5 В до минимального допустимого значения, указанного в технической документации стабилизатора (обычно 160–180 В). На каждом шаге фиксируйте выходное напряжение и время стабилизации. Реальный стабилизатор должен поддерживать выход на уровне 220 В ±3% без резких скачков и задержек более 0,5 секунды.
Далее увеличьте входное напряжение выше номинала, поднимая его до максимума рабочего диапазона (например, 240–250 В). Аналогично фиксируйте выходное напряжение и реагирование устройства. Стабилизатор должен быстро корректировать выход, не допуская перенапряжения свыше 230 В.
При достижении пределов входного напряжения (нижнего или верхнего) стабилизатор может перейти в защитный режим или отключиться. Зафиксируйте напряжение срабатывания защиты и убедитесь, что оно соответствует заявленным параметрам.
Для проверки устойчивости к резким перепадам можно кратковременно создавать скачки напряжения на 10–15 В с длительностью 1–2 секунды. При этом выходное напряжение не должно иметь пиковых выбросов и провалов, что свидетельствует о корректной работе схемы стабилизации и фильтрации.
Определение правильности работы защитных функций стабилизатора
Для проверки защитных функций стабилизатора потребуется нагрузка и источник напряжения с регулируемыми параметрами. Начните с проверки защиты от перенапряжения: плавно увеличьте входное напряжение выше номинального на 10–15%. Стабилизатор должен отключить нагрузку или перейти в режим защиты не позднее, чем при превышении максимального порога, указанного в техническом паспорте (обычно 260–280 В для 220 В сетей).
Далее протестируйте защиту от пониженного напряжения. Плавно снижайте входное напряжение до уровня, при котором стабилизатор должен отключиться (обычно около 140–160 В). Устройство должно отключить нагрузку без задержек или с минимальной задержкой, чтобы предотвратить повреждение подключенной техники.
Проверка защиты от перегрузки проводится путем увеличения подключенной нагрузки до значения, превышающего максимальную мощность стабилизатора на 20–30%. Стабилизатор должен либо отключить питание, либо перейти в ограничительный режим. Важно убедиться, что при этом не происходит длительного нагрева корпуса или запаха горелой изоляции.
Для проверки защиты от короткого замыкания используйте нагрузку с возможностью короткого замыкания на выходе. Стабилизатор должен отключить выход мгновенно (в пределах долей секунды) без повреждений. После устранения короткого замыкания устройство должно автоматически или после перезагрузки восстановить работу.
Все этапы проверки выполняйте с вниманием к техническим параметрам стабилизатора и в соответствии с инструкцией производителя. Отсутствие срабатывания или неправильная реакция на заданные условия свидетельствует о неисправности защитных цепей и требует сервисного обслуживания.
Как выявить признаки неисправности стабилизатора без специальных приборов
Для оценки работоспособности стабилизатора напряжения без тестеров и мультиметров воспользуйтесь следующими методами:
- Проверка внешних признаков:
- Нагрев корпуса. Если стабилизатор чрезмерно греется при нормальной нагрузке, это может указывать на внутренние проблемы.
- Необычные запахи. Запах гари или плавленого пластика свидетельствует о перегреве компонентов.
- Появление посторонних звуков – жужжание, щелчки, потрескивание, которые не были ранее.
- Оценка поведения подключенной техники:
- Частые перезагрузки или сбои электрооборудования, подключенного к стабилизатору.
- Мерцание ламп или изменение яркости освещения, что указывает на нестабильное напряжение.
- При отключении стабилизатора оборудование работает нормально, что намекает на проблему именно в стабилизаторе.
- Тест с использованием лампы накаливания или простого электроприбора:
- Подключите лампу накаливания через стабилизатор. Если при включении лампа заметно моргает или свет становится тусклым/слишком ярким – это сигнал нестабильной работы.
- Используйте простой электроприбор, чувствительный к перепадам напряжения, например, вентилятор. Неравномерная работа прибора указывает на неисправность стабилизатора.
- Проверка работы индикаторов:
- Отсутствие или неправильное свечение индикаторов работы (Power, Load, Fault) чаще всего свидетельствует о сбоях в работе устройства.
Регулярный осмотр и тестирование по указанным пунктам помогут своевременно выявить неисправности стабилизатора без использования измерительных приборов.
Вопрос-ответ:
Как понять, что стабилизатор напряжения в домашних условиях работает правильно?
Для проверки корректной работы стабилизатора можно замерить напряжение на входе и выходе устройства с помощью обычного мультиметра. При включении стабилизатора выходное напряжение должно оставаться в пределах установленных параметров, даже если входное напряжение колеблется. Если показатели стабильны и соответствуют заявленным характеристикам, значит устройство работает нормально.
Можно ли проверить стабилизатор без специальных приборов, только визуально или на слух?
Визуально и на слух оценить работу стабилизатора можно только очень приблизительно. Обычно при исправной работе устройство не издает необычных звуков, не перегревается и не вызывает срабатывание автоматов. Но для точного понимания необходимо использовать хотя бы мультиметр, так как внешние признаки не всегда отражают внутренние проблемы.
Что делать, если напряжение на выходе стабилизатора значительно отличается от нормального значения?
Если напряжение не соответствует норме, сначала стоит проверить подключение устройства и состояние питающей сети. При сохранении проблемы возможно наличие внутренней неисправности стабилизатора — например, изношенные компоненты или поломка схемы. В таком случае рекомендуется обратиться к специалисту для диагностики и ремонта или замены устройства.
Какие инструменты и приборы понадобятся для проверки стабилизатора напряжения в домашних условиях?
Для базовой проверки понадобится мультиметр с функцией измерения переменного напряжения. Дополнительно можно использовать нагрузочный резистор или бытовой прибор с известным потреблением, чтобы проверить стабильность напряжения под нагрузкой. В некоторых случаях полезен осциллограф для оценки формы сигнала, но в домашних условиях это редко требуется.
Как проверить работу стабилизатора под нагрузкой и зачем это нужно?
Проверка под нагрузкой проводится для того, чтобы убедиться, что устройство стабилизирует напряжение не только на холостом ходу, но и при подключенных приборах. Для этого к выходу стабилизатора подключают электрический прибор с известным потреблением, например лампу или фен. Мультиметром контролируют выходное напряжение: оно должно оставаться стабильным и не уходить за пределы допустимого диапазона. Такая проверка помогает выявить скрытые дефекты и оценить реальную работоспособность стабилизатора.
Как определить, исправно ли работает стабилизатор напряжения без специального оборудования?
Для проверки работы стабилизатора напряжения в домашних условиях можно использовать обычный мультиметр или тестер. Для этого подключите стабилизатор к сети и измерьте напряжение на выходе устройства при разных значениях входного напряжения. Если стабилизатор исправен, выходное напряжение будет оставаться практически постоянным, несмотря на колебания входного. Можно также включить несколько электроприборов через стабилизатор и наблюдать за их работой — если техника функционирует нормально без сбоев и перегревов, значит стабилизатор выполняет свою задачу.
