Генерация электричества с использованием магнитов основана на принципе электромагнитной индукции, открытом Майклом Фарадеем в 1831 году. При изменении магнитного потока через проводящий контур возникает электродвижущая сила (ЭДС), что позволяет создавать ток. Этот принцип лежит в основе работы генераторов, от ручных динамо-машин до промышленных турбин на гидро- и тепловых электростанциях.
Ключевым элементом системы служат неодимовые магниты высокой намагниченности, обеспечивающие мощную индукцию даже при компактных размерах. Важно правильно организовать их движение относительно катушки из медного провода: либо вращение магнитов вокруг неподвижной катушки, либо наоборот. Ось вращения, зазор между магнитом и проводом, а также число витков катушки напрямую влияют на величину генерируемого напряжения.
Для практической реализации эффективной генерации стоит использовать катушки из медной проволоки с диаметром от 0,4 до 1 мм и намоткой в несколько сотен витков. Расстояние между магнитом и катушкой следует минимизировать, не допуская соприкосновения. Частота вращения магнитов – ещё один критичный параметр: при скорости 2000–3000 об/мин можно получить выходное напряжение до 12 В при токе порядка 0,5–1 А, в зависимости от конфигурации системы.
Важно учитывать направление полярности магнитов. Их чередование по полюсам (север-юг) усиливает индукцию и увеличивает выходной ток. Неправильное расположение приводит к частичной компенсации полей и снижению эффективности. Для получения стабильного выхода необходимо подключить выпрямительный мост и сглаживающий конденсатор, особенно при подключении чувствительных электронных устройств.

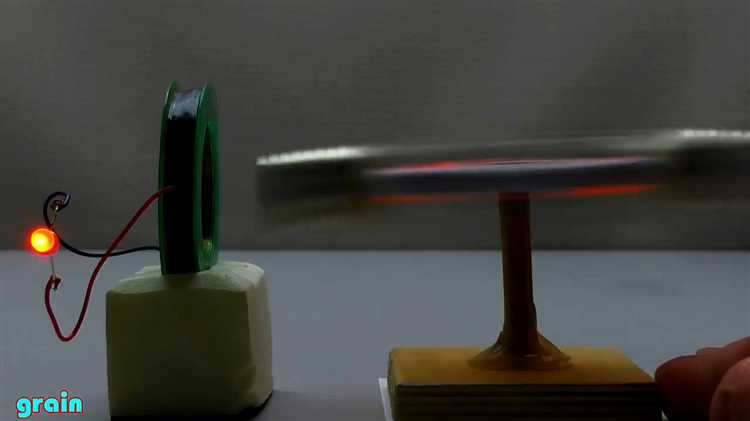

Принцип индукции: как движение магнита создает ток
Ключевое условие – изменение магнитного потока. Он рассчитывается как произведение магнитной индукции (в Теслах) на площадь витков и косинус угла между вектором магнитного поля и нормалью к поверхности витка. Чтобы получить максимальную ЭДС, необходимо, чтобы магнит двигался перпендикулярно плоскости катушки с наибольшей скоростью.

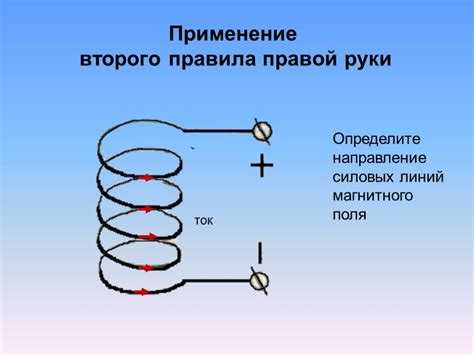

Если магнит приближается к катушке, в ней индуцируется ток одного направления. При удалении – направление тока меняется. Это отражает правило Ленца: индуцированный ток всегда противодействует изменению магнитного потока, его вызвавшему. Поэтому направление движения магнита критически влияет на характер возникающего тока.
Для практического применения важно учитывать скорость движения магнита и количество витков в катушке. При увеличении скорости перемещения или числа витков сила тока возрастает. Например, при удвоении скорости движения магнита ЭДС также увеличивается в два раза. Увеличение количества витков в катушке с 100 до 500 при прочих равных условиях даст пятикратный рост выходного напряжения.
Оптимальная форма движения – равномерное поступательное или вращательное. В генераторах чаще используется вращение магнита внутри неподвижной катушки, так как это позволяет обеспечить стабильное и предсказуемое изменение магнитного потока с минимальными потерями.
Как выбрать магниты для генерации электричества
Тип магнита: Наиболее эффективны неодимовые магниты (NdFeB). Они обладают высокой остаточной индукцией (от 1.2 до 1.4 Тл), что критично для интенсивной индукции тока. Керамические (ферритовые) магниты дешевле, но дают слабое магнитное поле, недостаточное для эффективной генерации.
Размер и форма: Диаметр и толщина влияют на магнитный поток. Для генераторов с ротором предпочтительны цилиндрические или прямоугольные магниты толщиной не менее 10 мм. Чем больше площадь соприкосновения магнита с обмоткой, тем выше мощность.
Класс намагниченности: Обращайте внимание на маркировку. Классы N35–N52 обозначают силу. Например, N52 – самый мощный из стандартных. Для маломощных генераторов хватит N35–N42, для более производительных – N48–N52.
Температурная устойчивость: При высоких оборотах магниты нагреваются. Используйте магниты с индексом H или SH (например, N42SH), выдерживающие до 150–180 °C. Обычные магниты теряют свойства при нагреве выше 80 °C.
Покрытие: Неодим подвержен коррозии. Выбирайте магниты с никелевым, эпоксидным или цинковым покрытием для защиты от влаги и механических повреждений.
Полярность и ориентация: Для стабильного магнитного потока необходимо строгое чередование северного и южного полюсов. Проверяйте полярность при установке. Важно соблюдать симметрию и равномерность расположения на роторе или статоре.
Количество магнитов: Их число должно соответствовать количеству катушек или быть кратным для минимизации пульсаций и паразитных токов. Несоблюдение приведёт к падению КПД и нестабильному выходному напряжению.

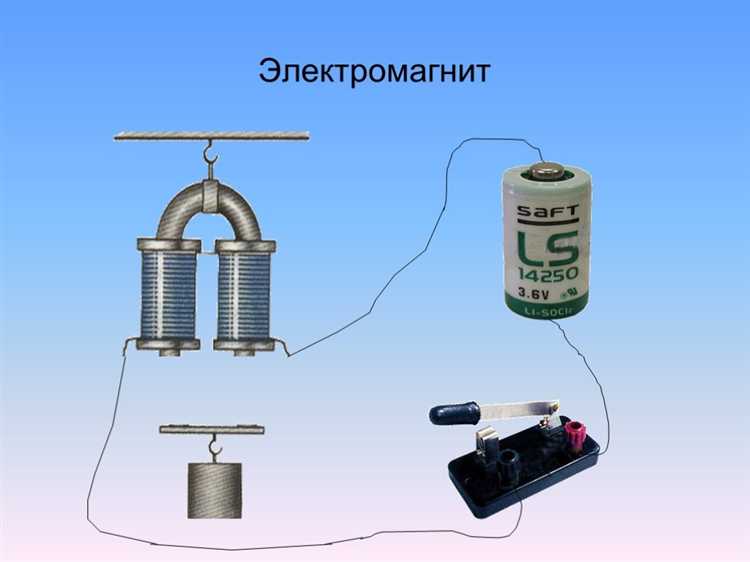

Роль катушки: материалы, диаметр и количество витков
Материал провода напрямую влияет на эффективность индукции. Оптимальный выбор – медь с чистотой не ниже 99,9%. Она обладает минимальным сопротивлением, что критично для максимального тока на выходе. Алюминий используется реже – он дешевле, но хуже проводит электричество.
Изоляция провода должна выдерживать предполагаемое напряжение и нагрев. Для низковольтных генераторов подойдут эмалированные провода типа ПЭЛ или ПЭТВ-2 с допустимой температурой до 155 °C. Толщина изоляции не должна увеличивать диаметр витка больше чем на 5–10%.
Диаметр провода подбирается в зависимости от предполагаемой нагрузки. Для ручных генераторов или маломощных ветротурбин подойдут провода сечением 0,3–0,8 мм². Более толстый провод уменьшает сопротивление, но увеличивает объём катушки и снижает плотность намотки.
Количество витков определяет выходное напряжение. При фиксированной скорости изменения магнитного потока большее число витков увеличивает ЭДС. Однако чрезмерное увеличение витков повышает сопротивление обмотки. Для частоты вращения до 500 об/мин и магнитов из NdFeB N42 оптимально использовать 1000–1500 витков на фазу.
Геометрия катушки влияет на улавливание магнитного потока. Плоская катушка с внутренним диаметром, равным диаметру магнита, и внешним диаметром на 20–30% больше обеспечивает наилучшее пересечение силовых линий. Высота намотки не должна превышать ширину магнита, иначе часть витков окажется вне активной зоны поля.

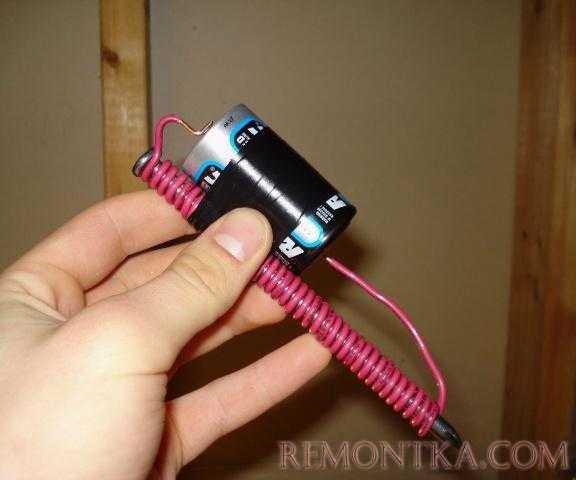

Сборка простого генератора на постоянных магнитах
Для создания генератора потребуется ротор с постоянными магнитами и статор с медной обмоткой. Основной принцип – движение магнитов мимо витков провода, что индуцирует электрический ток по закону Фарадея.
Необходимые компоненты:
- 8 неодимовых магнитов диаметром 20 мм, толщиной 5 мм
- Медный провод диаметром 0.5 мм, длина около 100 м
- Пластиковый или фанерный диск диаметром 200 мм для ротора
- Статор – неподвижная основа для катушек (желательно из диэлектрика)
- Подшипники и ось для обеспечения вращения ротора
- Выпрямительный мост и нагрузка (например, светодиодная лампа)
Сборка:
1. Установите подшипники в корпус генератора. Ось должна свободно вращаться без люфтов.
2. На роторе разместите магниты равномерно по окружности, чередуя полярность N–S. Используйте клей на эпоксидной основе для фиксации.
3. Намотайте 8 катушек по 150 витков каждая. Диаметр внутреннего отверстия – 20 мм, внешний – 50 мм. Намотку выполнять аккуратно, избегая перекрещивания витков.
4. Закрепите катушки на статоре, расположив их точно напротив магнитов на роторе. Расстояние между ротором и катушками – 2–3 мм.
5. Соедините катушки последовательно или по схеме трёхфазного генератора, в зависимости от требуемого напряжения и тока.
6. Подключите выпрямительный мост к выходам катушек. К выходу моста подсоедините нагрузку.
При вращении ротора (вручную, дрелью или через ременную передачу) в катушках возникает переменное напряжение. Выпрямитель преобразует его в постоянное. При скорости около 600 об/мин можно получить 12–15 В на выходе.
Как увеличить выходное напряжение самодельного генератора
Увеличьте количество витков катушки. Напряжение прямо пропорционально числу витков провода в обмотке. Используйте медный эмалированный провод диаметром 0,2–0,4 мм. На каждую катушку наматывайте не менее 1000 витков, чтобы получить напряжение выше 5 В при средней скорости вращения.
Используйте более сильные магниты. Постоянные магниты из неодима (NdFeB) с остаточной индукцией 1,2–1,4 Тл обеспечивают более высокую плотность магнитного потока. Расположите их максимально близко к катушкам без физического контакта – зазор не должен превышать 1 мм.
Повышайте частоту вращения ротора. Напряжение возрастает с увеличением скорости изменения магнитного потока. Используйте шкивный или зубчатый редуктор, чтобы добиться хотя бы 1000–1500 об/мин. Следите за тем, чтобы механическая конструкция выдерживала повышенные обороты.
Оптимизируйте форму сердечников катушек. Используйте П-образные или кольцевые сердечники из феррита или электротехнической стали с толщиной пластин не более 0,35 мм. Это уменьшит вихревые токи и увеличит магнитную проницаемость, что прямо влияет на индуцируемое напряжение.
Соблюдайте точность сборки. Несовпадение осей магнитов и катушек приводит к потерям. Центрируйте ротор строго по отношению к катушкам. Проверяйте биение не более 0,1 мм.
Минимизируйте электрические потери. Используйте пайку вместо скрутки, уменьшайте длину соединительных проводов и применяйте качественную изоляцию. Каждое сопротивление в цепи снижает выходное напряжение под нагрузкой.
Типичные ошибки при сборке генератора и как их избежать
Ошибки при сборке генератора на магнитах часто связаны с неправильным расположением магнитов, недостаточной точностью изготовления и плохими контактами в электрической цепи.
- Неправильное расположение магнитов: Магниты должны располагаться с чередованием полюсов (N-S-N-S), иначе поле будет слабым или нестабильным. Ошибка в чередовании снижает выходное напряжение на 30–50%.
- Использование слабых магнитов: Необходимо использовать неодимовые магниты с высокой остаточной магнитной индукцией (обычно 1,2–1,4 Тл). Магниты с меньшей силой существенно ухудшают КПД генератора.
- Недостаточная зазор между магнитами и катушками: Зазор не должен превышать 1–2 мм. Больший зазор резко снижает электромагнитную индукцию, снижая мощность генерации.
- Неравномерное крепление магнитов: Если магниты закреплены с люфтом или сдвигом, при вращении возникает вибрация и неоднородность магнитного поля, что приводит к шуму и падению эффективности.
- Плохое качество намотки катушек: Катушки нужно наматывать равномерно, без пропусков витков и с минимальными пересечениями. Неоднородность намотки вызывает локальные потери и нестабильность тока.
- Отсутствие качественной изоляции: Все проводники должны быть изолированы для предотвращения коротких замыканий. Использование неподходящих изоляционных материалов приводит к быстрому выходу из строя обмоток.
- Неплотные электрические контакты: Сопротивление на контактах должно быть минимальным. Используйте пайку и качественные клеммы, избегая скруток и незафиксированных соединений.
- Игнорирование балансировки ротора: Не сбалансированный ротор вызывает износ подшипников и падение КПД. Балансировка достигается точным центровкой и равномерным распределением массы магнитов.
Для предотвращения этих ошибок рекомендуется использовать шаблоны для крепления магнитов, измерять зазоры штангенциркулем, применять магнитометры для проверки полярности и проводить тестовые измерения выходного напряжения на каждом этапе сборки.

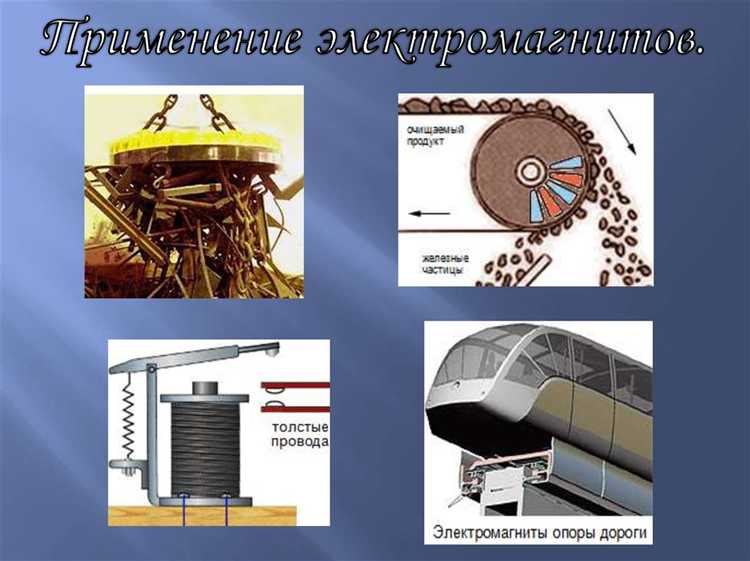

Как подключить самодельный генератор к нагрузке или аккумулятору
Для эффективного подключения самодельного генератора с магнитами к нагрузке или аккумулятору необходимо соблюдать несколько технических правил. Во-первых, выходное напряжение генератора должно соответствовать параметрам нагрузки или аккумулятора. Обычно генераторы на постоянных магнитах выдают переменное напряжение, поэтому требуется выпрямитель – диодный мост на подходящем токе и напряжении.
Выпрямитель следует располагать максимально близко к генератору, чтобы минимизировать потери и защитить нагрузку от пульсаций. После выпрямления рекомендуется установить фильтрующий конденсатор емкостью 1000–4700 мкФ на напряжение минимум на 20% выше номинала генератора. Это стабилизирует выходное напряжение и уменьшит пульсации.
Если нагрузка представляет собой аккумулятор, следует включить в цепь зарядный контроллер или по крайней мере стабилизатор напряжения, предотвращающий перезаряд и глубокий разряд аккумулятора. Для свинцово-кислотных аккумуляторов напряжение заряда обычно поддерживается на уровне 13,8–14,4 В. Для литиевых аккумуляторов параметры зарядки должны соответствовать их спецификациям.
Подключение производится через кабель с сечением не менее 1,5 мм² для токов до 10 А, чтобы избежать перегрева и потерь. Все контакты должны быть надежно припаяны и защищены от коррозии и механических повреждений. Для контроля работы рекомендуется установить амперметр и вольтметр на выходе генератора или аккумулятора.
При соединении нагрузки напрямую с генератором без аккумулятора важно учитывать индуктивные и емкостные характеристики нагрузки, чтобы избежать обратных токов и повреждений. Использование дополнительного диода защиты на выходе поможет предотвратить обратное протекание тока.
Вопрос-ответ:
Как именно магниты помогают создавать электрический ток?
Когда магнит движется рядом с проводником, он изменяет магнитное поле вокруг него. Это изменение магнитного поля заставляет электроны в проводнике начать движение, создавая электрический ток. Такой процесс называется электромагнитной индукцией.
Почему электричество можно получить только при движении магнита, а не от неподвижного?
Если магнит и проводник находятся в покое относительно друг друга, магнитное поле остаётся постоянным и не вызывает движение электронов. Для появления тока необходимо изменение магнитного поля, которое возникает при движении одного из объектов, или изменении силы магнитного поля со временем.
Можно ли использовать постоянные магниты для постоянного производства электричества?
Постоянные магниты можно применять, но для создания постоянного электрического тока нужно их непрерывно двигать относительно проводника, например, вращать вокруг него. Просто держать магнит неподвижно рядом с проводом не даст постоянного электричества.
Как устроен простой генератор, использующий магниты для выработки электричества?
В простейшем генераторе есть катушка из провода и магнит. Магнит вращается рядом с катушкой или наоборот, благодаря чему магнитное поле в катушке постоянно изменяется. Это изменение создаёт электрический ток в проводе, который можно использовать для питания приборов.
Какие материалы магнитов лучше всего подходят для генерации электричества и почему?
Для генераторов обычно используют сильные постоянные магниты из редкоземельных элементов, таких как неодимовые магниты. Они создают более мощное магнитное поле, что увеличивает эффективность индукции и позволяет получать больший ток при меньших размерах оборудования.
Как именно магниты помогают создавать электрический ток?
Магниты создают магнитное поле, которое при движении относительно проводника изменяется. Это изменение магнитного поля вызывает появление электрического напряжения в проводе — процесс называется электромагнитной индукцией. В простых генераторах проводник движется внутри магнитного поля или магнит перемещается рядом с проводником, что и приводит к генерации электрического тока.
Можно ли с помощью магнитов получить достаточно электроэнергии для бытовых нужд?
Да, это возможно, но для получения значительного количества электроэнергии необходимы правильно спроектированные устройства, где используются сильные магниты и эффективные катушки провода. В бытовых генераторах, например, в ветряках или гидрогенераторах, именно принцип взаимодействия магнитного поля и проводников лежит в основе производства электричества. Однако простой магнит и небольшой проводок без дополнительного оборудования не обеспечат значительной мощности.
