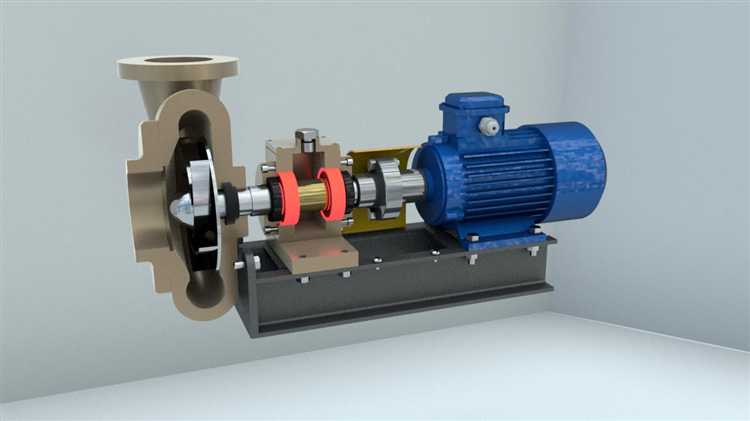

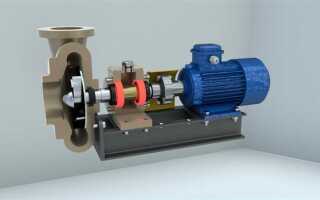

Центробежные насосы применяются для подачи жидкости с различными напорами. При выборе конструкции особое внимание уделяется числу ступеней, поскольку от него зависит не только эффективность, но и стоимость оборудования. Минимальное количество ступеней определяется расчетным напором и конструктивными ограничениями конкретной модели.
Для одноступенчатого насоса предельный напор обычно не превышает 150–250 метров при скорости вращения до 3000 об/мин. Если требуемый напор выше, необходимо использовать многоступенчатую схему. При этом каждая дополнительная ступень добавляет около 150–200 метров, в зависимости от диаметра рабочего колеса, числа лопаток и скорости потока. Однако минимизация числа ступеней возможна за счёт увеличения частоты вращения или оптимизации геометрии проточной части.
На практике минимальное число ступеней устанавливается не только исходя из гидравлических требований, но и с учетом кавитационного запаса, допустимой осевой нагрузки, вибрационных характеристик и требований к надежности. В системах с напором до 100 метров в большинстве случаев достаточно одной ступени. Для напоров до 400 метров – двух или трёх. Конкретное число должно определяться по результатам гидравлического расчета и сопоставления с характеристиками доступных моделей.
Как влияет минимальное число ступеней на напор и подачу
Количество ступеней в центробежном насосе напрямую определяет достижимый напор. Каждая ступень повышает давление, передавая энергию рабочей жидкости. При минимальном числе ступеней напор ограничен: одна ступень способна обеспечить не более 60–80 метров в зависимости от диаметра рабочего колеса, частоты вращения и конфигурации проточной части.
Снижение числа ступеней целесообразно только при невысоких требованиях к напору. Например, если необходимый напор не превышает 40 метров, использование многоступенчатого агрегата приводит к перерасходу электроэнергии и усложнению конструкции. В этом случае рационально применить одноступенчатую модель с оптимизированным колесом и увеличенной частотой вращения.
Подача практически не зависит от количества ступеней и определяется главным образом геометрией рабочего колеса и шириной проточной части. Однако при переходе к минимальному числу ступеней возникает риск снижения гидравлической стабильности, особенно при переменных расходах. Для компенсации возможных колебаний следует точно рассчитывать режимы работы и избегать работы в зонах кавитации.
Если требуется обеспечить стабильную подачу при переменном напоре, предпочтительнее использовать двухступенчатые схемы с оптимальной нагрузкой на каждую ступень. Это позволяет сохранить компактность конструкции при допустимом уровне КПД.
Минимизация числа ступеней оправдана только при точном совпадении характеристик насоса с параметрами системы. При проектировании следует учитывать не только требуемый напор, но и режимы эксплуатации, частоту запуска, наличие частотного регулирования и сопротивление трубопровода.

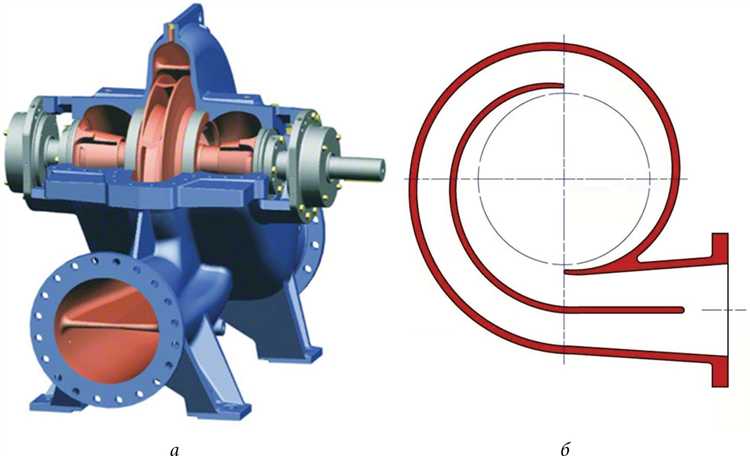

Условия, при которых достаточно одной ступени
Одна ступень в центробежном насосе обеспечивает необходимое давление, если требуемый напор не превышает 60–80 метров при умеренном расходе. При выборе одноступенчатой конструкции важно учитывать рабочую точку: оптимальная зона КПД достигается при соотношении напора и расхода, соответствующем характеристике крыльчатки.
Использование одной ступени оправдано при перекачке чистых жидкостей с вязкостью не выше 10 сСт и температурой до 90 °C. Более высокие параметры требуют дополнительных ступеней из-за роста гидравлических потерь и кавитационного риска.
При напоре до 6 бар и расходе до 100 м³/ч возможно применение стандартных насосов с одним рабочим колесом без снижения эффективности. Давление на входе должно быть стабильным, не менее кавитационного запаса, указанного производителем, обычно от 2 до 4 метров вод. ст.
Одна ступень подходит для систем водоснабжения, охлаждения, циркуляции, где нет резких перепадов давления и отсутствует потребность в высокой энергоотдаче. При этом насосная установка должна быть точно рассчитана по характеристикам сети, чтобы избежать перегрузки двигателя или работы в зоне нестабильного режима.
Насосы с одним колесом эффективны при частотном управлении, позволяющем точно регулировать напор в пределах допустимых значений. Это актуально для систем с переменной производительностью, где требуется оперативная адаптация без существенных потерь по КПД.

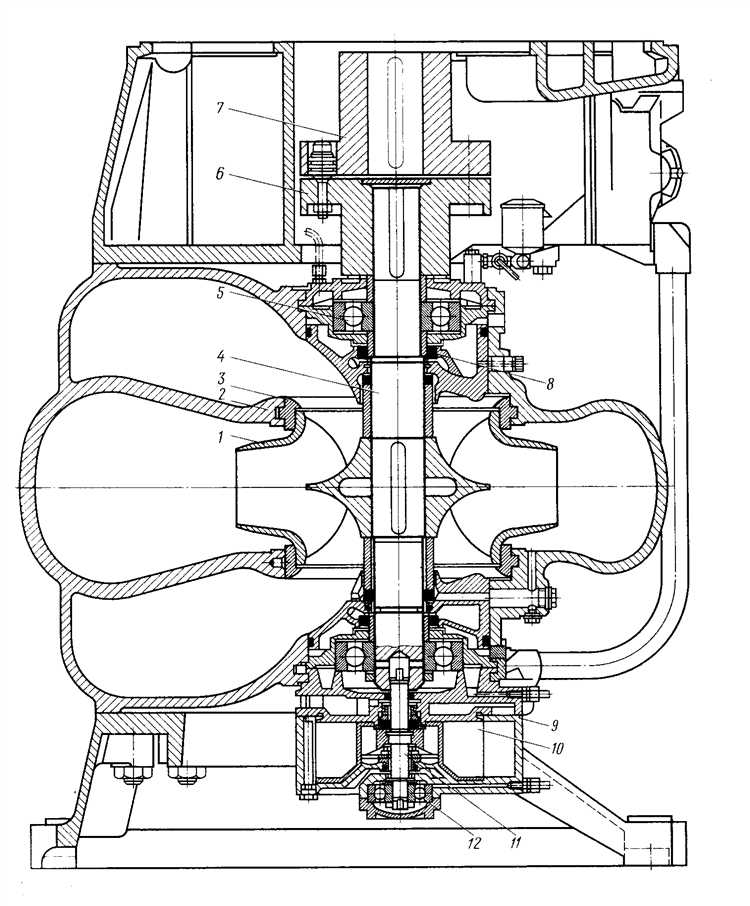

Когда необходимо увеличение числа ступеней выше минимума
Увеличение числа ступеней в центробежном насосе оправдано в ряде технически обоснованных ситуаций, где минимальное количество ступеней не обеспечивает требуемых параметров.
- При высоком напоре, превышающем возможности одной ступени. Если одна ступень обеспечивает, например, 50–80 метров, а требуется 300 метров, необходимо минимум 4–6 ступеней. Однако из-за потерь в уплотнениях и зазорах на практике используют 7–8 ступеней.
- Когда необходимо стабилизировать напор при переменном расходе. Дополнительные ступени позволяют сгладить характеристики насоса и снизить риск кавитации на начальных режимах.
- Для уменьшения осевой нагрузки. Распределение давления между большим числом ступеней снижает нагрузку на подшипники и удлиняет срок службы узлов.
- При работе с жидкостями с высокой плотностью или вязкостью. Чем выше сопротивление среды, тем больше ступеней требуется для преодоления гидравлических потерь.
- В случае работы на значительной глубине или при длинных трубопроводах. Увеличение числа ступеней компенсирует потери на трение и подъем жидкости.
- При необходимости резерва давления. В критичных системах (энергетика, химическое производство) превышение расчетного давления на 10–20% закладывается как резерв, что требует дополнительной ступени.
Решение об увеличении числа ступеней должно опираться на гидравлический расчет с учетом кривых характеристики, потерь в системе и запаса по давлению, а не на номинальные значения производителя.

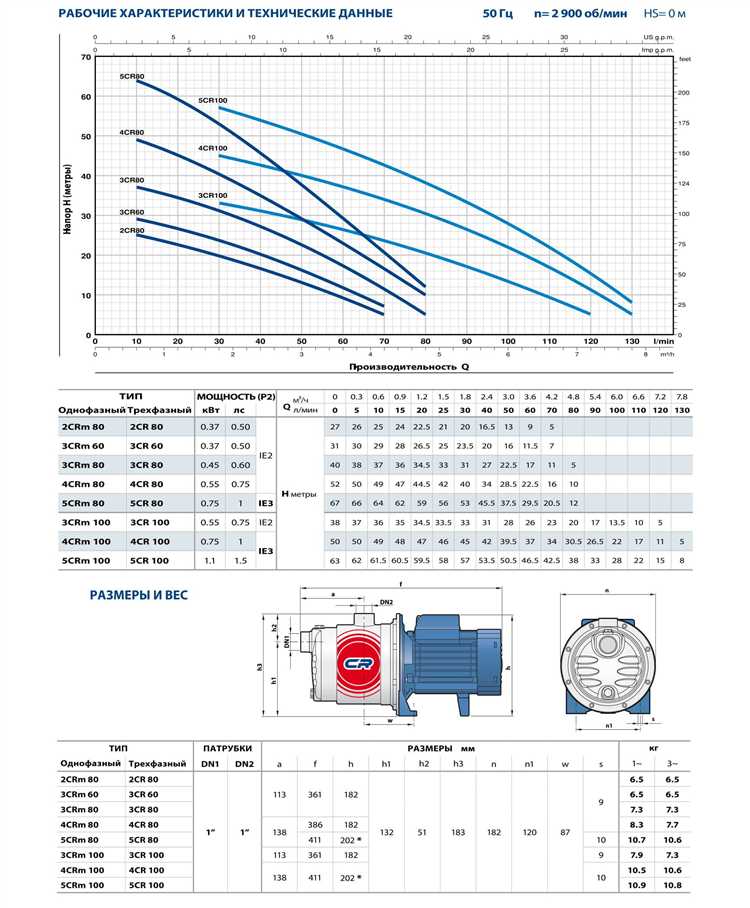

Расчет минимального числа ступеней по заданным параметрам
Для расчета минимального числа ступеней центробежного насоса необходимо определить напор, создаваемый одной ступенью, и сопоставить его с требуемым общим напором. Основная расчетная формула:
N = Hт / Hс,
где N – минимальное число ступеней (округляется в большую сторону), Hт – требуемый общий напор, м, Hс – напор одной ступени, м.
Напор одной ступени рассчитывается по формуле:
Hс = (u2 * Vu2) / g,
где u2 – окружная скорость на выходе рабочего колеса, м/с, Vu2 – тангенциальная составляющая абсолютной скорости на выходе, м/с, g – ускорение свободного падения (9,81 м/с²).
Окружная скорость:
u2 = π * D2 * n / 60,
где D2 – внешний диаметр рабочего колеса, м, n – частота вращения вала, об/мин.
При отсутствии точных значений Vu2, Hс можно взять по усреднённым данным для типовых конструкций:
| Диаметр рабочего колеса, мм | Номинальный напор ступени, м |
|---|---|
| 160–200 | 12–18 |
| 250–315 | 20–30 |
| 355–400 | 28–40 |
Пример: при общем напоре 150 м и использовании колеса диаметром 250 мм, обеспечивающего 25 м/ступень, минимальное число ступеней:
N = 150 / 25 = 6
Округление до ближайшего большего целого числа обязательно, чтобы обеспечить требуемый напор с запасом.
Ограничения по применению насосов с минимальным числом ступеней
Центробежные насосы с минимальным числом ступеней (одноступенчатые или двухступенчатые) имеют ограниченную область применения из-за ряда конструктивных и гидравлических факторов.
Ограничение по напору: одноступенчатые насосы редко обеспечивают напор выше 150–200 метров при стандартной скорости вращения. При необходимости создания высокого давления (например, более 300 метров) требуется многоступенчатая компоновка.
Ограничение по кавитационным характеристикам: при увеличении подачи и снижении числа ступеней возрастает вероятность кавитации. Насосы с минимальным числом ступеней требуют более высокого значения NPSH на входе, что затрудняет их эксплуатацию в условиях пониженного давления или при заборе из открытых источников.
Ограничение по диапазону регулирования: такие насосы имеют узкий диапазон допустимых режимов без ухудшения КПД. При снижении подачи ниже 70 % от номинала резко возрастают гидравлические потери и вибрации.
Ограничение по температуре перекачиваемой среды: при перекачке жидкостей с температурой выше 180 °C одноступенчатая конструкция не всегда обеспечивает необходимую герметичность и осевую стабильность ротора, особенно при длительной работе.
Материальные ограничения: при высокоабразивных средах требуется ограничение по скорости потока. В одноступенчатом исполнении для достижения требуемой подачи приходится увеличивать диаметр рабочего колеса, что снижает ресурс из-за эрозии.
Ограничение по компоновке системы: насосы с минимальным числом ступеней не подходят для последовательной установки, так как не обеспечивают стабильного давления на выходе. Это критично в системах, где требуется постоянный перепад давления между узлами.
Рекомендуется использовать насосы с минимальным числом ступеней только в системах с умеренными требованиями к напору, стабильной температурой и чистыми средами, при наличии достаточного подпора на входе и отсутствии резких колебаний нагрузки.

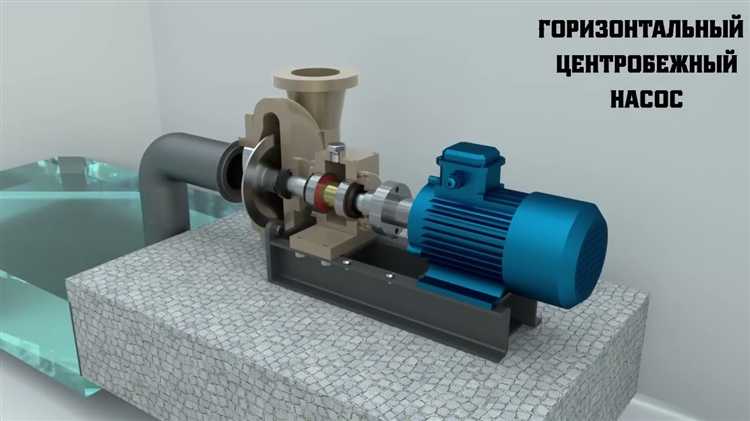

Примеры типовых задач с использованием одноступенчатых насосов
Задача 1: Подача воды в систему охлаждения промышленного оборудования
Необходимо обеспечить подачу воды с расходом 18 м³/ч при напоре 24 м. Используется одноступенчатый центробежный насос с рабочим колесом диаметром 160 мм и скоростью вращения 2900 об/мин. Потери напора в трубопроводе – 4 м. Требуемый напор насоса – 28 м. Подбор ведётся с учётом КПД не ниже 72%. Установка насоса выполняется с соблюдением минимальной кавитационной высоты (NPSH) не ниже 2,5 м.
Задача 2: Перекачка дизельного топлива на складе ГСМ
Требуется перекачка дизельного топлива из резервуара в автоцистерну. Расход – 12 м³/ч, высота подъёма – 8 м. Вязкость жидкости – 3 мм²/с при температуре +20 °C. Подходит одноступенчатый насос с торцовым уплотнением, вал из нержавеющей стали и антикоррозионным покрытием корпуса. Важно учитывать возможность сухого хода – устанавливается датчик уровня и частотный преобразователь для плавного запуска.
Задача 3: Водоснабжение автономного коттеджа
Глубина скважины – 18 м, расстояние до дома – 30 м по горизонтали. Учитываются потери напора в трубопроводе – 6 м. Общее сопротивление системы составляет 26 м. Подбор насоса ведётся с расчётом на суточную потребность до 4 м³. Применяется погружной одноступенчатый насос с встроенным обратным клапаном и термозащитой.
Задача 4: Перекачка технической воды на производстве
Необходимо обеспечить непрерывную подачу воды температурой до +60 °C с расходом 25 м³/ч при напоре 15 м. Используется насос с чугунным корпусом и механическим уплотнением. Рекомендуется установка байпаса для защиты от перегрузки при частичном закрытии задвижки на выходе. Частотное регулирование позволяет удерживать расход в заданных пределах при изменяющемся давлении в системе.
Задача 5: Дренаж сточных вод без твердых включений
Уровень жидкости – 2 м ниже установки насоса, требуемый напор – 10 м, расход – 10 м³/ч. Устанавливается поверхностный одноступенчатый насос с самовсасывающей способностью до 3 м. Корпус – полипропилен, рабочее колесо – норил. Насос включается автоматически при достижении заданного уровня с помощью поплавкового датчика.
