Перед началом строительства фундамента необходимо определить физико-механические характеристики грунта. Для этого проводится геотехническая разведка, основным этапом которой является отбор проб грунта – инженерно-геологическое бурение и последующий анализ образцов.
Проба грунта, получаемая в процессе бурения, называется керн или шурфовая проба. Эти образцы сохраняют структуру и слоистость, что позволяет точно определить состав, влажность, плотность и несущую способность почвы.
Для корректного выбора типа фундамента и расчёта его параметров важна глубина залегания и качество проб. Обычно пробы берут на глубинах от 1,5 до 4 метров, в зависимости от проектных нагрузок и особенностей рельефа. Лабораторные испытания проб включают определение гранулометрического состава, коэффициента уплотнения, предела прочности и пылеватости грунта.
Что такое инженерно-геологическое исследование грунта
Инженерно-геологическое исследование грунта – комплекс мероприятий, направленных на выявление физических и механических свойств грунтов, их состава, залегания и водонасыщенности, необходимых для правильного выбора конструкции фундамента.
Основные задачи исследования:
- Определение типов грунтов и их слоистости по глубине;
- Изучение несущей способности и сжимаемости грунтов;
- Выявление уровня грунтовых вод и их сезонных колебаний;
- Оценка агрессивности грунта по отношению к строительным материалам;
- Определение параметров для расчёта устойчивости и деформаций оснований.
Процедура включает бурение скважин, отбор проб на разных глубинах, проведение лабораторных испытаний и полевых наблюдений. Число и глубина скважин зависят от площади и сложности участка, обычно от 3 до 7 точек, глубина – не менее 2-3 м ниже проектируемого основания.
Результаты исследования оформляют в инженерно-геологическом отчёте, который содержит:
- Геологическую характеристику участка;
- Описание свойств каждого слоя грунта;
- Рекомендации по выбору типа фундамента и технологии его устройства;
- Указания по водоотведению и защите от пучения;
- Оценку рисков, связанных с возможными деформациями и подвижками грунта.
Игнорирование или поверхностное проведение исследований приводит к риску появления трещин, просадок и разрушений фундамента, поэтому обязательность и полноту инженерно-геологических исследований нельзя недооценивать.
Какие методы отбора проб грунта применяются на строительной площадке
Для оценки свойств грунта перед устройством фундамента применяются три основных метода отбора проб: шурфование, бурение и статическое зондирование. Каждый из них имеет специфические задачи и требования к глубине и объему выборки.
Шурфование – это открытый способ получения грунтовых образцов с помощью вручную или механически вырытых котлованов. Метод позволяет получить цельные слои грунта с сохранением естественной структуры, что важно для визуального анализа и лабораторных испытаний на плотность, влажность и гранулометрию. Обычно шурфы копают до проектной глубины фундамента с запасом.
Бурение используется для отбора проб из глубинных горизонтов. С помощью ручных или механизированных буровых установок получают керновые или ненарушенные пробы. Керн обеспечивает сохранение слоистой структуры и целостности, что критично для определения физико-механических характеристик – прочности, пластичности и влажности. Бурение предпочтительно на глубоких и неоднородных грунтах.
Статическое зондирование проводится путем внедрения металлического зонда с постоянной нагрузкой в грунт. Этот метод позволяет оперативно определить несущую способность и плотность грунта без отбора проб. Зондирование используют для предварительной оценки и выбора мест отбора проб шурфованием или бурением.
Рекомендуется комбинировать методы: зондирование помогает оптимизировать точки бурения и шурфов, а бурение и шурфование обеспечивают качественные лабораторные образцы. Правильный выбор метода зависит от типа грунта, глубины залегания и особенностей объекта строительства.
Особенности бурения скважин для проб грунта
Для отбора проб грунта перед устройством фундамента применяют вращательное или ударно-вращательное бурение диаметром от 75 до 150 мм. Глубина скважины определяется проектными требованиями и обычно превышает расчетную отметку заложения фундамента на 1–2 метра для получения достоверных данных о несущей способности грунта.
Ключевым элементом является минимизация нарушения структуры грунта при бурении. Используют буровые установки с регуляцией скорости вращения и давлением на долото, что позволяет сохранять естественное состояние образцов. Для предотвращения загрязнения применяют чистую воду или специальные буровые растворы с контролируемой вязкостью и плотностью.
Обязательна непрерывная фиксация глубины и состояния стенок скважины с помощью геологических журналов и фотодокументации. Важно избегать смещения пробного горизонта, поэтому отбор образцов выполняется из фиксированных интервалов, обычно по 0,5 метра, с использованием специальных зондов или шнеков.
Рекомендуется применять методики, обеспечивающие возможность повторного отбора пробы при необходимости, что позволяет контролировать однородность грунта и выявить локальные аномалии. После завершения бурения скважина подлежит герметизации или заполнению инертным материалом для предотвращения изменения гидрогеологических условий участка.
Контроль качества бурения включает проверку технического состояния оборудования, регулярный анализ бурового раствора и соблюдение технологических параметров. Несоблюдение данных требований ведет к искажению результатов лабораторных исследований и, как следствие, к ошибкам в проектировании фундамента.
Как маркируется и хранится проба грунта перед анализом
Правильная маркировка и хранение проб грунта критичны для достоверности лабораторных исследований. Каждая проба должна иметь уникальный идентификатор, включающий следующие элементы:
- Номер пробы – последовательный или код, связанный с точкой отбора;
- Дата и время взятия пробы;
- Место отбора с координатами или привязкой к проектной карте;
- Глубина забора грунта;
- Фамилия или инициалы лица, проводившего отбор.
Маркировка выполняется водонепроницаемой этикеткой или перманентным маркером непосредственно на контейнере с пробой. Для дополнительной безопасности применяют влагозащитные пакеты с этикетками внутри.
Для хранения проб грунта до анализа соблюдаются следующие условия:
- Температура хранения – от +4 до +10 °C, что предотвращает изменение химического состава и биологическую активность;
- Избегать прямого солнечного света и высокой влажности, чтобы исключить конденсацию и размножение микроорганизмов;
- Минимизировать время хранения – проба должна быть доставлена в лабораторию в течение 24-48 часов после отбора;
- Использовать герметичные контейнеры из инертных материалов (пластик, стекло) без загрязнений;
- Отдельное хранение проб, чтобы исключить перекрестное загрязнение.
Несоблюдение этих требований ведет к искажению результатов анализа и снижению надежности данных, необходимых для проектирования фундамента.
Какие параметры грунта определяются по пробам для фундамента
Плотность грунта – измеряется для оценки несущей способности основания. Определяется методом объемного или взвешенного анализа проб, что позволяет рассчитать удельный вес и выявить возможные просадки.
Влажность – фиксируется для понимания текущего состояния грунта и его изменчивости под воздействием сезонных колебаний. Влажность влияет на деформационные характеристики и устойчивость основания.
Гранулометрический состав – устанавливается путем просеивания или лазерного анализа, что дает представление о распределении размеров частиц. Это критично для выбора типа фундамента и его конструкции.
Уровень залегания грунтовых вод – определяется с помощью скважин или зондирования проб. Высокое положение вод может потребовать дополнительных мер гидроизоляции и дренажа.
Показатели прочности – включают определение несущей способности и сжимаемости грунта, которые проверяются в лабораторных условиях с использованием штамповочных и сдвиговых испытаний.
Химический состав – анализируется для выявления агрессивных веществ, способных повредить материалы фундамента, таких как сульфаты, хлориды и кислоты.
Тщательное определение этих параметров позволяет выбрать оптимальную конструкцию фундамента и минимизировать риск деформаций и разрушений здания в процессе эксплуатации.
Роль лабораторных испытаний в оценке проб грунта
Испытания на определение гранулометрического состава помогают оценить однородность грунта и выявить наличие слабых слоев. Пробы подвергают испытаниям на сжатие без дренажа для определения предела прочности и модуля деформации, что важно для расчета осадки и устойчивости конструкции.
Анализ химического состава грунта выявляет агрессивность среды, влияющую на выбор материалов для фундамента. Высокая кислотность или содержание сульфатов требуют применения специальных защитных составов и технологий.
Результаты лабораторных исследований используются для составления технического заключения, в котором фиксируются рекомендации по подготовке основания, усилению грунта или необходимости дополнительного дренажа. Без этих данных риск ошибок в проекте существенно возрастает, что может привести к деформациям или разрушению сооружения.

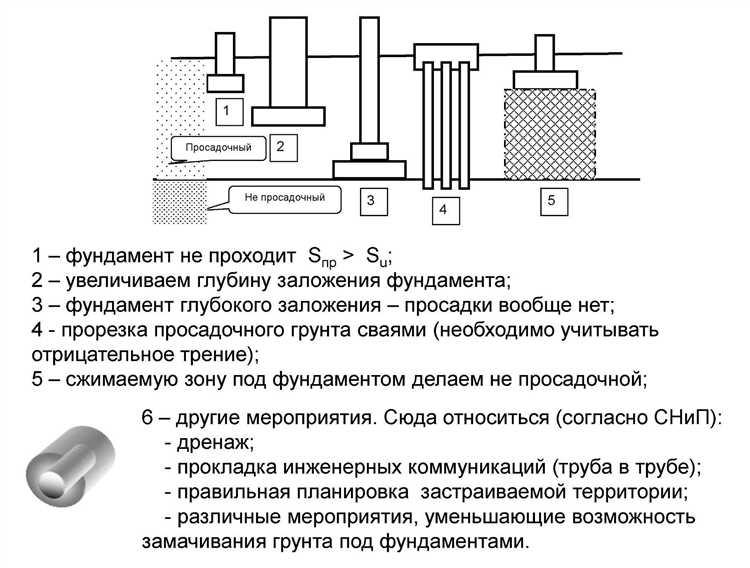

Как результаты пробы грунта влияют на выбор типа фундамента
Проба грунта определяет физико-механические характеристики почвы: плотность, влажность, гранулометрический состав, несущую способность и уровень залегания грунтовых вод. Эти параметры напрямую влияют на тип фундамента, оптимальный для конкретного участка.
Если в результате пробы выявлена высокая несущая способность плотных песчаных или гравийных грунтов (более 150 кПа), рекомендуется использовать мелкозаглубленные ленточные или плитные фундаменты, так как они обеспечивают равномерную опору без избыточных затрат.
Для слабых глинистых или торфяных грунтов с несущей способностью ниже 80 кПа предпочтительны свайные фундаменты или комбинированные конструкции, способные передавать нагрузку на более глубокие, стабильные слои.
Высокий уровень грунтовых вод (выше 1,5 м от поверхности) требует применения водонепроницаемых или защищённых фундаментов, а также усиленных гидроизоляционных мероприятий. При этом выбор мелкозаглубленного фундамента становится рискованным из-за вероятности всплытия или пучения.
Глубина залегания промерзания грунта, зафиксированная при пробе, влияет на минимальную глубину заложения фундамента. Например, в зонах с глубиной промерзания свыше 1,2 м ленточный фундамент закладывают ниже этой отметки, чтобы исключить повреждения от пучения.
Таким образом, анализ пробы грунта даёт точные данные для инженерного расчёта фундамента с учётом локальных условий. Игнорирование этих результатов ведёт к выбору неподходящего типа, что повышает риск деформаций и аварийных ситуаций.
Вопрос-ответ:
Как называется анализ грунта перед строительством фундамента?
Этот анализ называется инженерно-геологическим исследованием или лабораторным определением физико-механических свойств грунта. В строительстве чаще всего используют термин «лабораторная проба грунта» или «отбор образцов грунта для испытаний».
Зачем нужно брать пробу грунта перед заливкой фундамента?
Проба грунта позволяет определить его состав, плотность, влагосодержание и другие параметры, влияющие на устойчивость и долговечность фундамента. Без этих данных невозможно правильно выбрать тип основания и способ его строительства, что может привести к деформациям или разрушению здания.
Какими методами берут пробу грунта перед устройством фундамента?
Для отбора проб грунта применяют бурение скважин, шурфы и зондирование. В зависимости от глубины и целей исследования используют ручное или механизированное бурение. Затем полученные образцы отправляют в лабораторию для анализа. Метод выбирают с учётом характеристик участка и типа строящегося объекта.
Как влияет качество проб грунта на проектирование фундамента?
Точные данные о свойствах грунта помогают инженерам подобрать правильную конструкцию фундамента, выбрать материалы и технологию работ. Неправильные или неполные пробы могут привести к ошибкам в проекте, которые скажутся на прочности и безопасности здания. Поэтому качество проб является основой для грамотного строительства.
