Датчик температуры в системе теплого пола чаще всего представляет собой термистор с отрицательным температурным коэффициентом (NTC). Его основная задача – передавать контроллеру данные о температуре пола, что позволяет системе корректно поддерживать заданный режим обогрева. Неисправность датчика может привести к перегреву, отключению обогрева или нестабильной работе системы.
Для проверки состояния датчика потребуется цифровой мультиметр с функцией измерения сопротивления. Перед началом измерений необходимо полностью обесточить систему и демонтировать термодатчик из гильзы, если он установлен в гофре. Измерения проводятся при комнатной температуре, обычно около 20–25 °C. В этом диапазоне рабочее сопротивление датчика должно находиться в пределах 10–12 кОм, в зависимости от конкретной модели.
Важно: при установке нового датчика не использовать металлические предметы для проталкивания его в гильзу – это может повредить оболочку. Перед установкой рекомендуется проверить новый элемент тем же способом, чтобы исключить заводской брак.
Как определить тип датчика перед проверкой
Перед измерением сопротивления необходимо установить, какой именно датчик установлен в системе. Чаще всего используются термисторы с отрицательным температурным коэффициентом (NTC) на 10 кОм, 12 кОм или 15 кОм при 25 °C. Конкретное значение зависит от производителя и модели терморегулятора.
Проверить тип можно одним из следующих способов:

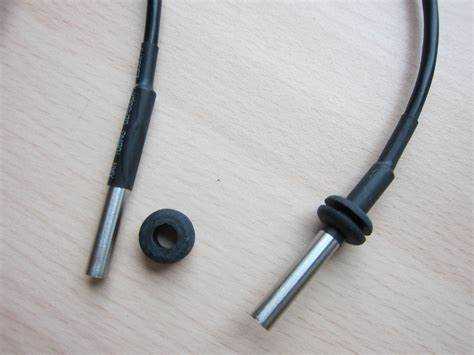

– Изучите маркировку на корпусе термодатчика, если она сохранилась. Часто производитель указывает номинальное сопротивление и температуру калибровки.

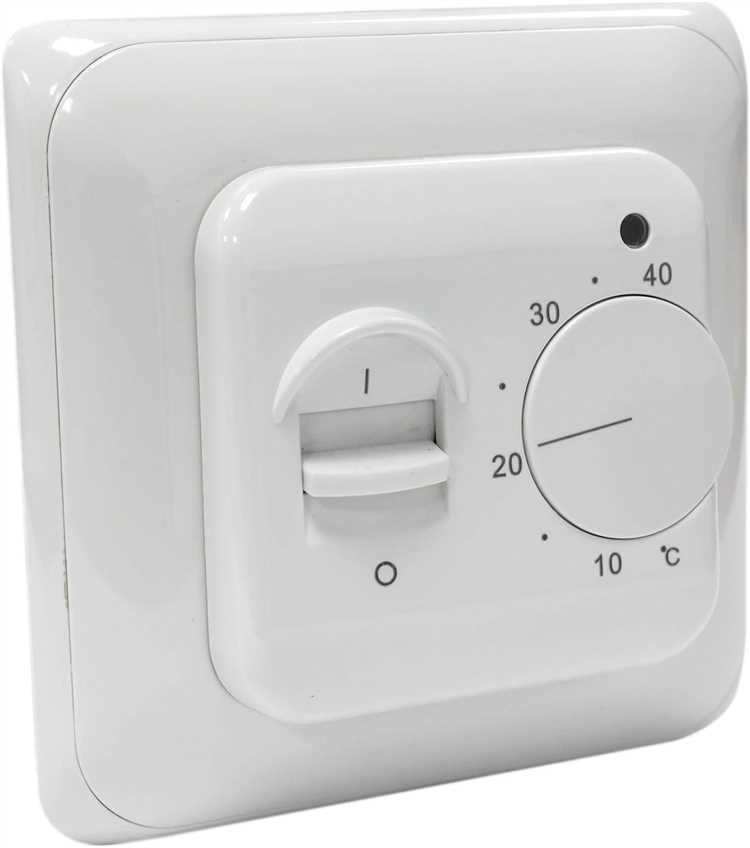

– Посмотрите модель терморегулятора и найдите в инструкции или на сайте производителя, с каким датчиком он совместим. Например, устройства DEVI чаще используют NTC 15 кОм, а Grand Meyer – 10 кОм.
– Если документации нет, измерьте сопротивление датчика при комнатной температуре. Значение около 10 кОм при ~25 °C указывает на датчик NTC 10 кОм. Если измерение даёт значение около 15 кОм – вероятен тип NTC 15 кОм. Допуск может составлять ±5–10%.
– При наличии доступа к старому или аналогичному исправному датчику можно сравнить результаты замеров напрямую.
Подготовка мультиметра к измерениям сопротивления
Перед началом измерений убедитесь, что прибор исправен и батарея заряжена. При слабом заряде показания могут быть неточными. Используйте только щупы с неповреждённой изоляцией и чистыми контактами.
Поверните переключатель режимов в положение измерения сопротивления – обычно обозначено символом Ω. Если мультиметр поддерживает несколько диапазонов, начните с среднего значения, например 2000 Ом, чтобы избежать перегрузки шкалы. В автоматических моделях дополнительной настройки не требуется.
Проверьте работоспособность прибора, замкнув щупы между собой. На экране должна появиться величина, близкая к нулю, например 0.3 или 0.5 Ом, с учётом сопротивления проводов. Если показания выше 1 Ом, очистите концы щупов или проверьте наличие коррозии.
Избегайте касания оголённых частей щупов пальцами – это может исказить измерения. Работайте в сухой среде, исключая попадание влаги на контакты.
Перед подключением к датчику убедитесь, что он отключён от питания и не соединён с терморегулятором или другими элементами системы – остаточное напряжение способно повредить прибор или повлиять на точность.

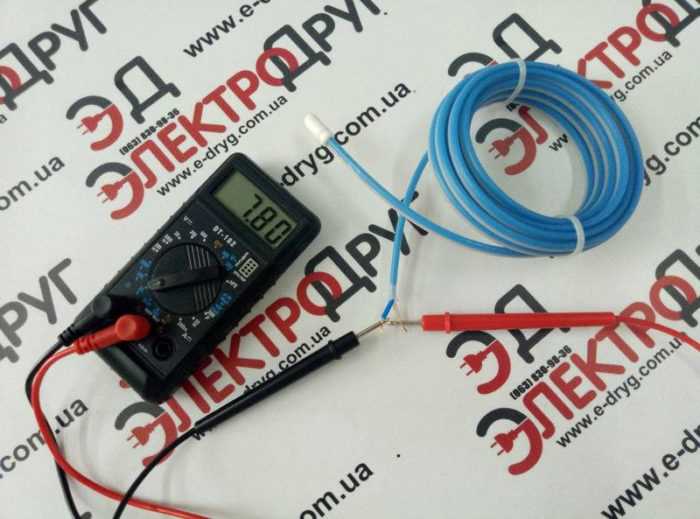

Измерение сопротивления термодатчика и сравнение с нормой
Для проверки термодатчика напольного обогрева мультиметр переводится в режим измерения сопротивления (Ом). Перед началом измерений отключается питание системы, и датчик отсоединяется от терморегулятора.
Если при комнатной температуре прибор показывает значение ниже 8 кОм или выше 13 кОм, датчик неисправен. Также признаком неисправности служит отсутствие показаний (обрыв) или значение, близкое к нулю (короткое замыкание).
При сомнениях датчик можно прогреть феном или охладить льдом: у исправного элемента сопротивление уменьшается при нагреве и увеличивается при охлаждении. Если этого не происходит – требуется замена.
Проверка целостности проводов датчика
Перед началом измерений отключите питание системы и извлеките датчик из терморегулятора. Используйте режим прозвонки или измерения сопротивления на мультиметре.
Если мультиметр показывает обрыв (на дисплее – «OL» или «1» без изменений), это указывает на разрыв жилы. При показании нулевого сопротивления – короткое замыкание между жилами.

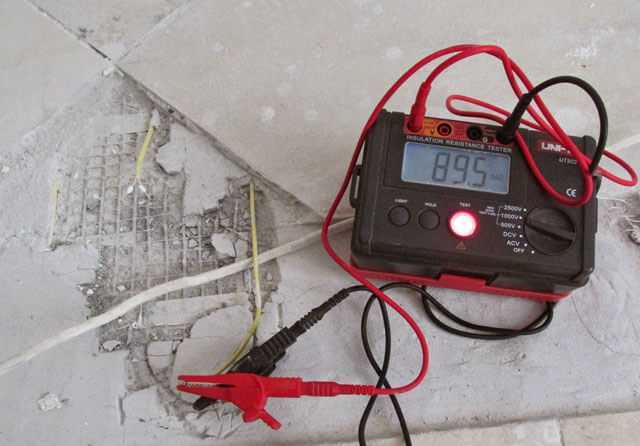

Дополнительно проверьте изоляцию. Для этого подключите один щуп к одному из проводников, а второй – к экрану (если он есть) или к заземляющему контакту. Значение должно стремиться к бесконечности. Любое заметное сопротивление указывает на пробой изоляции.
При обнаружении неисправности замените весь датчик целиком. Соединения с нарушенной изоляцией или скрутки недопустимы, особенно при монтаже в стяжке.
Как исключить влияние температуры на показания
Перед проверкой датчика тёплого пола мультиметром важно стабилизировать его температуру. Для этого извлеките датчик и оставьте его в помещении с температурой +20 °C минимум на 60 минут. Это позволит выровнять температуру по всей длине термопары или термистора.
Измерения следует проводить при постоянной температуре окружающей среды. Не прикасайтесь к датчику руками – тепло тела может изменить сопротивление. Используйте пинцет или держатель. Перед тестированием отключите систему от питания, чтобы исключить паразитные наводки и нагрев.
Температура пола и бетонной стяжки может сохраняться выше комнатной ещё долго после выключения системы. Если датчик встроен, измерение проводят не ранее чем через 12 часов после отключения отопления. Иначе сопротивление будет выше номинального.
Сравнивать показания мультиметра нужно с паспортными значениями при температуре +20 °C:
| Тип датчика | Сопротивление при 20 °C |
| NTC 10 кОм | 10 000 Ом ±5% |
| NTC 12 кОм | 12 000 Ом ±5% |
| NTC 15 кОм | 15 000 Ом ±5% |
Если температура помещения отличается, используйте температурную характеристику конкретного датчика. Например, у NTC 10 кОм на каждый градус выше 20 °C сопротивление уменьшается примерно на 3–4 %. При температуре +25 °C оно составит около 8,6–9,2 кОм.
Для точных измерений можно использовать инфракрасный термометр, чтобы проконтролировать температуру поверхности, где находится датчик. Это особенно важно при вмонтированном расположении.
Диагностика обрыва или короткого замыкания
Нормальные значения сопротивления термодатчика зависят от его типа. Для NTC-датчиков типичное сопротивление при 25 °C – около 10 кОм. При повышении температуры сопротивление снижается. Значения, близкие к нулю, указывают на короткое замыкание. Если прибор показывает бесконечность или «OL», это признак обрыва.
Для проверки также измерьте сопротивление кабеля от датчика до терморегулятора. Оно должно быть стабильным и соответствовать длине провода (обычно не превышает нескольких Ом). Резкие скачки или отсутствие показаний – повод для замены кабеля или датчика.
Не полагайтесь на визуальный осмотр – повреждение изоляции не всегда заметно. Точная диагностика возможна только с помощью измерений.
Когда результаты проверки указывают на необходимость замены
Датчик теплого пола подлежит замене в следующих случаях:
- Сопротивление отличается от номинального значения более чем на 10%. Например, для датчика с номиналом 10 кОм при 25 °C допустимое отклонение не должно превышать ±1 кОм.
- Сопротивление стремится к бесконечности (открытая цепь) или показывает значение, близкое к нулю (короткое замыкание), что указывает на обрыв или внутренний пробой.
- При прогреве датчика (например, легким нагревом рукой) сопротивление не изменяется. Это свидетельствует об утрате чувствительности или деградации термистора.
- Наличие скачков сопротивления при легком изгибе кабеля. Такая реакция указывает на повреждение изоляции или жилы.
- Показания мультиметра нестабильны, даже при неподвижном положении датчика. Это может быть связано с микротрещинами или окислением контактов.
Если зафиксировано одно или несколько из этих отклонений, дальнейшая работа системы с таким датчиком может быть нестабильной или невозможной. Замена на новый, подходящий по характеристикам, обязательна.
