Щиток с автоматами, который встречается в каждой квартире, чаще всего называют распределительным щитом. Это устройство играет ключевую роль в обеспечении безопасности электрической сети, а также позволяет удобно управлять подачей электроэнергии в различные зоны жилья. Важно понимать, что щиток может быть оснащён не только автоматами, но и другими защитными устройствами, такими как дифференциальные автоматы, УЗО (устройства защитного отключения), а также реле напряжения.
Корректное наименование такого устройства зависит от его назначения. Если речь идёт исключительно об автоматах защиты, то их объединяют под термином автоматический выключатель. Однако в реальной практике используется общее наименование «щиток», который включает все компоненты для безопасного распределения и защиты электросети. Важно, чтобы щиток был установлен в соответствии с требованиями ПУЭ (Правила устройства электроустановок), что гарантирует безопасность эксплуатации электрооборудования.
При выборе щитка для квартиры необходимо обратить внимание на количество и типы автоматических выключателей, а также на наличие дополнительных функций защиты, таких как защита от короткого замыкания и перегрузки. Для небольших квартир, как правило, достаточно щитка с несколькими автоматами, в то время как для более крупных объектов могут потребоваться более сложные и многофункциональные решения.

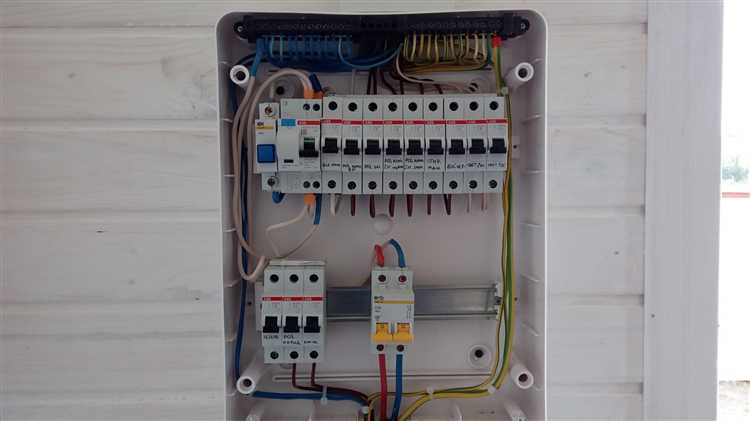

Что такое щиток с автоматами и его основное назначение
Основное назначение щитка – это автоматическое отключение питания в случае возникновения аварийной ситуации, такой как перегрузка сети или короткое замыкание. Каждый автоматический выключатель в щитке имеет номинальную силу тока, которая определяет его способность выдерживать нагрузку. При превышении этого значения автомат отключает цепь, тем самым минимизируя риск возгораний и повреждения проводки.
Помимо защиты, щиток с автоматами также позволяет удобное распределение электроснабжения между различными зонами квартиры, такими как кухня, ванная комната или гостевая. Важно, чтобы каждый автомат был правильно подобран с учетом нагрузки, которую будут нести подключенные устройства.
При установке щитка необходимо соблюдать рекомендации по монтажу и расчету нагрузки. Неправильный выбор автомата или его несанкционированное подключение может привести к неправильной работе системы защиты, что создаст угрозу безопасности жильцов.

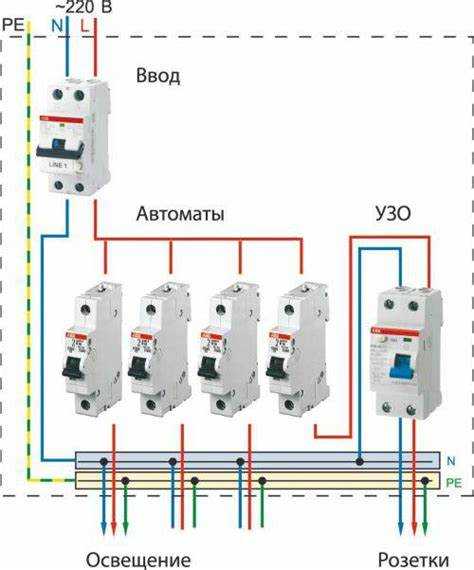

Основные элементы щитка с автоматами: автоматы, УЗО и другие компоненты
Щиток с автоматами – важный элемент электросети квартиры, обеспечивающий защиту от коротких замыканий, перегрузок и электрических ударов. Он состоит из нескольких ключевых компонентов, каждый из которых выполняет специфическую задачу.
Автоматический выключатель (автомат) – основное устройство для защиты проводки от перегрузок и коротких замыканий. Автоматы устанавливаются по линии нагрузки, то есть для каждого отдельного оборудования (освещение, розетки, кухонные приборы). Существуют различные типы автоматов, в зависимости от номинала тока и типа нагрузки. Для жилых помещений чаще всего применяют автоматы с номиналом от 6 до 32 ампер. Важно выбирать автомат в соответствии с сечением провода, чтобы избежать перегрева.
Устройство защитного отключения (УЗО) – дополнительная защита от поражения электрическим током. УЗО реагирует на утечку тока, например, в случае повреждения изоляции или в случае контакта с оголёнными проводами. УЗО не защищает от коротких замыканий или перегрузок, а служит исключительно для безопасности человека. Оно обязательно в местах с повышенной влажностью, таких как ванная комната или кухня. УЗО выбирается по номиналу тока утечки, обычно от 10 до 30 миллиампер для жилых помещений.
Дифференциальный автомат – комбинированное устройство, сочетающее в себе функции автомата и УЗО. Он защищает от перегрузок, коротких замыканий и утечек тока одновременно. Такой автомат идеально подходит для защиты отдельных участков сети, например, для проводки в ванной комнате или для системы отопления.
Реле напряжения – устройство, предназначенное для защиты оборудования от скачков напряжения. Оно может быть полезным в районах с нестабильным напряжением в сети. Реле автоматически отключает питание, если напряжение выходит за пределы допустимых значений (обычно 170–250 В). Восстановление питания происходит после нормализации напряжения.
Шины и соединители – элементы для подключения проводов к автоматам и УЗО. Они обеспечивают надёжный контакт и минимизируют риск перегрева. Шины бывают стандартных размеров и могут быть выполнены как из меди, так и из алюминия. При монтаже важно следить за качеством соединений и использовать зажимы, которые соответствуют сечению проводников.
Каждый компонент щитка должен быть правильно выбран в зависимости от типа электросети, номинала тока и других факторов. При монтаже щитка важно учесть не только номиналы защитных устройств, но и соответствие проводки, а также наличие заземления в квартире.
Как правильно выбрать место для установки щитка с автоматами в квартире
Место для установки щитка с автоматами в квартире должно соответствовать нескольким важным требованиям безопасности и удобства. Во-первых, важно, чтобы щиток был легко доступен для обслуживания, но при этом не мешал повседневной жизни и не становился опасным объектом в случае аварии.
1. Удобный доступ – щиток должен быть расположен на высоте от 1 до 1,5 метра от пола, чтобы было удобно использовать его в любой ситуации. Размещение ниже или выше этой зоны усложнит доступ и повысит риск ошибок в экстренных ситуациях.
2. Сухое и безопасное место – для установки щитка необходимо выбирать сухие помещения. Избегайте установки в местах с повышенной влажностью, таких как ванных комнаты или кухонь. Это уменьшит вероятность коротких замыканий и продлит срок службы оборудования.
3. Стабильная температура – щиток не следует устанавливать в местах с резкими перепадами температуры, например, рядом с отопительными приборами, чтобы избежать перегрева автоматов. Отклонения от оптимальной температуры могут привести к сбоям в работе устройства.
4. Доступность для эксплуатации – щиток должен быть расположен так, чтобы его было удобно обслуживать и при необходимости отключать/включать автоматические выключатели. Не рекомендуется монтировать его за шкафами, под дверями или в сильно загроможденных местах.
5. Учет требований нормативных актов – важно следовать местным строительным и электрическим нормативам. В большинстве случаев они требуют, чтобы щиток был установлен в помещении с определенными требованиями к пространству и вентиляции.
6. Окружение и безопасность – не устанавливайте щиток вблизи легко воспламеняющихся материалов или объектов. Также важно, чтобы вокруг щитка было достаточно пространства для экстренного доступа в случае пожара или других происшествий.
Выбор места для щитка с автоматами требует внимательного подхода, чтобы обеспечить не только удобство, но и безопасность эксплуатации. Учитывая эти рекомендации, можно существенно повысить надежность и долговечность электрооборудования в квартире.
Правила подключения щитка с автоматами в жилом помещении
При подключении щитка с автоматами важно соблюсти несколько ключевых правил для обеспечения безопасности и надежности работы электросети в квартире.
Первым шагом является выбор места для установки. Щиток должен располагаться в доступном, но защищённом от случайного воздействия месте, не ближе 1 м от водопроводных труб и источников влаги. Он должен быть в пределах досягаемости, но не на пути интенсивного движения. Часто для этого используют коридоры, холлы или технические помещения.
Основной момент – правильный подбор автоматических выключателей. Для каждой линии электрической сети в квартире подбирается соответствующий автомат. Например, для розеточной группы, где подключены бытовые приборы, достаточно автомата на 16-20 А, а для освещения – 10 А. Для особо мощных потребителей (электрических плит, кондиционеров) используется автомат с более высоким номиналом.
Щиток должен иметь заземление. Это важнейший элемент для предотвращения поражений электрическим током. Каждый автомат в щитке должен быть подключён к общей системе заземления. Если в квартире нет заземляющего проводника, то следует провести его установку.
Правильное подключение нулевого и фазового проводников – основа безопасности. Нулевой провод должен быть подключён к шине N, а фазовый – к автоматам. Ошибки в подключении могут привести к коротким замыканиям и поражению электрическим током.
Для защиты от перегрузок и коротких замыканий каждый автомат должен иметь соответствующую характеристику срабатывания. Важно соблюдать номинальные значения для каждого типа проводки. В случае слабого сечения проводов могут возникнуть перегревы, что может привести к пожару.
Не менее важен выбор материалов для прокладки проводки. Для жилых помещений рекомендуется использовать кабели с изоляцией, устойчивой к внешним воздействиям и перепадам температур. Проводка должна быть уложена аккуратно и без перегибов, в строгом соответствии с нормами ПУЭ.
После установки щитка необходимо провести проверку всех соединений и элементов на отсутствие коротких замыканий и правильность работы автоматов. В идеале такие работы должен выполнять квалифицированный электрик с соответствующими сертификатами.
После подключения щитка и автоматов рекомендуется поместить на лицевой панели щитка схему подключения, а также подписи, указывающие назначение каждого автомата. Это облегчит диагностику в случае неисправностей.

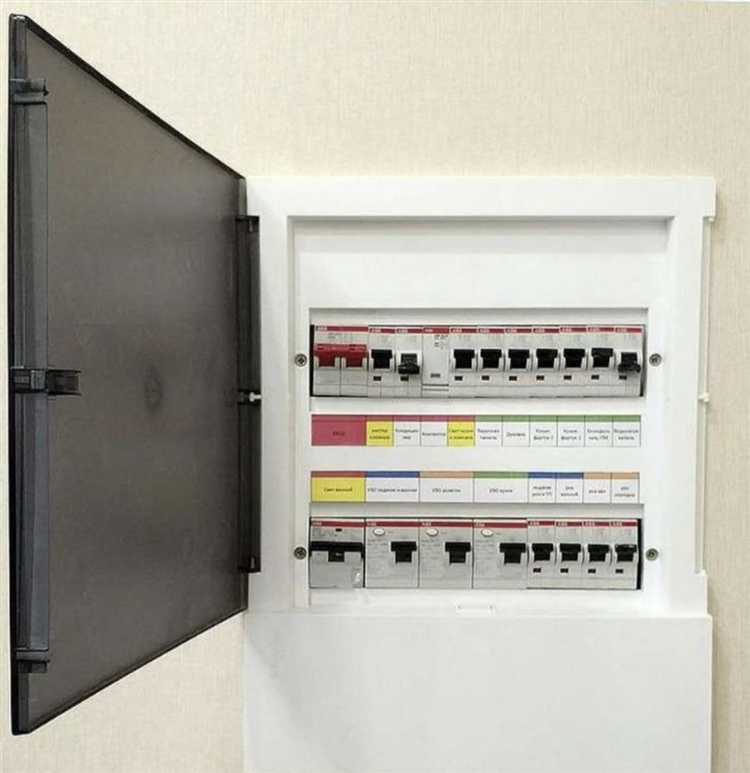

Обслуживание и проверка работоспособности щитка с автоматами
Проверка состояния автоматов должна начинаться с визуальной инспекции. Проверьте, нет ли следов перегрева: обгоревших участков или трещин на корпусе. Перегрев может свидетельствовать о проблемах с проводкой или перегрузке цепи. Внимание стоит обратить на клеммные соединения – они должны быть плотными и не иметь окисления. При ослабленных контактах возможен нагрев и короткое замыкание.
Тестирование работы автоматов заключается в периодической проверке их срабатывания. Для этого рекомендуется включать и отключать автоматические выключатели вручную. Также важно проверять, срабатывает ли устройство при кратковременном коротком замыкании. Для этого можно использовать тестер для измерения сопротивления цепи. Регулярная проверка срабатывания автомата поможет вовремя заметить его износ.
Кроме того, стоит периодически проверять состояние проводки, так как старые кабели могут становиться причиной перегрузок и возгораний. Следует убедиться, что провода не имеют повреждений, а изоляция не истерлась.
Замену автоматов следует проводить только при возникновении определенных признаков неисправности: невозможности восстановления срабатывания, сильном перегреве или механическом повреждении устройства. Для замены используйте только автоматы, соответствующие характеристикам вашего щитка и нагрузке, которую он должен выдерживать.
Не забывайте о том, что щиток с автоматами должен находиться в сухом и хорошо вентилируемом месте, где исключен контакт с влагой и химическими веществами. Это значительно увеличит срок службы устройства и обеспечит безопасность эксплуатации электрической сети.

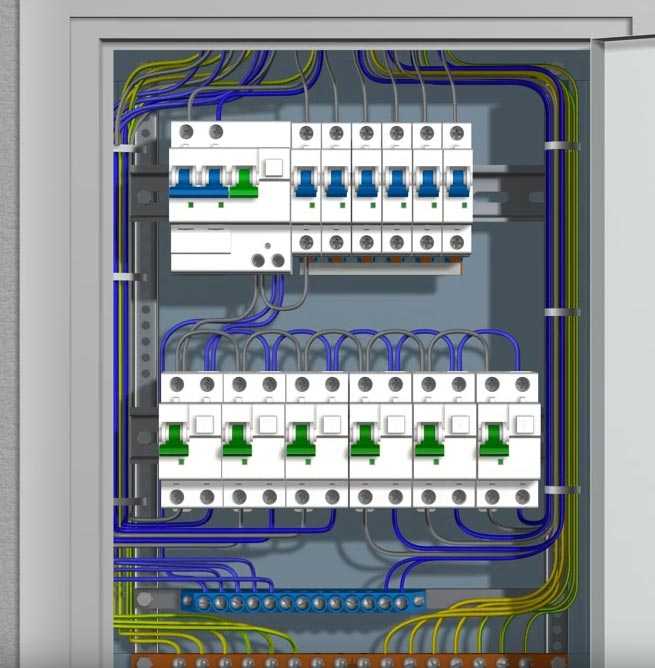

Что делать в случае срабатывания автомата в щитке: пошаговая инструкция
Когда автомат в щитке срабатывает, это значит, что произошел сбой в электрической цепи, который мог привести к короткому замыканию, перегрузке или другим неисправностям. Чтобы безопасно устранить проблему, следуйте данной инструкции.
- Оцените ситуацию: Прежде чем предпринимать какие-либо действия, убедитесь, что проблема не является угрозой для вашего здоровья или безопасности. Если вы заметили запах дыма или увидели искры, немедленно вызовите электрика и не пытайтесь исправить проблему самостоятельно.
- Выключите все приборы: Отключите все электроприборы, которые подключены к сети, особенно те, которые могут быть источником перегрузки (например, обогреватели, мощные устройства). Это уменьшит нагрузку на сеть при восстановлении питания.
- Осмотрите автомат: Проверьте, какой автомат сработал. Это поможет понять, в какой зоне произошел сбой – в квартире или за её пределами. Иногда можно заметить, что автомат «выпал» или не находится в рабочем положении.
- Попробуйте включить автомат: Аккуратно попробуйте вернуть автомат в исходное положение, переведя его в состояние «включено» (вверх или в положение «ON»). Если он не фиксируется в этом положении или снова срабатывает, возможно, проблема более серьёзная.
- Проверьте электрические устройства: Подключите поочередно каждый прибор, чтобы выявить, какой из них мог стать причиной перегрузки. Если автомат срабатывает снова после включения определенного устройства, оно может быть неисправным или иметь короткое замыкание.
- Осмотрите проводку: Если автомат не фиксируется в рабочем положении даже после проверки приборов, осмотрите проводку на наличие повреждений. Оголенные провода или искрение могут быть причиной срабатывания защитного автомата.
- Если проблема не решена: Если после выполнения всех шагов автомат продолжает срабатывать, необходимо вызвать квалифицированного электрика для диагностики и устранения неисправности.
Важно помнить, что частые срабатывания автомата могут быть признаком серьёзных проблем в электросети, таких как износ проводки, неправильное подключение или наличие коротких замыканий. В таких случаях не стоит откладывать визит к специалисту.
Вопрос-ответ:
Как называется устройство с автоматами в квартире?
Устройство, в котором установлены автоматические выключатели, называется распределительный щит. В нем происходит распределение электрической энергии по квартире или дому, а также защита от коротких замыканий и перегрузок.
Зачем в квартире нужен щиток с автоматами?
Щиток с автоматами необходим для того, чтобы обеспечить безопасность электроснабжения квартиры. Он защищает электропроводку от перегрузок и коротких замыканий, предотвращая возможные пожары или повреждения оборудования.
Как правильно выбрать автомат для щита в квартире?
Выбор автомата зависит от мощности и типа потребителей, которые будут подключены к электрической сети. Например, для мощных приборов, таких как стиральная машина или кондиционер, выбирают автоматы с большей номинальной силой тока. Важно учитывать и другие факторы, такие как сечение проводов и требования безопасности.
Может ли щиток с автоматами быть установлен в квартире самостоятельно?
Установку щитка с автоматами лучше доверить специалистам. Хотя процесс монтажа может быть выполнен самостоятельно, важно учитывать требования к безопасности, а также особенности работы с электропроводкой. Неправильная установка может привести к несчастным случаям.
Какие виды автоматов бывают для установки в щиток?
Для установки в щиток существуют несколько видов автоматов, например, однофазные и трехфазные, а также автоматы с разными номинальными токами и характеристиками срабатывания. Кроме того, можно встретить дифференциальные автоматы, которые защищают от утечек тока, и УЗО, которые отключают электропитание в случае поражения электрическим током.
Как называется щиток с автоматами в квартире?
Щиток с автоматами в квартире называется распределительным щитом. Он предназначен для защиты электрических проводов и оборудования от перегрузок и коротких замыканий. В этом щите размещаются автоматические выключатели, которые обеспечивают безопасность электрической сети в доме или квартире. Также в щитке могут быть установлены устройства защиты от токов утечек — УЗО (устройство защитного отключения), которое отключает питание при утечке тока.
