Устройство защитного отключения (УЗО) предназначено для отключения питания при утечке тока на землю. В бытовых сетях 220 В с заземлением УЗО срабатывает при обнаружении разности токов между фазным и нулевым проводниками, что свидетельствует о наличии тока утечки. Это защищает человека от поражения электрическим током и предотвращает возгорание при повреждении изоляции.
В сети с заземлением защитный проводник (PE) соединён с корпусами электроприборов. При повреждении изоляции ток уходит в землю, создавая утечку, которую фиксирует дифференциальный трансформатор внутри УЗО. Если значение утечки превышает заданный порог (обычно 10 или 30 мА для бытовых устройств), реле мгновенно размыкает цепь.
Установка УЗО в таких сетях требует соблюдения условий: нейтраль должна быть изолирована от заземляющего проводника после точки ввода; нулевые и заземляющие проводники должны быть разведены по разным шинам. Нарушение этих правил приводит к ложным срабатываниям или отказу от отключения.
В отличие от автоматического выключателя, УЗО не реагирует на перегрузку или короткое замыкание. Поэтому его установка всегда сочетается с автоматом защиты, подобранным по номинальному току. Рекомендуется выбирать УЗО по току не ниже, чем у автомата, чтобы избежать термического повреждения.
Проверка исправности осуществляется нажатием кнопки «Тест». Это имитирует утечку тока и вызывает отключение. Отсутствие реакции указывает на неисправность и необходимость замены устройства.
Как УЗО обнаруживает утечку тока в бытовой электросети
Устройство защитного отключения (УЗО) фиксирует утечку тока с помощью встроенного трансформатора тока, через который проходят фазный и нулевой проводники. В нормальном режиме ток, протекающий по фазному проводу, равен току, возвращающемуся по нулевому. Их магнитные поля в сердечнике трансформатора компенсируют друг друга, и на выходе измерительной обмотки отсутствует сигнал.
При появлении утечки – например, если часть тока уходит через корпус прибора на землю или через человека – баланс нарушается. Векторная сумма токов становится отличной от нуля, в результате чего в измерительной обмотке возникает напряжение. Достижение порога срабатывания (обычно 10, 30 или 100 мА в зависимости от модели) активирует механизм отключения нагрузки.
Для бытовых сетей с заземлением УЗО обеспечивает контроль не только между фазой и нулем, но и по отношению к защитному проводнику. Утечка через заземлённые корпуса приборов мгновенно создаёт дисбаланс. Типичная чувствительность 30 мА выбрана так, чтобы избежать ложных срабатываний при минимальных токах наводок, но при этом обеспечить отключение до достижения опасного уровня воздействия на человека.
Рекомендуется устанавливать УЗО после автоматического выключателя, соответствующего нагрузке. Также важно учитывать, что при использовании нескольких УЗО на разных группах розеток каждая цепь должна иметь свой нулевой провод, не связанный с другими, иначе возможны ложные срабатывания.

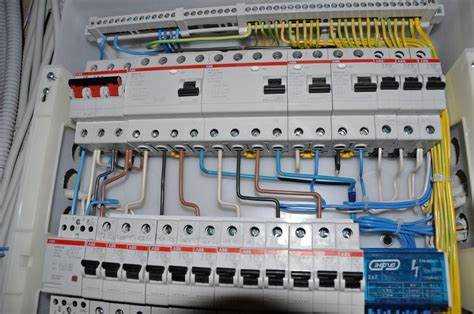

Почему УЗО не срабатывает при коротком замыкании
Устройство защитного отключения (УЗО) предназначено для обнаружения токов утечки на землю, а не для защиты от токов короткого замыкания. Его принцип действия основан на сравнении токов в фазном и нулевом проводниках: при их несоответствии УЗО отключает цепь. При коротком замыкании токи в фазе и нуле могут оставаться равными, поэтому устройство не реагирует.
Короткое замыкание – это резкое уменьшение сопротивления между фазой и нулем или фазой и землёй, что вызывает большой ток, превышающий номинальные значения в десятки раз. Для его обнаружения в схеме должен присутствовать автоматический выключатель, который рассчитан на отключение при токах короткого замыкания.
Если в цепи используется только УЗО без автомата, то при коротком замыкании возникает риск перегрева проводки и пожара. Именно поэтому УЗО всегда устанавливается в паре с автоматическим выключателем, либо используется дифференциальный автомат, совмещающий оба устройства в одном корпусе.
При выборе защитной аппаратуры необходимо учитывать характеристики: номинальный ток автомата должен соответствовать сечению кабеля, а ток срабатывания УЗО – условиям эксплуатации. Например, для бытовой линии освещения с медным проводом 1,5 мм² рекомендуется автомат на 10 А и УЗО на 30 мА с номинальным током не ниже 16 А.
Наличие заземления не влияет на способность УЗО реагировать на короткое замыкание. Оно повышает общую безопасность, но не компенсирует отсутствие токоограничивающей защиты. Основная функция заземления – отвод тока утечки в землю, а не отключение цепи.

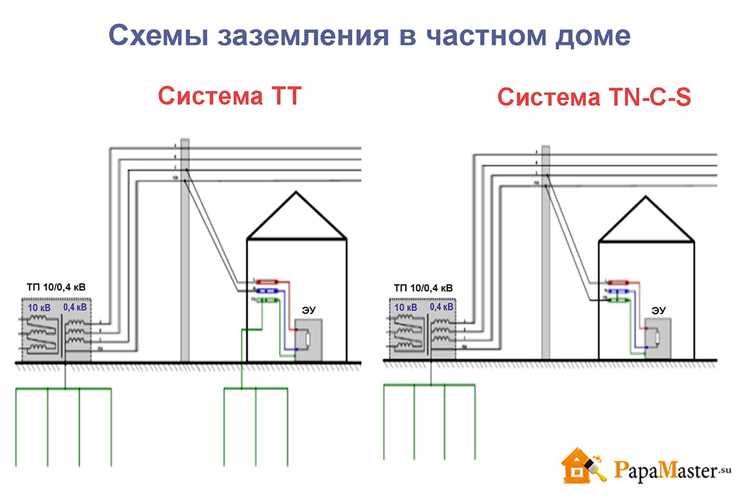

Роль заземления при работе УЗО и его влияние на срабатывание
Заземление формирует замкнутый путь тока утечки, позволяя устройству защитного отключения (УЗО) корректно реагировать на повреждения изоляции. При пробое на корпус ток уходит через заземляющий провод, что создаёт разницу между токами в фазном и нулевом проводниках. УЗО фиксирует этот дисбаланс и размыкает цепь.
При наличии заземления ток утечки может достигать десятков миллиампер, даже при частичном разрушении изоляции. Это ускоряет срабатывание УЗО и снижает вероятность поражения током. Без заземления тело человека становится частью цепи, и ток может пройти через него, если он одновременно касается корпуса прибора и проводящего основания.
Пример: при токе утечки 30 мА через тело человека УЗО без заземления может сработать с задержкой, поскольку ток будет распределяться между телом и ёмкостной наводкой, а суммарная величина может не превысить порог чувствительности.
Рекомендация: при установке УЗО в бытовых сетях 220 В обязательно обеспечить подключение всех корпусов электроприборов к заземляющему контуру. Использовать УЗО без заземления допустимо только в сетях с двойной изоляцией и без открытых токопроводящих частей, но это снижает защитный эффект при аварийных ситуациях.
Корректное заземление не только повышает вероятность срабатывания УЗО при утечках, но и уменьшает опасность прикосновения к повреждённому оборудованию, снижая напряжение прикосновения до безопасных уровней.

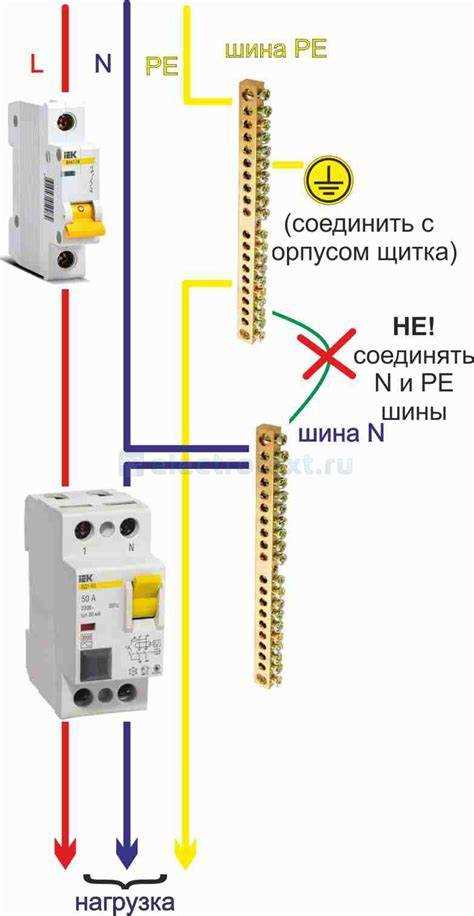

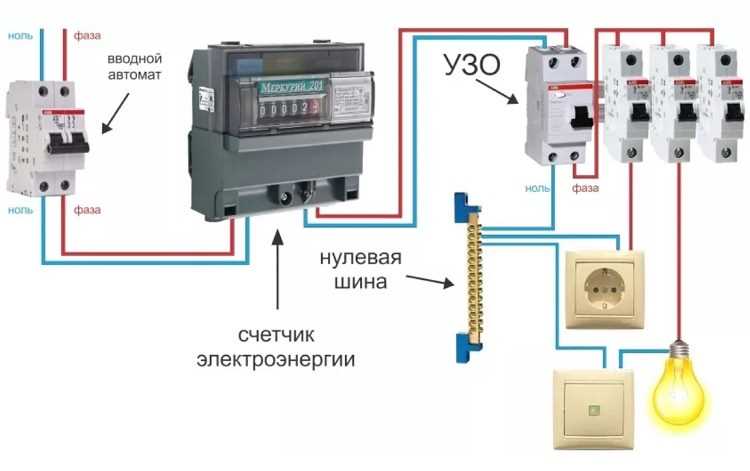

Схема подключения УЗО в однофазной сети с заземляющим проводом
В однофазной сети 220 В с заземлением УЗО подключается между вводным автоматом и группой защищаемых потребителей. К устройству подводятся два провода: фаза (L) и ноль (N). Заземляющий провод (PE) подключается напрямую к заземляющей шине и не проходит через УЗО.
Фазный провод после вводного автомата подсоединяется к клемме «L» входа УЗО. Нулевой провод – к клемме «N» входа. На выходе устройства фаза идет на автоматические выключатели отдельных линий, а ноль – на распределительную нулевую шину, связанную только с выходом УЗО.
Важно исключить соединение рабочего нуля после УЗО с PEN или PE-проводником. Нарушение этого правила приведет к ложным срабатываниям устройства. Также не допускается использование общего нуля для нескольких групп, защищённых разными УЗО.
При подключении необходимо обеспечить надежный контакт проводников, использовать соответствующее сечение медного кабеля – не менее 2,5 мм² для розеточных групп и 1,5 мм² для освещения. УЗО должно иметь номинал не ниже тока нагрузки и чувствительность 30 мА для бытовых цепей.
Типичные ошибки при установке УЗО в системе с заземлением
Нельзя объединять рабочий ноль и заземляющий проводник (PE) после УЗО. Такое соединение формирует контур утечки, что вызывает немедленное отключение устройства при включении нагрузки.
Ошибка – установка УЗО только на фазный проводник при отсутствии защиты нулевого. В этом случае при коротком замыкании на корпус ток может проходить через заземление, минуя УЗО, что делает его бесполезным.
Подключение УЗО с номиналом, не соответствующим нагрузке, приводит либо к ложным отключениям (при малом токе утечки), либо к отсутствию защиты (при завышенном токе). Для розеточных групп в быту целесообразно использовать устройства на 30 мА, для водонагревателей – 10 мА.
Игнорирование полярности при подключении двухполюсного УЗО. При неправильном распределении фазного и нулевого проводников возможна нестабильная работа устройства, вплоть до отсутствия срабатывания при утечке.
Установка УЗО без предварительной проверки сопротивления заземляющего контура снижает эффективность защиты. При высоком сопротивлении контура ток утечки может не достигнуть порога срабатывания, особенно при косвенном прикосновении.
Применение УЗО в цепях с импульсными источниками питания (например, блоки питания ПК) без учета типа устройства. Тип AC не реагирует на постоянные составляющие утечки, которые могут возникать в таких нагрузках. В таких случаях нужен УЗО типа A.
Отсутствие отдельной шины PE и неправильное распределение заземляющих проводников. Заземление должно подключаться к общей шине, не связанной с нулевой после УЗО. Иначе возникает токовая петля, влияющая на корректность работы устройства.

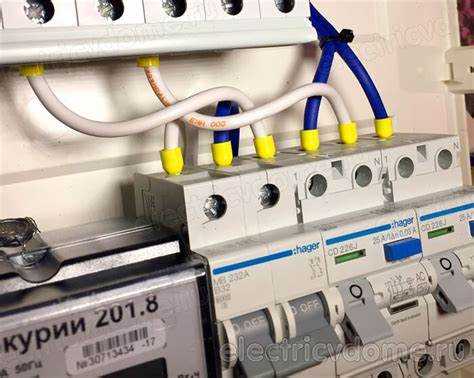

Как выбрать номинал УЗО с учетом параметров сети и нагрузки
Выбор номинала УЗО зависит от тока утечки, максимальной нагрузки и особенностей электросети. Номинальный ток устройства должен соответствовать суммарной нагрузке защищаемой линии, а ток срабатывания – требованиям безопасности и стандартам.
- Номинальный ток (In) выбирается по максимальной силе тока, которую будут потреблять подключённые приборы. Обычно для бытовых сетей 220В применяют УЗО с номиналом 16, 25, 40 или 63 А.
- Ток срабатывания (IΔn) – это ток утечки, при котором устройство отключается. Для жилых помещений рекомендуют 30 мА, что обеспечивает защиту человека от поражения электрическим током. Для защиты оборудования или промышленных линий применяют 100, 300 или 500 мА.
- Если нагрузка распределена на несколько цепей, важно, чтобы номинал УЗО не был значительно ниже суммарного тока потребления. Иначе устройство будет срабатывать ложным отключением при штатной нагрузке.
- В сетях с заземлением необходимо учитывать качество и сопротивление заземляющего контура. При высоком сопротивлении рекомендуется выбирать УЗО с меньшим током срабатывания для своевременного отключения при утечках.
- Определить максимальный ток нагрузки по сумме потребителей в защищаемой линии.
- Выбрать УЗО с номинальным током In, равным или немного большим максимальному току нагрузки.
- Определить класс чувствительности по назначению: 30 мА для защиты людей, 100–300 мА для защиты от пожара и оборудования.
- Проверить соответствие параметров УЗО характеристикам сети – напряжению, частоте, наличию или отсутствию заземления.
- При наличии электроприборов с высокими пусковыми токами (например, электродвигатели) выбирать УЗО с запасом по номинальному току.
Неправильный выбор номинала приводит к частым ложным срабатываниям или снижению уровня защиты. Точное соответствие параметрам сети и нагрузкам обеспечивает надёжную работу и безопасность.
Вопрос-ответ:
Как именно работает устройство защитного отключения (УЗО) в сети 220В с заземлением?
УЗО контролирует ток, проходящий по фазному и нулевому проводам. В нормальном режиме эти токи равны по величине и противоположны по направлению, поэтому устройство не срабатывает. Если происходит утечка тока, например, при касании человека к фазному проводу или при повреждении изоляции, баланс нарушается. УЗО фиксирует разницу и отключает питание, предотвращая поражение электрическим током.
Почему важно использовать УЗО в бытовых электрических сетях с заземлением?
Использование УЗО помогает снизить риск поражения током и защитить оборудование от повреждений из-за токов утечки. Даже при наличии заземления человек может получить удар током, если устройство не отключит питание. УЗО реагирует на минимальные утечки, что делает эксплуатацию электроприборов безопаснее, особенно в помещениях с повышенной влажностью, таких как ванная комната или кухня.
Какие параметры УЗО наиболее важны для правильного выбора и работы в сети 220В с заземлением?
При выборе УЗО следует учитывать номинальный ток (обычно 16 или 25 А для бытовых нужд), чувствительность к утечке тока (например, 30 мА для защиты человека), а также время срабатывания. Для жилых помещений рекомендуется выбирать устройство с током утечки 30 мА, поскольку оно обеспечивает надежную защиту при незначительных утечках, предотвращая опасные ситуации.
Что происходит, если УЗО срабатывает в сети с заземлением? Можно ли продолжать пользоваться электроприборами?
Если УЗО сработало, это означает, что была обнаружена утечка тока, которая может быть опасной. В таком случае необходимо отключить все приборы и найти источник проблемы. Использовать устройства без устранения неисправности нельзя, так как это может привести к повреждению оборудования или к травмам. Иногда срабатывание связано с неправильной установкой или неисправностью самого УЗО, поэтому проверка специалистом будет правильным решением.
Можно ли устанавливать УЗО самостоятельно в домашней электросети с заземлением, и какие есть основные требования к монтажу?
Монтаж УЗО требует соблюдения правил безопасности и знания электросети. Теоретически установка возможна самостоятельно, если человек разбирается в электрике, но на практике рекомендуется привлекать квалифицированного электрика. Основные требования — правильное подключение фазного и нулевого проводов, соблюдение полярности, надежное крепление и проверка работы устройства после установки. Неправильный монтаж может привести к некорректной работе или отсутствию защиты.
