Как работают датчики на батареях отопления

Как работают датчики на батареях отопления

Датчики, устанавливаемые на радиаторы отопления, фиксируют параметры окружающей среды и самих приборов, передавая данные на центральный контроллер или в облачный сервис. Наиболее распространённые типы: термодатчики, датчики влажности и давления. Они обеспечивают контроль температуры теплоносителя, воздуха в помещении, а также выявляют отклонения от заданных условий.

Основой большинства моделей является термистор – полупроводниковый элемент, изменяющий сопротивление при колебаниях температуры. В более продвинутых устройствах применяются цифровые сенсоры на базе термопар, обеспечивающие высокую точность измерений – до ±0,1 °C. Такие датчики размещаются непосредственно на поверхности радиатора или вблизи него, часто в корпусе из термостойкого пластика или алюминия.

Питание устройств обеспечивается батареями типа CR2032 или AA/AAA, в зависимости от модели. Средний срок службы источника питания составляет от 12 до 36 месяцев при передаче данных каждые 5–10 минут. При установке важно учитывать интервал обновления информации: чем чаще передача, тем выше энергопотребление. Рекомендуется выбирать устройства с функцией перехода в спящий режим вне активных периодов съёма данных.

Связь с другими элементами системы обычно осуществляется по протоколам Zigbee, Z-Wave или Bluetooth Low Energy. Выбор зависит от используемой платформы умного дома и требуемой дальности связи. В многоэтажных зданиях рекомендуется применять Zigbee благодаря его способности создавать ячеистую сеть с ретрансляцией сигнала через соседние устройства.

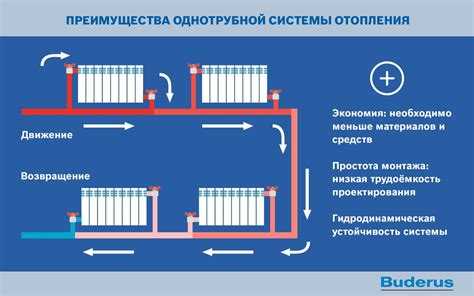

Установка датчиков на батареи отопления позволяет не только повысить комфорт, но и эффективно управлять расходом энергии. При точной калибровке системы можно добиться снижения затрат на отопление до 15–20 % в течение отопительного сезона.

Как датчики фиксируют температуру поверхности радиатора

Датчики температуры, устанавливаемые на радиаторы отопления, работают по принципу контактного измерения. Чаще всего используются терморезисторы (NTC или PTC), сопротивление которых изменяется в зависимости от температуры. Эти элементы размещаются непосредственно на поверхности батареи, обеспечивая плотное прилегание для точной передачи тепла.

Корпус датчика, как правило, изготовлен из теплопроводящего материала – алюминия или меди. Это минимизирует тепловое сопротивление между радиатором и чувствительным элементом. Фиксация датчика осуществляется с помощью термостойких зажимов или термопасты, что исключает воздушные зазоры и повышает точность считывания.

Измерения проводятся с частотой от 1 до 60 секунд, в зависимости от модели устройства и настроек. Результаты передаются на контроллер или беспроводной модуль через проводное соединение либо по радиоканалу (например, Zigbee или LoRaWAN). Энергопитание датчиков обеспечивается встроенными литиевыми батареями с низким энергопотреблением. В режиме сна датчик потребляет менее 10 мкА, активируясь только во время измерения и передачи данных.

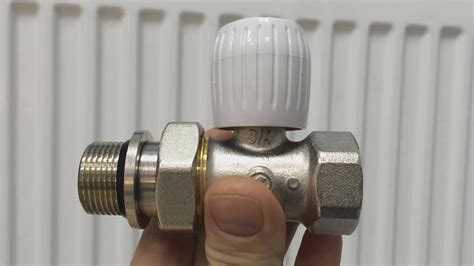

Для стабильной работы важно устанавливать датчик в средней части радиатора, вдали от терморегуляторов и окон, чтобы исключить влияние внешних источников тепла или сквозняков. Рекомендуется периодически проверять контактную поверхность на наличие загрязнений, так как пыль и отложения снижают точность измерений.

Способы крепления датчиков к батареям и их влияние на точность

Точность измерений температуры и других параметров зависит от способа крепления датчиков к поверхности радиатора. Неправильное крепление может искажать показания на 1–3 °C и более.

  • Магнитное крепление. Устанавливается на металлическую поверхность радиатора без дополнительных элементов. Преимущества – простота установки и возможность быстрой замены. Недостаток – возможное смещение, особенно при вибрациях или неидеальной форме поверхности. Температурный контакт может быть нестабильным из-за зазора между корпусом датчика и батареей.
  • Металлические хомуты или стяжки. Надежно прижимают корпус датчика к радиатору. Это обеспечивает лучший тепловой контакт, снижая погрешность до ±0,5 °C. Рекомендуется использовать термопасту между датчиком и батареей для повышения точности.
  • Теплопроводящий клей или термоклей. Обеспечивает жесткое соединение и минимальное тепловое сопротивление. Такой способ подходит для постоянной установки. Точность может достигать ±0,2 °C, особенно при использовании специализированных составов с высокой теплопроводностью (не ниже 1 Вт/м·К).

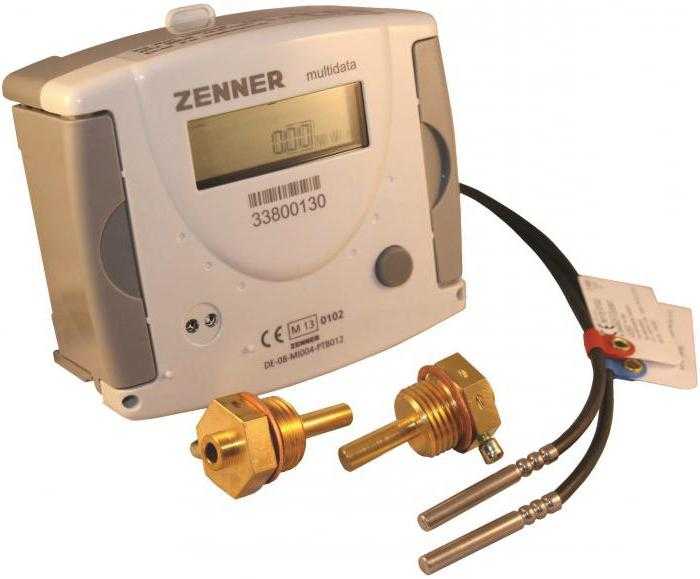

  • Установка в паз или гнездо батареи. Применяется на радиаторах с соответствующей конструкцией. Датчик устанавливается внутрь корпуса батареи, что позволяет измерять температуру теплоносителя с минимальной инерцией. Погрешность в таком случае минимальна, особенно при прямом контакте с металлом.

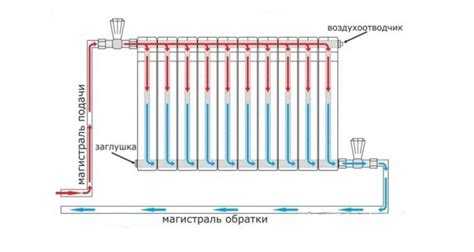

Для повышения точности рекомендуется избегать крепления на окрашенные поверхности и устанавливать датчик ближе к входу теплоносителя. Следует исключить контакт с потоками воздуха, особенно вблизи окон или вентиляционных решеток.

Передача данных: проводные и беспроводные решения

Проводные решения обеспечивают стабильную передачу данных с минимальной задержкой и отсутствием помех. На практике применяются интерфейсы типа RS-485 и Modbus RTU, особенно в системах с централизованным контролем. Монтаж требует прокладки кабеля от каждого датчика до контроллера, что увеличивает стоимость установки и ограничивает гибкость конфигурации. Однако проводное подключение предпочтительно в зданиях с помехоопасной средой или при необходимости постоянного питания датчиков от сети.

Беспроводные датчики чаще используют стандарты LoRaWAN, Zigbee или Wi-Fi. LoRaWAN подходит для объектов с множеством датчиков на большом расстоянии друг от друга благодаря дальности до 10 км в городской среде и минимальному энергопотреблению. Zigbee используется в сетях с высокой плотностью устройств – до 65 000 узлов, но требует повторителей при увеличении площади покрытия. Wi-Fi обеспечивает высокую скорость передачи, но неэкономичен по энергии, что ограничивает его применение в автономных устройствах. Перед выбором протокола учитываются размеры объекта, плотность застройки и допустимая частота опроса данных.

Для бесперебойной работы критично учитывать устойчивость канала к помехам от других источников: в многоквартирных домах каналы Zigbee и Wi-Fi могут пересекаться, снижая надежность. Рекомендуется вручную настраивать частоты, избегая дублирования. LoRaWAN менее подвержен подобным проблемам благодаря работе в суб-ГГц диапазоне.

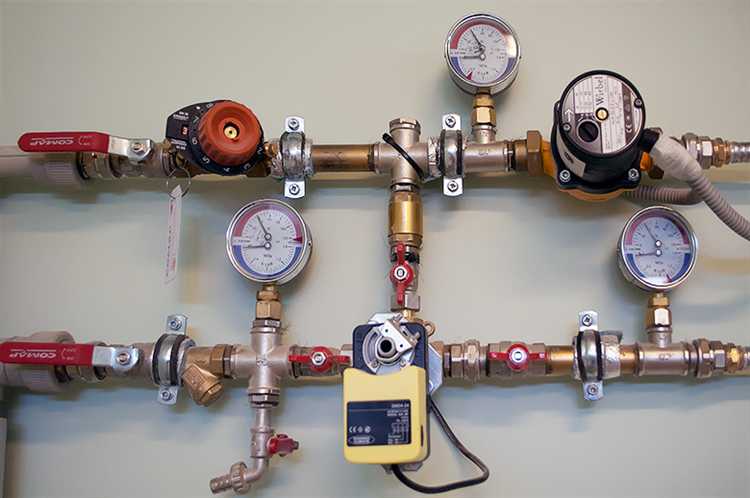

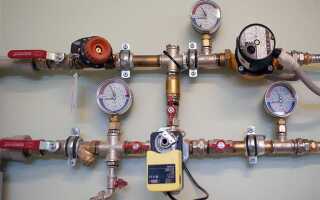

В системах с датчиками температуры на батареях целесообразно применять гибридные решения: например, использовать беспроводную передачу с автономных датчиков и проводное соединение для центрального контроллера. Это снижает затраты и повышает надежность системы в целом.

Типы используемых элементов питания и их срок службы

Типы используемых элементов питания и их срок службы

Литиевые батареи – наиболее распространённый вариант для датчиков, установленных на батареях отопления. Чаще всего используются элементы формата CR123A или ER14250, рассчитанные на напряжение 3 В. Они обеспечивают стабильную работу в условиях температурных перепадов и сохраняют ёмкость при низких температурах. Средний срок службы – от 5 до 10 лет, в зависимости от режима работы устройства и частоты передачи данных.

Щелочные элементы применяются реже из-за ограниченного срока службы (до 2 лет) и нестабильной работы при температуре ниже +5 °C. Их использование оправдано только в системах с доступом к быстрой замене и низким энергопотреблением.

Литий-тионилхлоридные батареи типа LS14500 подходят для автономных решений с длительным сроком эксплуатации. Они работают при температурах до −55 °C, не теряя стабильности. Срок службы – до 15 лет при оптимальных условиях и редкой передаче данных (например, раз в сутки).

Для минимизации расходов на обслуживание рекомендуется выбирать датчики с минимальным энергопотреблением и возможностью настройки интервалов передачи. Регулярная проверка напряжения и замена элементов до момента глубокого разряда позволяет избежать потери сигнала и ошибок в передаче данных.

Как работает связь между датчиком и управляющим контроллером

Как работает связь между датчиком и управляющим контроллером

Датчики, установленные на батареях отопления, передают данные о температуре поверхности радиатора и окружающего воздуха на управляющий контроллер с помощью беспроводной связи. Наиболее часто используется протокол LoRaWAN благодаря его энергоэффективности и дальности передачи до 10 км в городской застройке. Альтернативы – Zigbee и Bluetooth Low Energy – применяются в случаях, когда требуется высокая плотность сети или интеграция с существующими умными системами.

Связь инициируется датчиком через регулярные интервалами (обычно от 5 до 30 минут), при этом он выходит из спящего режима, передаёт зашифрованный пакет данных и вновь отключается, снижая энергопотребление. Каждый пакет содержит идентификатор устройства, временную метку и измеренные параметры. Контроллер принимает сигнал, подтверждает получение и, при необходимости, отправляет управляющее сообщение, например, о смене частоты опроса.

Надёжность связи обеспечивается адаптацией мощности передатчика и использованием частотных хоппингов, особенно в условиях сильных помех. В контроллере реализованы механизмы повторной доставки и проверка целостности пакетов CRC, что исключает искажение данных.

Для оптимальной работы важно выбирать частоту обновления данных в зависимости от инерционности системы отопления. В типовых условиях достаточно одного измерения каждые 15 минут. Избыточная частота приведёт к ускоренному разряду батарей и перегрузке сети, а слишком редкая – к снижению точности регулирования температуры.

Особенности работы датчиков в условиях перегрева и пыли

Особенности работы датчиков в условиях перегрева и пыли

При эксплуатации датчиков на батареях отопления перегрев негативно влияет на точность измерений и долговечность оборудования. Температура свыше 80 °C может привести к деградации чувствительных элементов, таких как термисторы и микросхемы, что искажает показания и ускоряет износ. Для стабилизации работы рекомендуется использовать датчики с температурным диапазоном до 120 °C и оснащённые тепловыми барьерами или радиаторами для снижения тепловой нагрузки.

Пыль накапливается в корпусах и на сенсорных поверхностях, ухудшая контакт с окружающей средой и вызывая ошибки измерения температуры и влажности. Механические части датчиков, например, мембраны и фильтры, подвержены забиванию пылью, что снижает чувствительность и может привести к выходу из строя. Для предотвращения этого используют пылезащитные кожухи и регулярную очистку, а также устанавливают фильтры с размером ячеек не менее 50 микрон, чтобы задерживать крупные частицы.

Рекомендуется проводить техническое обслуживание минимум раз в полгода, включая визуальный осмотр и очистку датчиков. При сильном загрязнении целесообразна замена фильтров или полная замена сенсорных модулей. В системах с повышенным уровнем пыли целесообразно применять датчики с встроенной самодиагностикой, способные автоматически корректировать погрешности и оповещать об отклонениях.

Использование комбинированных датчиков, интегрирующих несколько параметров (температура, влажность, качество воздуха), позволяет повысить устойчивость к внешним воздействиям и повысить надёжность контроля. Такие устройства имеют специальные алгоритмы фильтрации помех, которые минимизируют влияние перегрева и загрязнения пылью на итоговые данные.

Подключение датчиков к системе «умного дома»

Подключение датчиков к системе «умного дома»

Для интеграции датчиков температуры и влажности на батареях отопления в систему «умного дома» необходимо учитывать протоколы передачи данных, энергопитание и совместимость с управляющим контроллером.

  • Выбор интерфейса связи:
    • Wi-Fi подходит для стабильных сетей с хорошим покрытием и обеспечивает высокую скорость передачи данных.
    • Zigbee и Z-Wave – энергоэффективные протоколы с низкой задержкой и защищенной связью, предпочтительны для автономных датчиков.
    • Проводные интерфейсы (например, Modbus или 1-Wire) подходят для стационарных систем с минимальными помехами.
  • Питание датчиков:
    • Беспроводные датчики на батарейках требуют низкого энергопотребления, оптимальный интервал опроса – не чаще 1 раза в минуту.
    • Для увеличения срока службы рекомендуется использовать литиевые аккумуляторы с емкостью не менее 1500 мА·ч.
    • Проводные датчики питаются от центрального блока или через PoE, что исключает необходимость замены батарей.
  • Настройка и интеграция:
    • Подключение происходит через добавление устройства в центральное приложение управления «умным домом» с последующей авторизацией и настройкой параметров.
    • Необходимо задать корректные параметры опроса, пороги срабатывания и параметры оповещений.
    • Для повышения точности контроля рекомендуется калибровка датчиков с использованием эталонных приборов при установке.
  • Обеспечение безопасности:
    • Используйте шифрование данных (AES-128 и выше) для беспроводных соединений.
    • Регулярно обновляйте прошивку устройств для устранения уязвимостей.
    • Ограничьте доступ к системе только доверенным пользователям с использованием двухфакторной аутентификации.

Подключение датчиков к системе «умного дома» требует комплексного подхода, учитывающего особенности протоколов, энергопитания и безопасности, что обеспечивает стабильное и точное управление отоплением.

Типичные неисправности и способы диагностики датчиков

Ошибка измерения температуры: Частая причина – загрязнение или повреждение термодатчика. Проверяется сопротивление термистора мультиметром: при комнатной температуре значение должно соответствовать технической документации (обычно 10 кОм или 100 кОм). Значительные отклонения свидетельствуют о неисправности.

Потеря сигнала или нестабильные показания: Проверяется целостность проводки и надежность контактов. Часто коррозия на клеммах или ослабленные соединения приводят к помехам. Рекомендуется очистить контакты и проверить соединительные провода на наличие изломов или повреждений изоляции.

Завышенные или заниженные данные: Возможна калибровочная ошибка или сбой контроллера. Для проверки датчик устанавливают в контрольную среду с известной температурой (например, в термостат или ледяную воду), сравнивая фактические значения с эталоном. При расхождении датчик подлежит перенастройке или замене.

Механические повреждения корпуса датчика: Могут привести к попаданию влаги внутрь и выходу из строя. Визуальный осмотр выявляет трещины и деформации. При обнаружении влаги внутри требуется немедленная замена, чтобы предотвратить короткое замыкание и коррозию элементов.

Регулярная диагностика включает проверку сопротивления термисторов, контроль целостности проводки и чистоту контактов не реже одного раза в отопительный сезон. Это позволит выявить сбои до возникновения аварийных ситуаций.

Вопрос-ответ:

Как датчики на батареях отопления фиксируют температуру?

Датчики на батареях реагируют на тепловое излучение и температуру поверхности батареи. Обычно внутри них установлен терморезистор или термопара, меняющие свои электрические свойства при изменении температуры. Эти изменения преобразуются в электрический сигнал, который передается системе управления отоплением для регулировки подачи тепла.

Почему важно правильно устанавливать датчики на батареях?

Местоположение датчика напрямую влияет на точность измерений. Если датчик установлен слишком близко к стене или подоконнику, данные могут искажаться из-за дополнительного охлаждения или нагрева. Правильное размещение позволяет получать более точные сведения о температуре и обеспечивает стабильную работу системы отопления.

Какие типы датчиков применяются на батареях и в чем их различия?

Наиболее распространены два вида: термисторы и термопары. Термисторы обладают высокой чувствительностью и подходят для бытовых систем, их сопротивление изменяется при нагревании. Термопары работают за счет возникновения напряжения на стыке двух разных металлов и применяются в более промышленных условиях благодаря высокой надежности и долговечности.

Как датчики помогают экономить энергию в системах отопления?

Получая точные данные о температуре батареи, система может уменьшать подачу тепла, если помещение уже прогрето до нужного уровня. Это предотвращает избыточный нагрев и снижает расход топлива или электроэнергии, обеспечивая комфорт и экономию без ухудшения микроклимата.

Можно ли самостоятельно установить датчик на батарею и что для этого потребуется?

Установка датчика несложна, если следовать инструкциям производителя. Обычно потребуется снять защитную крышку батареи, закрепить датчик на поверхности с помощью клея или специального крепежа, а затем подключить к управляющему устройству. Важно убедиться, что датчик плотно прилегает к батарее и не контактирует с внешними источниками тепла или холодом.

Как датчики на батареях отопления определяют температуру поверхности и воздуха в помещении?

Датчики, установленные на батареях отопления, чаще всего используют термисторы или аналогичные чувствительные элементы, которые меняют электрические характеристики при изменении температуры. Они измеряют температуру поверхности батареи, а иногда и воздуха рядом с ней. С помощью этих данных контроллер регулирует подачу тепла, чтобы поддерживать комфортный уровень температуры в комнате. Такой принцип позволяет автоматически адаптировать работу системы отопления под текущие условия без вмешательства человека.
