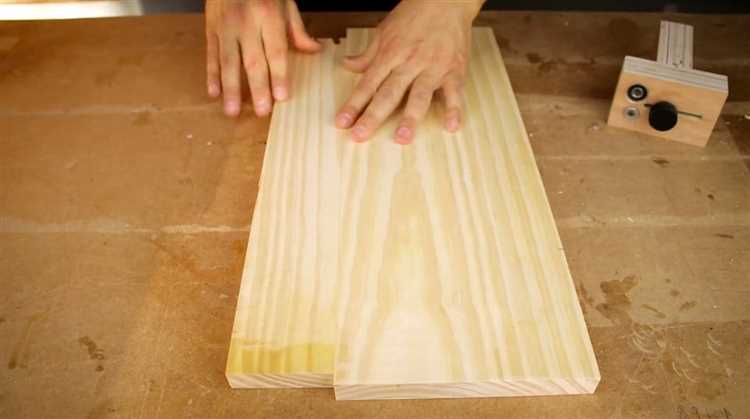

При сборке корпусной мебели шканты обеспечивают точное позиционирование и высокую прочность соединения. Ошибки на этапе разметки приводят к перекосам, неплотной стыковке деталей и потере жёсткости конструкции. Ручная разметка требует аккуратности, точного расчёта и понимания особенностей соединяемых материалов.
Для стандартных шкантов диаметром 8 мм глубина отверстий должна составлять 12–14 мм в каждой детали, с зазором не менее 2 мм под клей и воздух. Расстояние от края детали до центра отверстия – обычно 20–35 мм, в зависимости от толщины заготовки. Шаг между шкантами при протяжённых соединениях – не менее 64 мм, чтобы избежать ослабления кромки.
Перед сверлением необходимо закрепить детали в положении, соответствующем окончательной сборке. Используются линейки с ограничителем, угольники, самодельные шаблоны или шкантовочные центровки. Разметку удобно вести с помощью штангенциркуля, откладывая отступы с точностью до 0.1 мм. Сверление выполняется строго перпендикулярно плоскости детали, предпочтительно с использованием ограничителя глубины на сверле.
Сложные соединения, например в угловых элементах или при соединении деталей разной толщины, требуют индивидуального подхода. В таких случаях полезно предварительно выполнить пробную сборку на обрезках, чтобы откорректировать расположение шкантов до окончательной разметки.

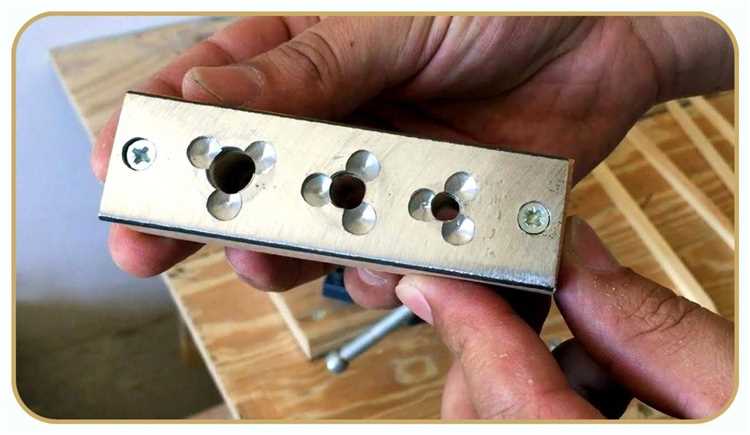

Выбор диаметра и длины шкантов для разных типов соединений
Диаметр и длина шкантов подбираются в зависимости от типа соединяемых деталей, материала и предполагаемой нагрузки. Неправильный выбор приведёт к слабому или деформированному соединению.
- ДСП и МДФ: Используются шканты диаметром 6 мм. Длина – 30–40 мм. Большая длина может привести к расслоению материала при засверливании.
- Массив древесины: Диаметр 8–10 мм. Длина – 40–60 мм. В твёрдых породах (бук, дуб) диаметр 10 мм подходит для каркасных и угловых соединений. В мягких (сосна) – 8 мм.
- Каркасные соединения: При соединении царг и ножек оптимальны шканты 10 мм диаметром 60 мм. Минимум по два шканта на узел.
- Плоские соединения деталей (щит в щит): Используются шканты 8 мм длиной 40 мм, устанавливаются с шагом 100–150 мм по всей длине стыка.
- Угловые соединения панелей (например, боковая и горизонтальная часть корпуса): Диаметр 6–8 мм, длина 30–40 мм. Один конец должен входить в торец, другой – в плоскость не менее чем на 20 мм.
Глубина отверстия под шкант должна быть больше его длины на 1–2 мм для компенсации клея и воздушных зазоров. Диаметр отверстия – на 0,1–0,2 мм больше диаметра шканта для плотной, но не избыточной посадки.
Как определить точное расположение отверстий на торце и плоскости детали
Для разметки отверстий на торце детали необходимо использовать угольник и штангенциркуль. Начните с отмеривания центра торца: измерьте его ширину и поделите на два. От полученного центра отступите точное расстояние до оси шканта – стандартно 8–10 мм от края в зависимости от толщины детали. Установите метку остро заточенным карандашом или шилом.
Для разметки на плоскости важно учесть как продольное, так и поперечное положение отверстий. Отмерьте расстояние от края до центра отверстия вдоль длинной стороны детали. Используйте линейку с миллиметровой шкалой и зафиксируйте положение шила в точке центра. Переносите эту метку на все аналогичные детали с помощью самодельного шаблона или копира. Для гарантии точного совпадения с торцевыми отверстиями, используйте шкантовочный центр – металлическую втулку, вставляемую в отверстие. При нажатии на сопрягаемую деталь она оставит точную метку центра на второй заготовке.
Перед сверлением проверьте симметрию всех отметок относительно осей детали. Любое отклонение даже в 1 мм приведёт к смещению соединения. Для контроля можно использовать калиброванный шкант или пробный шкантовый штифт. Если соединение не входит без усилия и без зазоров – разметка выполнена верно.

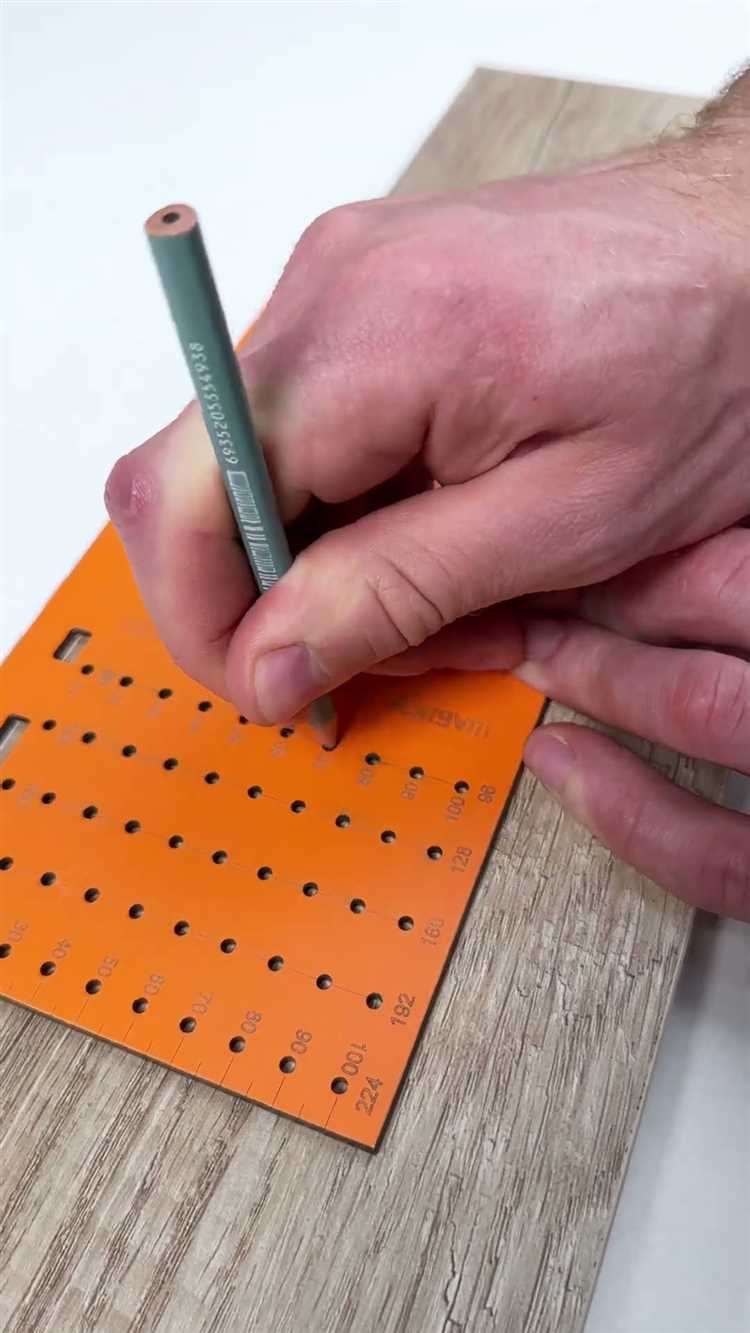

Использование угольника и шаблонов для переноса разметки
Для точного переноса разметки отверстий под мебельные шканты используют металлический угольник с миллиметровой шкалой. Он позволяет выдерживать строго перпендикулярный угол между кромкой детали и линией разметки. Перед началом разметки фиксируют заготовку струбцинами на ровной поверхности, чтобы исключить смещение.
Разметка начинается с базовой точки – обычно отступают 30–50 мм от края детали. С помощью угольника проводят вертикальные линии, на которых будут размещены центры отверстий. Расстояние между центрами подбирается в зависимости от диаметра шкантов, как правило, 32 или 64 мм. Для стандартных соединений используют шаг 32 мм, как в мебельной системе 32.
Чтобы избежать ошибок при переносе разметки на сопрягаемую деталь, применяют шаблоны – куски фанеры или МДФ с заранее просверленными направляющими отверстиями. Такой шаблон плотно прижимают к торцу второй детали, выравнивают по угольнику и фиксируют струбциной. Разметка переносится через отверстия в шаблоне шилом или сверлом малого диаметра.
Для ускорения процесса используют шаблоны с ограничителями глубины и направляющими втулками. Это исключает перекос сверла и позволяет сохранять одинаковое расстояние от края на всех деталях. Важно проверять шаблон на износ: даже незначительное смещение отверстий приводит к нарушению геометрии соединения.
После переноса разметки рекомендуется проверить совпадение центров на сопрягаемых деталях при помощи угольника или калиброванного шканта. Если отклонение превышает 0,5 мм, отверстия нужно корректировать до сверления.
Способы обеспечения симметричности и параллельности отверстий
Точность расположения отверстий под шканты критически важна для жёсткости и долговечности мебельных соединений. Нарушение симметрии или параллельности приводит к перекосам, щелям и деформации конструкции. Ниже приведены проверенные методы ручной разметки, позволяющие избежать этих проблем.
- Центровочный шаблон из фанеры или МДФ: Используется заготовка с заранее просверленными отверстиями. Толщина – не менее 10 мм, для стабильного позиционирования. Отверстия размечаются один раз, затем шаблон фиксируется на каждой детали при помощи струбцин.
- Двойная разметка с помощью штангенциркуля: Отступ от края измеряется штангенциркулем с точностью до 0,1 мм с двух противоположных сторон детали. Расхождение более 0,2 мм уже приводит к перекосу – необходимо соблюдать симметрию строго по центру.
- Приспособление «угольник со сверлильной втулкой»: Угольник с фиксированной втулкой позволяет точно сверлить под прямым углом к поверхности и соблюсти параллельность. Угол 90° проверяется металличесым угольником перед началом работ.
- Противоположная разметка от центральной оси: Размечается центральная линия детали. От неё симметрично откладываются точки сверления. Используется рейсмус или линейка с нулевой отметкой по центру.
- Контроль калиброванной шкантом: После сверления в отверстие вставляется калиброванный шкант диаметром 8 или 10 мм. Его вертикальность проверяется пузырьковым уровнем или угольником. Любое отклонение указывает на ошибку в сверлении.
- Притирка парных деталей: После сверления одна деталь прикладывается к другой без клея, с установленными шкантами. Все соединения должны входить без усилий и без зазоров. Это финальный контроль симметрии и параллельности.

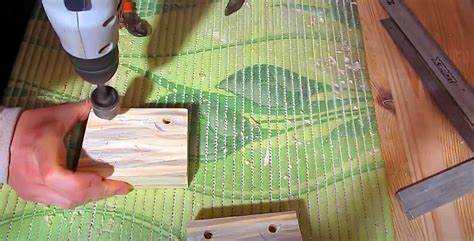

Разметка отверстий при соединении деталей под прямым углом
Для соединения двух деталей под углом 90°, важно обеспечить точное совпадение осей шкантов в торце одной детали и на плоскости другой. Стандартный диаметр мебельных шкантов – 8 мм, глубина отверстий – 30–35 мм в торце и 12–15 мм в плоскости. Использование шкантов диаметром 10 мм оправдано только при толщине деталей от 25 мм.
Начать разметку следует с определения центра будущего отверстия на торцевой детали. Измерьте ширину детали и проведите продольную осевую линию. Отступ от края – 20–25 мм до центра шканта. При установке двух шкантов между ними должно быть не менее 32 мм по центрам.
На сопрягаемой детали (с плоскостью) перенесите координаты с торцевой, используя угольник и шило. Убедитесь, что осевая линия совпадает с ранее размеченной на торце. Проколы шилом позволяют точно наметить центр без риска смещения сверла.
Для контроля глубины используйте ограничитель или малярную ленту на сверле. Сверление ведётся строго перпендикулярно поверхности, без наклонов. Рекомендуемый диаметр сверла соответствует диаметру шканта. При использовании ручной дрели желательно зафиксировать деталь струбцинами, чтобы избежать отклонения оси отверстия.
После сверления вставьте шканты в торцевые отверстия, затем отметьте контактные точки на сопрягаемой детали с помощью металлических центреров. Это исключает погрешности при ручной разметке. После этого просверлите ответные отверстия по меткам центреров.

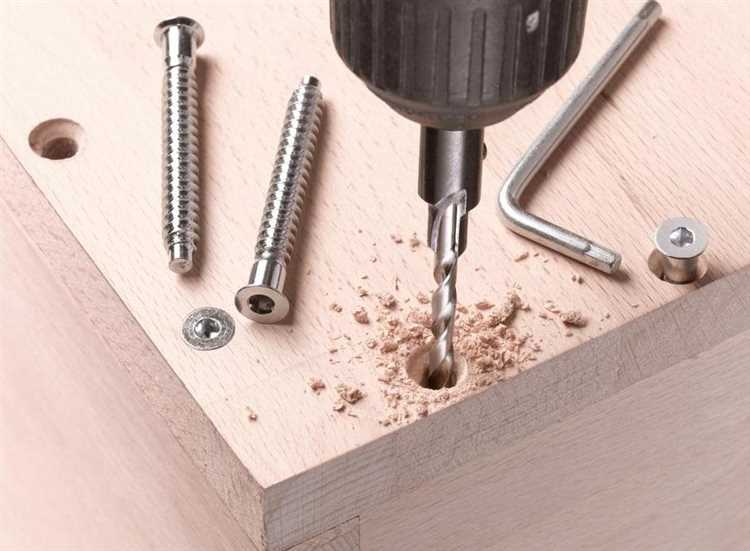

Особенности разметки при сквозном и глухом сверлении
При разметке отверстий под мебельные шканты важно учитывать вид сверления: сквозное или глухое. Для сквозного сверления разметка должна обеспечивать точное позиционирование центра отверстия на обеих сопрягаемых деталях, поскольку сверло пройдет насквозь. Рекомендуется использовать центрирующее сверло или кернер, чтобы избежать смещения при начале сверления. Центры отверстий на обеих деталях должны совпадать с точностью до 0,1 мм, иначе соединение будет слабым или деформированным.
Глухое сверление требует более строгой разметки глубины отверстия, так как шкант не должен выступать за пределы детали. При этом разметка центра отверстия должна учитывать толщину детали и глубину шканта с учётом клеевого слоя. На поверхности детали целесообразно наносить контрольные метки глубины сверления, чтобы избежать излишнего проникновения сверла. Использование ограничителей глубины на сверле помогает соблюдать точность.
Для обеих технологий важно контролировать угол сверления – он должен быть перпендикулярен поверхности, чтобы избежать перекосов шкантов и обеспечить плотное прилегание деталей. Рекомендуется применять направляющие шаблоны или приспособления для фиксации сверла. При сквозном сверлении небольшое смещение допустимо в пределах 0,2 мм, глухое сверление требует точности до 0,1 мм по глубине и 0,05 мм по центру.

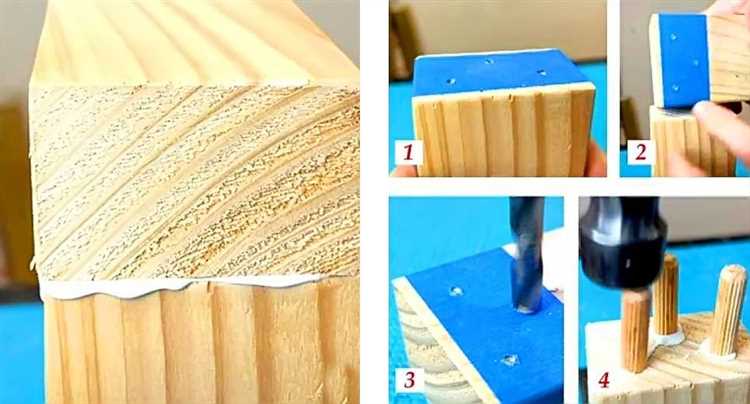

Контроль совпадения осей отверстий на сопрягаемых деталях
Для точной сборки мебели требуется строгий контроль совпадения осей отверстий под мебельные шканты. Смещение даже на 0,5 мм может привести к перекосу и ухудшению прочности соединения.
Основной способ контроля – сквозная проверка отверстий. На сопрягаемых деталях просверливают первое отверстие, затем накладывают их друг на друга и проверяют совпадение осей с помощью металлического штифта диаметром, соответствующим шканту.
При ручной разметке важно использовать прецизионные шаблоны или сверлильные втулки, которые фиксируют инструмент и предотвращают смещение. Рекомендуется применять калиброванные кондукторы с четко выверенной осевой линией.
Перед сверлением второго отверстия необходимо проверить разметку на ровной поверхности с минимальной деформацией. Для этого детали фиксируют на столе и проводят контрольный замер штангенциркулем или микрометром, измеряя расстояния от краев до центров отверстий.
Для повышения точности разметки осей можно использовать метод визирования через центрирующее отверстие: сверлится одно отверстие, в него вставляется направляющий штифт, затем накладывается вторая деталь и производится разметка следующего отверстия по краю штифта.
Регулярно проверяйте осевое расстояние по всей длине сопрягаемых деталей. Сдвиг в оси более 0,3 мм требует корректировки разметки, поскольку даже малейшее отклонение ухудшает механическую стабильность соединения.
Вопрос-ответ:
Какие инструменты понадобятся для разметки отверстий под мебельные шканты вручную?
Для разметки отверстий вручную обычно требуются карандаш, линейка или металлическая рулетка, угольник, шкантовый шаблон или циркуль, а также сверло и дрель для последующего сверления. Иногда используют специальные приспособления — шкантовые направляющие, которые упрощают точное нанесение меток.
Как правильно определить расстояние между отверстиями для шкантов на мебельных деталях?
Расстояние зависит от размера и типа мебели, а также от ширины самой детали. Обычно рекомендуют располагать отверстия на равном расстоянии от краев и друг от друга, чтобы обеспечить равномерное распределение нагрузки. Для стандартных соединений часто берут шаг около 30–50 мм, но для крупных элементов может понадобиться большее расстояние.
Какие ошибки чаще всего допускают при ручной разметке отверстий под шканты, и как их избежать?
Частая ошибка — неправильное измерение и несовпадение меток на обеих деталях, что приводит к перекосам при сборке. Чтобы избежать этого, нужно тщательно контролировать все размеры, использовать угольник для перпендикулярности и проверять совпадение отметок путем наложения деталей друг на друга до сверления.
Можно ли выполнить разметку отверстий под шканты без специальных шаблонов, и как это сделать точно?
Да, разметку можно сделать без шаблонов, если применять угольник и линейку. Нужно точно измерить и отметить места расположения шкантов с обеих сторон детали, контролируя симметрию и расстояния. Для удобства лучше сделать пробные метки на ненужном куске материала, чтобы проверить точность разметки.
Какие рекомендации по глубине и диаметру отверстий при сверлении под мебельные шканты?
Глубина отверстия обычно соответствует длине шканта, но рекомендуется сверлить чуть глубже, чтобы шкант полностью вошел и не выступал. Диаметр сверла должен совпадать с диаметром шканта или быть на 0,1–0,2 мм больше, чтобы обеспечить плотное, но не слишком тугое соединение. Для точности важно использовать сверла с острым и ровным режущим краем.
Как правильно определить расположение отверстий для мебельных шкантов без использования специальных шаблонов?
Для точной разметки отверстий вручную сначала необходимо тщательно измерить толщину и длину элементов, которые будут соединяться. Затем следует отметить места на деталях с помощью карандаша или маркера, учитывая расстояние от края и ширину самой детали. Обычно отверстия располагаются по центру толщины детали, а расстояние между ними зависит от размеров шкантов и конструкции мебели. Важно работать аккуратно и проверять все замеры несколько раз перед сверлением, чтобы избежать ошибок и обеспечить надежное соединение.
