Инструкция по установке Bluetooth в магнитолу своими руками
Для начала убедитесь, что в вашей магнитоле есть свободный AUX-вход или USB-порт для подключения внешнего Bluetooth-модуля. Если AUX отсутствует, потребуется дополнительный адаптер для подключения к выходу магнитолы.
Выберите Bluetooth-приемник с поддержкой протоколов A2DP и AVRCP, это обеспечит качественную передачу аудио и управление воспроизведением. Оптимально использовать модули с напряжением питания 5 В, совместимые с USB-портом магнитолы или автомобильного прикуривателя.
Подключите модуль к магнитоле: через AUX-вход – вставьте штекер в соответствующий разъем; через USB – подключите к порту и убедитесь, что питание поступает. В случае отсутствия USB-порта используйте адаптер с питанием от прикуривателя и подключением к AUX.
После подключения включите магнитолу и переведите её в режим AUX или USB в зависимости от способа подключения. На смартфоне активируйте Bluetooth, найдите название вашего модуля и выполните сопряжение, используя стандартный код, обычно 0000 или 1234.
Проверьте качество звука и стабильность соединения, при необходимости отрегулируйте громкость на обоих устройствах. Для улучшения приема сигнала разместите модуль в зоне с минимальными металлическими преградами.
При установке внутри корпуса магнитолы обеспечьте достаточную вентиляцию модуля и избегайте контакта с высоковольтными элементами. Для надежности закрепите устройство с помощью двустороннего скотча или пластиковых стяжек.
Если магнитола имеет встроенный микрофон, проверьте работоспособность гарнитурного режима, подключив телефон к модулю и протестировав звонки.
По окончании установки рекомендуем протестировать все функции управления с магнитолы и телефона, чтобы убедиться в полной совместимости и корректной работе Bluetooth-соединения.
Выбор подходящего Bluetooth-модуля для магнитолы
При выборе Bluetooth-модуля для магнитолы важно ориентироваться на технические характеристики и совместимость с вашей моделью устройства. Основной параметр – версия Bluetooth. Оптимально выбирать модуль с поддержкой Bluetooth 5.0 или выше, так как это обеспечивает стабильное соединение и высокое качество передачи звука, минимизируя задержки.
Обратите внимание на формат передачи аудиосигнала. Лучший выбор – модули с поддержкой кодеков aptX или AAC, они обеспечивают более качественный звук по сравнению с базовым SBC. Если качество аудио критично, откажитесь от модулей без поддержки этих кодеков.
Для подключения к магнитоле важен тип интерфейса. Чаще всего подходят модули с AUX-выходом (3.5 мм), RCA-выходом или USB-подключением. Убедитесь, что выбранный модуль соответствует доступным входам вашей магнитолы. Если магнитола имеет отдельный вход для микрофона, выбирайте модули с встроенным микрофоном для удобства использования гарнитуры.
Питание модуля тоже играет роль – стандартное напряжение для автомобильных устройств 12 В. Многие модули имеют встроенный стабилизатор, но если в описании указано питание 5 В, потребуется дополнительный преобразователь.
При наличии мультиточечного подключения (multipoint) можно одновременно соединять Bluetooth-модуль с несколькими устройствами. Это полезно, если планируется использовать магнитолу с разными телефонами без постоянной переустановки соединения.
Наконец, обратите внимание на габариты модуля. Компактные модели проще спрятать внутри панели магнитолы, что снижает риск повреждений и улучшает внешний вид салона.
Подготовка инструментов и материалов для установки
Для качественной установки Bluetooth-модуля в магнитолу потребуются специализированные инструменты и комплектующие. Необходимый набор включает: отвертки с разными насадками (крестовая и плоская, желательно с магнитным наконечником), паяльник с тонким жалом мощностью 30-40 Вт для аккуратной пайки проводов, а также припой с канифолью.
Для снятия панели магнитолы и доступа к плате нужен пластиковый монтажный инструмент (приспособления для демонтажа без повреждений). Обязательно подготовьте мультиметр для проверки напряжений и целостности цепей перед подключением.
Из материалов – Bluetooth-модуль, совместимый с вашей моделью магнитолы, комплект проводов с разъемами, термоусадочные трубки для изоляции соединений, и электроизоляционная лента. Рекомендуется иметь изолятор для крепления модуля в корпусе и крепежные элементы, если их не комплектует производитель.
Все провода должны иметь достаточную длину с запасом не менее 20 см, чтобы обеспечить удобство прокладки и подключения без натяжения. Перед началом работ убедитесь в исправности всех инструментов и наличии необходимой документации на модуль и магнитолу.

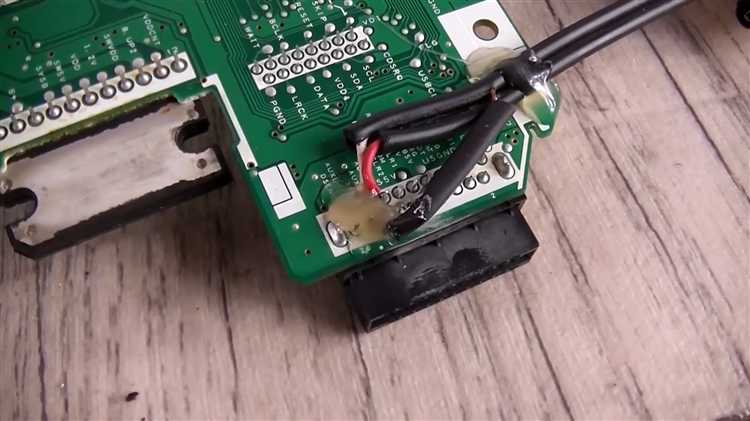

Как разобрать магнитолу для доступа к внутренним разъемам
Для начала отключите магнитолу от питания и извлеките из неё все съемные носители и карты памяти. Снимите переднюю панель, обычно она фиксируется защелками или небольшими винтами с торцов корпуса. Используйте пластиковую лопатку или инструмент для разборки, чтобы не повредить защелки и декоративные элементы.
После снятия панели открутите крепежные винты корпуса. Их расположение часто скрыто под наклейками или резиновыми заглушками – аккуратно удалите их, чтобы не повредить поверхность. Используйте отвертку подходящего размера, чтобы избежать срыва шлицов.
Разъедините две половины корпуса, придерживая плату и внутренние компоненты, чтобы не повредить провода и шлейфы. При отделении корпуса отсоедините все видимые разъемы, включая антенный вход и питание.
Для доступа к внутренним разъемам Bluetooth-модуля найдите основной разъем питания и интерфейсные разъемы на плате. Обычно они находятся рядом с местом установки антенны и имеют маркировку на плате. Аккуратно отсоедините нужные разъемы, избегая излишнего натяжения проводов.
Если планируется установка дополнительного Bluetooth-модуля, освободите пространство рядом с основным блоком и зафиксируйте модуль так, чтобы он не создавал помех при работе магнитолы.
Подключение Bluetooth-модуля к магнитоле: схемы и советы
Для правильного подключения Bluetooth-модуля к штатной или универсальной магнитоле необходимо учитывать тип интерфейса и особенности питания устройства.
- Определите выходы магнитолы: как правило, для передачи аудио используются RCA-выходы или AUX-вход. Если магнитола оснащена линейным выходом, подключение проще – достаточно подать сигнал с Bluetooth-модуля на вход магнитолы.
- Питание модуля: большинство Bluetooth-модулей работают от 5 В. Подключайте питание от стабильного источника 5 В, например, от USB-разъема магнитолы или блока питания 5 В через предохранитель на 1 А.
- Схема подключения через AUX-вход:
- Подключите аудиовыход Bluetooth-модуля (левая и правая каналы) к AUX-входу магнитолы.
- Обязательно заземлите корпус модуля на общий минус магнитолы, чтобы исключить шумы.
- Проверьте совместимость уровней сигнала – если уровень выходного сигнала модуля выше, чем входной AUX, используйте резистивный делитель.
- Схема подключения через RCA:
- Подайте выходы модуля на RCA-вход магнитолы через экранные кабели.
- Для улучшения качества звука и снижения помех применяйте экранированные кабели с разъемами типа «тюльпан».
- Если магнитола не имеет RCA-входа, можно использовать переходник с RCA на AUX.
- Обработка питания: избегайте подключения Bluetooth-модуля напрямую к аккумулятору без стабилизации. Используйте стабилизатор или DC-DC преобразователь с защитой от перегрузок.
- Советы по монтажу:
- Расположите модуль в сухом, защищённом от вибраций месте, чтобы избежать повреждений и ухудшения приёма сигнала.
- Прокладывайте провода вдали от силовых кабелей и катушек зажигания для минимизации электромагнитных помех.
- Перед окончательной фиксацией проверьте работоспособность – соединение Bluetooth, качество звука и отсутствие помех.
Настройка питания и заземления Bluetooth-модуля
Для стабильной работы Bluetooth-модуля важно обеспечить корректное питание с напряжением 5 В ±5%. Источник питания следует брать непосредственно от магнитолы или от стабилизированного блока питания в автомобиле, чтобы исключить перепады напряжения. Рекомендуется использовать предохранитель на 1–2 А для защиты цепи.
Минусовой провод (земля) Bluetooth-модуля должен быть подключен к кузову автомобиля через точку с надежным контактом без коррозии и краски. Оптимально использовать заводские болты или гайки, закрепленные на металлических частях корпуса магнитолы.
При прокладке проводов питания следует избегать близости к силовым кабелям и источникам электромагнитных помех, чтобы минимизировать шумы и помехи в аудиосигнале. Длина проводов питания не должна превышать 50 см для предотвращения падения напряжения.
В случае использования внешнего блока питания рекомендуется дополнительно установить фильтр низких частот или LC-фильтр на линии питания для подавления импульсных помех. Это особенно важно при наличии других электронных устройств с высоким энергопотреблением.
Проверка надежности контактов производится с помощью мультиметра: сопротивление между землей Bluetooth-модуля и кузовом автомобиля должно быть минимальным, близким к нулю. После подключения питания убедитесь, что модуль не нагревается и индикаторы работают согласно инструкции производителя.

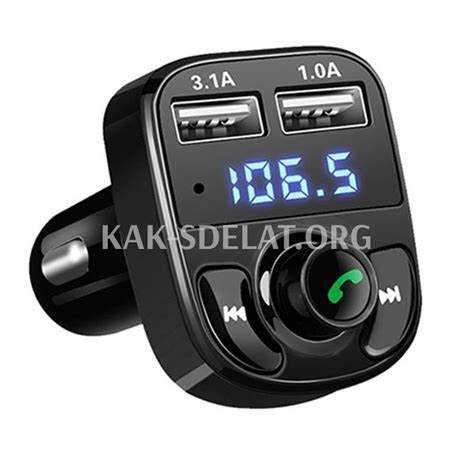

Проверка работоспособности Bluetooth после установки
Для начала включите магнитолу и убедитесь, что индикатор Bluetooth активен – обычно это синий или мигающий светодиод. Перейдите в меню настроек устройства и найдите раздел «Bluetooth» или «Подключения». Убедитесь, что функция Bluetooth включена.
Далее выполните поиск устройств с помощью смартфона или другого внешнего устройства. В списке должен появиться идентификатор вашей магнитолы. Если название не отображается, перезагрузите магнитолу и повторите попытку.
Подключитесь к магнитоле, введя, при необходимости, стандартный PIN-код (обычно 0000 или 1234). После успешного сопряжения проверьте передачу аудио: запустите на смартфоне музыку и убедитесь в отсутствии прерываний или искажений звука.
Для оценки стабильности соединения переместитесь на расстояние до 10 метров от магнитолы, не создавая физических преград. Если звук пропадает или прерывается, проверьте расположение Bluetooth-модуля и антенны внутри магнитолы, возможно, требуется их корректировка.
Проверьте работу дополнительных функций, если они предусмотрены: прием звонков через магнитолу, управление воспроизведением с помощью кнопок на приборной панели, отображение информации о треке на экране.
Если сопряжение не происходит или звук отсутствует, повторно проверьте правильность подключения проводов, целостность антенны и соответствие версии Bluetooth модуля с устройствами, с которыми планируется работать.

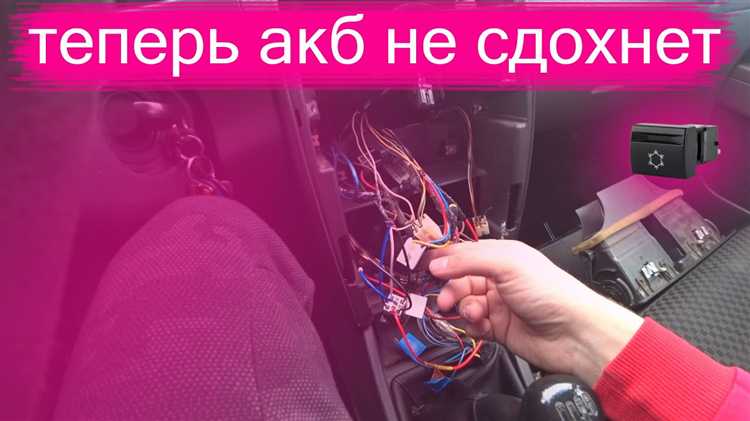

Решение возможных проблем и ошибок подключения
При самостоятельной установке Bluetooth в магнитолу нередко возникают специфические проблемы, которые требуют точного подхода для устранения.
- Магнитола не видит Bluetooth-адаптер:
- Проверьте правильность подключения адаптера к соответствующему разъему – USB или AUX.
- Убедитесь в совместимости адаптера с моделью магнитолы, изучив техническую документацию.
- Перезапустите магнитолу после подключения – некоторые модели требуют перезагрузки для обнаружения новых устройств.
- Отсутствует звук при подключении через Bluetooth:
- Проверьте уровень громкости на магнитоле и источнике сигнала (смартфоне, планшете).
- Убедитесь, что магнитола выбрана в качестве выходного устройства звука на подключаемом устройстве.
- Проверьте настройки аудио формата – магнитола может не поддерживать определённые кодеки.
- Постоянное прерывание соединения:
- Исключите помехи от других электронных устройств, особенно Wi-Fi роутеров и других Bluetooth-устройств.
- Проверьте уровень заряда аккумулятора подключаемого устройства – низкий заряд может влиять на стабильность сигнала.
- Обновите прошивку магнитолы, если производитель выпускает обновления с улучшенной поддержкой Bluetooth.
- Невозможность сопряжения устройств:
- Удалите из памяти магнитолы все предыдущие пары Bluetooth и повторите попытку.
- Используйте режим обнаружения на адаптере (обычно активируется длительным нажатием кнопки на устройстве).
- Проверьте, не активирован ли на магнитоле режим «только для чтения» или «защищённый режим», ограничивающий новые подключения.
- Отсутствие управления с магнитолы через Bluetooth:
- Подключайте адаптер с поддержкой протокола AVRCP – он отвечает за управление воспроизведением.
- Убедитесь, что в настройках магнитолы включена опция управления плеером по Bluetooth.
- Проверьте, поддерживает ли ваш смартфон управление по Bluetooth и включена ли эта функция в настройках.
Последовательное выполнение этих рекомендаций позволяет устранить большинство технических сложностей при установке Bluetooth в магнитолу своими руками.
Вопрос-ответ:
Какие инструменты и материалы понадобятся для установки Bluetooth в магнитолу своими руками?
Для установки Bluetooth в магнитолу потребуются: отвертки (крестовая и плоская), мультиметр для проверки соединений, паяльник с припоем для надежного контакта проводов, изолента или термоусадочные трубки для изоляции, а также сам Bluetooth-модуль с проводами и инструкцией. Кроме того, может понадобиться схема подключения конкретной модели магнитолы.
Как правильно подключить Bluetooth-модуль к штатной магнитоле, чтобы не повредить электронику?
Подключение начинается с изучения схемы магнитолы и определения проводов питания, аудиовыхода и заземления. Очень важно отключить питание автомобиля перед работой. Затем подключите питание Bluetooth-модуля к соответствующим проводам магнитолы, обычно к +12 В и массе. Для передачи звука используйте аудиовыходы магнитолы, подключая их к входу модуля через специальные переходники или напрямую, если это предусмотрено. Провода нужно тщательно изолировать и закрепить, чтобы избежать короткого замыкания и помех. Проверяйте все соединения мультиметром на целостность.
Можно ли установить Bluetooth в магнитолу без разборки панели автомобиля?
В большинстве случаев для качественной и надежной установки Bluetooth требуется снять магнитолу с панели автомобиля. Это нужно для доступа к проводам и контактам, чтобы правильно подключить модуль. Однако существуют универсальные внешние Bluetooth-приемники, которые подключаются через AUX или USB, не требуя разборки. Но такой способ может ограничивать функционал и качество звука. Если важна интеграция и стабильная работа, лучше выполнить установку через разборку.
Какие основные ошибки могут возникнуть при самостоятельной установке Bluetooth-модуля, и как их избежать?
Основные ошибки — неправильное подключение питания, что может привести к короткому замыканию или повреждению магнитолы; перепутывание аудиовыходов, из-за чего звук не будет передаваться; плохая изоляция проводов, вызывающая помехи или сбои в работе устройства. Чтобы избежать проблем, нужно внимательно изучить схему подключения, использовать качественные инструменты и материалы, проверять соединения мультиметром и аккуратно фиксировать провода. Если есть сомнения, лучше проконсультироваться со специалистом.
