Повреждение кабелей вследствие механического воздействия – одна из самых частых причин сбоев в электроснабжении, выходов из строя оборудования и возникновения пожароопасных ситуаций. Наиболее уязвимыми считаются участки, проложенные открытым способом, вблизи подвижных частей конструкций или в зонах с высокой проходимостью.
Для обеспечения долговечной и безопасной эксплуатации необходимо учитывать конкретные параметры: тип кабеля (силовой, сигнальный, оптоволоконный), условия среды (влажность, температура, вибрация), а также потенциальные риски (удары, раздавливание, проколы). Выбор способа защиты напрямую зависит от этих факторов и требует комплексного подхода.
Одним из базовых решений является укладка в металлические или пластиковые гофрированные трубы, которые защищают кабель от прямого воздействия. В промышленных условиях дополнительно применяют стальные лотки с крышками, а в местах возможного давления – бронированные кабели с металлической оплеткой. При монтаже под полом или в стене необходима прокладка в защитной трубе с возможностью ревизии.

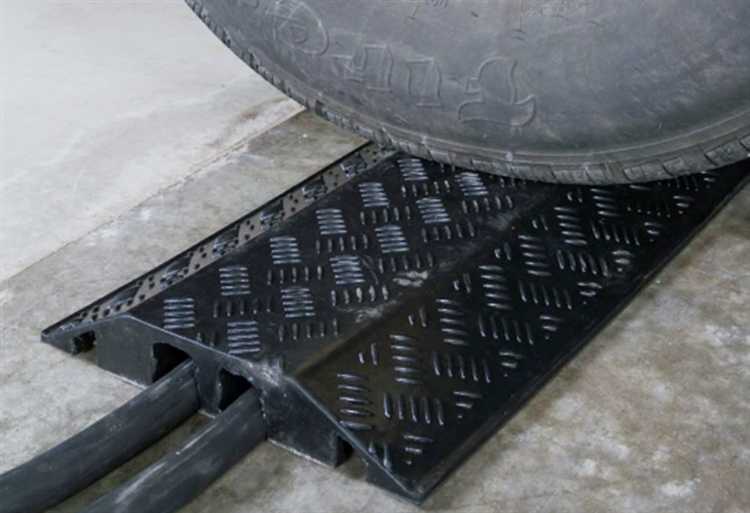

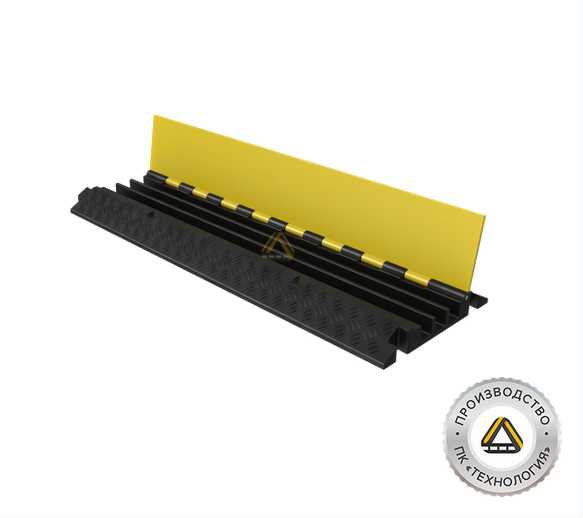

В уличных условиях обязательна защита от случайного повреждения техникой или строительным инструментом. Здесь эффективны бетонные короба и сигнальные ленты. На строительных объектах часто применяют кабельные мосты – временные пластиковые или резиновые каналы с высокой прочностью на сжатие.
Нарушение изоляции даже на коротком участке приводит к утечке тока, ложным срабатываниям автоматики и рискам поражения электрическим током. Поэтому защита кабеля – это не дополнительная мера, а техническая необходимость, обеспечивающая надежную и безопасную работу всей системы.

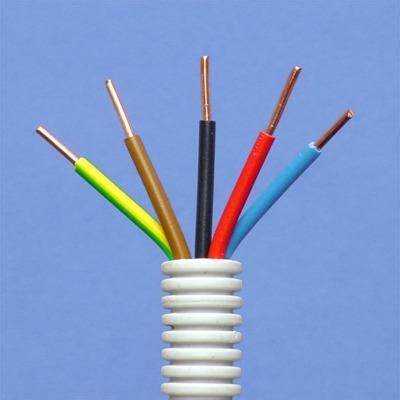

Использование гофрированных труб для прокладки кабеля

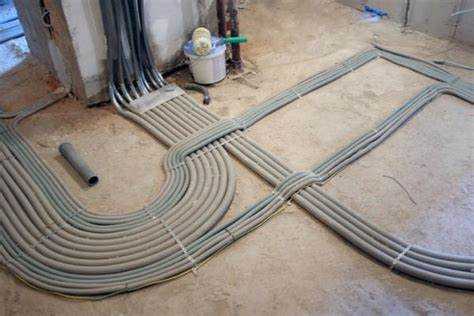

Гофрированные трубы обеспечивают эффективную защиту кабеля от внешних механических воздействий при скрытой и открытой прокладке в стенах, полу и потолке. Они изготавливаются из поливинилхлорида (ПВХ), полиэтилена низкого давления (ПНД) или полипропилена, что позволяет подобрать материал с учетом условий эксплуатации.
Оптимальный выбор диаметра гофры зависит от сечения и количества проводников. Например, для одиночного кабеля сечением до 2,5 мм² рекомендуется использовать гофру диаметром 16 мм, а при прокладке нескольких кабелей – от 20 мм и выше. Важно обеспечить свободный ход кабеля внутри канала с запасом около 30% от внутреннего объема.
- Для монтажа в бетонные и кирпичные стены предпочтительна ПНД-гофра – она устойчива к сдавливанию и сохраняет форму при замуровывании в стяжку.
- Для потолков и гипсокартонных перегородок можно применять ПВХ-гофру, отличающуюся гибкостью и малым весом.
- При открытой прокладке в условиях повышенной влажности стоит использовать герметичную гофру с защитой IP65 и выше.
Для упрощения монтажа большинство гофротруб оснащаются протяжкой – металлической проволокой, облегчающей затягивание кабеля. При укладке важно избегать острых изгибов с радиусом менее 5 диаметров трубы во избежание повреждения оболочки кабеля.
Крепление гофры выполняется с помощью пластиковых или металлических клипс с шагом не более 50 см на горизонтальных участках и 80 см на вертикальных. На поворотах и в местах соединения допускается использование муфт и коробов для дополнительной защиты и удобства обслуживания.
Использование гофрированных труб позволяет не только защитить кабель от механических повреждений, но и облегчает его замену или ремонт без демонтажа отделки, особенно в жилых и офисных помещениях с длительным сроком эксплуатации.
Применение металлорукава в условиях повышенной нагрузки
Металлорукав используется для защиты кабеля в зонах с интенсивными механическими воздействиями – на производствах, в шахтах, на транспорте и в строительных конструкциях с высокой вибрацией. Он состоит из стальной спирали с герметичными или перфорированными витками и способен выдерживать нагрузку от ударов, сдавливания и изгиба без деформации кабеля внутри.
Для прокладки в агрессивной среде рекомендуется использовать металлорукав из оцинкованной стали или нержавейки. Оцинкованные модели выдерживают постоянную влажность и брызги, а нержавеющие – прямой контакт с кислотами и щелочами. Минимальная толщина стенки для надежной защиты – от 0,25 мм. При этом сохраняется гибкость, необходимая для укладки по сложной траектории.
Кабель внутри металлорукава должен иметь зазор по всей длине. При плотной укладке повышается риск перетирания изоляции во время вибраций. Для фиксации конструкции применяют металлические хомуты с резиновыми вставками – это снижает передачу колебаний от основания и исключает смещение гильз на концах.
Взрывобезопасные исполнения используют металлорукав с уплотнёнными вводами и дополнительной защитной оплёткой. Такие решения актуальны в нефтехимии и на объектах с пылевзрывоопасной атмосферой. Диаметр подбирается с запасом минимум в 30% от наружного размера кабеля, чтобы исключить перегрев и обеспечить вентиляцию.
Монтаж осуществляется с обязательным заземлением металлорукава, особенно при использовании в системах питания. Без этого возникает риск возникновения наведённого напряжения, особенно в сетях с высоким уровнем помех.

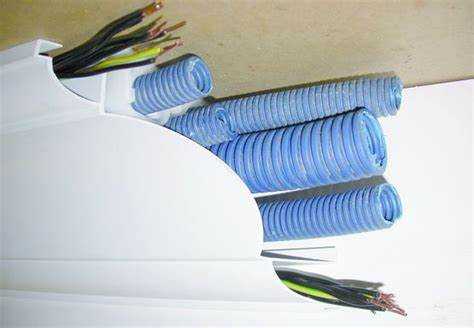

Монтаж кабеля в кабель-каналах и коробах
Кабель-каналы и монтажные короба обеспечивают жесткую защиту проводки от механических воздействий, особенно в помещениях с повышенными требованиями к безопасности: производственных цехах, офисных зданиях, объектах с высокой проходимостью. Основное преимущество – ограничение доступа к кабелям и предотвращение их деформации при случайных ударах или нагрузках.
Для монтажа используют каналы из ПВХ, алюминия или стали. Пластиковые конструкции применяются в жилых и офисных помещениях, где нет рисков сильных ударов. В условиях высокой механической нагрузки (например, в складских или промышленных помещениях) предпочтительны металлические кабель-каналы толщиной от 0,8 мм с антикоррозийным покрытием.
Крепление каналов выполняется к стенам или потолкам с шагом не более 50 см, с обязательным усилением в местах соединений и поворотов. При монтаже необходимо учитывать радиус изгиба кабеля – он должен быть не менее 6–10 диаметров самого кабеля, в зависимости от его типа. Недопустимо плотное прижатие крышки канала к проводам – это приводит к перегреву и ускоренному износу изоляции.
В коробах с плотной укладкой следует использовать кабели с пониженным дымо- и газовыделением (LSZH), особенно в общественных зданиях. При прокладке нескольких линий в одном канале следует строго соблюдать группировку по назначению и напряжению, во избежание наводок и электромагнитных помех.
Дополнительно рекомендуется маркировка каналов с указанием типа и направления трасс. В случае технического обслуживания это сокращает время диагностики и минимизирует риск повреждения соседних линий. Для подключения к оборудованию используют специализированные вводные муфты и уплотнители, исключающие трение кабеля о края коробов.

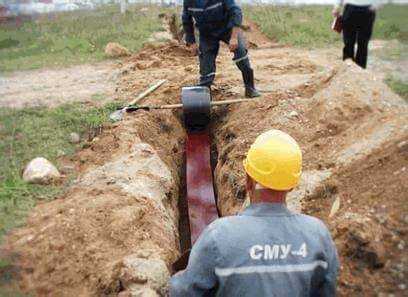

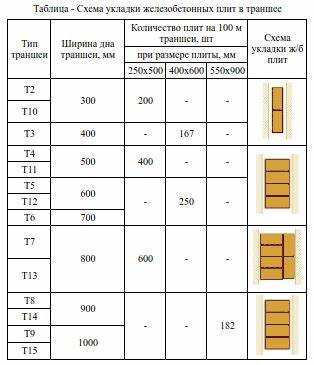

Защита уличного кабеля при укладке в землю
Уличный кабель для подземной прокладки должен иметь броню из стальной ленты или проволоки, что обеспечивает защиту от механических повреждений и давления грунта. Наиболее распространены кабели типов ВБбШв и АВБбШв с двойной стальной лентой.
Глубина укладки кабеля вне дорог составляет не менее 0,7 м, под дорогами – от 1,0 м. Перед укладкой дно траншеи выравнивается и засыпается слоем песка толщиной 10–15 см, чтобы снизить локальные нагрузки и исключить повреждение оболочки.
Кабель укладывается без натяжения, соблюдая минимальный радиус изгиба, указанный производителем, обычно не менее 15 диаметров кабеля. После укладки кабель закрывается дополнительным слоем песка и защитной сигнальной лентой на глубине 20–30 см выше кабеля для предупреждения при будущих земляных работах.
В зонах с повышенной механической нагрузкой или возможностью прокладки тяжелой техники над кабелем дополнительно применяются ПНД-трубы с ребрами жесткости или стальные гофрированные трубы, длиной не менее 2 м в местах пересечения с другими коммуникациями и подъездными путями.
В агрессивных или влажных грунтах предпочтительно использовать кабели с полиэтиленовой оболочкой повышенной стойкости. Для предотвращения повреждений от корней деревьев укладка производится с защитными кожухами и с соблюдением минимального расстояния от корней.
Укрепление кабеля в местах пересечения с проемами и проходами
В местах прохождения кабеля через строительные проемы и проходы значительно возрастает риск механических повреждений из-за сжатия, трения и вибраций. Для снижения этих рисков необходимо применять жесткие защитные элементы, обеспечивающие сохранность кабеля и предотвращающие деформации.
Оптимальным решением является установка металлических или пластиковых втулок с гладкой внутренней поверхностью, которые защищают кабель от контакта с острыми краями проемов. Втулки должны иметь диаметр, превышающий диаметр кабеля минимум на 10-15 мм, чтобы исключить перетирание оболочки при вибрациях или температурных изменениях.
Дополнительно к втулкам рекомендуется использование защитных гофротрубок или металлорукавов, обеспечивающих повышенную устойчивость к механическим воздействиям. В местах прохождения через стены или перекрытия следует закреплять защиту с помощью крепежных элементов, предотвращающих смещение и провисание кабеля.
Особое внимание уделяется фиксации кабеля по обе стороны проема на расстоянии не менее 0,5 метра для предотвращения нагрузки на участок прохождения. Использование антивибрационных прокладок между кабелем и защитной конструкцией снижает вероятность микроповреждений оболочки.
В случае высоконагруженных или проходящих кабелей в общественных и производственных помещениях целесообразно применять металлические короба с плотной посадкой и дополнительными защитными пластинами. Они обеспечивают механическую защиту и позволяют легко выполнять контроль и замену кабеля при необходимости.
Для контроля качества укладки рекомендуется проводить визуальный осмотр и измерения сопротивления изоляции после монтажа и перед сдачей объекта в эксплуатацию.
| Метод защиты | Рекомендации по применению |
|---|---|
| Втулки пластиковые/металлические | Диаметр втулки на 10-15 мм больше кабеля, гладкая внутренняя поверхность |
| Гофротрубы и металлорукава | Защита от механических повреждений и вибраций, обязательная фиксация |
| Антивибрационные прокладки | Снижение нагрузки и предотвращение микроповреждений оболочки |
