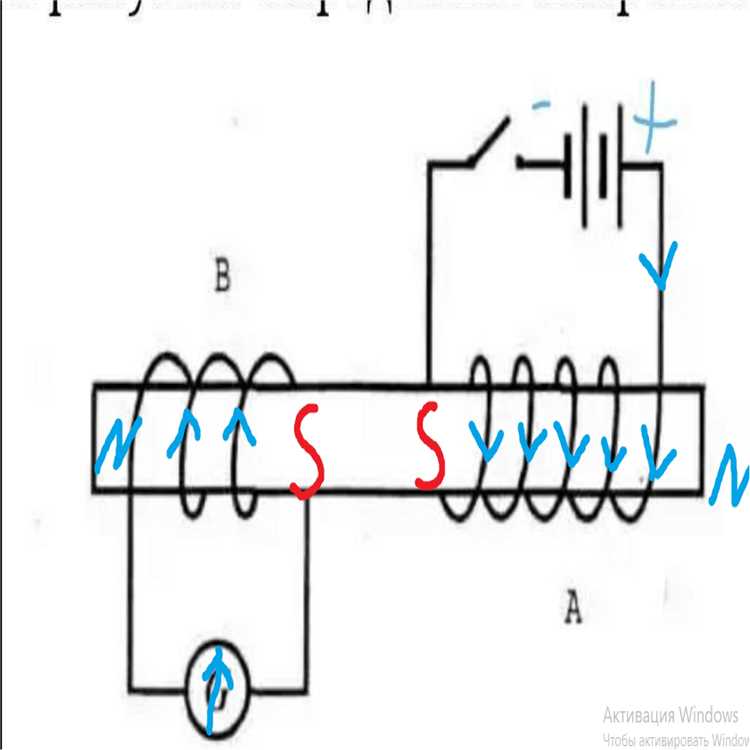

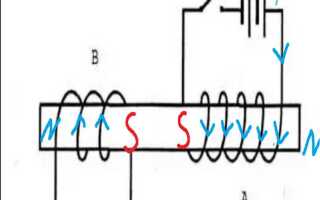

Индукционный ток в катушке напрямую зависит от скорости изменения магнитного потока, проходящего через её витки. Ключевым параметром является индуктивность катушки, которая определяется числом витков, площадью сечения и магнитной проницаемостью сердечника. Увеличение числа витков или применение сердечника с высокой магнитной проницаемостью способствует росту индукционного тока при прочих равных условиях.
Также существенное влияние оказывает частота изменения магнитного поля: чем выше скорость изменения магнитного потока, тем больше амплитуда индуцированного тока. Кроме того, сопротивление обмотки и электрическая нагрузка в цепи ограничивают величину тока, снижая его максимальное значение. Для точного управления индукционным током важно учитывать баланс между индуктивностью и активным сопротивлением катушки.
Важным фактором является геометрия катушки – диаметр витков и длина катушки влияют на распределение магнитного поля и, следовательно, на индукционный ток. Практические рекомендации включают использование многослойных обмоток для увеличения индуктивности и оптимизацию материала сердечника для максимального увеличения магнитного потока. Контроль этих параметров позволяет эффективно регулировать величину индукционного тока в различных приложениях.
Как изменяется индукционный ток при изменении скорости движения магнитного поля

Величина индукционного тока напрямую пропорциональна скорости изменения магнитного потока через катушку. При увеличении скорости движения магнитного поля скорость изменения магнитного потока возрастает, что приводит к увеличению ЭДС индукции и, соответственно, тока в цепи.
Если скорость движения магнитного поля увеличить вдвое, то ЭДС индукции также приблизительно удвоится, при условии сохранения остальных параметров, таких как число витков катушки и магнитная индукция. Это объясняется законом Фарадея, согласно которому ЭДС равна изменению магнитного потока во времени.
На практике при быстром движении магнитного поля важно учитывать индуктивное сопротивление катушки, которое возрастает с частотой изменения потока, что может ограничить рост индукционного тока. Поэтому увеличение скорости движения магнитного поля эффективно повышает ток до определённого предела, зависящего от параметров катушки и нагрузки.
Рекомендуется при проектировании устройств с индукционным током оптимизировать скорость движения магнитного поля, чтобы обеспечить баланс между максимальным током и допустимым тепловыделением в катушке.

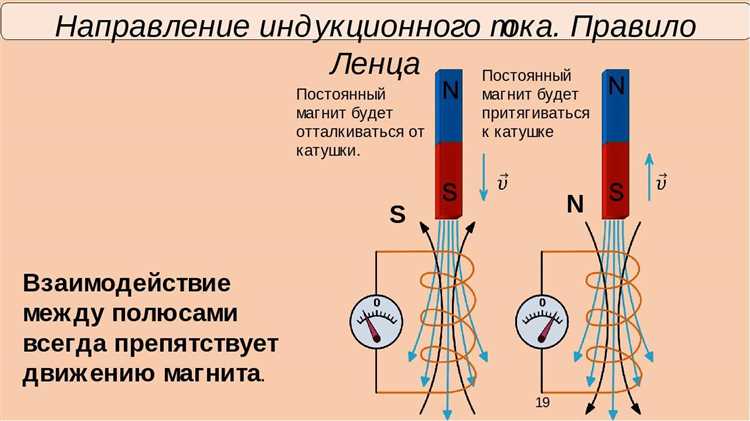

Роль количества витков катушки в формировании индукционного тока

Количество витков катушки напрямую влияет на величину индукционного тока, поскольку ЭДС индукции пропорциональна числу витков согласно закону Фарадея. Увеличение числа витков приводит к пропорциональному возрастанию индуцированного напряжения, что при постоянном сопротивлении катушки увеличивает ток.
Например, при удвоении числа витков ЭДС возрастает в два раза, при этом ток, если сопротивление неизменно, также увеличится в два раза. Однако увеличение витков одновременно повышает сопротивление проводника, что может ограничивать рост тока. Поэтому практическое увеличение количества витков требует баланса между ростом ЭДС и ростом сопротивления.
Оптимальное число витков зависит от материалов проводника и сечения провода: тонкий провод позволяет разместить больше витков, но повышает сопротивление, в то время как толстый провод уменьшает сопротивление, но ограничивает число витков из-за габаритов катушки.
Для максимизации индукционного тока при проектировании катушек рекомендуется использовать провода с низким удельным сопротивлением и увеличивать число витков до тех пор, пока рост сопротивления не начнет значительно снижать ток. Также важна плотность намотки – минимальные зазоры между витками обеспечивают более эффективное магнитное взаимодействие.

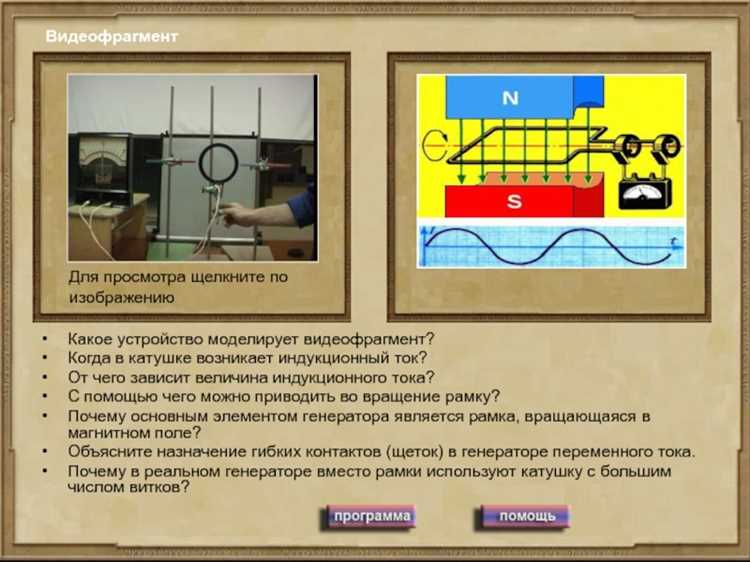

Влияние площади поперечного сечения катушки на величину индукционного тока

Площадь поперечного сечения катушки напрямую влияет на магнитный поток, проходящий через её витки. Магнитный поток (Φ) определяется как произведение магнитной индукции (B) на площадь сечения (S): Φ = B × S. При прочих равных условиях увеличение площади сечения приводит к увеличению магнитного потока.
Согласно закону Фарадея, индукционная ЭДС пропорциональна скорости изменения магнитного потока:
ε = -N × (dΦ/dt),
где N – число витков катушки. Следовательно, при более крупной площади поперечного сечения изменение магнитного потока при движении магнитного поля или изменении магнитной индукции будет сильнее, что ведет к увеличению индукционного тока при заданном сопротивлении цепи.
- Увеличение площади сечения повышает величину магнитного потока и, соответственно, максимальную индукционную ЭДС.
- Оптимальный выбор площади сечения зависит от конструктивных ограничений и частоты изменения магнитного поля.
- При слишком большом сечении могут возникать эффекты гистерезиса и вихревых токов, что снижает эффективность катушки.
Практические рекомендации:
- Для максимизации индукционного тока выбирайте катушки с максимально возможной площадью поперечного сечения при сохранении прочностных характеристик.
- Учитывайте материал сердечника и его магнитные свойства, так как они влияют на эффективное увеличение магнитного потока через площадь сечения.
- При работе на высоких частотах следует балансировать между площадью сечения и потерями на вихревые токи, используя сердечники из специальных материалов или многослойных конструкций.
Таким образом, площадь поперечного сечения катушки – ключевой параметр, влияющий на величину индукционного тока, который необходимо учитывать при проектировании и эксплуатации электромагнитных устройств.

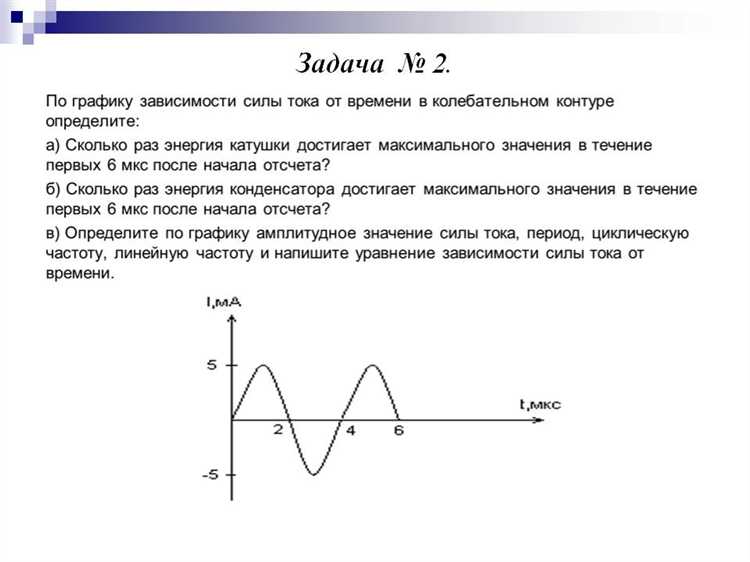

Как влияет материал сердечника катушки на индукционный ток

Материал сердечника катушки существенно влияет на величину индукционного тока за счет изменения магнитной проницаемости и потерь энергии в сердечнике. Магнитная проницаемость определяет способность материала концентрировать магнитное поле, что напрямую увеличивает магнитный поток и, следовательно, ЭДС индукции в обмотках.
Ферромагнитные материалы, такие как ферриты и мягкие железные сплавы, обладают высокой магнитной проницаемостью (обычно в диапазоне 500–5000 и выше), что позволяет усилить магнитное поле внутри катушки. Это приводит к росту индукционного тока при прочих равных условиях. Однако высокая проницаемость может сопровождаться увеличением гистерезисных и вихревых потерь, особенно при высоких частотах, что снижает эффективность.
Ферритовые сердечники характеризуются низкими потерями при высоких частотах (от десятков кГц до МГц), что делает их оптимальными для высокочастотных индукционных устройств. Мягкие железные сердечники подходят для низкочастотных и силовых катушек благодаря высокой насыщаемости и большой магнитной проницаемости, но имеют более значительные потери на вихревые токи при высоких частотах.
Использование немагнитных материалов, например, пластика или воздуха, резко снижает величину индукционного тока, так как магнитная проницаемость близка к единице. В таких случаях катушка функционирует без усиления магнитного поля, и индукционный ток обусловлен только внешним магнитным полем.
Рекомендуется выбирать сердечник с максимально высокой магнитной проницаемостью и низкими потерями для диапазона рабочих частот катушки. Для оптимизации индукционного тока важно также учитывать размер и форму сердечника, так как они влияют на распределение магнитного потока и насыщение материала.

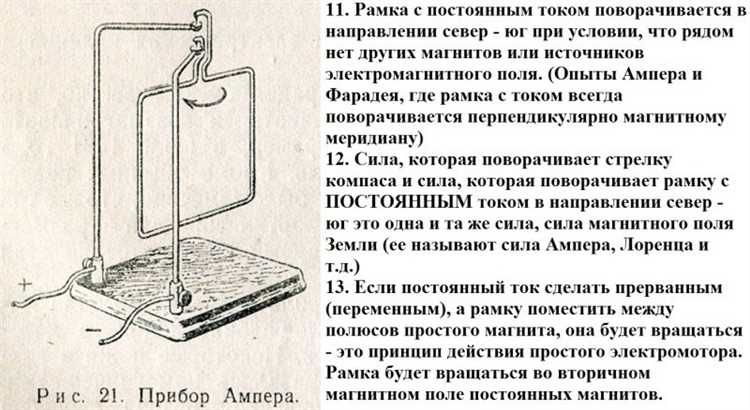

Зависимость индукционного тока от частоты изменения магнитного поля

Величина индукционного тока напрямую связана с частотой изменения магнитного потока, проходящего через катушку. Согласно закону Фарадея, ЭДС индукции пропорциональна скорости изменения магнитного потока:
𝜀 = -N * (dΦ/dt), где N – число витков, Φ – магнитный поток.
При гармоническом изменении магнитного поля Φ(t) = Φ₀ * sin(2πft), максимальная ЭДС определяется выражением:
𝜀ₘₐₓ = 2πfNΦ₀.
Следовательно, с увеличением частоты f амплитуда ЭДС растет линейно. Это приводит к возрастанию индукционного тока, если сопротивление катушки и нагрузки остается постоянным.

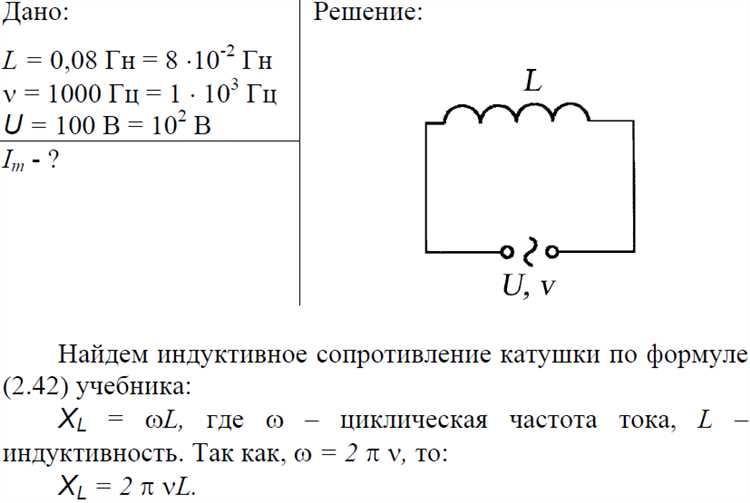

Однако реальная ситуация осложняется индуктивным сопротивлением катушки, которое увеличивается с ростом частоты по формуле:
XL = 2πfL, где L – индуктивность катушки.
Поэтому полное сопротивление цепи растет, что ограничивает прирост тока при высоких частотах. Для низких частот рост индукционного тока практически пропорционален частоте, тогда как при высоких частотах ток стабилизируется или даже уменьшается из-за доминирования индуктивного сопротивления.
Для наглядности зависимости приведена схема расчёта индукционного тока I при заданных параметрах:
| Частота f, Гц | ЭДС 𝜀ₘₐₓ, В | Индуктивное сопротивление XL, Ом | Общее сопротивление Z, Ом | Индукционный ток I, А |
|---|---|---|---|---|
| 50 | 6.28 | 31.4 | 32.4 | 0.19 |
| 100 | 12.57 |
