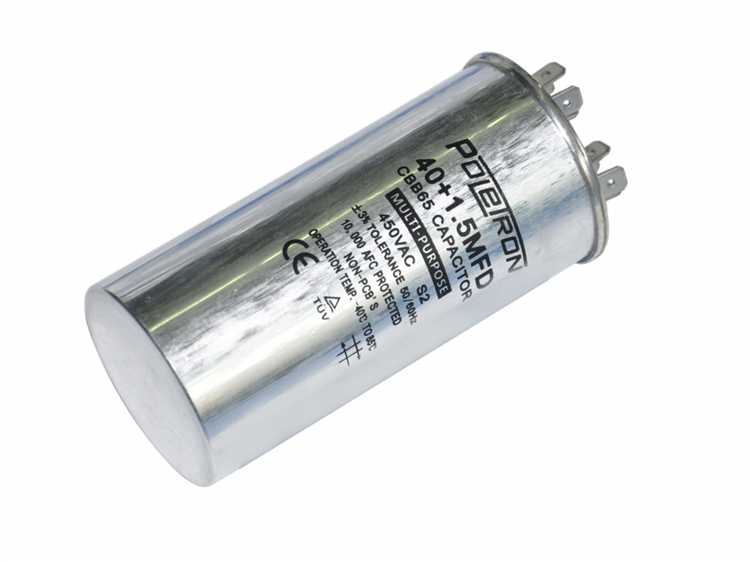

Пусковой и рабочий конденсаторы применяются в асинхронных электродвигателях для обеспечения необходимого крутящего момента и эффективной работы. Основное отличие заключается в их функции: пусковой конденсатор подключается только на время запуска двигателя, создавая высокий пусковой момент, тогда как рабочий конденсатор остается включенным на протяжении всего периода работы двигателя, улучшая его энергетические характеристики и стабилизируя вращение.
Пусковые конденсаторы обычно имеют большую емкость – в 3-5 раз больше, чем рабочие. Это связано с необходимостью обеспечить высокий пусковой ток и максимальный сдвиг фаз, что позволяет преодолеть статическое сопротивление нагрузки. Однако их эксплуатация в течение длительного времени невозможна из-за значительного нагрева и риска выхода из строя.
Рабочие конденсаторы рассчитаны на непрерывную работу при меньших нагрузках и напряжениях, обеспечивая оптимальный коэффициент мощности и снижение потребления электроэнергии. Они имеют меньшую емкость и больший срок службы по сравнению с пусковыми. Выбор между этими конденсаторами должен учитывать требования конкретного двигателя и режим его эксплуатации.
При замене или обслуживании важно точно определить тип конденсатора, чтобы избежать снижения эффективности работы двигателя или повреждений. Использование пускового конденсатора вместо рабочего может привести к быстрому выходу из строя оборудования, а недостаточная емкость рабочего конденсатора – к повышенному энергопотреблению и вибрациям.
Назначение пускового и рабочего конденсатора в электродвигателях
Пусковой конденсатор предназначен для создания повышенного пускового момента и обеспечения быстрого запуска однофазных асинхронных двигателей. Его емкость обычно в 5–7 раз выше рабочей, что позволяет значительно увеличить ток в пусковой обмотке и сформировать сдвиг фаз, необходимый для запуска двигателя под нагрузкой. Пусковой конденсатор включается в цепь только на время запуска и отключается через пусковое реле после выхода двигателя на рабочие обороты.
Рабочий конденсатор служит для формирования постоянного сдвига фаз между токами в главной и дополнительной обмотках двигателя в течение всего времени работы. Его емкость оптимизирована для повышения коэффициента мощности и улучшения КПД мотора при нормальной эксплуатации. В отличие от пускового, рабочий конденсатор подключен постоянно и рассчитан на длительную работу без перегрева и снижения емкости.
| Параметр | Пусковой конденсатор | Рабочий конденсатор |
|---|---|---|
| Емкость | Высокая, примерно в 5–7 раз больше рабочей | Оптимизированная, стабильная в работе |
| Время работы | Кратковременное (до нескольких секунд) | Постоянное, в течение всего времени работы двигателя |
| Функция | Создание высокого пускового момента | Обеспечение стабильной работы и повышения КПД |
| Подключение | Через пусковое реле | Постоянно включен в цепь |
| Нагрузка | Высокая токовая нагрузка при запуске | Низкая нагрузка, стабильная работа |

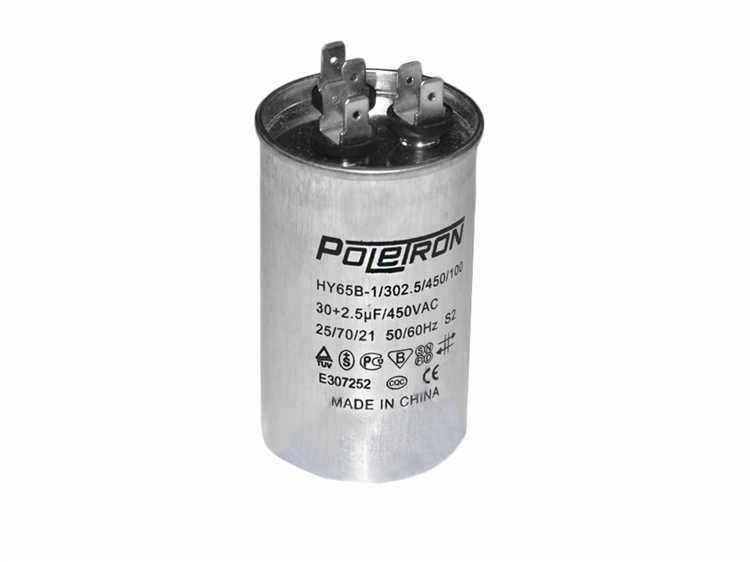

Чем отличается принцип работы пускового и рабочего конденсатора
Пусковой конденсатор включается в цепь электродвигателя только при запуске. Его основная функция – создать дополнительный фазовый сдвиг тока для увеличения пускового момента. Благодаря большей емкости (обычно в 3–7 раз выше, чем у рабочего конденсатора), он обеспечивает сильное магнитное поле, необходимое для преодоления статического трения и запуска ротора. После достижения определённой скорости вращения, обычно при помощи центробежного реле или другого переключающего устройства, пусковой конденсатор отключается из цепи, чтобы избежать перегрева и повреждения.
Рабочий конденсатор подключён к обмотке двигателя постоянно во время работы. Его емкость значительно меньше, чем у пускового (в пределах от 10 до 70 мкФ для бытовых двигателей), и она оптимизирована для поддержания эффективного фазового сдвига и максимального коэффициента мощности в рабочем режиме. Рабочий конденсатор обеспечивает стабильное вращающее магнитное поле, снижает ток и улучшает энергетическую эффективность двигателя при длительной эксплуатации.
Таким образом, ключевое отличие принципов работы: пусковой конденсатор обеспечивает кратковременный высокий фазовый сдвиг и высокий пусковой момент, отключаясь после запуска, а рабочий конденсатор поддерживает постоянный оптимальный фазовый сдвиг для эффективной работы двигателя под нагрузкой.

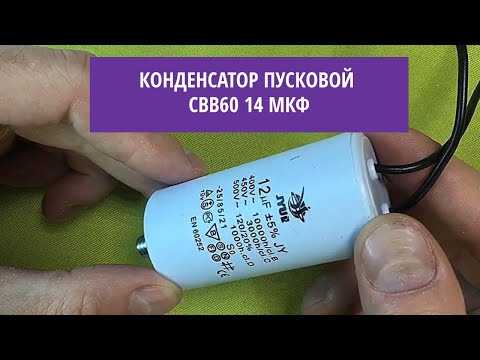

Как визуально отличить пусковой конденсатор от рабочего
Пусковой конденсатор обычно имеет больший объем и более крупные габариты по сравнению с рабочим. Это связано с его повышенной емкостью – часто от 70 до 150 мкФ и выше, тогда как рабочие конденсаторы обычно варьируются от 5 до 30 мкФ.
На корпусе пускового конденсатора часто указывается маркировка с максимальным рабочим напряжением и емкостью, а также присутствует дополнительный защитный корпус или кожух, который необходим из-за более высокого пускового тока. Рабочие конденсаторы чаще всего имеют более компактный и простой дизайн без усиленной защиты.
Цветовая гамма корпусов может различаться: пусковые конденсаторы нередко выполнены в ярких цветах, например, синем или красном, тогда как рабочие – в нейтральных оттенках (белый, серый, черный). Однако цвет не является строгим признаком и может варьироваться у разных производителей.
Иногда на пусковых конденсаторах указывается срок эксплуатации или надпись «Start» (пуск), на рабочих – «Run» (рабочий), что позволяет быстро идентифицировать их при ремонте или замене.
Типовые номиналы и маркировка пусковых и рабочих конденсаторов
Пусковые конденсаторы обычно имеют емкость в диапазоне от 70 до 150 мкФ с рабочим напряжением 250–450 В. Для однофазных двигателей бытовой техники чаще встречаются номиналы около 80–120 мкФ при напряжении 330 В или 400 В.
Рабочие конденсаторы имеют меньшую емкость, обычно от 5 до 50 мкФ, с рабочим напряжением 250–450 В. Для асинхронных электродвигателей распространены значения от 10 до 30 мкФ при 400 В.
Маркировка пусковых конденсаторов включает обозначение емкости в микрофарадах (мкФ) с точностью до двух знаков после запятой, напряжение в вольтах, а также тип материала диэлектрика. На корпусе часто указывается класс допуска (например, ±5%) и максимальная рабочая температура (обычно 85–105 °C).
Рабочие конденсаторы маркируются аналогично, но с акцентом на долговременную стабильность параметров и устойчивость к вибрациям. Часто присутствует пометка “Run” или символ, указывающий на постоянное включение в цепь.
Пусковые конденсаторы изготавливаются из алюминиевого электролита или пленочных материалов, что отражено в маркировке и конструкции корпуса. Рабочие конденсаторы преимущественно пленочные, с более компактными размерами и четкой маркировкой по стандартам IEC или ГОСТ.
При выборе по маркировке необходимо учитывать не только емкость и напряжение, но и тип конденсатора, чтобы соответствовать условиям работы двигателя и обеспечивать надежный запуск и функционирование.

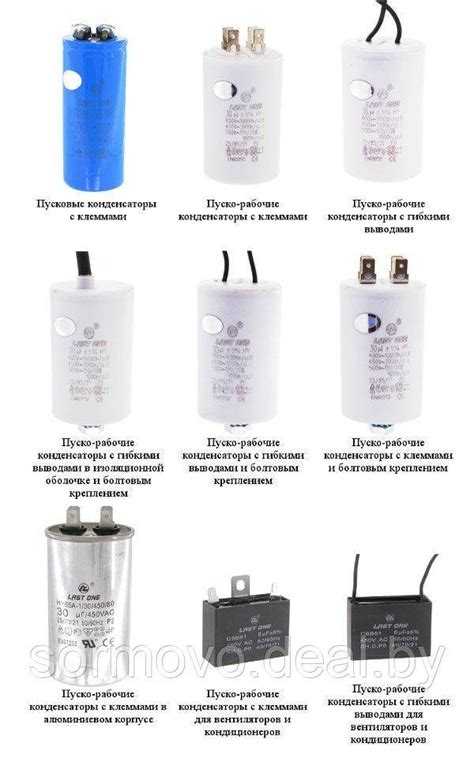

Особенности подключения пускового и рабочего конденсатора в схему
Пусковой конденсатор подключается в цепь электродвигателя через пусковое реле или контактное устройство. Его основная задача – создать значительное фазовое смещение для увеличения пускового момента. После достижения определённой частоты вращения реле отключает пусковой конденсатор, исключая его из рабочей цепи.
Рабочий конденсатор включается постоянно параллельно обмотке двигателя и обеспечивает оптимальный фазовый сдвиг для устойчивой работы электродвигателя под нагрузкой.
- Пусковой конденсатор имеет больший номинал емкости (обычно в диапазоне 70–150 мкФ на мощность двигателя 1–3 кВт), что обеспечивает мощный импульс при запуске.
- Рабочий конденсатор имеет меньшую емкость (от 5 до 50 мкФ в тех же диапазонах), что поддерживает постоянную работу двигателя без перегрева и избыточных токов.
Подключение пускового конденсатора через реле предотвращает его длительную работу, так как постоянное включение ведёт к быстрому выходу из строя. Для рабочих конденсаторов обязательна стабильность номиналов и качественная изоляция, поскольку они работают под постоянной нагрузкой.
- Пусковой конденсатор включается последовательно с пусковой обмоткой через пусковое реле.
- При достижении 75–80% номинальной скорости двигатель отключает пусковой конденсатор.
- Рабочий конденсатор подключается параллельно основной обмотке и остаётся в цепи постоянно.
При монтаже важно учитывать правильную полярность и надёжность контактов для исключения искрения и перегрева. Использование специализированных клемм и термостойких проводов увеличивает срок службы конденсаторов и двигателя.
Как проверить исправность пускового и рабочего конденсатора мультиметром
При отсутствии функции измерения емкости используйте режим омметра. На электролитическом конденсаторе стрелка или цифровое значение должны плавно изменяться от нуля к бесконечности, что указывает на заряд конденсатора. Если показания остаются близкими к нулю или не изменяются, это свидетельствует о коротком замыкании или разрыве внутри.
Важно проверить наличие утечки тока, для чего в режиме измерения сопротивления значение должно оставаться высоким (сотни кОм и выше). Снижение сопротивления указывает на неисправность. Пусковой конденсатор часто имеет встроенный термовыключатель, поэтому дополнительные проверки температуры могут быть полезны при диагностике.
Результаты проверки следует сопоставлять с техническими характеристиками, указанными на корпусе. Поврежденные конденсаторы подлежат замене без ремонта. В электродвигателях исправность пускового и рабочего конденсаторов напрямую влияет на запуск и работу агрегата, поэтому точность диагностики критична.

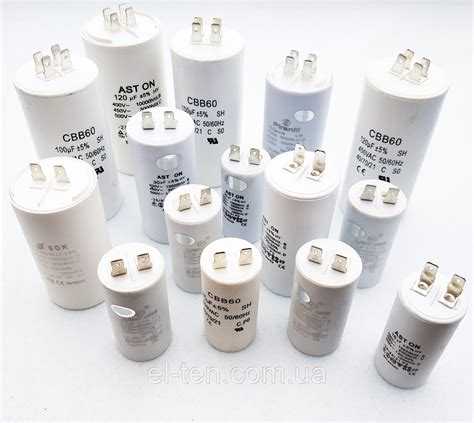

Последствия неправильного выбора или установки конденсатора
Использование конденсатора с несоответствующей емкостью приводит к снижению пускового момента двигателя. Если емкость пускового конденсатора меньше требуемой, двигатель может не набрать необходимую скорость или долго не запускаться, что увеличивает износ обмоток и коммутаторов.
Слишком большая емкость пускового конденсатора вызывает повышенный ток в пусковой цепи, что приводит к перегреву и быстрому выходу из строя конденсатора и двигателя. Аналогично, неправильный выбор рабочего конденсатора изменяет фазовый сдвиг, ухудшая эффективность работы и вызывая вибрации или шум.
Неправильная полярность подключения или отсутствие надежного контакта ухудшает характеристики конденсатора и может привести к его пробою или короткому замыканию. При установке пускового конденсатора в цепь рабочего конденсатора возможны непредсказуемые пиковые нагрузки на обмотки и схема защиты может не сработать.
Отсутствие качественного монтажа с соблюдением рекомендаций производителя снижает срок службы конденсаторов: неправильное крепление вызывает механические повреждения, а неправильное расположение – перегрев из-за недостаточной вентиляции.
Рекомендуется строго соблюдать параметры, указанные в технической документации, и использовать специализированные модели, предназначенные именно для пусковых или рабочих режимов. Контроль и проверка емкости и ESR мультиметром перед установкой помогут избежать ошибок и продлить срок службы оборудования.
Вопрос-ответ:
В чем основное функциональное отличие пускового конденсатора от рабочего в электродвигателе?
Пусковой конденсатор предназначен для создания дополнительного фазового сдвига тока на старте, что обеспечивает высокий пусковой момент электродвигателя. Он включается только на время запуска, после чего отключается. Рабочий конденсатор, напротив, остаётся в цепи во время работы двигателя, поддерживая оптимальный фазовый сдвиг и улучшая КПД, стабилизируя вращение ротора в течение всего времени работы.
Какие последствия возникают при замене пускового конденсатора на рабочий или наоборот?
Если установить вместо пускового конденсатора рабочий, двигатель будет испытывать недостаток пускового момента, что затруднит или сделает невозможным запуск. В случае замены рабочего конденсатора пусковым, возможен перегрев мотора и снижение его ресурса, так как пусковой конденсатор не рассчитан на длительную работу. Такой неправильный выбор вызывает повышенный износ обмоток и частые поломки.
Каким образом можно определить исправность пускового и рабочего конденсаторов с помощью мультиметра?
Для проверки конденсаторов мультиметром необходимо измерить ёмкость и сопротивление. У исправного пускового конденсатора ёмкость будет в пределах указанного номинала, а сопротивление при зарядке и разрядке должно показывать плавное изменение, а не замыкание или обрыв. Рабочий конденсатор проверяется аналогично, но при этом важно учитывать, что он должен выдерживать постоянное напряжение и не иметь утечек. Если показания значительно отличаются от маркировки, конденсатор следует заменить.
Почему пусковой конденсатор имеет более высокую ёмкость по сравнению с рабочим?
Пусковой конденсатор имеет увеличенную ёмкость, чтобы обеспечить достаточный фазовый сдвиг и высокий пусковой момент для преодоления статического трения и нагрузки на валу при запуске двигателя. После запуска такая высокая ёмкость становится избыточной и может привести к перегреву, поэтому пусковой конденсатор отключается. Рабочий конденсатор, напротив, обладает меньшей ёмкостью, оптимальной для поддержания эффективной работы двигателя в рабочем режиме.
