Раструб представляет собой расширенную часть конца трубы, предназначенную для соединения с другим элементом трубопровода без необходимости применения резьбы или сварки. Конструкция раструба обеспечивает быстрый и плотный монтаж, снижая риск утечек и облегчая демонтаж при обслуживании. Наиболее широко раструб применяется в системах водоснабжения, канализации и вентиляции, особенно при использовании пластиковых и чугунных труб.
Одним из ключевых преимуществ раструбного соединения является возможность герметизации при помощи уплотнительных колец или резиновых манжет. Это исключает попадание влаги и агрессивных сред в стык, продлевая срок службы системы. При этом сам монтаж требует минимального количества инструментов и не требует специальной квалификации, что делает технологию удобной в условиях ограниченного доступа или аварийных работ.
Раструбные соединения значительно упрощают сборку трубопроводов с большим количеством отводов и разветвлений. Их применяют в конструкциях, где важна подвижность соединения – например, при температурных расширениях или в подвижных участках канализационных сетей. При правильном подборе уплотнителя и соблюдении технологии стыковки соединение сохраняет герметичность даже при вибрационных нагрузках.
Для разных типов труб – ПВХ, ПНД, чугунных, бетонных – существуют свои стандарты раструбных соединений. При проектировании следует учитывать диаметр, глубину посадки и тип уплотнителя. Несоблюдение этих параметров может привести к разгерметизации системы и аварийным ситуациям. Поэтому раструб требует не только точного соответствия элементов, но и регулярного контроля в процессе эксплуатации.

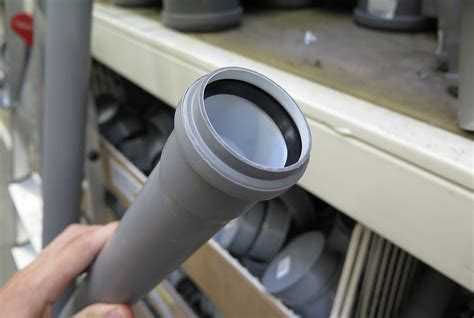

Конструкция раструба и его отличия от других соединений
Раструб представляет собой утолщённый участок на конце трубы с расширением в форме воронки, в который вставляется гладкий конец другой трубы. Внутренняя поверхность раструба может быть снабжена уплотнительным элементом – кольцом из резины, силикона или другого эластомера. Это обеспечивает герметичность соединения без применения сварки, резьбы или фланцев.
В отличие от резьбовых соединений, раструб не требует нарезки резьбы и сборки с помощью ключей. Монтаж осуществляется вручную, с использованием монтажной пасты или смазки, что упрощает и ускоряет прокладку трубопроводов, особенно в труднодоступных местах.
Фланцевые соединения, в отличие от раструбных, требуют болтового крепежа и установки прокладок, что увеличивает трудоёмкость монтажа. Кроме того, фланцы создают большее количество потенциальных точек утечки. Раструб, напротив, сводит количество соединений к минимуму и снижает риск разгерметизации при правильной установке.
Сварные стыки обеспечивают прочное и долговечное соединение, но требуют специального оборудования, квалифицированного персонала и времени на остывание и проверку швов. Раструбные соединения исключают термическое воздействие на материал и могут применяться в условиях, где сварка невозможна или нежелательна, например, при монтаже пластиковых или чугунных труб в жилых зданиях.
Конструкция раструба особенно эффективна при укладке канализационных, дренажных и безнапорных систем, где важна скорость монтажа и высокая степень герметичности при минимальных усилиях. При этом выбор раструбного соединения оправдан только в том случае, если соблюдены требования к соосности труб и условиям эксплуатации – температурным и гидравлическим нагрузкам.
Где используется раструбное соединение в трубопроводных системах
Раструбное соединение применяется в системах, где важны герметичность, простота монтажа и компенсация температурных деформаций. Чаще всего его используют в безнапорных и слабо напорных трубопроводах, где давления не превышают 1,0–1,6 МПа.
В канализационных сетях, как внутри зданий, так и в наружных коллекторах, раструбные соединения используются для сборки чугунных, пластиковых и керамических труб. За счёт плотного входа трубы в раструб и установки уплотнительных манжет удаётся обеспечить надежную герметизацию без применения сварки или клея.
В водопроводах раструб применяется в системах холодного и горячего водоснабжения, преимущественно при прокладке чугунных и полимерных труб. Особенно это актуально при строительстве магистральных сетей в населённых пунктах, где требуется высокая устойчивость к внешним нагрузкам и подвижкам грунта.
В теплотрассах и системах отопления раструбные соединения применяются реже, однако допускаются при монтаже труб из высокотемпературных термопластов. В этом случае используется термостойкий уплотнительный элемент, выдерживающий рабочую температуру до 95 °C и более.
В промышленных технологических трубопроводах раструбные соединения находят применение в транспортировке слабоагрессивных жидкостей. Основное условие – совместимость материала труб с химическим составом среды и температурным режимом эксплуатации.
Также раструб используется в дренажных системах, например, при отводе грунтовых и ливневых вод. Там важна возможность быстрой сборки и демонтажа трубопровода без утраты герметичности соединений.

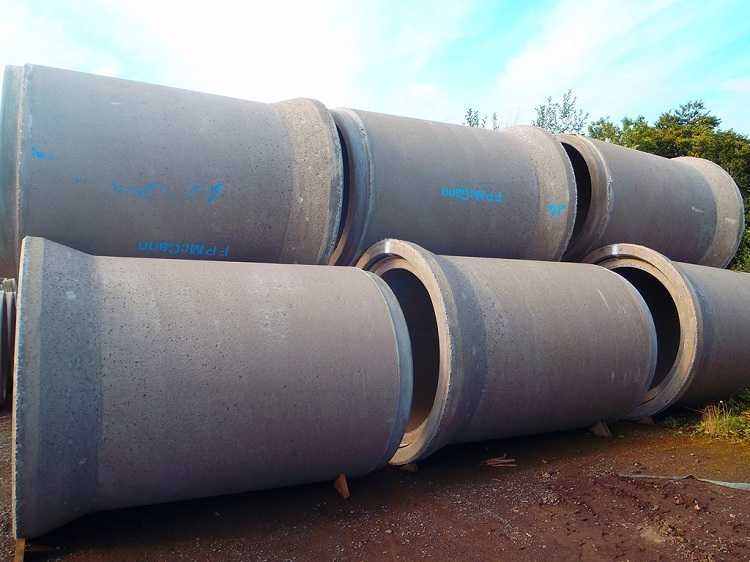

Материалы, из которых изготавливаются раструбы
Выбор материала раструба напрямую зависит от условий эксплуатации трубопроводной системы, давления, температуры транспортируемой среды и требований к герметичности. Наиболее широко применяются чугун, поливинилхлорид (ПВХ), полиэтилен (ПЭ), полипропилен (ПП) и сталь.
Чугунные раструбы используются в системах водоотведения и канализации, особенно в подземных сетях. Они выдерживают высокие механические нагрузки, устойчивы к агрессивным средам и служат десятилетиями. Для повышения устойчивости к коррозии чугунные элементы покрываются антикоррозийными составами, например, битумными или эпоксидными слоями.
Пластиковые раструбы (ПВХ, ПЭ, ПП) применяются в системах холодного и горячего водоснабжения, канализации и вентиляции. ПВХ устойчив к ультрафиолету и химическим веществам, но чувствителен к температурам выше +60 °C. ПЭ и ПП выдерживают более высокие температуры (до +95 °C) и применяются в напорных системах, включая отопление.
Стальные раструбы используются в магистральных и промышленных трубопроводах, особенно при высоком давлении и температуре. Они изготавливаются из углеродистой или нержавеющей стали и требуют обязательной защиты от коррозии: цинкования, эмалирования или нанесения полимерных покрытий. В сварных соединениях применяются специальные уплотнительные прокладки из термостойкой резины или фторопласта.
Для соединений, эксплуатируемых в агрессивной среде (кислоты, щелочи, нефтепродукты), используются специализированные материалы: стеклопластик, фторопласт, полибутилен. Они обеспечивают химическую стойкость и длительный срок службы без потери герметичности.
Способы герметизации раструбных соединений
Герметизация раструбных соединений необходима для предотвращения утечек и обеспечения долговечности трубопровода. Выбор способа зависит от типа среды, давления, материала труб и условий эксплуатации. Ниже представлены проверенные методы, применяемые в различных инженерных системах.
- Уплотнение с помощью резиновых кольцевых прокладок (манжет). Наиболее распространённый способ в водопроводах и канализации. Кольцо размещается в специальной канавке внутри раструба. После вставки гладкого конца трубы создаётся натяжение, обеспечивающее герметичность. Используются уплотнители из EPDM, NBR или силикона в зависимости от состава транспортируемой среды и температурного режима.
- Цементно-песчаная замазка. Применяется в чугунных трубопроводах для хозяйственно-бытовой и дождевой канализации. Пространство между раструбом и концом трубы сначала конопатится прядью (кабель, пенька, льняная пакля), затем заливается цементно-песчаным раствором марки не ниже М300. Такой метод требует времени на схватывание и подходит только для систем без вибраций и перепадов давления.
- Битумно-волокнистые материалы. Используются при прокладке наружных сетей водоотведения, в частности в старых конструкциях. После закладки волокнистого уплотнителя (органического или синтетического) пространство заливается горячим битумом. Метод не рекомендуется при температуре эксплуатации ниже −10 °C.
- Смазки и герметики. Применяются в пластиковых системах (ПВХ, ПНД), особенно при сборке труб вручную. Герметики на основе силикона или полиуретана обеспечивают дополнительную герметичность при нарушенной геометрии соединения. Смазки снижают трение при монтаже и защищают резиновые манжеты от повреждений.
- Термоуплотнение и сварка. Для полиэтиленовых труб возможна тепловая усадка с применением специальных муфт или электромуфтовая сварка. Это не классический раструб, но технология используется в условиях, где требуется высокая стойкость к давлению и агрессивным средам.
При выборе способа герметизации необходимо учитывать совместимость материалов, температурный диапазон и характер транспортируемой среды. Нарушение технологии может привести к утечкам, быстрому износу уплотнителей и снижению эксплуатационного ресурса трубопровода.

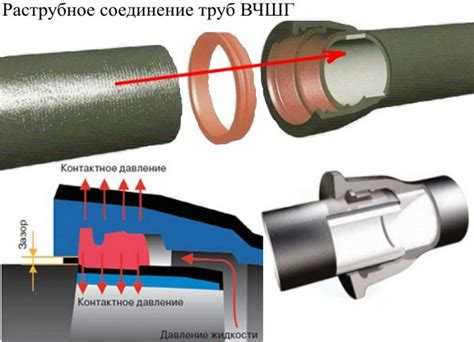

Технология монтажа труб с раструбами
Перед началом монтажа необходимо очистить внутреннюю поверхность раструба и наружную часть гладкого конца трубы от загрязнений, жира и пыли. Это обеспечит плотное соединение и предотвратит утечки. Особое внимание уделяется удалению металлической стружки, песка и остатков упаковки с концов труб.
Для обеспечения герметичности в раструб укладывается уплотнительный элемент. В системах водоснабжения и канализации чаще всего используются резиновые кольца из EPDM или NBR. Кольцо устанавливается в специально предусмотренную канавку внутри раструба, без перекосов и скручиваний.
Перед соединением торец трубы смазывается специальной монтажной пастой или силиконовой смазкой, совместимой с материалом уплотнителя. Применение масел или мыла не допускается, так как они разрушают резину и снижают долговечность соединения.
Гладкий конец трубы вставляется в раструб до монтажной отметки, нанесённой заранее маркером. Монтаж можно выполнять вручную или с помощью монтажных приспособлений – например, рычажных упоров или домкратов, особенно при работе с тяжёлыми чугунными трубами. Усилие должно быть равномерным, без ударов и перекосов.
После завершения сборки проверяется точность посадки по контрольной метке. Если соединение выполнено корректно, метка должна находиться у кромки раструба. Отклонение от линии свидетельствует о неполной вставке и необходимости демонтажа с повторной установкой.
В системах, подверженных подвижкам (например, наружные канализационные сети), предусматриваются компенсационные участки. Для этого труба вставляется не до упора, а с зазором 10–15 мм, что позволяет конструкции воспринимать тепловое расширение без разрушения уплотнения.
На заключительном этапе осуществляется визуальный осмотр и гидравлическое испытание. Проверяется герметичность соединений под рабочим давлением или водяным затоплением – в зависимости от типа трубопровода.
Проблемы, возникающие при эксплуатации раструбов, и пути их устранения
Основные проблемы при эксплуатации раструбных соединений связаны с потерей герметичности, механическими повреждениями и засорами. Вследствие неправильного монтажа или агрессивных условий эксплуатации раструбы могут стать причиной протечек и снижения надежности трубопровода.
- Потеря герметичности: Частая причина – износ уплотнительных колец или их неправильная установка. Для устранения требуется регулярная проверка состояния уплотнителей и замена изношенных элементов. При монтаже важно соблюдать рекомендации производителя по размеру и способу укладки уплотнителя.
- Механические повреждения раструба: Трещины и сколы возникают при неправильной транспортировке или чрезмерных нагрузках. Рекомендуется использовать защитные чехлы и бережно обращаться с трубами. При обнаружении повреждений необходимо заменить поврежденный участок трубопровода, так как ремонт раструба не обеспечивает достаточной прочности.
- Накопление отложений и засоры: В раструбах может скапливаться мусор, известковые отложения или нефтепродукты, что снижает пропускную способность. Регулярная механическая очистка и промывка с применением специализированных средств помогает поддерживать нормальную работу системы.
- Деформация раструба из-за температурных расширений: При резких перепадах температуры материал труб и раструба может деформироваться, вызывая нарушение соединения. Использование компенсаторов и соблюдение температурных режимов эксплуатации снижает риск деформаций.
Для минимизации проблем при эксплуатации раструбных соединений рекомендуется:
- Контролировать качество монтажа и использование подходящих уплотнителей.
- Проводить плановые осмотры и техническое обслуживание трубопровода.
- Использовать материалы и комплектующие, соответствующие условиям эксплуатации (температура, давление, агрессивность среды).
- Обеспечивать защиту трубопровода от механических воздействий и вибраций.
Соблюдение этих рекомендаций значительно продлевает срок службы раструбных соединений и снижает риск аварийных ситуаций.

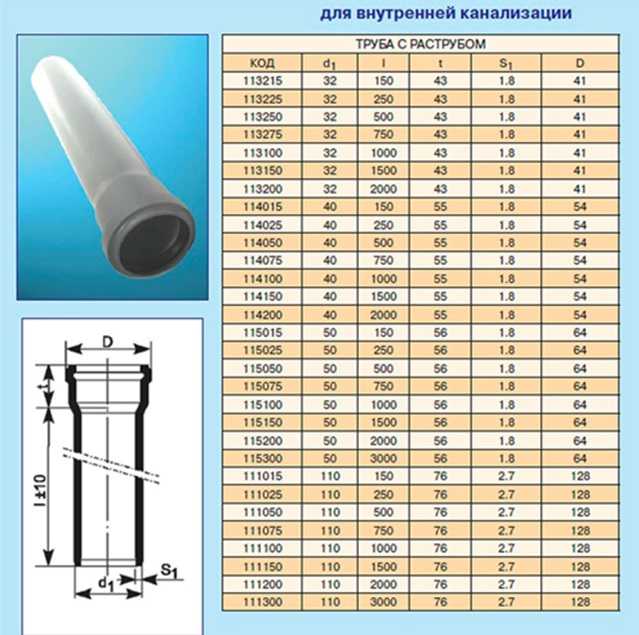

Когда раструбное соединение не подходит и чем его заменить
Раструбные соединения не применимы при высоких давлениях свыше 10 МПа, поскольку резиновые уплотнители не обеспечивают надежной герметичности. Также они противопоказаны в системах с агрессивными химическими средами, способными разрушить эластомер.
При эксплуатации труб с экстремальными температурами выше +80 °C или ниже -20 °C уплотнительные кольца теряют эластичность и герметичность, что приводит к протечкам и разрушению соединения.
Для трубопроводов с вибрационными нагрузками и значительными осевыми смещениями раструбные соединения демонстрируют ограниченную стойкость из-за отсутствия жесткости и подвижности элементов соединения.
В случаях, когда раструбное соединение не подходит, применяют сварные стыки, обеспечивающие монолитность трубопровода и высокую прочность на разрыв. Металлические фланцевые соединения используют для систем с частым демонтажом и ремонтом, а также при высоком давлении и температуре.
В пластиковых трубопроводах альтернативой служат муфтовые соединения с резьбой или клеевые соединения, обеспечивающие надежную герметичность при средних давлениях и температурах. Для особо ответственных участков применяют комбинированные фитинги с дополнительным уплотнением из фторопласта.
Вопрос-ответ:
Что такое раструб в системе трубопровода и как он устроен?
Раструб представляет собой расширенную часть трубы, выполненную в виде воронки или конуса, на конце трубного звена. Его основная функция — обеспечить надёжное и простое соединение труб между собой без применения сварки или резьбовых фитингов. Конструкция раструба позволяет вставить в него гладкий конец другой трубы, создавая герметичный стык за счёт уплотнительных элементов, например, резиновых колец. Такой способ соединения упрощает монтаж и демонтаж трубопроводов, а также компенсирует небольшие смещения и вибрации.
В каких случаях использование раструбного соединения будет наиболее целесообразным?
Раструбные соединения обычно применяют при прокладке систем водоснабжения, канализации и других трубопроводов с невысоким давлением, где важна скорость и простота монтажа. Они особенно удобны при работе с пластиковыми или чугунными трубами большого диаметра, поскольку позволяют быстро соединить элементы без специального оборудования. Кроме того, раструбные соединения подходят для систем, которые могут потребовать периодического разборки или замены участка трубопровода, так как такие стыки легко разбираются и собираются повторно.
Какие материалы чаще всего используются для изготовления раструбов и какие из них лучше выбрать для наружных систем?
Раструбы изготавливают из различных материалов, включая поливинилхлорид (ПВХ), чугун, полиэтилен и сталь. Для наружных систем водоснабжения и канализации чаще всего выбирают пластиковые (ПВХ или полиэтиленовые) или чугунные раструбы. Пластиковые раструбы устойчивы к коррозии, химическим воздействиям и имеют меньший вес, что облегчает монтаж. Чугунные же обладают высокой прочностью и долговечностью, но требуют защиты от коррозии. Выбор зависит от условий эксплуатации: для агрессивных сред и участков с высоким механическим воздействием предпочтительнее чугун, для менее требовательных систем — пластик.
Как обеспечить герметичность раструбного соединения и какие способы применяются для этого?
Для обеспечения герметичности раструбного соединения применяют уплотнительные кольца из резины или других эластичных материалов, которые устанавливаются внутри раструба. При соединении трубы гладкий конец входит в раструб и сжимает уплотнитель, предотвращая протечки. Иногда дополнительно используют герметики или смазки для улучшения посадки и увеличения срока службы уплотнителя. Важно правильно подобрать диаметр уплотнительного кольца и контролировать его состояние при монтаже и эксплуатации, поскольку изношенный уплотнитель снижает надежность соединения.
