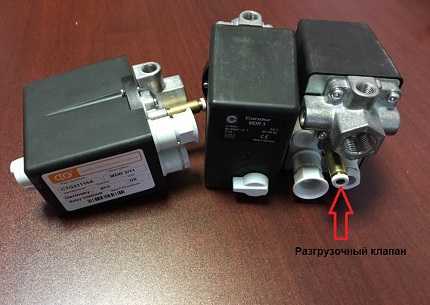

Реле давления для компрессора как подключить

Реле давления – ключевой элемент управления работой компрессора, обеспечивающий автоматическое включение и отключение двигателя при достижении заданных значений давления. Правильное подключение реле предотвращает аварийные ситуации и продлевает срок службы оборудования.

Для корректной установки важно учитывать номинальные параметры реле: давление срабатывания, диапазон регулировки, максимальный ток и напряжение нагрузки. Также необходимо правильно подключить электрические контакты – питание, управляющую цепь и выход на компрессор, строго соблюдая полярность и рекомендации производителя.

Перед подключением следует проверить герметичность и чистоту соединений, использовать подходящий тип кабеля и обеспечить надежное заземление. Неправильный монтаж может привести к некорректной работе реле, износу оборудования или даже короткому замыканию.

Выбор подходящего реле давления по техническим параметрам компрессора

Реле давления должно соответствовать максимальному рабочему давлению компрессора и диапазону регулировки давления включения и выключения. Для поршневых компрессоров с давлением до 10 бар оптимальны реле с рабочим диапазоном от 2 до 12 бар.

Необходимо учитывать максимальный ток и напряжение, которое выдерживает контактная группа реле, чтобы исключить риск перегрузки электросети. Для стандартных бытовых компрессоров подходят реле с током от 10 до 16 А и напряжением 220 В.

Диапазон гистерезиса реле влияет на частоту включений компрессора. Для увеличения срока службы агрегата выбирают модели с гистерезисом не менее 1 бар, что позволяет избежать частых пусков и остановок.

Материал мембраны и уплотнений реле должен быть совместим с типом воздуха или газа, особенно если компрессор используется для специальных смесей или в условиях повышенной влажности.

При выборе обращают внимание на класс защиты корпуса реле (например, IP44 или выше) для обеспечения надежной работы в условиях запыленности и возможного попадания влаги.

Важно правильно сопоставлять давление с размером и типом ресивера: для больших резервуаров подходят реле с меньшим гистерезисом, чтобы точнее поддерживать давление без излишних колебаний.

Подготовка инструментов и материалов для подключения реле давления

Для правильного подключения реле давления к компрессору необходим набор инструментов и материалов, обеспечивающих надежность и безопасность монтажа.

• Ключи гаечные: обычно требуются на 17 и 19 мм для затяжки фитингов и контргайки реле.
• Отвертки крестовая и плоская – для подключения электрических контактов и регулировки настроек.
• Мультиметр или тестер напряжения – для проверки электрических соединений и контроля питания.
• Изолента ПВХ – для изоляции оголённых проводов и мест соединения.
• Герметик для резьбовых соединений (например, фум-ленту) – обеспечивает герметичность трубных соединений, предотвращает утечки воздуха.
• Нож или стриппер – для аккуратного снятия изоляции с проводов.
• Проводники сечением, подходящим под номинальный ток реле, обычно 1,5–2,5 мм², с медной жилой.
• Реле давления с техническими характеристиками, соответствующими параметрам компрессора и сети.
• Переходники и фитинги – для подключения реле к выходному патрубку компрессора, если штатное соединение несовместимо.

Перед началом работы необходимо проверить исправность всех инструментов, целостность проводов и отсутствие повреждений на корпусе реле давления.

Для монтажа электроцепей рекомендуется использовать клеммники с винтовыми зажимами для надежного контакта и предотвращения окисления.

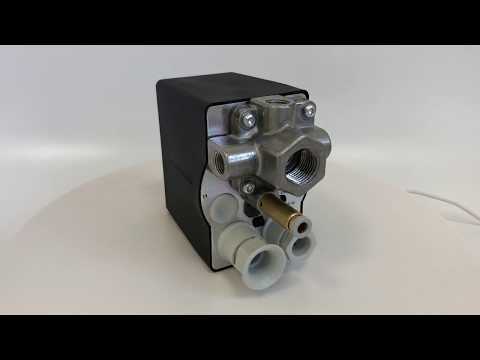

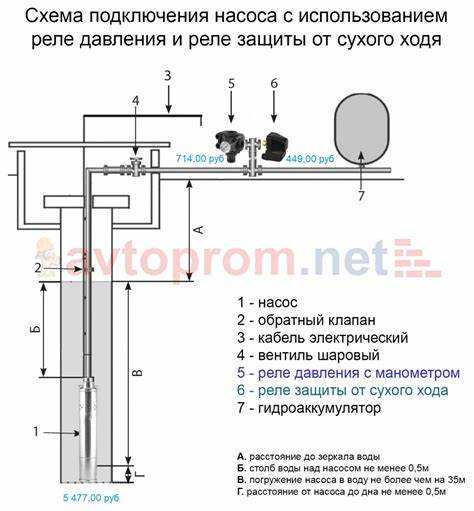

Правильное размещение реле давления на компрессоре

Реле давления устанавливается на трубопроводе или корпусе компрессора в точке, где давление наиболее точно отражает состояние системы. Чаще всего это выходной патрубок ресивера или компрессорной камеры.

Расположение должно обеспечивать прямой контакт реле с рабочей средой без воздушных пробок и пузырьков, которые искажают показания. Для этого реле крепят вертикально или с небольшим уклоном вниз по направлению трубопровода.

Место установки выбирается так, чтобы к реле можно было легко получить доступ для обслуживания и регулировки. Избегайте установки рядом с источниками вибрации и тепла, способными влиять на работу чувствительного механизма.

При монтаже между реле и трубопроводом рекомендуется использовать штуцер с резьбой и уплотнительные материалы, выдерживающие рабочее давление компрессора. Это предотвратит утечки и обеспечит герметичность соединения.

Запрещается устанавливать реле в местах с постоянным конденсатом или загрязнениями без предварительной защиты – это снижает срок службы устройства и влияет на точность срабатывания.

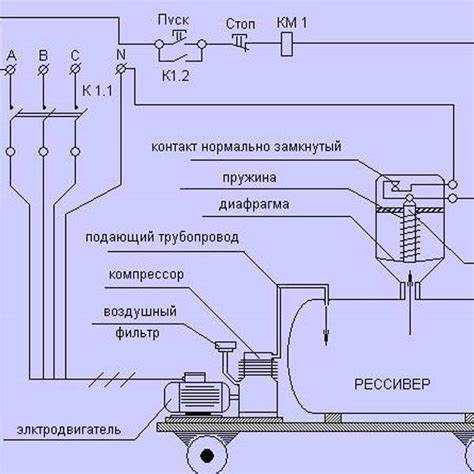

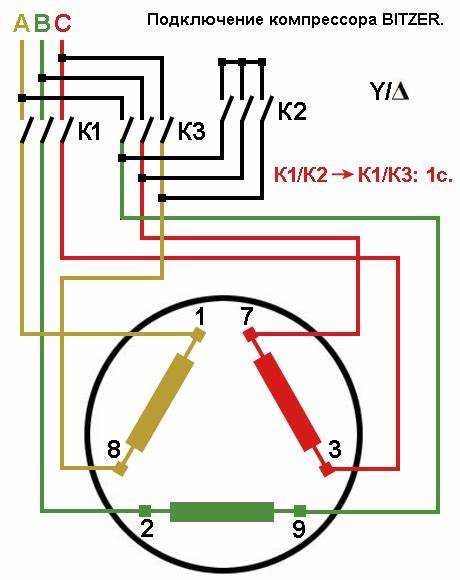

Подключение электрической части реле давления: схема и особенности

Реле давления обычно содержит три контакта: общий (COM), нормально замкнутый (NC) и нормально разомкнутый (NO). Для подключения компрессора используется схема с контактами COM и NO – при достижении заданного давления контакты замыкаются, включая компрессор.

Перед подключением обязательно отключите питание компрессора и проверьте сопротивление обмотки реле. Подключайте провода к клеммам согласно маркировке, соблюдая полярность, если она указана, особенно для моделей с электронным блоком.

Используйте провода с сечением не менее 1,5 мм² для обеспечения надежного контакта и предотвращения перегрева. Для подсоединения проводов рекомендуется применять клеммники или винтовые зажимы с надежной фиксацией, исключая ослабление и искрение.

Подключение к питающей сети осуществляется через автоматический выключатель с номиналом, соответствующим мощности компрессора. Реле давления устанавливается в электрическую цепь управления компрессором, а не в цепь питания напрямую.

Для защиты от обратного включения и коротких замыканий рекомендуется использовать дополнительное устройство защиты, например, предохранитель или модуль УЗО. После подключения проверьте работу реле, контролируя срабатывание при изменении давления в системе.

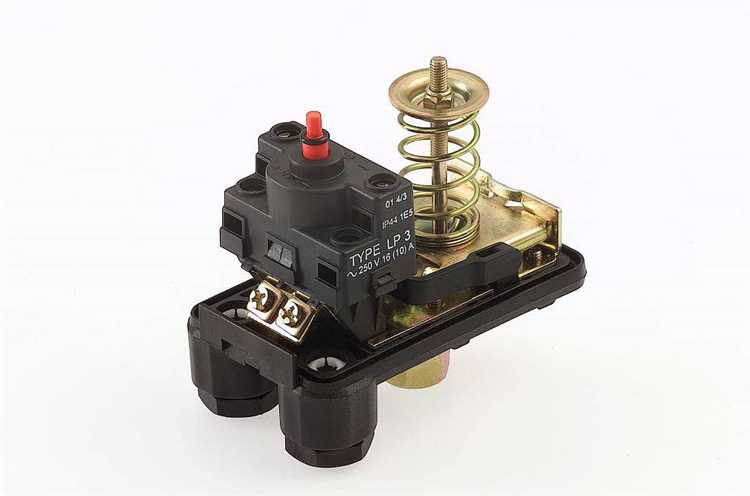

Настройка рабочих параметров реле давления для срабатывания

Для корректной работы реле давления необходимо выставить два основных параметра: давление включения и давление отключения компрессора. Обычно на корпусе реле находятся два регулировочных винта. Один отвечает за верхний порог срабатывания (давление отключения), другой – за разницу между включением и отключением (гистерезис).

Начинайте настройку с установки верхнего давления. Для бытовых компрессоров значение обычно варьируется в диапазоне 6–8 бар. Поворачивайте винт по часовой стрелке, чтобы увеличить давление срабатывания, против – уменьшить.

Далее регулируется нижний порог включения. Его задают с учётом необходимого диапазона работы оборудования и минимального давления для нормального запуска компрессора. Обычно зазор между верхним и нижним порогом – 1–1,5 бар. Это предотвращает частые включения и выключения.

При настройке проверяйте показания манометра, подключенного непосредственно к системе. Для точной настройки отключите питание компрессора и вручную создайте давление воздуха с помощью внешнего источника или прокачки, контролируя момент срабатывания реле.

После достижения желаемых параметров необходимо проверить повторное срабатывание в условиях реальной эксплуатации. Если реле срабатывает слишком часто или не отключает компрессор, повторите настройку с небольшими корректировками гистерезиса.

Важно: все регулировки проводить при отключённом электропитании и с соблюдением техники безопасности. Рекомендуется фиксировать положение регулировочных винтов для возможности возврата к исходным настройкам.

Проверка герметичности и правильности монтажа давления

После установки реле давления необходимо проверить герметичность всех соединений и корректность монтажа для предотвращения утечек и сбоев в работе.

• Визуально осмотрите места подключения: фитинги, резьбовые соединения и уплотнители должны быть плотно затянуты и не иметь повреждений.
• Используйте мыльный раствор или специальный детектор утечек для обработки всех соединений. Появление пузырьков укажет на негерметичность.
• Проверьте давление в системе с помощью манометра. Давление должно соответствовать техническим параметрам компрессора и реле.
• После запуска компрессора внимательно наблюдайте за показаниями реле давления. Некорректное срабатывание может свидетельствовать о неправильном монтаже или повреждении мембраны.
• Убедитесь, что трубопровод от реле до камеры давления не перекручен и не пережат, чтобы исключить искажение данных.

При обнаружении утечек повторно разберите соединения, очистите резьбы и замените уплотнители на новые. Не используйте излишне большое количество уплотнительной нити или ленты, чтобы избежать деформации резьбы.

Проверка герметичности обязана проводиться как при первичном монтаже, так и после сервисного обслуживания компрессора.

Тестирование работы компрессора с установленным реле давления

После монтажа реле давления необходимо проверить его функционирование в штатном режиме. Для начала запустите компрессор и наблюдайте за нарастанием давления в ресивере. Реле должно сработать, отключив двигатель, при достижении установленного верхнего порога давления.

Если компрессор не отключается при нужном давлении, проверьте правильность настройки реле – чаще всего регулировка производится винтом или гайкой на корпусе. Убедитесь, что контактные группы чистые и надежно закреплены.

Далее, после отключения компрессора, давление должно падать до нижнего установленного порога, после чего реле снова включит двигатель. Для проверки корректности срабатывания можно плавно сбросить давление с помощью сбросного клапана и зафиксировать момент повторного включения компрессора.

Параллельно контролируйте отсутствие утечек воздуха на местах подключения реле. Для этого нанесите мыльный раствор и следите за появлением пузырьков. Герметичность влияет на точность работы системы и срок службы оборудования.

Тестирование рекомендуется проводить в несколько циклов с последовательным увеличением и снижением давления, чтобы выявить нестабильность или сбои в работе реле и компрессора.

Если возникают аномалии – например, компрессор не отключается или включается слишком рано – проверьте целостность мембраны внутри реле и исправность электрических соединений. При необходимости замените неисправные компоненты.

После успешного прохождения теста можно считать реле давления подключенным корректно и готовым к эксплуатации.

Обслуживание и проверка состояния реле давления во время эксплуатации

Регулярная проверка реле давления начинается с визуального осмотра корпуса и контактов на предмет коррозии, повреждений и загрязнений. Необходимо убедиться в отсутствии следов влаги внутри устройства и на электрических соединениях.

Проверка работоспособности включает контроль срабатывания при достижении заданного давления. Для этого с помощью манометра контролируют давление в системе, поднимая его до установленного значения, при котором реле должно отключить компрессор. Далее давление снижают и фиксируют момент повторного включения.

Если реле не срабатывает в заданных пределах, необходимо проверить регулировочные винты, отвечающие за верхний и нижний порог давления. Настройку проводят с помощью отвертки, двигаясь по инструкции производителя.

Техническое обслуживание подразумевает очистку контактов от окислов с использованием спирта или специального контакторного очистителя. Электрические клеммы следует затягивать с рекомендованным усилием, чтобы избежать неплотностей и искрения.

Для выявления скрытых дефектов применяют мультиметр. Проверяют целостность обмоток и сопротивление контактов, ориентируясь на показатели из технической документации реле.

Во время эксплуатации важно контролировать вибрации и крепление реле. Ослабленные крепежи могут привести к неправильной работе или механическим повреждениям. Рекомендуется проверять состояние креплений не реже раза в месяц.

Вопрос-ответ:

Какие основные этапы подключения реле давления для компрессора?

Подключение реле давления начинается с отключения питания компрессора для безопасности. Затем устанавливается само реле в удобном месте на воздушной магистрали или ресивере, учитывая направление потока воздуха. После этого подсоединяются электрические провода согласно схеме — обычно это питание, линия управления компрессором и выход на мотор. Важно проверить надежность соединений и правильно отрегулировать параметры давления, чтобы компрессор включался и выключался при нужных значениях.

Как правильно настроить давление срабатывания реле для защиты компрессора?

Настройка давления срабатывания зависит от технических характеристик компрессора и требований к системе. Обычно на реле есть два винта: для установки давления включения и давления выключения. Давление включения должно быть ниже максимального допустимого давления ресивера, а выключения — выше минимального, чтобы обеспечить стабильную работу без частых пусков. Настройки делают аккуратно, небольшими поворотами, проверяя показания манометра и работу компрессора.

Какие ошибки часто допускают при подключении реле давления к компрессору?

Распространенные ошибки — неправильное подключение электрических контактов, что приводит к постоянному включению или отключению компрессора; установка реле в месте с сильными вибрациями или загрязнениями; несоблюдение полярности при подключении; недостаточное уплотнение резьбовых соединений, вызывающее утечку воздуха; игнорирование рекомендаций по настройке давления, что сокращает срок службы оборудования.

Можно ли подключить реле давления самостоятельно без специальных навыков?

Подключение возможно, если внимательно изучить инструкцию и соблюдать меры безопасности. Важно отключить питание перед началом работы, использовать подходящие инструменты и проверить правильность подключения по схеме. При отсутствии опыта с электрикой рекомендуется проконсультироваться с квалифицированным специалистом, чтобы избежать повреждений оборудования и травм.

Как проверить правильность работы реле давления после подключения?

После монтажа необходимо включить компрессор и наблюдать за процессом работы. Манометр покажет давление, при достижении установленного максимума реле должно отключить мотор, а при снижении — включить снова. Если компрессор не выключается или включается с задержкой, стоит проверить подключения и настройки. Также важно убедиться, что реле не издает необычных звуков и не перегревается.

Как правильно выбрать точку подключения реле давления на компрессоре?

Реле давления подключают к системе так, чтобы оно точно фиксировало давление воздуха или жидкости. Обычно место выбирают после выхода из компрессорного бака или ресивера, где давление стабильно и нет пульсаций. Важно, чтобы в точке подключения не было грязи и влаги — это может повредить контактам реле. Также желательно устанавливать фильтр или обратный клапан перед реле для защиты от попадания загрязнений и обратного потока. Выбор правильного места помогает обеспечить корректную работу и долгий срок службы устройства.

Какие этапы необходимо выполнить для корректного подключения реле давления к электросети компрессора?

Подключение реле давления начинается с отключения компрессора от электропитания. Далее следует подключить клеммы реле согласно схеме производителя: обычно одна пара контактов отвечает за питание компрессора, а другая — за сигнал управления. Необходимо использовать провода с подходящим сечением и обеспечить надежное крепление всех соединений. После монтажа проверяют правильность работы устройства — устанавливают нужные параметры срабатывания давления и проверяют включение и отключение компрессора под нагрузкой. Если реле оснащено регулировочными винтами, их настраивают, учитывая максимальное и минимальное давление в системе. Завершая, фиксируют крышку и защищают место подключения от попадания влаги.
