Резистор как выглядит на схеме

Резистор на электрических схемах обозначается в виде прямоугольника или зигзагообразной линии в зависимости от стандарта. В европейской системе (ГОСТ, IEC) используется прямоугольное обозначение, в американской (ANSI) – ломаная линия. При чтении схем важно учитывать принятый стандарт, чтобы избежать ошибок в интерпретации элементов.

К резистору на схеме обязательно добавляется условное буквенно-цифровое обозначение, например R1, где «R» – это обозначение группы, а цифра – порядковый номер. Такое обозначение позволяет точно идентифицировать элемент в документации и при сборке. Иногда рядом указываются номинал сопротивления и мощность, например R1 10k 0.25W, что означает резистор на 10 кОм с мощностью рассеивания 0,25 Вт.

Цветовое кодирование, распространённое на корпусах резисторов, на схемах не применяется. Однако при разработке или ремонте важно уметь сопоставлять графическое обозначение на схеме с реальным компонентом на плате. Особенно это актуально для SMD-резисторов, где маркировка выполнена цифровыми кодами, не совпадающими с условными обозначениями на схеме.

Для переменных резисторов и подстроечных моделей используются модифицированные символы. Например, переменный резистор изображается как прямоугольник с диагональной стрелкой, указывающей на возможность регулировки сопротивления. Такие детали часто обозначаются как RV или RP, что важно учитывать при расшифровке схем.

Как выглядит символ резистора в различных стандартах

В схемах, выполненных по американскому стандарту ANSI, резистор обозначается в виде зигзагообразной линии. Такой символ напоминает волну с несколькими изломами и используется преимущественно в документации, разработанной в США и Канаде. Он применяется как для постоянных, так и для переменных резисторов, дополняясь стрелкой или другим графическим элементом.

В стандарте IEC, принятом в Европе и в большинстве других стран, символ резистора – это прямоугольник, размещённый на линии цепи. Такой графический элемент отличается строгой геометричностью и большей универсальностью при оформлении чертежей. Для переменного резистора к прямоугольнику добавляется диагональная стрелка, направленная к центру символа.

При использовании стандартов ГОСТ (например, ГОСТ 2.721-74) в русскоязычной технической документации применяются обозначения, аналогичные IEC. Прямоугольный символ также сопровождается текстовой маркировкой: буква R или RP с числовым индексом, указывающим на конкретный элемент.

Для уточнения параметров резистора на схеме рядом с символом часто указывают номинальное сопротивление, например R1 10k, где «10k» обозначает сопротивление в 10 кОм. Использование единиц измерения в виде сокращений (к, М, Ом) допускается в технических чертежах согласно стандартам ГОСТ и IEC.

Чтобы правильно интерпретировать схему, важно учитывать, какой стандарт применён при её разработке. Несоблюдение этого принципа может привести к ошибкам в монтаже или при анализе цепи. При разработке проектов рекомендуется придерживаться одного стандарта на всём протяжении документации.

Чем отличается обозначение постоянного и переменного резистора

Постоянный резистор на электрической схеме обозначается в виде прямоугольника (в стандарте ГОСТ) или зигзагообразной линии (в стандарте ANSI). К элементу обязательно указывается буквенно-цифровое обозначение, чаще всего с литерой R и номером, например R1. Это устройство имеет фиксированное сопротивление, не изменяющееся в процессе работы схемы.

Переменный резистор, в отличие от постоянного, дополнительно имеет графический элемент – стрелку. В ГОСТ-обозначении стрелка наклонно пересекает прямоугольник, указывая на возможность изменения сопротивления. В американском стандарте стрелка направлена к зигзагообразной линии. Это визуально подчеркивает регулируемый характер элемента. Для переменных резисторов используется маркировка RP или VR (Variable Resistor), например RP2.

Также существует специфическое обозначение подстроечных резисторов, отличающихся от переменных только формой стрелки или ее положением. Например, в некоторых схемах стрелка подстроечника направлена к центру резистора под углом 90 градусов.

При чтении схем важно учитывать стандарт, по которому она выполнена. В европейских схемах доминирует прямоугольная форма, а в американских – зигзаг. Независимо от стандарта, наличие стрелки – ключевой признак переменного сопротивления.

Обозначение номинала сопротивления на схеме

Номинал сопротивления резистора на электрических схемах указывается рядом с графическим обозначением элемента. В международной практике принято обозначать значение сопротивления с помощью цифр и буквенного множителя, соответствующего определённой единице измерения.

• Символ «R» используется для обозначения сопротивления в омах. Например, 4R7 соответствует 4,7 Ом.
• Символ «K» обозначает килоомы (×1 000). Пример: 10K означает 10 000 Ом.
• Символ «M» обозначает мегаомы (×1 000 000). Пример: 2M2 означает 2,2 МОм.

Десятичная точка в таких обозначениях заменяется соответствующей буквой-множителем. Это упрощает чтение и снижает вероятность ошибок при интерпретации значений на чертежах, особенно при ручной печати и чтении схем.

Резисторы с прецизионными значениями, например, 1R00 или 100R, обозначают точное сопротивление – в данном случае ровно 1 Ом или 100 Ом соответственно. Такой формат важен для цепей, требующих высокой точности.

Дополнительно рядом с обозначением номинала может указываться допуск, например ±5%, либо маркировка типа E24, E96 и др., отражающая стандартный ряд значений резисторов. Эти данные позволяют правильно подобрать компонент при сборке или ремонте устройства.

На схемах, созданных по ГОСТ, вместо буквенного обозначения могут использоваться полные единицы: Ом, кОм, МОм, но это встречается реже и в основном в отечественной документации.

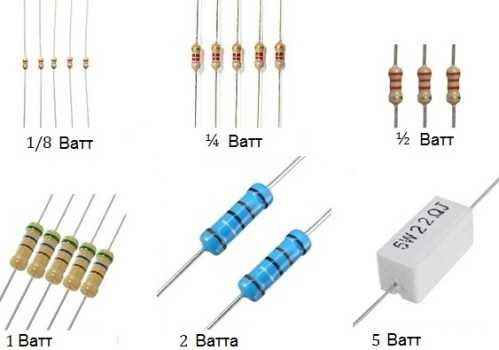

Как на схеме указывается мощность резистора

Мощность резистора на электрических схемах не отображается графически, а указывается в текстовом виде рядом с обозначением элемента. Стандартное обозначение включает буквенно-цифровой код, где присутствует индекс позиции (например, R1) и номинальные параметры.

Мощность обозначается в ваттах с сокращением «Вт» или через латинскую букву «W» – в зависимости от принятых стандартов (например, «0.25Вт», «1W»). Надпись располагается непосредственно рядом с резистором или в спецификации к схеме.

• Если мощность стандартная (например, 0.25 Вт), её могут не указывать – по умолчанию предполагается значение, соответствующее типоразмеру резистора.
• При необходимости выделить элемент с повышенной мощностью, мощностной параметр обязательно прописывается: R5 10к 2Вт.
• В многокомпонентных схемах мощность указывается в перечне элементов (BOM), а не на самой схеме, чтобы избежать перегрузки графики.

Если мощность критична для теплового режима, проектировщики добавляют ее на схему в виде дополнительного параметра, либо используют специальные обозначения: толстой линией символа или штриховкой – в зависимости от внутренней документации предприятия или ГОСТ.

1. В ГОСТ 2.730-73 мощность может быть указана в строке параметров элемента.
2. В спецификациях, согласно ГОСТ 2.601-2013, мощность обязательно прописывается отдельным столбцом.

Рекомендуется всегда указывать мощность, если:

• рассеиваемая мощность превышает 0.25 Вт,
• температурные условия нестабильны,
• резистор используется в цепях питания или защиты.

Недооценка или отсутствие указания мощности может привести к перегреву и выходу резистора из строя. При проектировании стоит учитывать запас не менее 50% от расчетной рассеиваемой мощности.

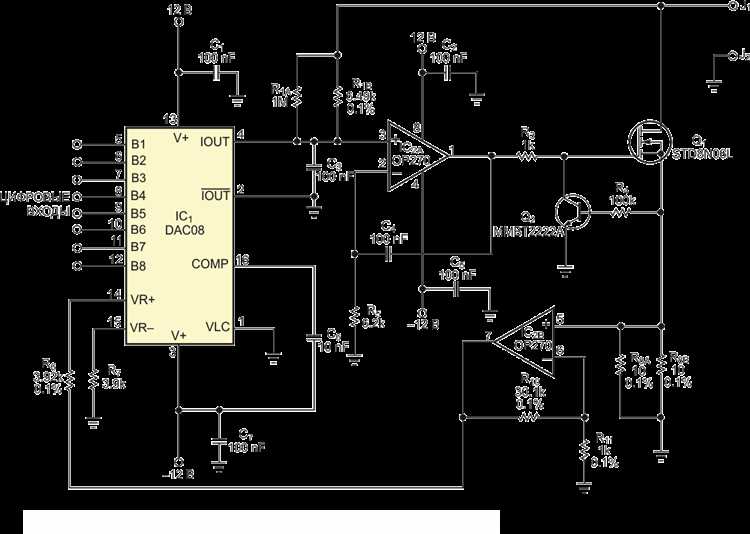

Обозначение прецизионных и подстроечных резисторов

Прецизионные резисторы на схемах обозначаются так же, как и обычные, но с добавлением буквенно-цифровых кодов, указывающих на высокую точность. Часто используются обозначения с суффиксами, например R1P или R2K, где буква указывает на допуск (P – 0,005%, K – 0,1%). Такие резисторы применяются в цепях, где критична точность, и могут сопровождаться уточняющим текстом на схеме.

Подстроечные резисторы обозначаются символом, аналогичным переменному резистору, но с диагональной стрелкой, проходящей через прямоугольник. Обозначение в формате R или RP (например, RP3) указывает, что элемент предназначен для настройки. В некоторых схемах вместо стрелки используется короткий наклонный отрезок или полукруг, символизирующий возможность регулировки. Также может указываться максимальное сопротивление в Ом или кОм, например RP5 10k.

Для различения многооборотных подстроечных резисторов на схемах может использоваться дополнительная маркировка – цифра или индекс, указывающий тип регулировки (например, RP7M для многооборотного исполнения). Важно учитывать, что на зарубежных схемах часто применяются сокращения VR (Variable Resistor) или TR (Trimmer Resistor), которые равнозначны отечественному обозначению RP.

При чтении схем рекомендуется обращать внимание на контекст, поскольку прецизионные резисторы могут быть визуально неотличимы от стандартных, а ключевым элементом распознавания является именно буквенный индекс и сопровождающие данные о допуске и типе.

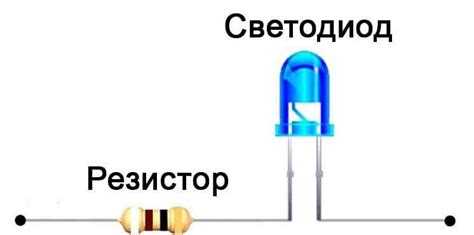

Где обычно размещают резисторы на принципиальной схеме

Резисторы на принципиальных схемах размещают в местах, где требуется ограничение тока, деление напряжения или формирование опорных уровней. Их располагают последовательно с нагрузками, для стабилизации рабочих режимов транзисторов и микросхем, а также в цепях обратной связи.

Часто резисторы ставят в непосредственной близости к активным элементам, чтобы обеспечить корректное функционирование узла и минимизировать влияние паразитных индуктивностей и емкостей. Например, ограничительные резисторы размещают перед светодиодами или входами микроконтроллеров.

В силовых цепях резисторы могут стоять рядом с источниками питания или на линиях нагрузки для стабилизации и защиты. При необходимости выделения и маркировки номиналов рекомендуют размещать резисторы горизонтально или вертикально, упрощая чтение схемы.

В цепях управления и обратной связи резисторы размещают так, чтобы минимизировать длину соединений, что снижает шумы и улучшает стабильность работы. При больших схемах резисторы группируют по функциональным блокам для упрощения анализа и обслуживания.

Как отличить резистор от похожих элементов на схеме

Резистор на электрической схеме обозначается стандартным символом, который зависит от принятого стандарта, но всегда имеет уникальные черты. В европейском ГОСТ и IEC это прямоугольник или зигзагообразная линия, в американском ANSI – зигзаг с метками.

Отличить резистор от других компонентов помогает характерная маркировка. Рядом с символом всегда указывается буквенный индекс R или Res, а также номинал сопротивления в Ом (Ω), кОм или МОм. Величина обычно записана рядом или под символом в числовом формате с единицами измерения.

В отличие от резистора, катушки индуктивности обозначаются витками или спиралью, а конденсаторы – двумя параллельными линиями. Эти символы значительно отличаются по форме и сопровождаются своими буквенными индексами (L для индуктивности, C для конденсаторов).

Переменные резисторы (подстроечные) обозначаются добавлением стрелки через символ резистора или рядом с ним, что отличает их от постоянных. Иногда рядом указывается тип или конструкция, например, подстроечный резистор (VR или PR).

На схемах могут присутствовать и иные элементы с похожей геометрией линий, например, предохранители или варисторы, но они имеют уникальные буквенные обозначения (F – предохранитель, RV – варистор) и дополнительную графику.

Точное определение резистора обеспечивается совокупностью: формы символа, буквенного индекса, номинала сопротивления и дополнительной стрелки для переменных резисторов. При наличии документации или списка элементов (BOM) проверка становится однозначной.

Вопрос-ответ:

Как на электрической схеме обозначается обычный постоянный резистор?

Постоянный резистор на схеме обычно изображается в виде зигзагообразной линии или прямоугольника в зависимости от стандарта. В российских и некоторых европейских схемах чаще используется зигзаг, а в международных (IEC) — прямоугольник. Рядом с символом указывается его обозначение, например R1, R2, и номинал сопротивления, который выражается в Ом, кОм и т. д.

Чем отличается символ переменного резистора от постоянного на схеме?

Переменный резистор, или потенциометр, помимо основного символа резистора, содержит стрелку или диагональную линию, указывающую на регулируемую часть. Это показывает, что сопротивление можно изменять вручную. В отличие от постоянного резистора, который просто фиксирован, переменный имеет дополнительный элемент, обозначающий подстроечный механизм.

Как на схеме указывают мощность резистора и зачем это нужно?

Мощность резистора часто не указывается непосредственно на принципиальной схеме, но иногда рядом с обозначением добавляют цифру или букву, например 0.25W или 1W, чтобы показать максимально допустимую рассеиваемую мощность. Это важно для выбора физического резистора, способного безопасно работать без перегрева и повреждений, особенно в цепях с большими токами или напряжениями.

Как определить номинал сопротивления резистора на схеме, если указаны только буквенно-цифровые обозначения?

Если на схеме рядом с резистором стоит только маркировка вроде R5, то для определения номинала необходимо обратиться к спецификации или таблице компонентов, приложенной к схеме. Иногда номинал указывается прямо на схеме в виде числового значения с единицами, например 10k (10 кОм) или 470 (470 Ом). В случаях отсутствия числовых данных — без дополнительных документов номинал определить невозможно.
