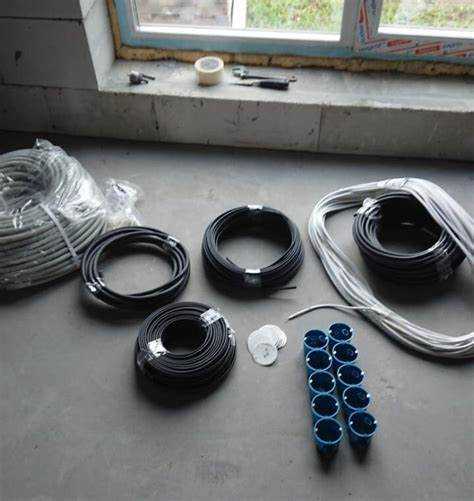

Сколько кабеля нужно на квартиру 50 м2

Правильный расчет сечения кабеля напрямую влияет на пожарную безопасность, устойчивость электроснабжения и ресурс проводки. В квартире 50 м² средняя суммарная мощность электроприборов составляет около 7–10 кВт, что нужно учитывать при подборе сечения.

Основа расчета – ток нагрузки. Он определяется по простой форме: I = P / U, где P – мощность в ваттах, а U – напряжение в вольтах (220 В). Например, при 10 кВт ток достигает 45,45 А. Эти данные являются главными при выборе сечения провода.

Учитывая стандарты ПУЭ, для розеточных группов следует использовать провод с сечениями не менее 2,5 мм², а для освещениями – не менее 1,5 мм². В то время как на вводе рекомендуется взять сечение не менее 6 мм², чтобы обеспечить устойчивость системы к пиковым нагрузкам.

Материал провода также влияет на расчет – медный провод имеет проводимость почти в 1,7 раза выше, чем алюминий, что позволяет снизить сечение при той же нагрузке. В большинстве современных квартир используется исключительно медь.

Не следует прокладывать разные группы в одном канале, что может привести к нагреву проводников и аварийноопасно. Рекомендация: организовать раздельные линии для розеток, освещениями и крупных потребителей (например, духовка, кондиционер, бойлер) с индивидуальными автоматическими выключателями.

Как определить суммарную мощность электроприборов

Составьте список всех электроприборов в квартире с указанием их номинальной мощности в ваттах. Значения мощности можно найти на шильдике устройства или в технической документации. Например, холодильник – 150 Вт, электроплитка – 2000 Вт, стиральная машина – 2200 Вт, освещение – 400 Вт.

Сложите мощности всех приборов, учитывая максимальное количество одновременно работающих устройств. Для точности умножьте полученную сумму на коэффициент одновременности, обычно 0,7 для бытовых условий. Например, суммарная мощность 4750 Вт × 0,7 = 3325 Вт.

Полученную величину переведите в киловатты, разделив на 1000, чтобы получить 3,325 кВт. Этот показатель необходим для выбора сечения кабеля и правильного распределения нагрузки на электросеть квартиры.

Выбор сечения жил по току нагрузки

Определение сечения жил кабеля начинается с расчета суммарного тока нагрузки, который зависит от мощности всех подключенных приборов. Для квартиры площадью 50 м² обычно ориентируются на общий максимум от 20 до 30 А, учитывая освещение, розетки и бытовую технику.

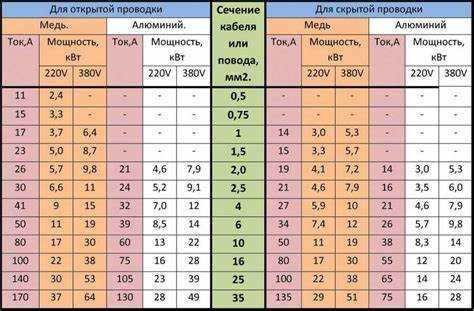

Сечение жил выбирают исходя из допустимой токовой нагрузки кабеля. Медный провод сечением 1,5 мм² рассчитан на ток до 16 А, 2,5 мм² – до 25 А, 4 мм² – до 32 А, 6 мм² – до 40 А. Для групп освещения обычно достаточно 1,5 мм², для розеток и мощных приборов предпочтительнее 2,5 мм².

Если нагрузка превышает 25 А, используют провод с сечением не менее 4 мм². При выборе учитывается также длина линии: на длинных участках необходимо увеличить сечение для компенсации падения напряжения, чтобы не допустить перегрева и потери мощности.

Рекомендуется учитывать запас по току около 20%, чтобы избежать перегрузок при одновременной работе нескольких приборов. Для квартиры 50 м² рационально распределять нагрузку по нескольким линиям с соответствующим сечением жил, а не использовать один толстый кабель.

При расчетах важно опираться на технические данные производителя кабеля и нормативы ПУЭ, которые регламентируют допустимые значения токов и условия монтажа.

Расчет длины кабеля по плану помещения

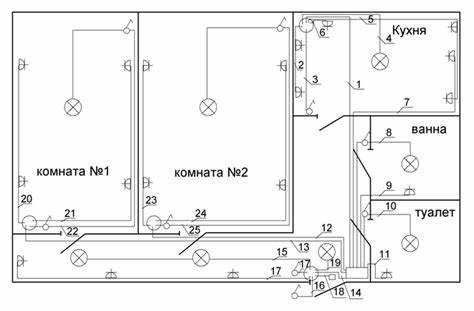

Для точного определения длины кабеля необходимо исходить из реальной схемы прокладки и размеров квартиры 50 м². Начинайте с нанесения на план точек установки розеток, выключателей и электрощита. Затем прокладывайте линии кабеля между ними, учитывая расположение стен и мебель.

Измерьте длину каждого участка кабеля по плану, включая запас на вертикальные подъемы, обходы препятствий и подключение к электрощиту. Запас обычно составляет 10-15% от общей длины для компенсации непредвиденных ситуаций и ошибок монтажа.

Для квартиры 50 м² с типовой планировкой обычно требуется от 150 до 250 метров кабеля, но расчет по плану точнее отражает реальные потребности. Особое внимание уделите длинам от электрощита до распределительных коробок, так как они влияют на потери и безопасность.

При расчете длины кабеля учитывайте также возможность будущих дополнений: если планируется установка дополнительных приборов, предусмотрите соответствующий запас кабеля в этих участках.

Рекомендуется использовать рулетку или лазерный дальномер для замеров, а при отсутствии точного плана – сделать схематичный чертеж с масштабом и высчитывать длины по нему, что минимизирует ошибки и перерасход материалов.

Учет потерь напряжения на дистанции

Потеря напряжения возникает из-за сопротивления кабеля и увеличивается с ростом длины линии и тока нагрузки. Для квартиры площадью 50 м² с типичной разводкой учитывать эти потери критично, чтобы избежать снижения эффективности работы электроприборов и перегрева проводки.

Расчет потерь напряжения проводят по формуле:

ΔU = I × R × L × 2 / 1000,

где ΔU – падение напряжения в вольтах, I – ток нагрузки в амперах, R – сопротивление жилы кабеля (Ом/км), L – длина кабеля в метрах (один конец).

Рекомендуется, чтобы падение напряжения не превышало 3-5% от номинального напряжения 230 В, то есть не более 7–11 В.

При длине линии более 20 метров выбирайте кабель с большим сечением жил для снижения сопротивления.
Уточняйте сопротивление конкретного типа кабеля в технической документации, поскольку медные и алюминиевые жилы существенно отличаются.
Для точного расчета учитывайте реальную максимальную нагрузку на участок проводки.

Если падение напряжения превышает допустимый предел, необходимо увеличить сечение кабеля или сократить длину линии, например, изменив схему разводки.

Как правильно маркировать группы линий

Маркировка групп линий в электросети квартиры 50 м² должна обеспечивать однозначную идентификацию каждой цепи для удобства монтажа, обслуживания и диагностики.

Для начала группируют линии по функциональному назначению: освещение, розетки, кухня, сантехника, бытовая техника. Каждой группе присваивают уникальный номер или буквенно-цифровой код, например, «Л1» – освещение комнаты, «Р2» – розетки кухни.

Нумерация должна идти последовательно и логично в пределах электрощита. Для трехфазных линий указывают фазу (L1, L2, L3) вместе с номером группы, например, «Р3-L2».

Для удобства на кабелях и в щитке применяют ярлыки с маркировкой, выполненной четким шрифтом, устойчивым к выцветанию и влаге. Допускается использовать термоусадочные трубки с нанесённой маркировкой.

В схемах и документации группы линий обозначают теми же кодами, что исключает путаницу при ремонте или расширении сети.

Особое внимание уделяют маркировке нулевых и защитных проводников: для них применяют цветовую маркировку и дополнительное обозначение, например, «N1» для нуля первой группы.

При сложной разводке используют комбинированные обозначения, включающие зону, тип нагрузки и номер линии, например, «С/Л2-Р1» – санузел, линия 2, розетки 1.

Регулярно проверяйте соответствие маркировки фактической разводке для исключения ошибок и облегчения поиска неисправностей.

Способы прокладки кабеля в стенах и полу

Прокладка кабеля в стенах осуществляется в штробах глубиной от 20 до 40 мм, шириной не менее 25 мм, чтобы избежать повреждения изоляции при заделке. Важно использовать гофротрубы диаметром от 16 мм для кабелей с сечением до 2.5 мм² и не менее 25 мм для больших сечений. Металлические трубы применяются в местах с повышенной механической нагрузкой.

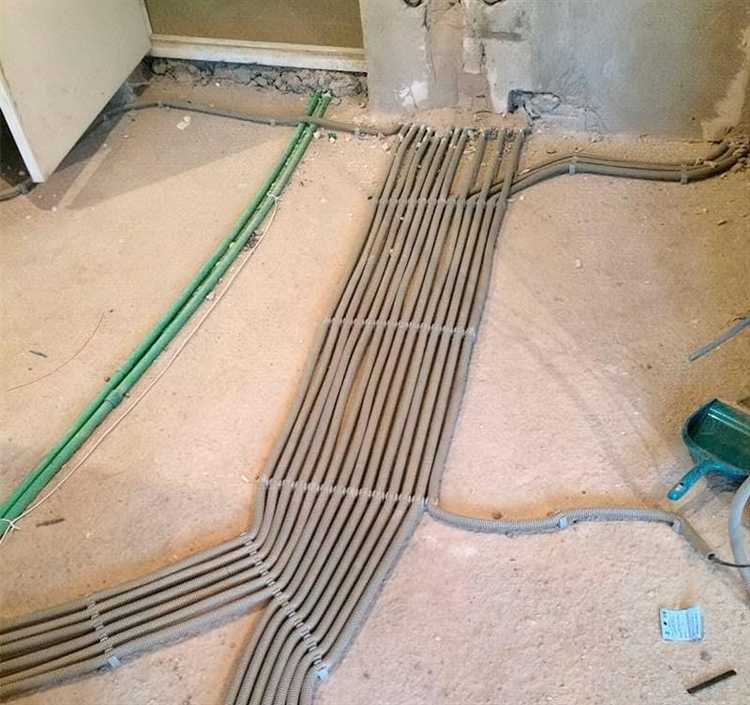

В полах кабель укладывают в защитные короба или трубы под стяжкой, минимальная глубина залегания – 50 мм от поверхности. Для жилой квартиры площадью 50 м² обычно достаточно пластиковых труб диаметром 25 мм. При прокладке необходимо предусмотреть тепловое расширение и обеспечить легкий доступ для замены кабеля.

При пересечении кабеля с другими инженерными коммуникациями выдерживают расстояния не менее 50 мм до водопроводных и отопительных труб, не менее 30 мм до силовых линий. Для прохода через бетонные перекрытия используют защитные гильзы, чтобы избежать повреждений изоляции при усадке и вибрациях.

Запрещено прокладывать кабели без защитных оболочек внутри бетонной стяжки, а также рядом с газовыми трубами без дополнительной изоляции. Рекомендуется избегать острых изгибов кабеля – радиус изгиба должен быть не менее восьми диаметров кабеля.

Безопасность: автоматы, сечения заземления и УЗО

Для квартиры площадью 50 м² автоматические выключатели подбираются исходя из максимальной нагрузки на линии. Чаще всего применяется автомат на 16 А для освещения и 25–32 А для розеточных групп. Автоматы должны соответствовать токам нагрузки и типу кабеля, чтобы предотвратить перегрев и возгорание.

Заземляющий проводник в жилых помещениях обязателен. Его сечение не должно быть меньше жилы фазы. Например, при использовании медного кабеля с жилой 2.5 мм² сечение заземления также берут 2.5 мм². Для алюминиевых проводов сечение заземления увеличивают на 20–30% относительно фазного провода.

Устройство защитного отключения (УЗО) обязательно для всех групп, особенно для кухни и ванной комнаты. Рекомендуется УЗО с током срабатывания 30 мА для защиты от поражения электрическим током. Для линий с высокой мощностью можно использовать УЗО с током утечки 100 мА, но только при наличии общего защитного контура.

Автоматы выбираются по нагрузке и длине линии, чтобы минимизировать тепловые потери и обеспечить защиту кабеля.
Сечение заземляющего проводника должно быть не меньше фазного, чтобы исключить повышение потенциала корпуса при замыкании.
УЗО защищают от токов утечки, снижают риск поражения током и пожара при повреждении изоляции.

Правильный выбор и установка автомата, заземления и УЗО гарантируют долговременную и безопасную работу электропроводки в квартире 50 м².

Вопрос-ответ:

Как правильно подобрать сечение кабеля для квартиры площадью 50 м²?

Выбор сечения кабеля основывается на суммарной нагрузке всех электроприборов в квартире, длине прокладки кабеля и допустимых потерях напряжения. Для квартиры 50 м² обычно учитывают средний ток нагрузки, который может варьироваться от 25 до 40 А в зависимости от числа и мощности приборов. Например, для освещения обычно выбирают провод с сечением 1,5 мм², для розеточных групп — 2,5 мм², а для мощных потребителей (электроплита, бойлер) — от 4 мм² и выше. При расчёте обязательно учитывают запас по току и рекомендации по длине линии, чтобы не допустить перегрева и падения напряжения.

Нужно ли учитывать длину кабеля при расчёте сечения для квартиры?

Да, длина кабеля играет важную роль. Чем длиннее проводка, тем выше сопротивление линии, что вызывает падение напряжения. Если длина кабеля значительная, для поддержания стабильного напряжения выбирают кабель с большим сечением. В квартирах площадью около 50 м² длина линий обычно не превышает 30-40 метров, но при прокладке сложных маршрутов или обходах она может увеличиваться, что требует корректировки сечения.

Какую роль играет автоматический выключатель при выборе кабеля для квартиры?

Автоматический выключатель защищает проводку от перегрузок и коротких замыканий, поэтому его номинал должен соответствовать максимально допустимому току кабеля. Например, если выбран кабель с сечением 2,5 мм², который рассчитан на ток около 25-27 А, автомат должен иметь номинал не выше этого значения, обычно 16-20 А. Такой подход предотвращает перегрев и повреждение кабеля. Неправильный выбор автомата может привести к срабатыванию при нормальной нагрузке или к отсутствию защиты.

Какие факторы влияют на выбор типа кабеля для жилой квартиры?

При выборе кабеля учитывают материал жил (медь или алюминий), способ прокладки (в стенах, по поверхности, в трубах), условия эксплуатации (влажность, температура), а также нагрузку. Для квартир предпочтительна медная проводка из-за лучшей проводимости и прочности. Кабель с ПВХ изоляцией широко применяется в сухих помещениях, а для влажных зон используют влагостойкие варианты. Помимо этого, учитывают требования по безопасности, например, наличие защитного экрана или брони.

Как правильно рассчитать суммарную мощность электроприборов для определения необходимого кабеля?

Для расчёта мощности нужно составить список всех электроприборов в квартире с их номинальной мощностью (в ваттах). Затем сложить эти значения, учитывая, что не все устройства работают одновременно на полную мощность. Для большей точности можно применить коэффициент одновременности, который снижает итоговую нагрузку. Полученное значение преобразуют в ток (I = P / U, где U — напряжение 220 В). Этот ток служит ориентиром для выбора кабеля и защитных устройств.

Как правильно подобрать сечение кабеля для квартиры площадью 50 м² с учетом бытовых приборов?

Для квартиры площадью 50 м² важно определить суммарную нагрузку по всем электроприборам, чтобы выбрать кабель с подходящим сечением жил. Обычно расчет начинают с подсчёта мощности основных устройств — освещения, розеток, бытовой техники. На основе этой мощности вычисляют максимальный ток нагрузки. Затем выбирают кабель, сечение которого выдержит этот ток без перегрева и минимальными потерями напряжения. Например, для освещения часто применяют кабель с сечением 1,5 мм², для розеток — 2,5 мм². Если планируется подключение мощных приборов, как электрическая плита или бойлер, понадобится кабель большего сечения, от 4 мм² и выше. Также учитывают длину кабеля — при значительном удалении от щитка сечение увеличивают для снижения падения напряжения. Такой подход помогает обеспечить безопасную и стабильную работу электросети.
