Для корректного подключения проходного выключателя необходимо использовать провод с определённым количеством жил. В большинстве случаев применяется трёхжильный кабель – одна жила для фазы и две для переключения между контактами выключателя. Это обеспечивает возможность управления освещением из двух точек.
Использование двух жил возможно только при подключении однополюсного выключателя, а для проходного требуется минимум три жилы. При прокладке кабеля важно учитывать сечение проводников, обычно берут медные жилы с сечением от 1,5 мм², чтобы выдерживать нагрузку до 3 кВт.

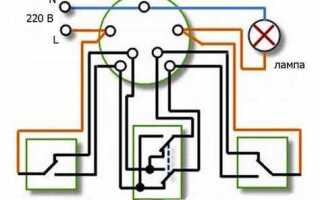

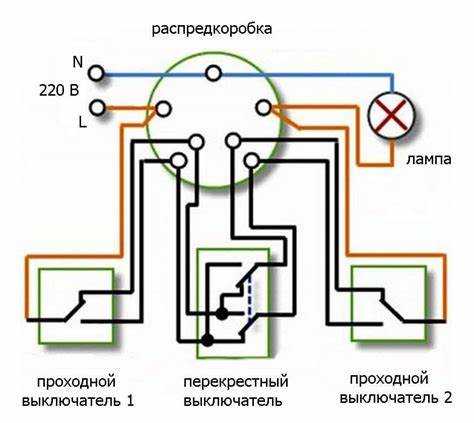

Если планируется подключение серии проходных выключателей для управления из трёх и более точек, добавляются дополнительные переключающие жилы. В этом случае потребуется четырёхжильный или пятиижильный кабель, в зависимости от количества управляющих устройств. Несоблюдение этих требований приводит к неправильной работе схемы или сокращению срока службы оборудования.
Сколько жил нужно для подключения одного проходного выключателя
Если установка включает дополнительное заземление или использование защитного нулевого провода, количество жил увеличивается соответственно. Обычно для проходных выключателей используют кабель с четырьмя жилами – три для подключения выключателей и одну для заземления.
Для стандартной схемы с двумя проходными выключателями на одном освещении достаточно трех жил, проложенных между выключателями и к нагрузке. Если же система предусматривает установку подсветки на клавишах или другие дополнительные функции, понадобится больше жил.
При выборе кабеля важно учитывать сечение жил, соответствующее нагрузке и длине проводки, чтобы избежать перегрева и потерь напряжения. Чаще всего используют медные жилы с сечением 1,5 мм² для освещения.
Итог: для базового подключения проходного выключателя потребуется три жилы, при необходимости добавляют жилы для заземления и дополнительных функций.
Какие жилы и провода подходят для проходного выключателя
Для подключения проходного выключателя применяют медные одножильные или многожильные провода сечением от 1,5 мм² до 2,5 мм². Наиболее распространены провода марки ВВГнг или NYM с изоляцией из ПВХ, устойчивой к нагреву и механическим нагрузкам.
Количество жил в кабеле должно соответствовать схеме подключения: минимум две жилы для линии фазы (две для перекидных контактов) и одна для подключения нагрузки, итого минимум три жилы. Если используется общий нулевой провод, его можно прокладывать отдельно.
Для проходных выключателей часто используют трехжильные провода с маркировкой разных цветов: например, коричневый или черный – фаза, синий – ноль, красный – переключаемый контакт. Это облегчает монтаж и последующее обслуживание.
Многожильные провода удобны для прокладки в гофре или кабель-канале, но при подключении к клеммам выключателя желательно использовать наконечники для улучшения контакта и предотвращения расплетания жил.
Если проходной выключатель устанавливается в помещениях с повышенной влажностью или температурой, предпочтительнее использовать кабели с дополнительной защитой и негорючей изоляцией – например, ВВГнг-LS.
Провод должен выдерживать нагрузку, соответствующую току, проходящему через выключатель. Обычно достаточно провода с сечением 1,5 мм² для освещения до 3-4 кВт, при большей нагрузке рекомендуется 2,5 мм².
Подключение двух проходных выключателей: сколько жил требуется

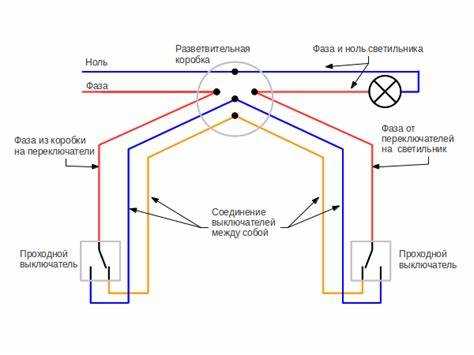

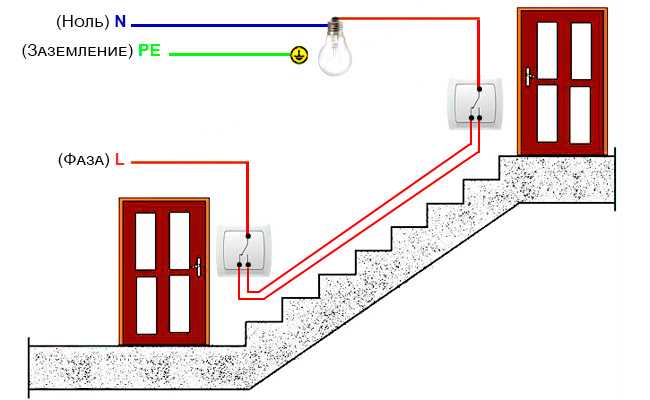

Для подключения двух проходных выключателей между собой необходимо использовать трёхжильный кабель. В этом кабеле три провода: один – фазный, два – переключающие (перекрестные). Фазный провод подключается к первому выключателю, а два переключающих провода соединяют контакты обоих выключателей, обеспечивая переключение светильника с двух точек.
Общее количество жил для такой схемы – не менее трёх. Иногда дополнительно прокладывают четвёртую жилу для заземления или нулевого провода, если это предусмотрено электрической схемой и требованиями безопасности.
Если расстояние между выключателями большое, рекомендовано использовать кабель с сечением жил не менее 1,5 мм² для снижения потерь и повышения надежности. Для освещения обычно достаточно такого сечения.
При прокладке кабеля важно правильно маркировать жилы, чтобы избежать ошибок в подключении: обычно фазный провод выделяется коричневым или красным цветом, переключающие – чёрным и серым, заземляющий – зелёно-жёлтым.
Таким образом, для подключения двух проходных выключателей потребуется минимум три жилы, из которых две выполняют роль коммутационных, а одна – подаёт фазу на первый выключатель.
Использование дополнительного провода для подсветки проходного выключателя
Для подключения подсветки проходного выключателя требуется дополнительная жила. Обычно это отдельный провод низкого напряжения, питающий светодиод или лампу индикатора. В стандартной схеме проходного выключателя используется минимум три жилы: две для переключения и одна для питания нагрузки. Подсветка требует четкого выделения отдельного провода, чтобы не нарушать основную схему.
Рекомендуется использовать провод с сечением не менее 0,5 мм² для подсветки, выполненный из медной жилы с изоляцией, соответствующей условиям эксплуатации. Этот провод подводится к фазному или нулевому проводу источника питания, в зависимости от схемы подсветки. В некоторых моделях подсветных выключателей подсветка подключается к фазе через резистор для ограничения тока.
Важно, чтобы дополнительный провод был проложен отдельно или в одной кабельной трассе с основными жилами проходного выключателя. Для удобства монтажа и последующего обслуживания стоит использовать цветовую маркировку, например, синий или белый для подсветки, чтобы исключить ошибки при подключении.
При прокладке жилы подсветки нужно учитывать длину провода и возможные потери напряжения, особенно при больших расстояниях. Оптимальное подключение предусматривает стабилизированное напряжение для подсветки, чтобы индикатор не мерцал и не создавал помех в работе основного выключателя.
Подключение дополнительного провода не изменяет количество жил для основного проходного выключателя, но увеличивает общее количество проводников в кабеле. Это важно учитывать при выборе кабельной продукции и планировании электропроводки в помещении.
Особенности прокладки кабеля с нужным количеством жил для проходного выключателя
Для подключения проходного выключателя требуется кабель с минимум тремя жилами: одна для фазы и две – для переключающих проводников (перекрестных жил). При установке двух проходных выключателей на один источник освещения используют кабель с четырьмя жилами.

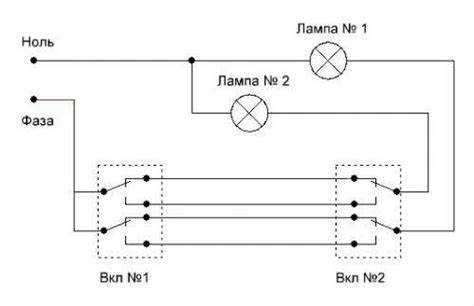

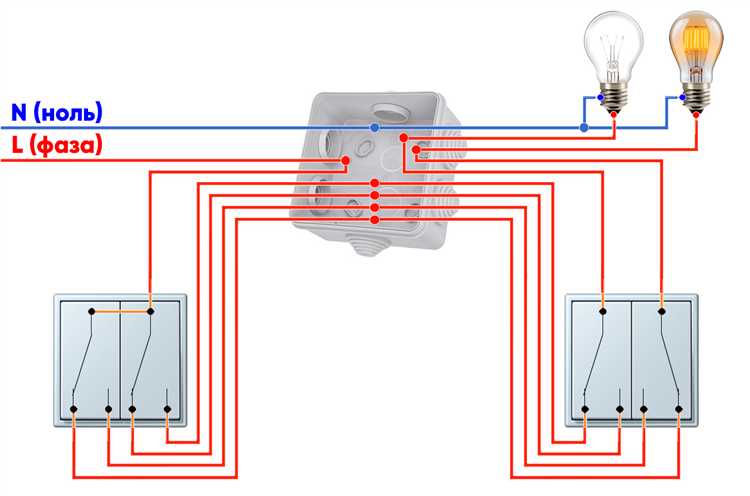

Выбор кабеля зависит от схемы подключения и количества точек управления. Для стандартной двухклавишной схемы прокладывают кабель с четырьмя жилами, чтобы обеспечить возможность переключения и питания подсветки выключателя, если она предусмотрена.
- Используйте кабель с медными жилами с сечением не менее 1,5 мм² для освещения.
- Отдавайте предпочтение многожильному кабелю для удобства монтажа и повышенной гибкости.
- Цветовая маркировка жил должна соответствовать стандартам: обычно фаза – коричневая или красная, переключающие провода – серые, белые или другие цвета, нейтраль – синяя.
При прокладке кабеля соблюдайте минимальные расстояния от силовых линий и избегайте пересечений с электроприборами, создающими помехи. Для проходных выключателей важно обеспечить непрерывность переключающих жил без повреждений изоляции.
- Прокладывайте кабель внутри штроб, в гофротрубах или кабель-каналах для защиты от механических повреждений.
- Перед подключением проверьте целостность жил и отсутствие короткого замыкания.
- Используйте подходящие клеммники или колодки для надежного соединения жил.
Соблюдение этих рекомендаций минимизирует ошибки при монтаже и обеспечит стабильную работу проходного выключателя без сбоев.
Как правильно соединять жилы между проходными выключателями

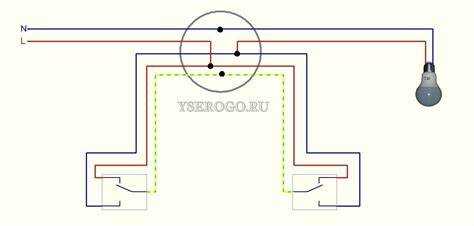

Для корректной работы проходного выключателя необходимо правильно соединить жилы проводов. Между двумя выключателями прокладывают кабель с тремя жилами: две жилы используются как переключающие, одна – общая (фаза или ноль в зависимости от схемы).
Соединение осуществляется следующим образом: к клеммам переключения одного выключателя подключают две жилы, которые идут к клеммам переключения второго выключателя. Общая жила подключается к входной клемме (фазе) первого выключателя, а от второго выключателя уже идет линия на нагрузку (светильник).
Важно выдерживать цвета проводов для удобства обслуживания: например, общая жила – коричневая или красная, переключающие – черная и серая. Если цветовой код не соблюдается, это усложнит диагностику и ремонт.

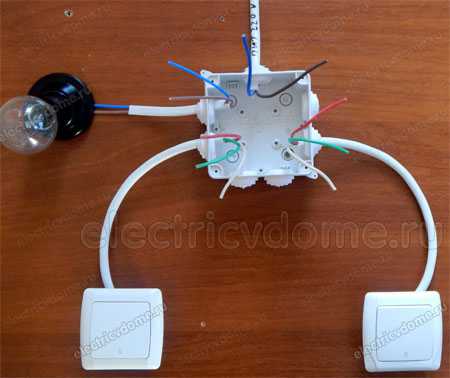

При соединении жил в распределительной коробке жилы, идущие от переключающих клемм, соединяют между собой, чтобы обеспечить непрерывность цепи. Для надежности применяют специальные клеммники или сварку с изоляцией, избегая скруток без дополнительных средств крепления.
Нельзя использовать для соединения жил проходного выключателя жилы меньшего сечения, чем предусмотрено кабелем, так как это ухудшит контакт и может вызвать перегрев.
При монтаже следует исключить возможность замыкания между жилами, обеспечив достаточную длину изоляции и правильное размещение кабеля в коробках и каналах.
Влияние количества жил на надежность работы проходного выключателя
Количество жил напрямую влияет на качество и стабильность работы проходного выключателя. Для классической схемы с двумя переключателями требуется минимум три жилы:
- Две жилы – для коммутации между переключателями (перекрестные контакты).
- Одна жила – для подачи фазы или нагрузки.
Если количество жил меньше, схема становится неполной, что ведёт к нестабильному переключению и возможным коротким замыканиям.
Использование кабеля с четырьмя жилами повышает надежность за счёт:
- Отдельной жилы для подсветки или дополнительной функции.
- Резервной жилы для будущих изменений или аварийных подключений.
- Снижения механических повреждений вследствие равномерного распределения нагрузки.
При монтаже необходимо строго соблюдать маркировку жил и надежно закреплять контакты. Использование жил одинакового сечения уменьшает нагрев и износ контактных групп.
Рекомендуется применять кабель с минимальным запасом жил, если в будущем планируется расширение функционала или установка дополнительного оборудования.
- Минимум 3 жилы для базовой работы проходного выключателя.
- 4 и более жил – для увеличения функциональности и запаса надежности.
- Использование качественного кабеля с правильным сечением жил.
- Тщательное выполнение соединений и изоляции.
Нарушение этих требований приводит к снижению срока службы выключателя и увеличению вероятности неисправностей.
Вопрос-ответ:
Сколько жил нужно для подключения одного проходного выключателя?
Для подключения одного проходного выключателя требуется минимум три жилы: две для переключения между контактами и одна для питания или нагрузки. Если предусмотрена подсветка выключателя, потребуется дополнительная жила. Обычно используют трехжильный кабель без учета подсветки.
Почему нельзя использовать двухжильный кабель для проходного выключателя?
Двухжильный кабель не обеспечивает нужного количества проводников для правильного переключения между двумя точками управления светом. Проходной выключатель требует как минимум трех жил для передачи сигнала и обеспечения работы цепи без замыканий и сбоев. Использование двух жил приведёт к неправильному функционированию или отсутствию управления с одного из выключателей.
Можно ли использовать многожильный кабель с большим количеством жил, чем необходимо?
Да, можно. Использование кабеля с большим количеством жил допускается и даже удобно для будущих изменений или дополнительных функций, например, подключения подсветки. Главное — правильно изолировать и не использовать лишние жилы без необходимости, чтобы избежать путаницы и увеличить безопасность проводки.
Как влияет качество жилы на надежность работы проходного выключателя?
Качество проводников напрямую влияет на стабильность и долговечность работы проходного выключателя. Хорошие жилы с правильным сечением обеспечивают надежное соединение, устойчивы к окислению и механическим повреждениям. Это снижает риск перегрева, коротких замыканий и сбоев в работе. Использование кабеля низкого качества или неподходящего сечения может привести к нестабильной работе и необходимости ремонта.
Какая жила должна использоваться для подсветки проходного выключателя?
Для подсветки обычно используют отдельную жилу с низким током, часто с меньшим сечением, чем основные провода. Она служит для подключения светодиода или лампы в выключателе, позволяя видеть его положение в темноте. Важно, чтобы эта жила была отдельной и не мешала работе основных цепей управления светом.
Сколько жил нужно для подключения проходного выключателя и почему?
Для подключения проходного выключателя обычно требуется трехжильный провод. Две жилы служат для передачи сигнала между двумя выключателями (их называют переключающими), а третья — это общий провод, по которому подается фаза на нагрузку или от нее. Если использовать меньшее количество жил, схема работать не будет, так как переключатели не смогут обмениваться сигналом для управления светом из разных точек. В некоторых случаях дополнительно может потребоваться четвертая жила, например, если нужен провод для подсветки выключателя. Поэтому важно заранее подобрать провод с нужным количеством жил, чтобы избежать проблем при монтаже.
