Щетки электродвигателя в углошлифовальной машине (болгарке) выполняют функцию передачи тока от неподвижной части к вращающемуся якорю. Они изготавливаются из угольно-графитовой смеси и постепенно стираются в процессе эксплуатации. При достижении минимальной длины щетки теряют контакт с коллектором, что ведет к перебоям в работе инструмента и возможному выходу из строя двигателя.
Средний ресурс щеток составляет от 50 до 120 часов работы, в зависимости от модели болгарки, качества комплектующих и интенсивности нагрузки. Если инструмент используется в пыльных условиях или с перегрузкой, срок службы щеток может сократиться в два раза. По мере износа возрастает риск искрения, перегрева коллектора и появления запаха гари.
Одним из первых признаков износа служит снижение мощности болгарки при нагрузке. Также может появиться нехарактерное искрение через вентиляционные отверстия, нестабильный запуск или полное прекращение работы. Если при осмотре длина щеток менее 5 мм, они подлежат немедленной замене. Промедление может повлечь за собой повреждение контактной группы и потребовать дорогостоящего ремонта.
Рекомендуется проверять состояние щеток каждые 20–30 часов работы, особенно если болгарка эксплуатируется профессионально. Замена выполняется парно, даже если одна щетка изношена сильнее. Установка щеток неподходящего типа может привести к неправильному контакту с коллектором и ускоренному износу.
Как визуально определить износ щеток на болгарке

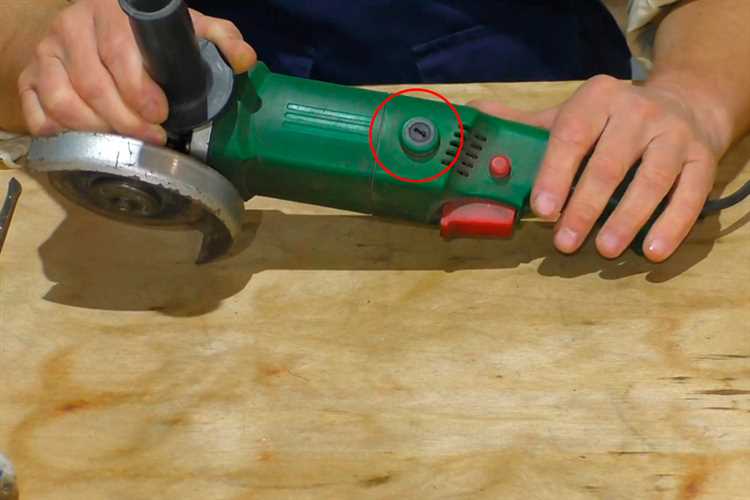

Визуальная проверка щеток электродвигателя болгарки позволяет точно определить степень их износа и необходимость замены. Для осмотра потребуется снять заднюю крышку корпуса или специальный щеткодержатель, в зависимости от конструкции модели.

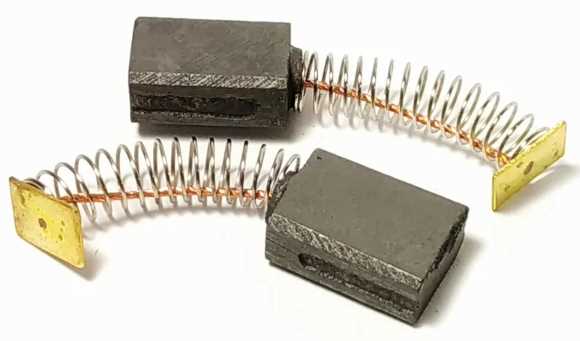

- Оценка длины щеток: стандартная рабочая длина угольных щеток – около 12–15 мм. Если остаток менее 5–6 мм, щетки подлежат замене. Некоторые производители указывают критическую длину на корпусе щетки или в документации.
- Наличие сколов и трещин: даже при достаточной длине щетки с поврежденной рабочей поверхностью считаются неисправными. Повреждения ухудшают контакт с коллектором, вызывая искрение и перебои в работе двигателя.
- Степень приработки: рабочая поверхность должна быть гладкой и повторять радиус коллектора. Неровности, сколы или следы подгорания указывают на неравномерный износ или перегрев.
- Износ пружины: при ослабленном прижатии щетки плохо контактируют с коллектором. Если пружина деформирована или потеряла упругость, необходима замена всего узла.
- Следы перегрева: потемнение, запах гари, белесый налет или оплавленный пластик в районе щеткодержателя указывают на перегрузку, при которой износ щеток ускоряется многократно.
Проверку рекомендуется проводить каждые 50–100 часов работы инструмента, особенно если он используется в пыльной среде или под высокой нагрузкой. Щетки всегда заменяются парно, даже если изношена только одна.
На какие звуки и запахи стоит обратить внимание при работе болгарки
Наличие устойчивого запаха гари свидетельствует о перегреве. При этом износ щеток может быть критическим – материал щеток перегревается и разрушается, оставляя на коллекторе угольную пыль. Особенно опасен запах горелой изоляции – это указывает на выход из строя не только щеток, но и обмоток двигателя, что требует немедленного отключения инструмента от сети.
Если в процессе работы появляется запах озона или легкий химический привкус в воздухе, это может говорить о сильном искрении, которое вызвано неровным износом или перекосом щеток. В таких случаях необходимо разобрать инструмент и визуально проверить состояние контактных поверхностей.
Игнорирование этих признаков приводит к повреждению коллектора, повышенному износу электродвигателя и необходимости дорогостоящего ремонта. Регулярная диагностика по звукам и запахам – важный элемент профилактического обслуживания болгарки.
Как меняется работа двигателя при изношенных щетках
Износ щеток напрямую влияет на стабильность электропитания коллекторного узла. При уменьшении длины щеток нарушается контакт с коллектором, что приводит к периодическим перебоям в передаче тока. Это вызывает нестабильную работу двигателя – он может внезапно снижать обороты или вовсе останавливаться при нагрузке.
Одним из характерных признаков является просадка мощности: инструмент хуже разгоняется, двигатель запускается не с первого раза или набирает обороты с задержкой. Это связано с неполноценным прохождением тока через щеточный узел, особенно при высоком сопротивлении изношенного контакта.
Появление искрения в области щеточного узла также указывает на проблемы. Чем сильнее износ, тем интенсивнее искры – они возникают из-за нестабильного контакта и сопровождаются характерным треском. В запущенных случаях искрение может стать непрерывным, приводя к повышенному нагреву коллектора и обугливанию щеток.
Изношенные щетки могут также вызвать пульсацию оборотов при постоянной нагрузке. Двигатель теряет плавность хода, что особенно заметно при резке твердых материалов. Такая нестабильность приводит к увеличению вибраций, ускоренному износу подшипников и повышенному риску поломки якоря.
Если при нажатии на кнопку пуска двигатель начинает вращаться с задержкой или вовсе не реагирует, это также может быть связано с критическим износом щеток. В некоторых случаях щетки застревают в направляющих и не обеспечивают прижатия к коллектору, что полностью блокирует запуск двигателя.
Для исключения всех вышеперечисленных проблем рекомендуется контролировать остаточную длину щеток: при снижении до 5–6 мм для большинства моделей болгарок их следует заменить, не дожидаясь полной потери контакта.
Что показывает искрение на коллекторе и как его интерпретировать
Вот как можно интерпретировать различные формы искрения:
- Интенсивное искрение по всей окружности коллектора – указывает на сильный износ щеток или ослабление их прижима. Щетки могут плохо прилегать к поверхности, из-за чего возникают микропробои и дуговые разряды.
- Искрение с одной стороны коллектора – возможен перекос или неравномерный износ одной из щеток. Также это может говорить о деформации пружины или загрязнении контактной зоны.
- Периодическое искрение с перебоями – может свидетельствовать о непостоянном контакте вследствие трещин в щетке, ослабленных креплений или поврежденного коллектора.
- Искры с одновременным запахом гари – сигнал перегрева и износа, часто сопровождается повреждением изоляции обмотки якоря. Эксплуатация в таком состоянии опасна для двигателя.
Для точной диагностики следует:
- Остановить болгарку и визуально осмотреть щетки – если они укорочены менее чем до 5–6 мм или имеют сколы, требуется замена.
- Проверить коллектор – наличие тёмных пятен, выгораний или неровностей указывает на необходимость чистки или шлифовки поверхности.
- Убедиться в равномерном прижиме щеток – пружины не должны быть ослаблены или деформированы.
Игнорирование признаков чрезмерного искрения может привести к перегреву коллектора, разрушению щеткодержателей и выходу из строя якоря. При появлении яркого или нестабильного искрения, эксплуатацию инструмента следует прекратить до устранения причин.
Как проверить щетки мультиметром без разборки
Если доступ к щеткам ограничен и нет возможности разобрать корпус, можно провести предварительную проверку их состояния мультиметром, ориентируясь на электрические параметры цепи питания двигателя.
Установите мультиметр в режим измерения сопротивления (Ом) и отключите инструмент от сети. Подключите щупы прибора к контактам вилки. При исправных щетках и замкнутом выключателе сопротивление между контактами будет в пределах от 2 до 20 Ом в зависимости от модели болгарки. Если мультиметр показывает бесконечность или значение выше 50 Ом, возможно, одна из щеток не контактирует с коллектором из-за сильного износа или перекоса.
В режиме прозвонки (звуковой сигнал) можно убедиться в наличии непрерывности цепи между обоими щетками через коллектор. Отсутствие сигнала указывает на обрыв – типично при разрушении одной из щеток или плохом прижатии к коллектору.
Дополнительно измерьте сопротивление между одним из контактов вилки и металлическим корпусом болгарки. Значение должно быть очень высоким (в идеале – выше 2 МОм), иначе возможно замыкание из-за разрушенного изолятора или разрушившейся щетки, замкнувшей на корпус.
Этот метод не даёт полной картины, но позволяет выявить критические неисправности щеточного узла до вскрытия корпуса. Если при включении наблюдаются скачки тока, нестабильный запуск или сильное искрение – замеры сопротивления подтвердят подозрения.
Сколько миллиметров должно остаться до замены щеток
Рабочая длина щеток в болгарке зависит от конкретной модели, но в среднем критическим считается износ до 5 мм. При достижении этой отметки эффективность контакта с коллектором существенно снижается, что приводит к перебоям в работе двигателя и повышенному искрению.
Производители рекомендуют менять щетки, когда их длина уменьшается до 4–5 мм. Для некоторых болгарок с более мощным мотором допустимая минимальная длина может быть около 6 мм, так как износ влияет на стабильность работы сильнее.
Щетки длиннее 10 мм считаются новыми или малоизношенными. При длине менее 4 мм риск повреждения коллектора и мотора увеличивается, что может привести к дорогостоящему ремонту.
Для точного измерения используйте штангенциркуль или линейку с делениями не менее 1 мм. Визуально ориентироваться на остаток щеток не рекомендуется, так как внешняя часть может быть обгоревшей, но внутренний графит ещё сохранён.
Регулярная проверка длины щеток, например, после 20-30 часов работы болгарки, поможет избежать поломок и продлит срок службы инструмента.
Когда замена щеток не помогает и нужна диагностика якоря
Если после замены щеток болгарка продолжает искрить, гудеть или терять мощность, причина часто кроется в неисправности якоря. В первую очередь стоит проверить состояние коллектора – его износ, глубокие царапины или выгорания могут нарушать контакт с щетками.
Диагностика якоря начинается с визуального осмотра коллектора. Поверхность должна быть ровной, без глубоких канавок и обгоревших участков. Для точной проверки используют измерение сопротивления обмоток якоря мультиметром в режиме омметра: сопротивление между соседними ламелями должно быть низким и равномерным, а между обмотками и корпусом – максимально высоким или бесконечным.
Дополнительная проверка – тест на обрыв или короткое замыкание в обмотках. Если обнаружены отклонения в сопротивлении или межвитковые замыкания, ремонт якоря требуется немедленно. В некоторых случаях возможна перезаливка обмоток, но чаще приходится менять якорь целиком.
Еще один важный признак необходимости диагностики – сильное искрение в одном конкретном месте коллектора, несмотря на новые щетки. Это указывает на повреждение либо деформацию ламелей, что нарушает равномерный контакт и приводит к быстрому износу деталей.
Если после замены щеток неисправности сохраняются, не стоит ограничиваться только заменой расходников. Обратитесь к специалистам для комплексной диагностики и замера параметров якоря, чтобы избежать дальнейших повреждений и продлить срок службы инструмента.
Какой ресурс у угольных щеток и от чего он зависит
Средний ресурс угольных щеток для болгарок варьируется от 100 до 300 часов непрерывной работы. Этот показатель зависит от нескольких ключевых факторов, влияющих на скорость износа.
Первый фактор – качество материала. Щетки из прессованного графита с добавками меди и других металлов служат дольше за счёт повышенной прочности и теплопроводности. Дешёвые аналоги из мягкого угля изнашиваются быстрее, что сокращает срок службы до 50–70 часов.
Второй – режим эксплуатации. При работе с высокими нагрузками (например, резка металла толщиной свыше 10 мм) щётки изнашиваются быстрее из-за интенсивного искрения и повышения температуры коллектора. При нагрузках в пределах рекомендованных производителем ресурс увеличивается в 1,5–2 раза.
Третий фактор – условия охлаждения. Недостаток вентиляции и перегрев двигателя ускоряет термический износ щёток. Оптимальное охлаждение поддерживает стабильную температуру коллектора и замедляет разрушение материала.
Четвёртый – техническое состояние коллектора. Неровности, износ или загрязнения коллектора приводят к неравномерному контакту щёток и увеличению искрения, что резко сокращает срок их службы. Регулярная очистка и шлифовка коллектора способствуют продлению ресурса.
Пятый фактор – качество и частота обслуживания. Своевременная замена щёток при достижении критической длины (обычно 5 мм) предотвращает повреждения якоря и обеспечивает стабильную работу инструмента.
Таким образом, ресурс щёток нельзя назвать фиксированным значением, он колеблется в зависимости от условий эксплуатации и ухода. Для максимального срока службы рекомендуется использовать оригинальные комплектующие, соблюдать режимы работы и проводить регулярное техническое обслуживание болгарки.
Вопрос-ответ:
Как визуально определить, что щетки болгарки изношены и требуют замены?
Основной признак износа — значительное уменьшение длины угольной части щетки. Если осталось менее 5 мм угля, ее следует заменить. Также важно обратить внимание на наличие трещин, сколов и неровностей на поверхности щетки. Нередко износ сопровождается появлением искр при работе инструмента и нестабильной работой двигателя.
Почему продолжительная работа с изношенными щетками вредна для болгарки?
Изношенные щетки плохо контактируют с коллектором, что вызывает искрение и повышение нагрузки на двигатель. Это приводит к перегреву якоря и коллектора, ускоренному износу подшипников и других деталей. В результате сокращается срок службы мотора и повышается риск поломки, что может потребовать дорогостоящего ремонта.
Через какой промежуток времени или после какого объема работы обычно требуется замена щеток на болгарке?
Средний ресурс щеток зависит от интенсивности и характера работы, качества щеток и модели инструмента. При регулярном использовании в бытовых условиях замена может потребоваться через 50-100 часов работы. В профессиональных условиях этот срок сокращается до 20-40 часов. При частой нагрузке и работе с жесткими материалами ресурс уменьшается.
Какие дополнительные признаки указывают на необходимость проверки и замены щеток, если визуально износ неочевиден?
Если болгарка начинает нестабильно работать — двигатель греется сильнее обычного, появляются сильные вибрации, снижается мощность, а также усиливается искрение на коллекторе, стоит проверить состояние щеток. Нередко ухудшение контакта проявляется именно через сбои в работе, даже если угольные части щеток еще не сильно стерлись.
Можно ли продлить срок службы щеток и как правильно за ними ухаживать?
Для увеличения ресурса щеток важно избегать перегрузок инструмента, не использовать болгарку с неправильно установленными или поврежденными щетками. Регулярно проверяйте коллектор на загрязнения и очищайте его при необходимости. Использование качественных оригинальных щеток и своевременная их замена предотвращают ускоренный износ и обеспечивают стабильную работу мотора.
Какие основные признаки указывают на необходимость замены щеток в болгарке?
Одним из самых заметных признаков износа щеток является нестабильная работа двигателя: болгарка может терять обороты, прерываться в работе или издавать посторонние звуки. Также важным сигналом служит усиленное искрение на коллекторе — если оно резко увеличилось и изменило цвет, это свидетельствует о том, что контакт между щетками и коллектором ухудшился. Визуально можно оценить длину щеток — если они стали значительно короче, чем при покупке, или появились трещины и сколы, это говорит о необходимости их замены. Наконец, если устройство внезапно перестало запускаться или стало работать с перебоями, это также связано с проблемами в щетках.
