Определение типа трансформатора начинается с анализа его функциональной роли в электрической цепи. Трансформаторы делятся на силовые, измерительные, импульсные, сварочные, распределительные и специальные. Каждый из них рассчитан на конкретный режим работы и имеет особенности конструкции, влияющие на область применения.
Силовые трансформаторы применяются в системах передачи и распределения электроэнергии при напряжениях от 6 до 750 кВ. Их главная характеристика – номинальная мощность, измеряемая в МВА, и тип охлаждения. Если трансформатор рассчитан на непрерывную работу в сетях высокого напряжения, то это силовой тип.
Измерительные трансформаторы тока и напряжения применяются в схемах учёта и релейной защиты. Их определяют по маркировке, наличию вторичных обмоток с номиналами 5 А или 100 В и малой мощности – до нескольких десятков ВА. Эти устройства не передают мощность в нагрузку, а только создают точную копию сигнала.
Импульсные трансформаторы используются в схемах с высокочастотной коммутацией. Их отличительные признаки – небольшой размер, ферритовый магнитопровод, рабочая частота от десятков килогерц и выше. Они применяются в блоках питания, преобразователях и импульсных зарядных устройствах.
Сварочные трансформаторы узнаются по пониженному напряжению на выходе (обычно до 60 В), большой мощности и наличию регулировки тока. Конструкция приспособлена к кратковременным нагрузкам и частым пускам. Такие трансформаторы имеют жёсткие требования к термостойкости и механической прочности.
Определение трансформатора по числу обмоток и их назначению
Если трансформатор имеет три и более обмоток, это признак многообмоточного устройства, применяемого в сложных схемах, где требуется питание нескольких независимых цепей или обеспечение дополнительной развязки. Такие трансформаторы часто используются в радиотехнике, медицинском оборудовании, контрольно-измерительных системах.

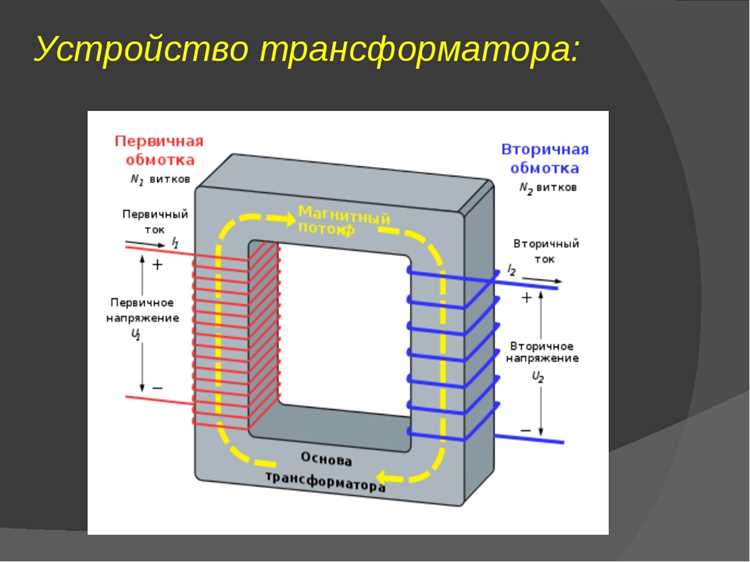

Назначение каждой обмотки можно определить по маркировке, сопротивлению и сечению провода. У первичной обмотки, как правило, больше витков и более тонкий провод. Вторичная обмотка, рассчитанная на более высокий ток, выполнена проводом большего сечения. Дополнительные обмотки нередко имеют нестандартные параметры напряжения или специализированную форму намотки.
Если на трансформаторе нет маркировки, можно использовать мультиметр для измерения сопротивления обмоток. Самая большая величина обычно соответствует первичной обмотке, меньшие значения – вторичной и дополнительным. Следует учитывать, что одинаковое сопротивление не гарантирует одинаковое назначение, и необходимо дополнительно анализировать напряжения при пробном включении с ограничением тока.

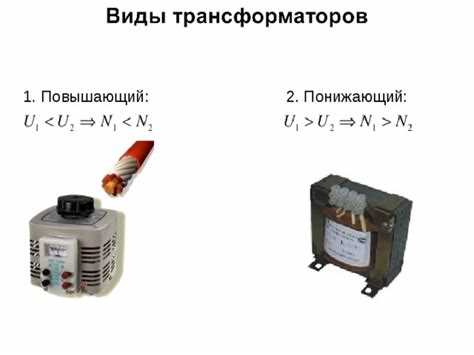

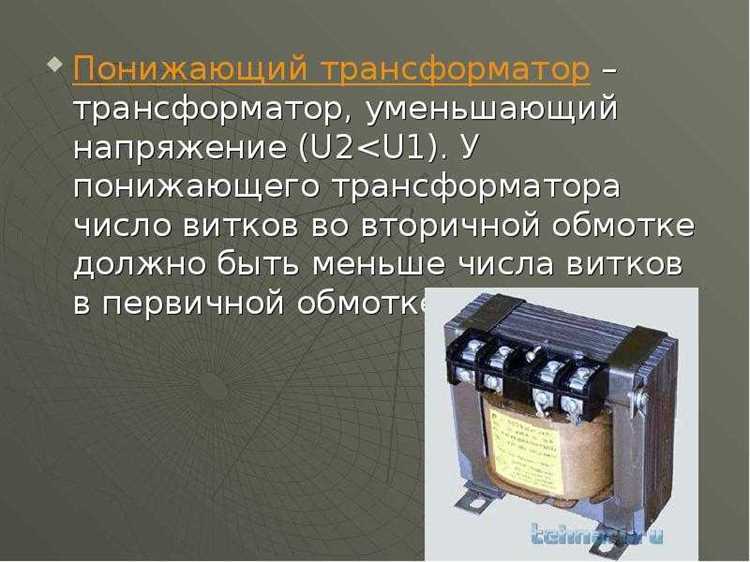

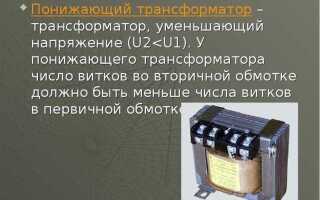

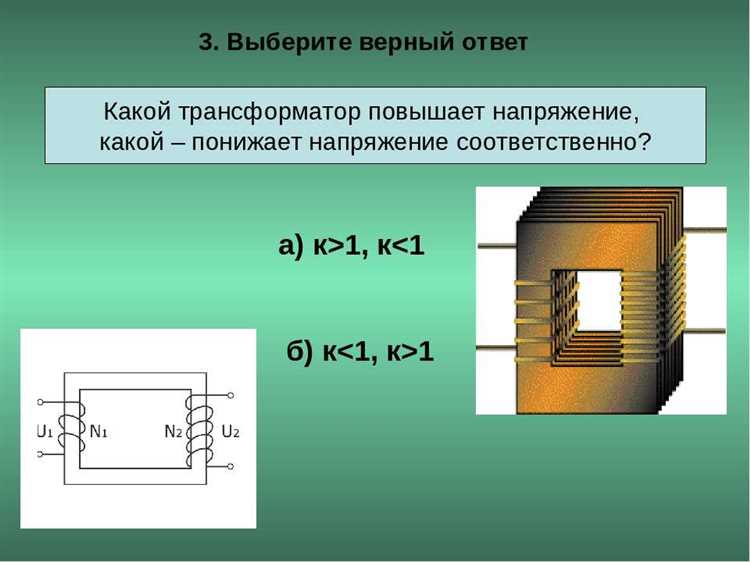

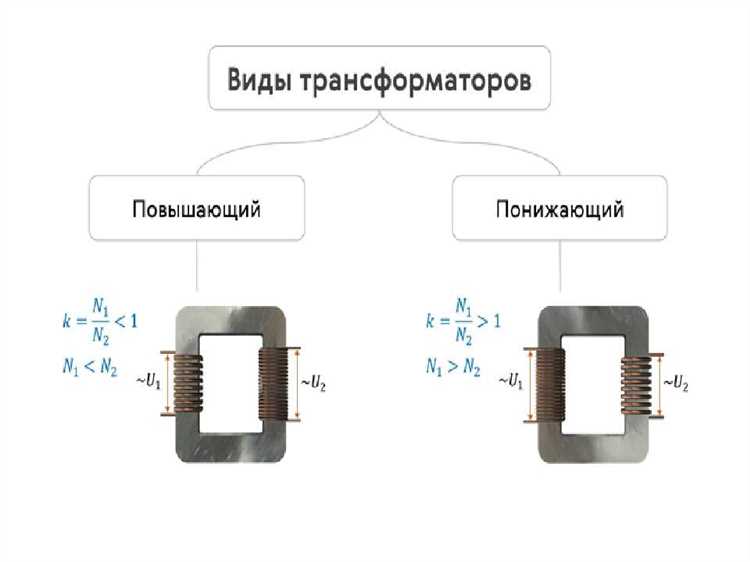

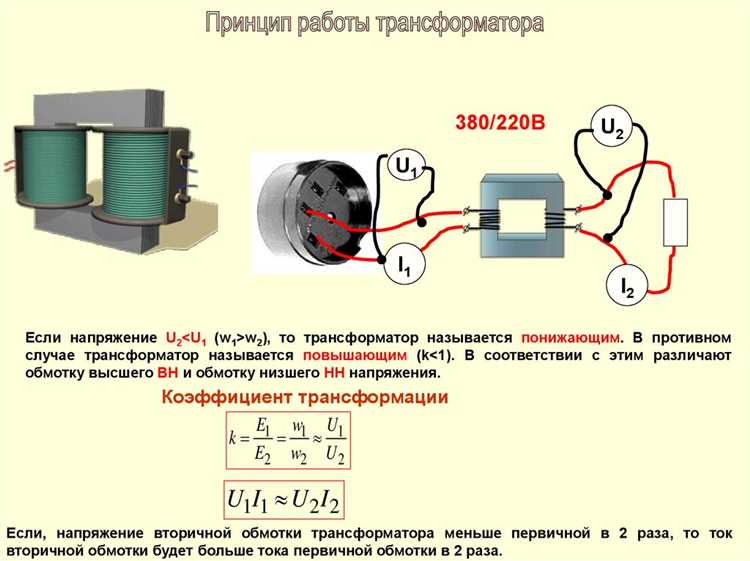

Как по напряжению понять, повышающий трансформатор или понижающий
Чтобы определить тип трансформатора по назначению, нужно сравнить его входное и выходное напряжения. Это можно сделать по маркировке на корпусе или по данным на паспортной табличке.
- Если выходное напряжение выше входного – трансформатор повышающий.
- Если выходное напряжение ниже входного – трансформатор понижающий.
Например, маркировка «220/400 В» указывает, что на первичную обмотку подаётся 220 В, а на вторичной – 400 В. Такой трансформатор используется для повышения напряжения. Если указано «400/220 В», то это понижающий трансформатор.
При отсутствии явного указания входа и выхода важно учитывать:
- Обмотка с большим числом витков рассчитана на более высокое напряжение.
- Диаметр провода у обмотки для более низкого напряжения обычно больше, поскольку через неё проходит больший ток.
В лабораторных условиях можно подключить к одной из обмоток известное напряжение (например, 12 В переменного тока) и измерить напряжение на другой обмотке. Повышение укажет на повышающий режим, снижение – на понижающий.
Отличие силовых трансформаторов от измерительных по внешним признакам
Силовые трансформаторы, как правило, значительно крупнее измерительных и устанавливаются на открытых подстанциях или в трансформаторных будках. У них массивный корпус, радиаторы охлаждения, зачастую видны патрубки системы масляного охлаждения и устройства для контроля температуры. Такие трансформаторы могут иметь несколько изоляторов с высоковольтной стороны и крепятся к фундаменту или раме из металла.
Корпуса силовых трансформаторов почти всегда оборудованы смотровыми стеклами, термометрами и клапанами сброса давления. У измерительных такие элементы отсутствуют, но может быть виден зажим заземления и маркировка класса точности.
Маркировка на шильдике силового трансформатора содержит данные о полной мощности (например, 1000 кВА), номинальном напряжении и способе охлаждения. У измерительного – указывается номинальное первичное и вторичное напряжение или ток, класс точности и допустимая нагрузка (VA).
Как определить тип трансформатора по маркировке на корпусе
Маркировка на корпусе трансформатора содержит ключевую информацию, позволяющую определить его назначение. В первую очередь обращают внимание на буквенно-цифровое обозначение, например: ТСЗ-100/10, ТПЛ-35 или НОЛ-10.
Начальные буквы указывают тип трансформатора. Буква «Т» обозначает силовой трансформатор. Комбинации вроде «ТПЛ», «ТШЛ» относятся к измерительным трансформаторам тока или напряжения. Буква «О» в начале чаще встречается у трансформаторов для освещения (например, ОСП).
Цифры после букв указывают номинальную мощность или напряжение. Например, «100/10» означает 100 кВА и 10 кВ. В трансформаторах тока может указываться номинальный первичный и вторичный ток (например, 100/5 А), что также говорит о его измерительном назначении.
Если в маркировке присутствует «З», это указывает на заливку трансформатора компаундом (например, ТСЗ). Буква «Л» указывает на наличие литой изоляции. Такие обозначения помогают определить конструктивные особенности, характерные для определённого назначения.
На корпусе также может быть указана категория климатического исполнения (например, УХЛ1) и ГОСТ. Это не определяет тип трансформатора напрямую, но позволяет понять, в каких условиях он предназначен для работы, что бывает полезно при анализе его назначения.
В случае отсутствия маркировки или при наличии только частичных данных, рекомендуется сверить найденные обозначения с каталогами производителей или нормативными документами, так как номенклатура отличается в зависимости от завода и года выпуска.
Признаки разделительных трансформаторов и область их применения
Разделительные трансформаторы используются для гальванической развязки цепей и повышения электробезопасности. Их основное назначение – предотвращение передачи высокого напряжения с первичной обмотки на вторичную при повреждении изоляции. Это особенно актуально в медицинской, лабораторной и промышленной технике.
- Отсутствие гальванической связи между обмотками. Первичная и вторичная обмотки разделены изоляцией, не имеющей общего заземления.
- Одинаковое номинальное напряжение на входе и выходе. Обычно 220/220 В или 230/230 В – это типовой признак разделительного трансформатора.
- Повышенные требования к изоляции. Между обмотками часто устанавливаются экраны, а корпус изготавливается из диэлектрических материалов или заземляется отдельно.
- Малое значение емкостной и индуктивной связи между обмотками, что снижает вероятность переноса высокочастотных помех.
- Часто отсутствует физическое соединение с контуром заземления на вторичной стороне – это обязательное условие в некоторых медицинских и лабораторных установках.
Основные области применения:
- Медицинское оборудование. Используются для защиты пациентов и персонала от поражения электрическим током. Применяются в операционных, стоматологических кабинетах и диагностических установках.
- Лаборатории и измерительные стенды. Обеспечивают изоляцию приборов от промышленной сети, предотвращая повреждение чувствительной аппаратуры при перенапряжениях.
- Промышленное оборудование. Применяются в автоматике, системах управления, где требуется изоляция логики от силовой части.
- Строительные площадки и мобильные установки. Устанавливаются в распределительных щитах для питания ручного электроинструмента в условиях повышенной опасности.
Для точного распознавания разделительного трансформатора на практике стоит обращать внимание на маркировку, которая обычно указывает одинаковые значения входного и выходного напряжений, а также наличие знака гальванической развязки.
Как по схемам подключения различать автотрансформаторы и обычные
Автотрансформатор имеет одну общую обмотку, в которой часть намоток используется одновременно как первичная и вторичная. На схеме это видно по единой линии обмотки с ответвлением, где одна часть включена в сеть, а другая – на выход. В обычном трансформаторе первичная и вторичная обмотки разделены и показаны отдельно, каждая с собственным началом и концом.
В автотрансформаторе отсутствует гальваническая развязка между входом и выходом, что отражается на схеме отсутствием разрыва между обмотками. Обычно схема содержит общий контур, а изменение напряжения происходит за счет переключения ответвлений.
У обычного трансформатора первичная и вторичная обмотки расположены независимо, без общих участков. Их на схемах часто изображают параллельно друг другу, между ними знак магнитного поля или сердечника.
Если в схеме виден только один контур с несколькими точками подключения, это признак автотрансформатора. Наличие двух раздельных контуров обмоток указывает на классический трансформатор с изоляцией между цепями.
При анализе схем подключения следует обращать внимание на количество обмоток и точки соединения. Автотрансформатор всегда имеет меньше обмоточных цепей и более компактную структуру на схеме, что влияет на его эксплуатационные характеристики.
Как по конструкции и габаритам отличить трансформатор тока от трансформатора напряжения
Трансформатор тока обычно имеет компактный цилиндрический корпус с отверстием или проёмом для прохода измеряемого проводника. Размеры такого трансформатора определяются необходимостью размещения первичной обмотки – она состоит из одной или нескольких витков самого проводника, проходящего через магнитопровод. Габариты чаще невелики, так как первичная обмотка минимальна.
Трансформатор напряжения оснащён полноценной первичной обмоткой с множеством витков, что требует увеличенного магнитопровода и корпуса. Его габариты значительно больше, чем у трансформатора тока аналогичной мощности, из-за необходимости обеспечить изоляцию высокого напряжения и расположение нескольких обмоток.
Конструкция трансформатора тока предусматривает наличие крупного отверстия или окна для прокладываемого токового проводника, чего в трансформаторах напряжения нет. Последние имеют цельный сердечник с обмотками, доступ к которым осуществляется через клеммные зажимы, но не через сквозной проём.
Масса трансформатора напряжения при одинаковой мощности заметно выше за счёт большего количества витков и толщины изоляции. Трансформатор тока легче и компактнее, так как рассчитан на прохождение высокого тока через первичную обмотку с малым числом витков.
Таким образом, наличие сквозного отверстия, меньшие габариты и массу указывают на трансформатор тока. Отсутствие окна для проводника, большие размеры и массу при высоком номинальном напряжении характерны для трансформаторов напряжения.
Как по условиям эксплуатации определить специальное назначение трансформатора
Специальное назначение трансформатора определяется условиями его работы и окружающей среды. Например, трансформаторы для взрывоопасных зон оснащаются корпусами с повышенной герметичностью и имеют соответствующую маркировку по стандартам взрывозащиты (например, Ex d, Ex e).
Для работы в условиях высокой влажности или запылённости применяются трансформаторы с защитой от проникновения пыли и воды не ниже IP54, а в особо агрессивных средах – с корпусами из нержавеющей стали или с дополнительным покрытием.
Трансформаторы, рассчитанные на эксплуатацию при экстремально низких или высоких температурах, имеют специализированные материалы изоляции и масла с повышенной термостойкостью, а также систему обогрева или охлаждения.
В условиях сильных вибраций и механических нагрузок используются трансформаторы с усиленными креплениями и конструкцией, предотвращающей смещение обмоток и повреждения магнитопровода.
Для обеспечения непрерывного питания в критически важных объектах применяют трансформаторы с резервированием обмоток и встроенными системами мониторинга температуры и состояния изоляции.
Трансформаторы для систем с частыми переключениями или нестабильным режимом работы оснащаются конструкцией с уменьшенным уровнем шума и улучшенной динамической устойчивостью, что видно по технической документации и маркировке.
Определить специальное назначение можно по техническим условиям (ТУ) и паспортным данным, где указываются конкретные параметры эксплуатации: климатическое исполнение, взрывозащита, степень защиты, режимы работы и особенности монтажа.
Вопрос-ответ:
Какие признаки указывают на то, что трансформатор предназначен для измерительных целей?
Измерительные трансформаторы обычно имеют малые габариты и оснащены дополнительными изоляционными элементами. На корпусе можно встретить обозначения, указывающие на тип и класс точности. Кроме того, у них часто присутствуют вторичные обмотки с низким номинальным напряжением или током, что позволяет безопасно подключать приборы контроля. Важным отличием является высокая точность преобразования и способность работать с малыми нагрузками без существенных искажений.
Как понять, является ли трансформатор повышающим или понижающим, если нет технической документации?
Для определения типа трансформатора по напряжению необходимо измерить напряжение на каждой из обмоток. Обмотка с большим числом витков соответствует более высокому напряжению и, следовательно, является первичной для повышающего трансформатора и вторичной — для понижающего. Если подключить известное напряжение к одной обмотке и измерить выход на другой, разница покажет, в какую сторону происходит преобразование. Также по маркировке на корпусе иногда можно найти данные о номинальных напряжениях, которые помогут понять назначение.
Какие особенности конструкции помогают отличить трансформатор тока от трансформатора напряжения?
Трансформатор тока обычно имеет меньшие размеры и конструктивно рассчитан на прохождение заданного тока через первичную обмотку, которая зачастую выполнена в виде одного или нескольких витков. Вторичная обмотка рассчитана на меньший ток, обеспечивающий безопасное измерение. В отличие от него, трансформатор напряжения имеет изолированную первичную и вторичную обмотки с большим числом витков для преобразования напряжения. Внешне трансформаторы тока чаще компактнее и имеют отверстие для пропуска силового кабеля.
Какие условия эксплуатации влияют на выбор трансформатора с особым назначением?
Особое назначение трансформатора определяется требованиями к рабочей среде и нагрузке. Например, трансформаторы для взрывозащищённых зон имеют усиленную изоляцию и герметичные корпуса. В условиях повышенной влажности или пыли используют устройства с защитой от внешних воздействий. Для работы с высокими нагрузками необходимы трансформаторы с большей мощностью и охлаждением. При нестандартных режимах работы важна способность выдерживать короткие перегрузки или нестабильное напряжение без повреждений.
