Обвязка котла отопления что это такое

Обвязка котла отопления представляет собой комплекс трубопроводов, запорной и регулирующей арматуры, а также приборов контроля, обеспечивающих безопасную и эффективную работу отопительной системы. Основная задача обвязки – корректное распределение теплоносителя, поддержание заданного давления и температуры, а также защита оборудования от перегрузок и аварийных ситуаций.

В конструкции обвязки применяются элементы, такие как насосы циркуляционные, расширительные баки, клапаны предохранительные и обратные, манометры, термометры и фильтры. Правильный подбор и установка этих компонентов напрямую влияют на долговечность котла и стабильность работы всей системы отопления.

Принципы работы обвязки базируются на обеспечении постоянного циркулирования теплоносителя с минимальными потерями тепла и давления. Для этого применяется схема с последовательным или параллельным подключением контуров, учитывающая параметры котла и особенности помещения. Использование автоматики позволяет регулировать температуру и снижать энергозатраты.

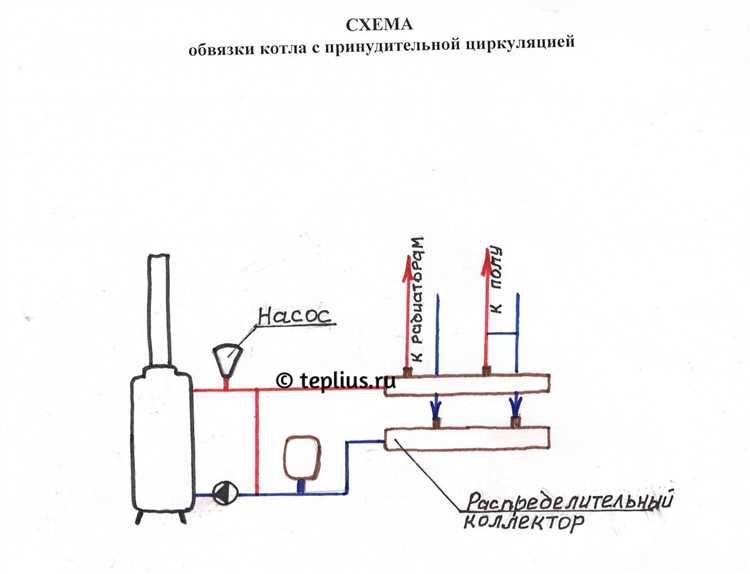

Основные компоненты обвязки котла отопления и их функции

Циркуляционный насос обеспечивает движение теплоносителя по системе, поддерживая необходимый расход и давление. Выбор насоса определяется гидравлическими характеристиками системы и мощностью котла.

Расширительный бак компенсирует изменение объема теплоносителя при нагревании, предотвращая избыточное давление. Мембрана внутри бака разделяет воду и воздух, поддерживая стабильную работу системы.

Обратный клапан предотвращает обратный ток теплоносителя, что исключает нарушение циркуляции и снижает риск гидроударов в трубопроводе.

Воздухоотводчик автоматически удаляет скопившиеся воздушные пузыри, препятствуя возникновению шумов и обеспечивая эффективный теплообмен.

Запорная арматура (краны, вентили) позволяет изолировать отдельные участки системы для технического обслуживания или ремонта без остановки всей отопительной системы.

Термометры и манометры контролируют температуру и давление в ключевых точках, что помогает поддерживать параметры работы в заданных пределах и своевременно выявлять отклонения.

Фильтры защищают насос и котел от механических загрязнений, продлевая срок службы оборудования и снижая риск аварийных ситуаций.

Обратные тройники с термостатическими клапанами регулируют подачу горячего теплоносителя, позволяя поддерживать заданный температурный режим в системе.

Теплоизоляция труб и арматуры минимизирует теплопотери, повышая общую эффективность отопления и снижая эксплуатационные затраты.

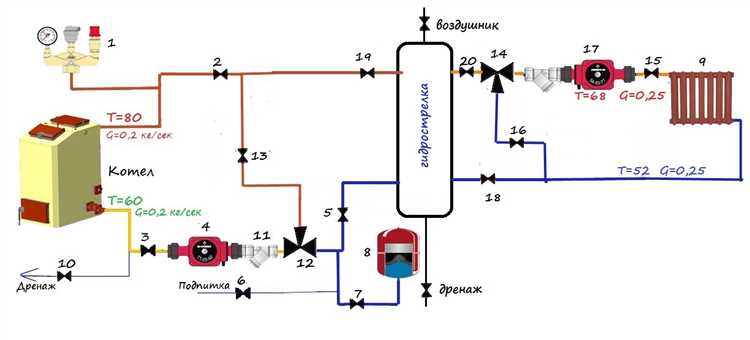

Типы схем обвязки котлов и особенности каждого варианта

Обвязка котла отопления выполняется по нескольким основным схемам, каждая из которых адаптирована под конкретные условия эксплуатации и требования системы отопления.

Простая одноконтурная схема – включает котел, циркуляционный насос, расширительный бак и группу безопасности. Используется в небольших системах с одним контуром отопления без подключения дополнительных приборов. Минимальная сложность и стоимость, но ограничена в возможностях расширения и регулировки температуры.

Двухконтурная схема с контуром ГВС – дополнительно содержит теплообменник для горячего водоснабжения. Позволяет одновременно обеспечивать отопление и горячее водоснабжение. Требует точного балансирования потоков и установки предохранительных клапанов для обеспечения безопасности и стабильности работы.

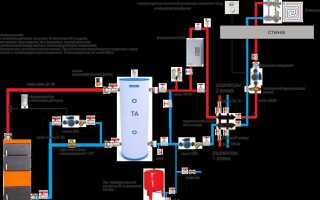

Схема с буферной емкостью – применяется при котлах с нестабильной нагрузкой или в системах с теплыми полами. Буферная емкость аккумулирует тепло, снижая количество циклов включения котла, что увеличивает ресурс оборудования и улучшает энергоэффективность. Необходима установка дополнительных датчиков температуры и трехходовых клапанов для корректного управления потоками.

Коллекторная схема – предусматривает разделение системы на несколько контуров с индивидуальным регулированием температуры и расхода. Используется в сложных системах с несколькими типами отопительных приборов (радиаторы, теплый пол, конвекторы). Требует точной настройки балансировочных клапанов и автоматизации для поддержания заданных параметров каждого контура.

Схема с подключением к солнечному коллектору или теплоаккумулятору – интегрирует альтернативные источники тепла для повышения общей эффективности системы. Включает дополнительные насосы, клапаны и контроллеры, обеспечивающие приоритет работы котла или солнечной системы в зависимости от условий эксплуатации.

Роль и выбор запорной арматуры в системе обвязки котла

Запорная арматура в системе обвязки котла обеспечивает контроль и перекрытие потоков теплоносителя, что необходимо для обслуживания, ремонта и безопасной эксплуатации оборудования.

Основные функции запорных устройств:

• Изоляция котла от системы при техническом обслуживании.
• Регулировка и перенаправление потоков теплоносителя.
• Предотвращение обратного тока и гидроударов.

Выбор запорной арматуры зависит от параметров системы и типа теплоносителя. Наиболее распространённые виды:

1. Краны шаровые. Обеспечивают быстрое и плотное перекрытие, подходят для высокотемпературных систем до 120–150 °C и давления до 16 бар. Рекомендуются для основных магистралей котла.
2. Задвижки. Применяются в системах с высоким рабочим давлением (до 25 бар) и температурами до 200 °C. Обеспечивают надежное перекрытие, но менее удобны для частого использования.
3. Обратные клапаны. Предотвращают обратный поток теплоносителя, защищая котёл от гидроударов и нарушений циркуляции.
4. Регулирующие клапаны. Позволяют плавно изменять поток теплоносителя, используются для балансировки системы и управления температурой.

При выборе запорной арматуры учитываются следующие параметры:

• Рабочее давление и температура теплоносителя.
• Материал корпуса (латунь, сталь, чугун) в зависимости от коррозионной активности среды.
• Тип присоединения (резьбовое, фланцевое, под пайку).
• Удобство эксплуатации и частота переключений.

Для систем с частым обслуживанием рекомендуется использовать шаровые краны с ручным управлением и минимальным гидравлическим сопротивлением. Задвижки целесообразны для магистралей с низкой частотой перекрытия. Обратные клапаны обязательно устанавливаются на линии обратного трубопровода.

Правильная установка и выбор запорной арматуры повышают надёжность и срок службы котла, а также обеспечивают безопасность эксплуатации системы отопления.

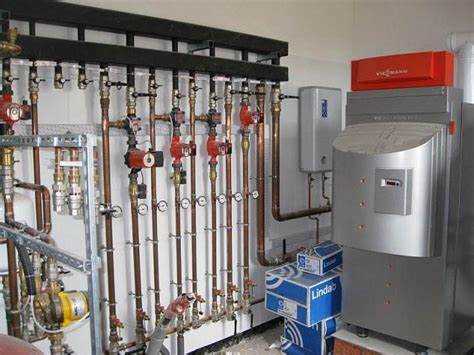

Как правильно установить расширительный бак в обвязку котла

Расширительный бак необходимо устанавливать в точке обратной линии системы отопления, ближе к котлу и после циркуляционного насоса. Это обеспечивает корректное выравнивание давления и предотвращает образование воздушных пробок.

Для подключения бака используют тройник или специальный патрубок с запорной арматурой. Желательно предусмотреть шаровой кран перед баком для возможности отключения при техническом обслуживании.

Расширительный бак должен быть закреплен жестко и располагаться в горизонтальном положении, чтобы мембрана работала корректно и не деформировалась.

Перед монтажом бака проверяют и при необходимости накачивают предварительное давление воздуха в мембране, обычно это значение соответствует давлению системы, но чуть ниже рабочего давления котла (обычно на 0,1-0,2 бар меньше).

Подключение бака к системе должно осуществляться через обратный клапан или редукционный клапан, чтобы избежать обратного течения теплоносителя и сохранить давление в баке стабильным.

Место установки должно обеспечивать легкий доступ для проверки давления и обслуживания. Установка в нижних точках контура нежелательна из-за риска скопления грязи и осадка внутри бака.

После монтажа проводят проверку герметичности соединений и тестируют систему на давление, чтобы убедиться в правильности установки и отсутствии утечек.

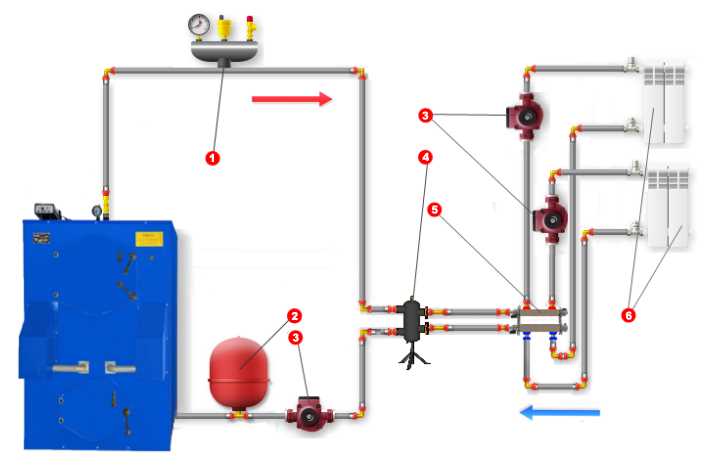

Принцип работы циркуляционного насоса в обвязке отопления

Циркуляционный насос обеспечивает постоянное движение теплоносителя по системе отопления, создавая необходимое давление для преодоления гидравлического сопротивления труб и радиаторов. Он подключается после котла и прокачивает воду или незамерзающую жидкость через контур отопления.

Работа насоса основана на электромеханическом приводе, который вращает крыльчатку внутри корпуса. Крыльчатка создает центробежную силу, которая заставляет теплоноситель двигаться от входа к выходу насоса, формируя стабильный поток.

Оптимальная скорость циркуляции выбирается исходя из тепловой нагрузки системы и гидравлических потерь. Слишком высокая скорость приводит к излишнему шуму и ускоренному износу оборудования, а низкая – к недостаточному прогреву помещений.

Современные насосы оснащаются регулируемыми скоростями или автоматикой, позволяющей адаптировать подачу теплоносителя под текущие условия, что повышает энергоэффективность и продлевает срок службы системы.

Для предотвращения выхода насоса из строя важна правильная установка: устройство должно быть смонтировано так, чтобы исключить воздушные пробки и обеспечить легкий доступ для технического обслуживания.

Рекомендуется установка фильтра перед насосом для защиты от загрязнений, способных повредить крыльчатку и подшипники. Также необходим монтаж обратного клапана для предотвращения обратного течения при выключении насоса.

При выборе насоса учитывается давление системы, диаметр труб и требуемая производительность по объему теплоносителя в литрах в минуту или кубометрах в час.

Назначение и устройство предохранительных клапанов в системе

Предохранительный клапан обеспечивает защиту отопительной системы от избыточного давления, возникающего при перегреве или неисправностях. Его основная задача – сброс избыточного давления, чтобы предотвратить разрыв труб, повреждение котла и других компонентов.

Конструкция клапана состоит из корпуса, запорного механизма и регулируемой пружины. Корпус выполнен из прочного металла, устойчивого к коррозии и высоким температурам. Внутри находится седло с затвором, который удерживается в закрытом положении пружиной, заданной на определённое давление срабатывания.

Когда давление в системе превышает установленный предел (обычно 1,5–3 бар для бытовых котлов), сила давления преодолевает сопротивление пружины, и клапан открывается, выпуская избыточное теплоноситель. После снижения давления клапан автоматически закрывается, восстанавливая герметичность.

Для правильной работы клапана важна его установка в точке, максимально близкой к котлу и на высоте, исключающей попадание воздуха или загрязнений. Рекомендуется использовать клапаны с возможностью регулировки давления и наличием слива для отвода воды в безопасное место.

Регулярная проверка работоспособности и отсутствие механических повреждений обязательны для поддержания безопасности. Засорение или поломка клапана может привести к аварийным ситуациям, поэтому при замене стоит выбирать изделия, соответствующие техническим параметрам системы и стандартам качества.

Методы подключения котла к отопительным контурам и их отличия

Подключение котла к отопительной системе зависит от схемы разводки и особенностей помещения. Основные методы подключения включают последовательное, параллельное и коллекторное подключение.

• Последовательное подключение характеризуется подачей теплоносителя от котла по одному трубопроводу через все отопительные приборы последовательно. Этот метод прост в реализации, но имеет ограничение по длине контура и неравномерный прогрев радиаторов – первые устройства нагреваются сильнее, чем последующие.

• Параллельное подключение предусматривает отдельный подвод теплоносителя к каждому отопительному прибору. Такое подключение обеспечивает равномерное распределение тепла, позволяя регулировать температуру в каждой комнате независимо. Однако оно требует большего количества труб и запорной арматуры.

• Коллекторное подключение

Выбор метода подключения зависит от объема системы, характеристик котла и требований к управлению теплом. Для небольших систем с одним-двумя радиаторами допустимо последовательное подключение. В домах с несколькими зонами отопления предпочтительнее коллекторная схема с возможностью точной регулировки.

При подключении следует учитывать:

1. Гидравлическое сопротивление трубопроводов и оборудования – чем выше сопротивление, тем сложнее обеспечить равномерный поток.
2. Наличие балансировочных клапанов для равномерного распределения теплоносителя.
3. Возможность подключения циркуляционного насоса в правильном месте для создания необходимого напора.
4. Расположение расширительного бака и обратных клапанов для защиты от гидроударов.

Правильный выбор метода подключения и грамотное выполнение обвязки гарантируют эффективную работу котла, равномерный прогрев помещений и снижение энергозатрат.

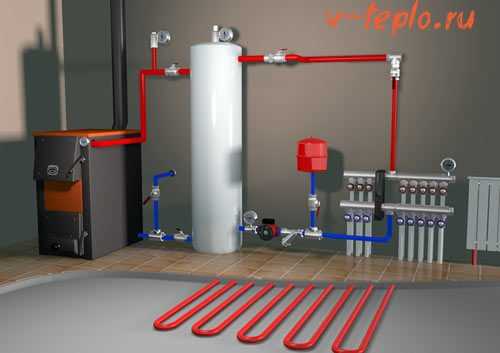

Типичные ошибки при монтаже обвязки и способы их предотвращения

Ошибка №1: Неправильный выбор диаметра труб и фитингов. Слишком узкие трубы создают гидравлическое сопротивление, что снижает эффективность циркуляции теплоносителя. Необходимо использовать трубы, соответствующие расчетному расходу и мощности котла.

Ошибка №2: Отсутствие или неправильная установка обратного клапана. Без обратного клапана происходит обратный ток воды, что ведет к нестабильной работе системы и ускоренному износу оборудования. Обратный клапан устанавливается сразу после циркуляционного насоса в направлении потока.

Ошибка №3: Отсутствие или неправильное расположение воздухоотводчиков. Воздух в системе приводит к шумам и снижению теплоотдачи. Автоматические воздухоотводчики монтируются в верхних точках контура, а ручные – в доступных местах для обслуживания.

Ошибка №4: Неправильное подключение расширительного бака. Расширительный бак должен устанавливаться на подаче с котла до циркуляционного насоса. Ошибка монтажа приводит к быстрому выходу бака из строя и нестабильному давлению в системе.

Ошибка №5: Игнорирование запорной арматуры. Отсутствие шаровых кранов или вентилей затрудняет ремонт и обслуживание обвязки. Следует предусмотреть запорную арматуру до и после котла, а также на основных ответвлениях.

Ошибка №6: Недостаточное крепление трубопроводов. Вибрация и тепловое расширение вызывают повреждение соединений. Используйте специальные хомуты и компенсаторы для фиксации и гашения вибрации.

Ошибка №7: Пренебрежение гидравлическим балансом. Без балансировочных клапанов поток воды распределяется неравномерно, вызывая перегрев одних контуров и недогрев других. Балансировочные устройства монтируются на ответвлениях для регулировки расхода.

Ошибка №8: Неправильная последовательность подключения элементов обвязки. Нарушение схемы приводит к снижению КПД и возможным авариям. Следует строго соблюдать монтажную схему производителя котла и рекомендации проектировщика.

Вопрос-ответ:

Что входит в состав обвязки котла отопления и какую функцию выполняет каждый элемент?

Обвязка котла включает трубопроводы подачи и обратки, циркуляционный насос, расширительный бак, запорную арматуру и систему безопасности (например, предохранительный клапан). Трубопроводы обеспечивают движение теплоносителя по системе. Насос поддерживает циркуляцию, расширительный бак компенсирует изменение объёма жидкости при нагреве, а запорная арматура позволяет отключать отдельные участки для обслуживания. Система безопасности предотвращает аварийные ситуации, сбрасывая избыточное давление.

Какие схемы подключения котла к отопительной системе используются и в чем их отличия?

Существует несколько вариантов подключения: одноконтурное, двухконтурное и с использованием гидравлической стрелки. Одноконтурная схема подходит для подачи тепла только в отопительный контур. Двухконтурная обеспечивает подачу тепла и горячей воды. Гидравлическая стрелка служит для балансировки потоков и разделения циркуляции котла и отопления, что повышает стабильность работы и упрощает настройку. Выбор зависит от типа котла и требований к системе.

Зачем нужен расширительный бак и где его лучше установить в системе обвязки?

Расширительный бак компенсирует увеличение объёма теплоносителя при нагревании, предотвращая избыточное давление. Лучше всего устанавливать его на обратной линии, максимально близко к котлу и выше точки максимального уровня системы. Это позволяет эффективно сглаживать перепады давления и минимизировать риск гидроударов. При отсутствии или неправильном размещении бака давление в системе может резко возрастать, что приводит к повреждениям оборудования.

Как определить правильный диаметр труб и мощность циркуляционного насоса при обвязке котла?

Диаметр труб выбирают, исходя из необходимого расхода теплоносителя и скорости движения жидкости, чтобы избежать чрезмерных потерь давления и шума. Обычно для котлов средней мощности используются трубы диаметром 25-32 мм. Мощность насоса рассчитывают по расходу и высоте подъёма, учитывая сопротивление системы (труб, фитингов, радиаторов). Правильно подобранный насос обеспечивает стабильную циркуляцию и экономию электроэнергии, а неправильно — перебои в работе и повышенный износ оборудования.

Какие ошибки чаще всего встречаются при монтаже обвязки котла и как их избежать?

Распространённые ошибки включают неправильный уклон трубопроводов, недостаточное количество или неправильное размещение запорной арматуры, отсутствие воздухоотводчиков и неправильное подключение расширительного бака. Такие ошибки приводят к воздушным пробкам, неравномерному распределению тепла и риску гидроударов. Чтобы избежать проблем, необходимо строго соблюдать проектные схемы, устанавливать все элементы согласно техническим требованиям и проверять систему на герметичность и балансировку после монтажа.
