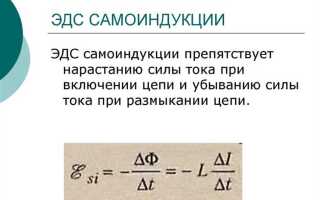

Электродвижущая сила самоиндукции (ЭДС самоиндукции) возникает в проводнике при изменении тока, проходящего через него, и зависит от ряда параметров, напрямую влияющих на характеристики магнитного поля. Одним из ключевых факторов является скорость изменения силы тока. Чем быстрее нарастает или уменьшается ток в цепи, тем больше ЭДС самоиндукции возникает в обмотке.
Существенное влияние оказывает индуктивность проводника, которая зависит от его геометрии, количества витков, площади поперечного сечения и магнитной проницаемости материала сердечника. Например, у катушки с ферромагнитным сердечником индуктивность в десятки и даже сотни раз выше, чем у аналогичной воздушной.
Также важна форма обмотки – плотная намотка с минимальными зазорами увеличивает взаимную связь между витками, усиливая результирующее магнитное поле. Наличие замкнутого магнитопровода, например в виде тороидального сердечника, способствует концентрации магнитного потока и снижает его потери в окружающей среде, тем самым увеличивая ЭДС.
Учитывать следует и температурные условия, поскольку сопротивление проводников возрастает с ростом температуры, снижая эффективность изменения тока и тем самым ослабляя самоиндукцию. Использование проводов с низким температурным коэффициентом сопротивления помогает стабилизировать величину ЭДС в реальных условиях эксплуатации.
Для точного управления ЭДС самоиндукции рекомендуется использовать расчётные методы с привлечением эмпирических данных по используемым материалам и конфигурациям обмоток. Это особенно актуально в высокочастотных устройствах, где значение самоиндукции критично для надёжности и точности работы цепей.

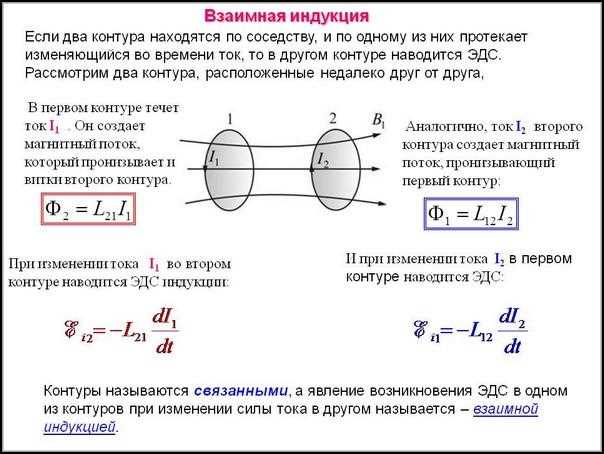

Как изменение силы тока влияет на ЭДС самоиндукции
ЭДС самоиндукции прямо пропорциональна скорости изменения силы тока в замкнутом контуре. При резком увеличении или уменьшении тока в катушке индуктивности происходит быстрое изменение магнитного потока, что вызывает значительную ЭДС самоиндукции, направленную против этого изменения (в соответствии с законом Ленца).
Математически зависимость выражается формулой: ε = -L·(dI/dt), где ε – ЭДС самоиндукции, L – индуктивность катушки, dI/dt – скорость изменения силы тока. Чем выше производная тока по времени, тем больше индуцируемая ЭДС. При постоянном токе (dI/dt = 0) ЭДС самоиндукции отсутствует.
Для минимизации паразитных ЭДС в электронных схемах важно избегать резких скачков тока. Это достигается с помощью ограничения скорости коммутации, использования сглаживающих фильтров и выбора компонентов с подходящей индуктивностью. В импульсных цепях необходимо учитывать возможные перенапряжения, вызванные высокой ЭДС самоиндукции при обрыве цепи с током высокой плотности.
При проектировании катушек и дросселей следует учитывать, что крутые фронты изменения тока могут привести к пробою изоляции или перегреву, особенно в мощных цепях. Расчётные модели должны включать временные характеристики тока, чтобы точно оценить максимальные значения ЭДС и спланировать защиту цепи.
Зависимость ЭДС самоиндукции от индуктивности контура

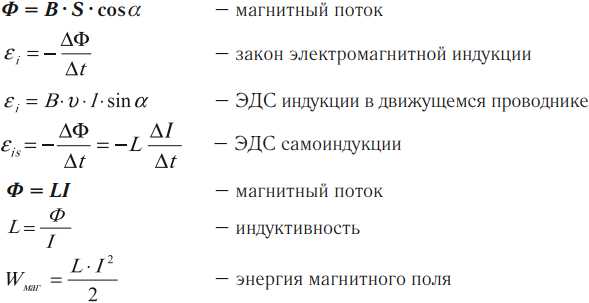

Индуктивность контура – ключевой параметр, определяющий величину ЭДС самоиндукции. Она отражает способность проводника с током создавать собственное магнитное поле и противодействовать его изменениям. Из уравнения ЭДС самоиндукции видно, что:
ε = -L × (dI/dt),
где L – индуктивность в генри, dI/dt – скорость изменения тока. Чем больше значение L, тем выше создаваемая ЭДС при прочих равных условиях.
Индуктивность зависит от следующих характеристик цепи:
- Геометрия проводника: чем длиннее и уже витки катушки, тем выше индуктивность.
- Число витков: индуктивность пропорциональна квадрату количества витков.
- Наличие сердечника: ферромагнитный материал значительно увеличивает L за счёт высокой магнитной проницаемости.
- Расположение витков: плотная укладка уменьшает рассеивание магнитного потока и повышает индуктивность.
Для повышения ЭДС самоиндукции в технических устройствах рекомендуется:
- Использовать катушки с ферритовыми или железными сердечниками.
- Увеличивать число витков при сохранении компактных размеров обмотки.
- Оптимизировать форму катушки: соленоидная конфигурация даёт большую индуктивность, чем плоская спираль.
Пониженная индуктивность, наоборот, ограничивает ЭДС, что может быть полезно в цепях, где необходимо минимизировать помехи от резких скачков тока.
Роль формы и размеров проводника в изменении ЭДС
Геометрические параметры проводника напрямую влияют на величину ЭДС самоиндукции. При прочих равных условиях увеличение длины провода приводит к росту индуктивности, что, в свою очередь, увеличивает ЭДС. Это связано с тем, что более длинный провод создает более обширное магнитное поле, изменяющееся при изменении тока.
Форма проводника определяет конфигурацию магнитного поля. Например, при свертывании провода в катушку (соленоид) наблюдается значительное усиление самоиндукции. Внутри соленоида линии магнитной индукции становятся более концентрированными, и значение ЭДС возрастает пропорционально количеству витков и площади поперечного сечения катушки.
Сечение проводника также играет важную роль.
Влияние скорости изменения тока на величину ЭДС

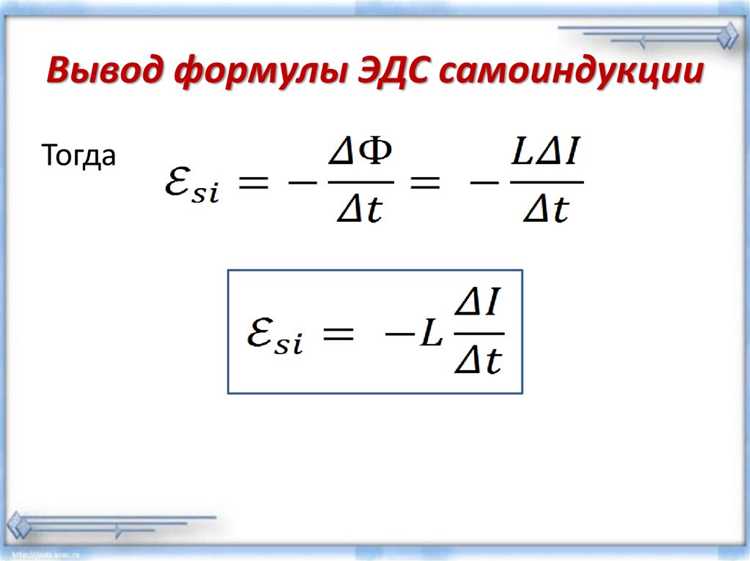

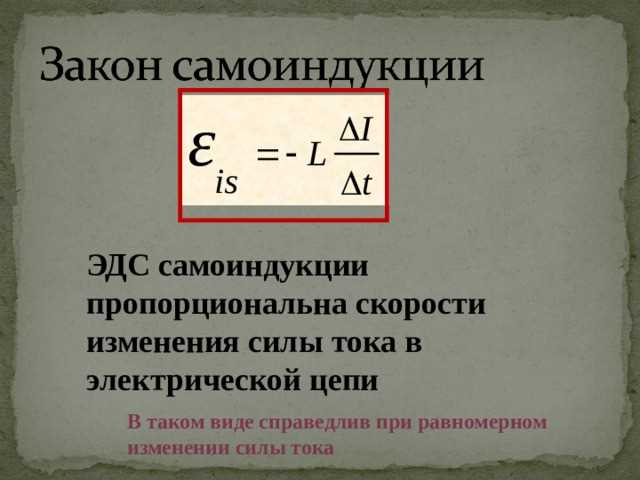

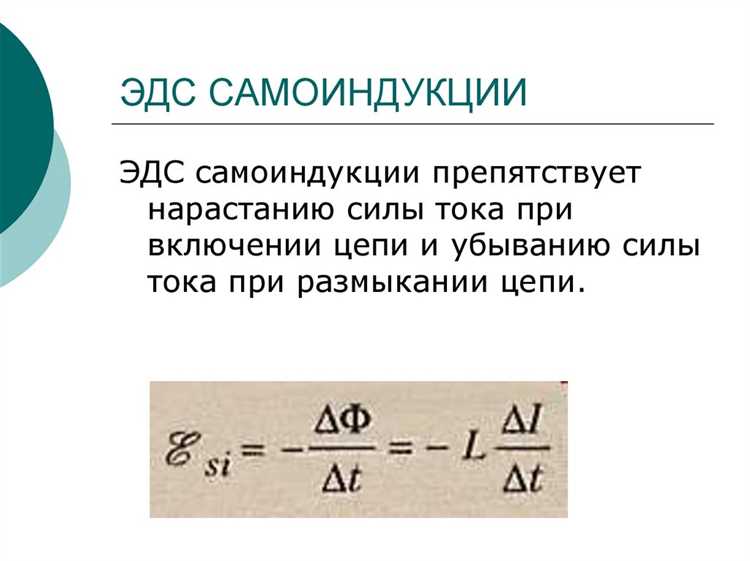

ЭДС самоиндукции прямо пропорциональна скорости изменения силы тока в проводящем контуре. Согласно закону самоиндукции, величина индуцированной ЭДС определяется выражением:
ε = –L · (dI/dt)
где:
- ε – ЭДС самоиндукции,
- L – индуктивность контура,
- dI/dt – производная силы тока по времени, то есть скорость её изменения.
Чем резче изменяется ток, тем выше возникает ЭДС. Это особенно важно при переключениях в электрических цепях, когда ток изменяется скачкообразно. В таких ситуациях индуктивные элементы (катушки, соленоиды) могут создавать импульсы ЭДС, способные повлиять на стабильность работы других компонентов схемы.
При проектировании устройств с быстрой коммутацией следует учитывать следующие рекомендации:
- Использовать демпфирующие цепи (например, RC или RCD), чтобы ограничить резкие изменения тока и снизить пиковые значения ЭДС.
- Снижать скорость коммутации ключевых элементов (транзисторов, тиристоров), если допустимо по техническим условиям.
- Выбирать компоненты с рассчитанным запасом по максимально допустимой ЭДС, особенно в цепях с высоким коэффициентом dI/dt.
В импульсных источниках питания и преобразователях напряжения управление скоростью изменения тока становится ключевым фактором для минимизации паразитной ЭДС, снижения потерь и повышения надёжности системы.
Как материал проводника влияет на самоиндукцию
Материал проводника определяет удельное сопротивление и магнитную проницаемость, от которых зависит величина самоиндукции. Чем ниже сопротивление, тем меньше потери энергии при изменении тока, а значит, сильнее выражены индукционные эффекты.
Для медных и алюминиевых проводников характерна высокая проводимость, что способствует быстрому изменению тока и, как следствие, более выраженной ЭДС самоиндукции при тех же условиях. Однако у меди выше плотность и меньше удельное сопротивление, что делает её предпочтительной для контуров с высокой добротностью.
При использовании ферромагнитных материалов (например, железа) для создания проводников или размещения их в ферромагнитной оболочке, наблюдается резкое увеличение индуктивности. Это связано с тем, что магнитная проницаемость железа превышает аналогичный показатель меди или алюминия в тысячи раз. Возникающее при этом усиление магнитного поля вокруг проводника увеличивает величину создаваемой ЭДС самоиндукции при изменении тока.
Для контуров, где критична стабильность индуктивных характеристик, применяют материалы с минимальной температурной зависимостью, такие как сплавы никеля с хромом (например, нихром). Они обеспечивают предсказуемость параметров в условиях нагрева.
Выбор материала должен учитывать как электрические, так и магнитные свойства. В условиях высокочастотной работы предпочтение отдают материалам с малой скин-глубиной, чтобы уменьшить сопротивление переменному току и избежать потерь, ослабляющих эффект самоиндукции.
Влияние сердечника на значение ЭДС самоиндукции
Сердечник существенно увеличивает индуктивность катушки за счет повышения магнитной проницаемости среды внутри витков. Магнитная проницаемость сердечника, в сравнении с воздухом, может быть в сотни и тысячи раз выше, что ведет к усилению магнитного потока и, соответственно, росту ЭДС самоиндукции.
Материал сердечника влияет не только на величину ЭДС, но и на динамику её изменения. Ферромагнитные сердечники обладают нелинейной зависимостью магнитной проницаемости от напряжённости магнитного поля, что вызывает искажения индуктивности при больших токах и приводит к появлению гистерезиса.
Для точного расчёта ЭДС самоиндукции необходимо учитывать удельные характеристики материала сердечника: коэффициент магнитной проницаемости, потери на гистерезис и вихревые токи. Железо с низкими потерями и кремнистая сталь часто используются для минимизации энергетических потерь и повышения стабильности индуктивности.
Размеры сердечника влияют на распределение магнитного поля. Увеличение сечения сердечника снижает магнитное сопротивление, что повышает индуктивность и ЭДС самоиндукции. При этом длина сердечника должна соответствовать конструкции катушки, чтобы исключить утечки магнитного потока.
Использование сердечников с воздушными зазорами позволяет регулировать величину индуктивности и ЭДС самоиндукции, предотвращая насыщение материала и стабилизируя рабочие характеристики цепи.

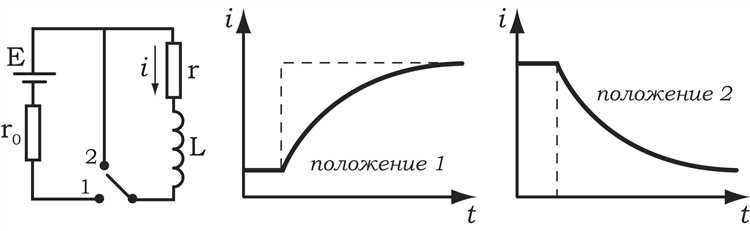

Как сопротивление цепи связано с ЭДС самоиндукции
ЭДС самоиндукции возникает в цепи при изменении тока и пропорциональна скорости этого изменения и индуктивности контура. Сопротивление цепи напрямую влияет на величину тока и скорость его изменения, что отражается на значении ЭДС самоиндукции.
Высокое сопротивление ограничивает ток, снижая скорость его изменения, следовательно, уменьшает ЭДС самоиндукции. При низком сопротивлении ток изменяется быстрее, что приводит к росту ЭДС. Это объясняется законом индукции Фарадея, где ЭДС пропорциональна производной тока по времени: E = -L (dI/dt).
Рекомендуется учитывать сопротивление при проектировании индуктивных цепей, чтобы контролировать динамику ЭДС. Например, добавление последовательного резистора снижает резкие скачки тока и уменьшает пиковые значения ЭДС, что важно для защиты компонентов от перенапряжений.
В цепях с малыми сопротивлениями и значительной индуктивностью возникают колебания и перенапряжения, что требует применения гашения или демпфирования с помощью резисторов. Таким образом, сопротивление играет роль регулятора амплитуды и формы ЭДС самоиндукции.
Вопрос-ответ:
От каких параметров зависит величина ЭДС самоиндукции в цепи?
Величина ЭДС самоиндукции определяется несколькими факторами: скоростью изменения силы тока, индуктивностью контура и особенностями магнитного поля. Чем быстрее меняется ток, тем больше ЭДС. Индуктивность зависит от формы и размеров проводника, количества витков, а также от материала сердечника. Все эти параметры влияют на способность контура создавать магнитный поток, который порождает ЭДС самоиндукции.
Как изменение материала проводника отражается на значении ЭДС самоиндукции?
Материал проводника влияет на сопротивление и магнитные свойства цепи. Проводники с меньшим сопротивлением позволяют току изменяться быстрее, что может привести к повышению ЭДС самоиндукции. Кроме того, материалы с магнитными свойствами (например, ферромагнитные сердечники) увеличивают индуктивность, усиливая магнитный поток и, соответственно, величину ЭДС. Важно учитывать, что сами проводники без сердечника слабо влияют на индуктивность, но при использовании магнитных материалов эффект становится заметнее.
В чем заключается роль скорости изменения тока в формировании ЭДС самоиндукции?
ЭДС самоиндукции пропорциональна скорости изменения тока в цепи. Если ток меняется медленно, то и ЭДС будет небольшой. При быстром изменении тока наводится более сильное противодействующее напряжение, так как изменение магнитного потока происходит интенсивнее. Таким образом, именно скорость изменения силы тока выступает прямым фактором, влияющим на величину индуцированной ЭДС.
Каким образом форма и размеры проводника влияют на индуктивность и ЭДС самоиндукции?
Форма и размеры проводника определяют, насколько эффективно создаётся магнитный поток вокруг него. Например, катушка с большим числом витков и малым диаметром создает более концентрированное магнитное поле, что повышает индуктивность. Большая длина проводника и изменение площади витков также меняют магнитные характеристики цепи. В результате изменения геометрии проводника изменяется индуктивность, а значит, и величина ЭДС самоиндукции, возникающей при изменении тока.
Как присутствие сердечника влияет на величину ЭДС самоиндукции в катушке?
Сердечник из ферромагнитного материала значительно увеличивает магнитную проницаемость контура, что ведет к усилению магнитного потока при том же токе. Это повышает индуктивность катушки, а значит и величину ЭДС самоиндукции. Сердечник концентрирует магнитные силовые линии, уменьшая потери магнитного поля в окружающем пространстве. В результате при быстром изменении тока ЭДС самоиндукции возрастает по сравнению с катушкой без сердечника.
Какие физические параметры напрямую влияют на величину ЭДС самоиндукции в электрическом контуре?
Величина ЭДС самоиндукции зависит от индуктивности контура и скорости изменения тока в нём. Индуктивность определяется геометрией проводника (формой, размерами), его материалом, а также наличием и свойствами магнитного сердечника. Чем выше индуктивность, тем сильнее создаётся ЭДС, препятствующая изменению тока. Скорость изменения тока влияет на величину возникающей ЭДС: при быстром нарастании или падении тока ЭДС возрастает, а при медленных изменениях уменьшается. Таким образом, основными параметрами являются индуктивность и скорость изменения тока.
Как материал проводника и сердечника воздействуют на самоиндукцию в катушке?
Материал проводника влияет на сопротивление цепи, что косвенно отражается на динамике изменения тока и, следовательно, на ЭДС самоиндукции. Более важное влияние оказывает материал сердечника. Ферромагнитные сердечники обладают высокой магнитной проницаемостью, что значительно увеличивает индуктивность катушки. Это ведёт к росту ЭДС самоиндукции при том же изменении тока. Без сердечника или с немагнитным материалом индуктивность существенно ниже, а ЭДС уменьшается. Таким образом, использование материалов с высокой магнитной проницаемостью позволяет повысить самоиндукцию, изменяя магнитное поле внутри катушки.
