Плотность тока в чем измеряется

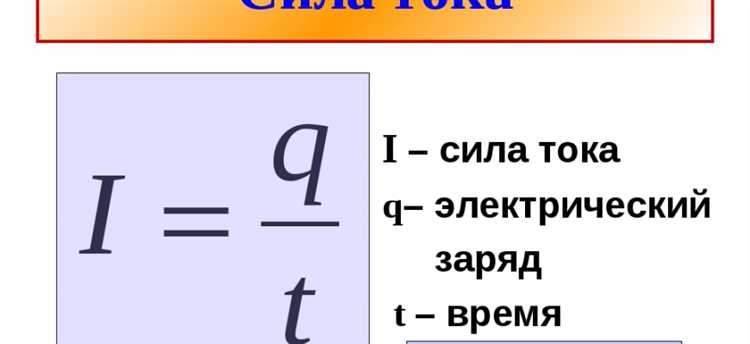

Плотность тока – это физическая величина, показывающая, как распределён электрический ток по поперечному сечению проводника. Её принято обозначать символом J и рассчитывать по формуле: J = I / S, где I – сила тока в амперах (А), S – площадь поперечного сечения проводника в квадратных метрах (м²). Таким образом, единицей измерения плотности тока в Международной системе единиц (СИ) является ампер на квадратный метр (А/м²).

В практических задачах, особенно в микроэлектронике и радиотехнике, используются также производные единицы: А/мм² и мА/мм². Например, для оценки рабочих режимов кремниевых кристаллов или проводников на платах важно знать, что превышение плотности тока выше 10⁶ А/м² может привести к электромиграции и разрушению структуры.

При расчётах в области силовой электроники рекомендуют использовать А/мм² для повышения точности, особенно при проектировании кабельных трасс и шинопроводов. Для меди допустимая рабочая плотность тока составляет порядка 3–6 А/мм² в условиях естественного охлаждения, при принудительном охлаждении – до 10–15 А/мм².

Выбор правильной единицы измерения и понимание её масштаба критично для оценки тепловых потерь, подбора сечения проводников и предотвращения аварийных режимов. Плотность тока напрямую влияет на температуру нагрева материалов и долговечность всей электрической системы.

Как определить размерность плотности тока по закону Ома

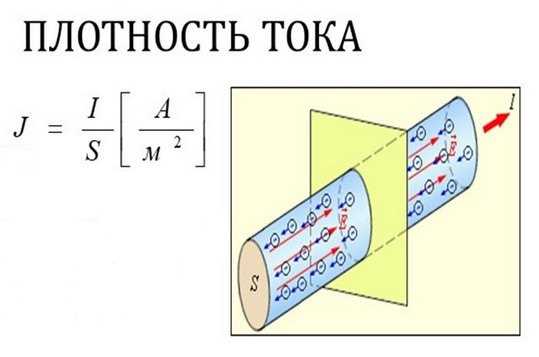

Плотность тока обозначается как j и определяется отношением силы тока I к площади поперечного сечения проводника S: j = I / S. Чтобы найти размерность плотности тока, нужно использовать закон Ома в дифференциальной форме: j = σE, где σ – проводимость, E – напряжённость электрического поля.

Напряжённость E измеряется в вольтах на метр (В/м), а проводимость σ – в сименсах на метр (См/м). Подставляя единицы измерения: j = См/м × В/м = (А/В)/м × В/м = А/м².

Следовательно, размерность плотности тока – ампер на квадратный метр (А/м²). Эта единица указывает, какой ток протекает через единичную площадь проводника.

Для проверки размерности можно воспользоваться ещё одной формой закона Ома: j = I / S. Сила тока измеряется в амперах, площадь – в квадратных метрах. Деление ампер на квадратные метры также даёт А/м².

Какие единицы измерения плотности тока используются в СИ

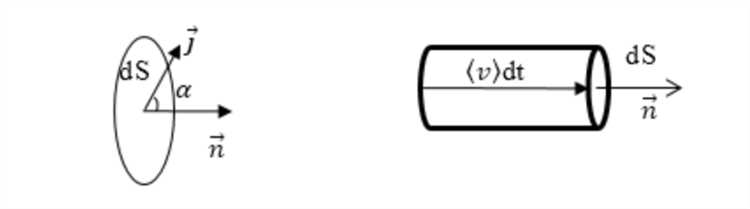

В системе СИ плотность тока измеряется в амперах на квадратный метр (А/м²). Эта единица отражает силу тока, проходящего через единичную площадь поперечного сечения проводника перпендикулярно направлению тока.

1 А/м² означает, что через площадь 1 м² проходит ток в 1 ампер. Если площадь уменьшается, а ток остаётся постоянным, плотность тока увеличивается. Это критически важно при проектировании проводников, чтобы избежать перегрева.

При расчётах в микро- и наноэлектронике часто используют производные единицы: миллиамперы на квадратный миллиметр (мА/мм²) или амперы на квадратный микрометр (А/μм²), но они приводятся к СИ путём пересчёта. Например, 1 мА/мм² = 10⁶ А/м².

Для электромагнитных расчётов важно учитывать, что высокая плотность тока приводит к росту тепловых потерь, поэтому при превышении 10⁶ А/м² требуется активное охлаждение или использование материалов с высокой теплопроводностью.

Чем ампер на квадратный метр отличается от ампера на квадратный миллиметр

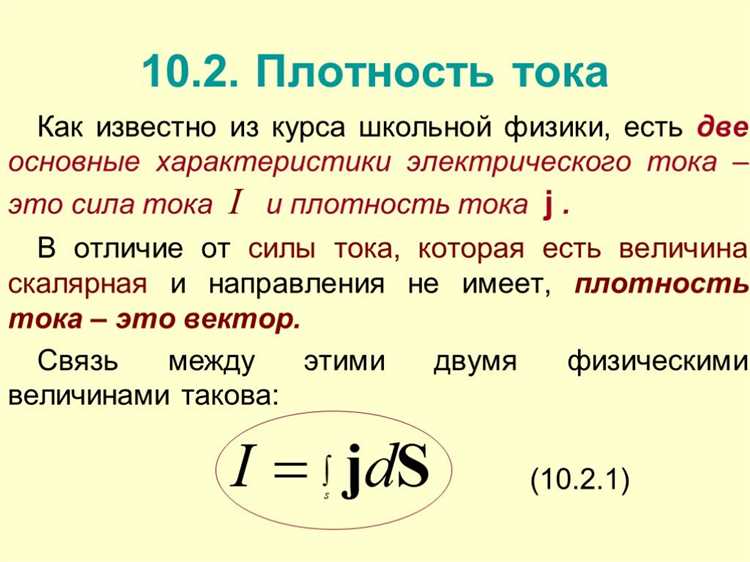

При расчётах в силовой электронике и энергетике предпочтительнее использовать А/мм², поскольку токи в реальных проводниках достигают значительных значений даже при относительно малых площадях сечения. Например, медный провод сечением 2 мм², пропускающий ток 10 А, имеет плотность тока 5 А/мм² или 5 000 000 А/м². Использование А/мм² позволяет быстрее оценить нагрев и допустимую нагрузку без лишнего пересчёта.

А/м² применяется в научных расчетах, моделировании и при описании процессов в микроскопических структурах, где площадь задаётся в квадратных метрах. Например, в физике плазмы или при анализе распределения тока в больших токопроводящих поверхностях использование А/м² упрощает интеграцию по площади.

Для практической инженерии важно помнить, что допустимая плотность тока для меди составляет примерно 6–10 А/мм² при нормальных условиях. Использование А/м² здесь может ввести в заблуждение из-за масштабности значений. Поэтому при проектировании печатных плат, кабелей и шин предпочтительно указывать плотность в А/мм².

Выбор единицы зависит от масштаба задачи. В макроэлектронике удобнее А/мм², в расчетах на уровне материалов – А/м². Прямой пересчёт: 1 А/мм² = 10⁶ А/м², 1 А/м² = 10⁻⁶ А/мм².

Как переводить единицы измерения плотности тока между разными системами

Для точного перевода между этими единицами нужно учитывать квадратные соотношения между единицами длины:

Для перевода необходимо умножить или разделить значение на соответствующий коэффициент. Например, если плотность тока составляет 2 А/мм², то в СИ это будет 2 000 000 А/м². Если задано 5 А/см², результат в СИ – 50 000 А/м².

При работе с данными в разных источниках важно всегда проверять, к какой системе они относятся. В старой технической документации могут встречаться CGS-единицы, и требуется ручной пересчет. Ошибки при переводе могут привести к неверным расчетам допустимой токовой нагрузки и перегреву проводников.

Где применяются нестандартные единицы измерения плотности тока

В электронной микроскопии и наноэлектронике применяется плотность тока, выраженная в амперах на квадратный нанометр (А/нм²). Это необходимо при моделировании электрических полей в структурах с размерами менее 10 нм, где стандартные единицы теряют актуальность из-за высокой концентрации тока на ограниченной площади.

В области ускорительной техники, например в ионных источниках, используют миллиампер на квадратный миллиметр (мА/мм²), так как пучки заряженных частиц характеризуются высокой плотностью тока на малой площади, и требуются точные расчёты для оптимизации фокусировки и предотвращения повреждений мишеней.

При исследовании электровзрывных процессов в металлургии и микросварке плотность тока выражается в гигамперах на квадратный метр (ГА/м²). Такие величины позволяют учитывать экстремальные условия, при которых происходят фазовые переходы и интенсивное испарение материала.

В биофизике и медицинской инженерии, например при моделировании электрической стимуляции тканей, используется микроампер на квадратный сантиметр (мкА/см²). Эта единица важна для оценки безопасных уровней воздействия тока на клетки и ткани, особенно в нейростимуляторах и электрокардиостимуляторах.

Как плотность тока влияет на выбор проводника по сечению

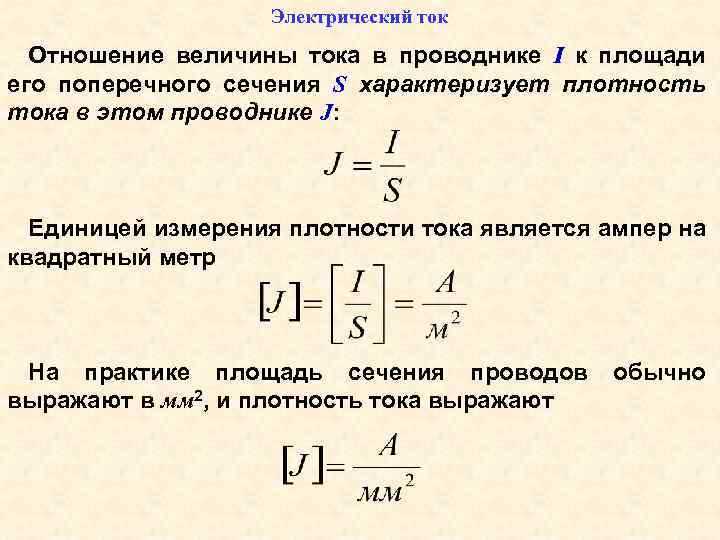

Плотность тока, измеряемая в амперах на квадратный миллиметр (А/мм²), напрямую определяет минимально необходимое сечение проводника. При превышении допустимой плотности тока проводник перегревается, что снижает срок его службы и может привести к аварийным ситуациям.

Для медных проводников оптимальное значение плотности тока в бытовых условиях составляет 2–6 А/мм², в зависимости от условий прокладки и температуры окружающей среды. Для алюминиевых – обычно 1,5–4 А/мм². При расчетах учитывается максимальный длительный ток, который должен пройти через проводник без превышения допустимой температуры изоляции.

Если выбранное сечение провода слишком мало, повышение температуры увеличивает сопротивление, что приводит к дополнительным потерям энергии и риску повреждения изоляции. Для обеспечения безопасности и эффективности всегда следует учитывать специфику эксплуатации: метод прокладки, тип изоляции и температурные режимы.

При выборе сечения проводника по плотности тока рекомендуется использовать нормативные документы и стандарты, где указаны максимально допустимые значения. Например, для силовых линий и электроприборов важно обеспечить запас по сечению для исключения перегрева при пиковых нагрузках.

Таким образом, плотность тока является ключевым параметром при определении сечения проводника, напрямую влияющим на надежность и долговечность электрической сети.

Как измерить плотность тока на практике с помощью амперметра и формул

Для определения плотности тока необходимо измерить силу тока и площадь поперечного сечения проводника. Сила тока измеряется амперметром, включённым последовательно в электрическую цепь.

Пошаговый алгоритм измерения:

1. Подключите амперметр последовательно к исследуемому участку цепи, чтобы получить точное значение тока I в амперах (А).
2. Измерьте диаметр или размеры поперечного сечения проводника с помощью штангенциркуля или микрометра. Если сечение круглое, вычислите площадь S по формуле S = π(d/2)², где d – диаметр в метрах.
3. Если сечение прямоугольное, умножьте ширину на толщину, получив площадь в квадратных метрах (м²).
4. Вычислите плотность тока j, разделив силу тока на площадь сечения: j = I / S. Результат будет в амперах на квадратный метр (А/м²).

Для повышения точности измерений учтите:

• Используйте амперметр с классом точности не ниже 1, особенно при малых токах.
• Площадь сечения измеряйте с точностью до сотых миллиметра, чтобы минимизировать ошибку при вычислении.
• Проводник должен иметь однородное сечение на участке измерения.
• Измерения проводите при стабильном токе без пульсаций и скачков.

Пример: если амперметр показывает 3 А, а диаметр круглого провода равен 2 мм (0.002 м), площадь будет S = π × (0.001)² = 3.14×10⁻⁶ м². Плотность тока j = 3 / 3.14×10⁻⁶ ≈ 955000 А/м².

Вопрос-ответ:

В каких единицах обычно измеряется плотность тока?

Плотность тока измеряется в амперах на квадратный метр (А/м²). Это показывает, сколько электрического тока проходит через единицу площади поперечного сечения проводника.

Почему для плотности тока используют именно амперы на квадратный метр, а не просто амперы?

Амперы показывают силу электрического тока, но не учитывают площадь, через которую этот ток проходит. Плотность тока учитывает не только количество заряда, но и площадь сечения, что позволяет точнее описывать распределение тока внутри проводника и оценивать его влияние на материалы.

Можно ли измерять плотность тока в других единицах, кроме А/м²?

В редких случаях для плотности тока используют амперы на квадратный сантиметр (А/см²), особенно в микросхемах и малых устройствах. Однако базовая единица в международной системе — ампер на квадратный метр.

Как измеряют площадь поперечного сечения проводника для расчёта плотности тока?

Площадь сечения измеряют обычно с помощью инструментов для измерения размеров провода, например штангенциркуля, или рассчитывают по диаметру, если сечение круглое. Для прямоугольного сечения используют ширину и высоту. Полученные размеры позволяют вычислить площадь в квадратных метрах.

Какая связь между плотностью тока и нагревом проводника?

Чем выше плотность тока, тем больше энергии рассеивается в проводнике в виде тепла. Это связано с сопротивлением материала: при прохождении большого тока через маленькую площадь сечения возрастает выделение тепла, что может привести к перегреву и повреждению.

В каких единицах обычно измеряется плотность тока?

Плотность тока выражается в амперах на квадратный метр (А/м²). Это связано с тем, что плотность тока показывает, сколько электрического тока проходит через единицу площади поперечного сечения проводника. Иногда для удобства используют амперы на квадратный сантиметр (А/см²), особенно в инженерных расчетах.
