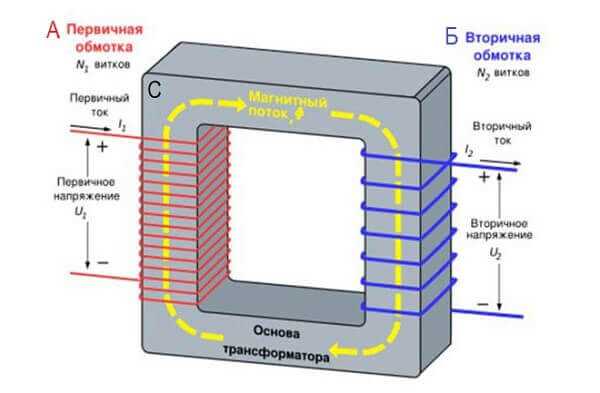

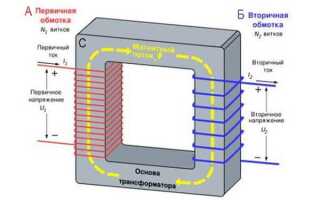

Почему гудит трансформатор при работе

Характерный гул трансформатора – это результат электромагнитных процессов, возникающих даже при его штатной эксплуатации. Основной источник звука – это магнитострикционные колебания сердечника, вызванные изменением размеров магнитного материала под действием переменного магнитного поля. При частоте питающей сети 50 Гц основной тон шума составляет 100 Гц, а его интенсивность зависит от конструкции и состояния устройства.

Материал сердечника, толщина и качество изоляции между пластинами, технология сборки – всё это влияет на уровень шума. Повышенный гул может наблюдаться у трансформаторов с сердечниками из низкокачественной стали или при нарушении плотности прессовки пакета. Особое внимание следует уделять зазорам между пластинами: даже незначительное расслоение усиливает вибрации и акустические потери.

Шум также усиливается при ослаблении креплений, неправильной установке на виброизолирующую площадку или износе амортизаторов. В ряде случаев дополнительным источником звука выступает обмотка, особенно при неплотной намотке или ослаблении пропитки. Проверка затяжки крепёжных элементов и состояния изоляционных прокладок – обязательный этап регламентного обслуживания.

Наличие шума при нормальной нагрузке не всегда говорит о неисправности, но требует регулярного мониторинга. При резком изменении тембра или появлении нехарактерных вибраций следует исключить ослабление конструктивных элементов или появление локальных магнитных насыщений в сердечнике.

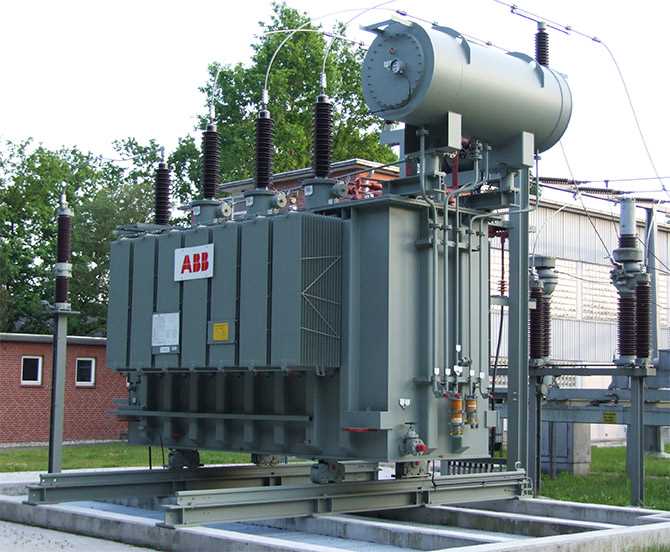

Что вызывает механические колебания обмоток при включении нагрузки

При подаче нагрузки на трансформатор в обмотках возникает электромагнитная сила, вызывающая их механическое перемещение. Это явление связано с действием переменного магнитного поля, создающего пульсирующие усилия, направленные на сближение витков и магнитных элементов конструкции.

Основной причиной вибраций является магнитострикция – изменение размеров сердечника и металлических частей под воздействием магнитного поля. В момент включения нагрузки ток резко возрастает, что вызывает скачок электромагнитных усилий, действующих на проводники обмоток.

К ключевым факторам, усиливающим механические колебания, относятся:

• Неплотная фиксация обмоток, особенно в зонах продольной и радиальной поддержки;
• Отсутствие адекватных прокладок между витками и слоями, что позволяет им свободно двигаться под нагрузкой;
• Наличие резонансных частот, совпадающих с частотой электромагнитных колебаний;
• Износ или деформация крепёжных элементов, ослабляющих жёсткость конструкции;
• Несимметричное распределение тока между фазами, провоцирующее неравномерное силовое воздействие.

Для снижения уровня вибраций важно:

1. Жёстко закреплять обмотки на стадии производства и в процессе технического обслуживания;
2. Применять демпфирующие материалы с высокой стойкостью к нагрузкам и температуре;
3. Регулярно проверять геометрию сердечника и состояние межвитковых прокладок;
4. Исключать резонансные режимы путём изменения конструкции или частоты работы трансформатора.

Игнорирование этих аспектов приводит не только к усилению шума, но и к ускоренному износу изоляции и риску электрических повреждений. Механические колебания обмоток – это не просто звуковой эффект, а признак неблагополучия в конструктивной стабильности трансформатора.

Как наводки магнитного поля вызывают вибрации корпуса

Магнитное поле, создаваемое токами в обмотках трансформатора, пронизывает не только сердечник, но и окружающее пространство, включая металлический корпус. При этом на отдельных участках корпуса возникают вихревые токи, которые индуцируются переменным магнитным потоком. Эти токи создают локальные магнитные поля, взаимодействующие с основным полем трансформатора, что приводит к действию переменных электромагнитных сил на стенки корпуса.

Вибрации возникают в результате периодического притяжения и отталкивания металлических элементов под действием этих сил. Особенно подвержены этому эффекту элементы с недостаточной жесткостью – панели с большой площадью, крышки, опорные конструкции. Частота колебаний соответствует удвоенной частоте питающего напряжения (100 Гц при 50 Гц в сети), что обусловлено квадратичной зависимостью электромагнитной силы от тока.

Снижение вибрационного шума достигается установкой демпфирующих прокладок, заземлением отдельных металлических деталей, экранированием магнитных потоков и усилением корпуса в потенциально подверженных участках. Дополнительный эффект даёт точечная сварка между панелями и применение антивибрационных покрытий, способных поглощать механическую энергию волн.

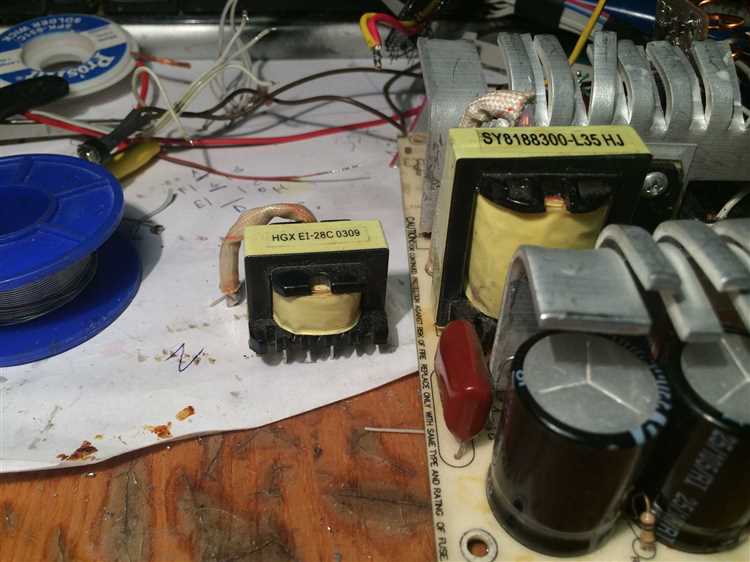

Почему магнитострикция сердечника приводит к гулу

Эти вибрации передаются на конструкцию трансформатора, включая бак и крепежные элементы. Особенно интенсивные колебания наблюдаются в участках с максимальной плотностью магнитного потока, например, в ярмах и стыках шихтованных листов. Даже микроскопические изменения длины отдельных пластин, порядка 10⁻⁶–10⁻⁵ м, при их совокупной площади дают заметный акустический эффект.

Гул становится сильнее, если пластины сердечника плохо прижаты, есть зазоры или не обеспечена должная параллельность укладки. Кроме того, повышенное содержание нелинейных гармоник в токе усиливает магнитострикционные колебания. Особенно чувствительны к этому трансформаторы с сердечниками из стали с высоким уровнем остаточной намагниченности.

Для снижения шума необходимо применять холоднокатаную ориентированную сталь с минимальными магнитострикционными коэффициентами, использовать пропитку шихты или клеевое соединение листов, а также обеспечивать плотное сжатие пакета сердечника. Уменьшение намагничивающей силы и качественное заземление конструкции также снижает амплитуду акустических колебаний.

Влияние неплотной сборки элементов на акустический шум

Неплотная сборка элементов трансформатора приводит к возникновению паразитных механических колебаний, которые усиливают акустический шум. Особенно чувствительны к этому сердечник и обмоточные конструкции. При недостаточном прижатии магнитопровода отдельные листы набора начинают вибрировать под действием переменного магнитного потока, создавая гул в диапазоне 100–150 Гц.

Если зазоры между элементами конструкции не устранены на этапе сборки, появляются резонансные эффекты. Так, ослабленные крепления ярма или боковых прессующих планок увеличивают подвижность частей корпуса, вызывая дополнительную вибрацию. В условиях длительной эксплуатации слабое крепление обмоток приводит к их смещению и ударным нагрузкам при изменении тока нагрузки.

Для снижения уровня шума необходимо обеспечить равномерное механическое давление на все элементы пакета магнитопровода и жесткую фиксацию всех конструктивных деталей. Использование резьбовых соединений с моментом затяжки, соответствующим техническим требованиям, и межвитковых прокладок с демпфирующими свойствами позволяет существенно уменьшить уровень акустических колебаний.

На практике особое внимание уделяется герметичности сборки в зонах контакта магнитопровода и баковых стенок. Даже небольшой люфт между ними может служить источником высокочастотных дрожащих звуков, особенно заметных в ночное время при сниженной нагрузке. Для устранения таких эффектов применяют виброизолирующие прокладки и усиливающие распорные элементы.

Роль переменного тока в формировании звуковых колебаний

Источник звуковых колебаний в трансформаторе напрямую связан с переменным током, питающим обмотки. При прохождении тока через проводники создаётся переменное магнитное поле, которое с частотой 50 Гц (или 60 Гц в некоторых странах) периодически изменяет направление. Это поле индуцирует механические колебания в магнитопроводе и обмотках, особенно при наличии слабозакреплённых или подвижных элементов.

Одним из основных эффектов является магнитострикция: под действием переменного магнитного поля происходит периодическое изменение размеров ферромагнитных материалов. Это приводит к вибрациям с частотой, кратной частоте питающего тока – как правило, преобладает вторая гармоника (100 Гц), что и воспринимается как характерный гул.

Дополнительно, переменный ток вызывает чередующиеся силы Ампера между витками обмоток. При высоких токах и в условиях резонанса эти силы могут вызывать локальные вибрации, усиливающиеся при плохом креплении обмоток или некачественной изоляции. Такие механические движения передаются на корпус и усиливаются через жёсткие элементы конструкции.

Для снижения шума, вызванного переменным током, применяются меры по увеличению механической прочности узлов, пропитке обмоток компаундами и использованию немагнитных прокладок для разрыва вибрационных каналов. Контроль частоты и формы тока, например, при применении преобразователей, также может снижать уровень акустических колебаний.

Как температура трансформатора влияет на характер шума

Температурный режим трансформатора оказывает прямое влияние на интенсивность и спектр акустического шума. При нагреве происходит термическое расширение металлических компонентов, включая сердечник и крепёжные элементы. Это может изменять механическое напряжение в конструкции и, как следствие, влиять на амплитуду вибраций, особенно в области магнитострикционных колебаний.

С повышением температуры увеличивается электрическое сопротивление обмоток, что приводит к росту потерь мощности и, как следствие, к дополнительному нагреву. Эти изменения могут смещать рабочую точку магнитного насыщения, усиливая пульсации магнитного потока и создавая более выраженные акустические колебания, особенно на частотах, кратных основной.

Нестабильный тепловой режим способен вызывать разгерметизацию мест сварки или ослабление болтовых соединений. В этом случае корпус начинает резонировать на собственных частотах, усиливая определённые участки звукового спектра. Особенно это проявляется в режимах суточного прогрева и охлаждения, когда тепловые деформации меняются наиболее резко.

Для стабилизации уровня шума рекомендуется обеспечить равномерное охлаждение трансформатора и не допускать локального перегрева, особенно в зонах соединений сердечника и креплений обмоток. Использование температурных датчиков в критических узлах позволяет своевременно выявлять участки, подверженные перегреву и акустической нестабильности.

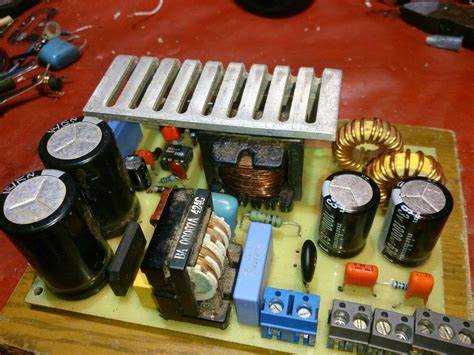

Связь частоты питающей сети с уровнем звука

Частота питающей сети напрямую влияет на акустический шум трансформатора за счет изменения магнитострикционных и электромагнитных процессов в сердечнике и обмотках.

• Стандартные частоты 50 Гц и 60 Гц вызывают характерные пиковые вибрации сердечника с удвоенной частотой – 100 и 120 Гц соответственно. Именно на этих гармониках сосредоточена основная часть шума.
• Повышение частоты питания обычно ведет к увеличению амплитуды магнитострикции, что усиливает механические колебания стали сердечника и, как следствие, повышает уровень звука.
• При работе трансформатора на нестандартных или переменных частотах, например, в промышленности с частотным регулированием, наблюдается изменение спектра шумовых колебаний и возможное появление дополнительных гармоник, что может вызвать резонансные эффекты.

Рекомендуемые меры для снижения шума, связанного с частотой:

1. Оптимизация конструкции сердечника с учетом рабочей частоты для минимизации магнитострикционных деформаций.
2. Использование магнитомягкой стали с низким коэффициентом магнитострикции, адаптированной под конкретную частоту сети.
3. Применение дополнительных демпфирующих прокладок и креплений для снижения передачи вибраций на корпус при нестандартных частотах.

Таким образом, точный учет частоты питающей сети в проектировании и эксплуатации трансформатора является ключевым фактором для контроля уровня акустического шума.

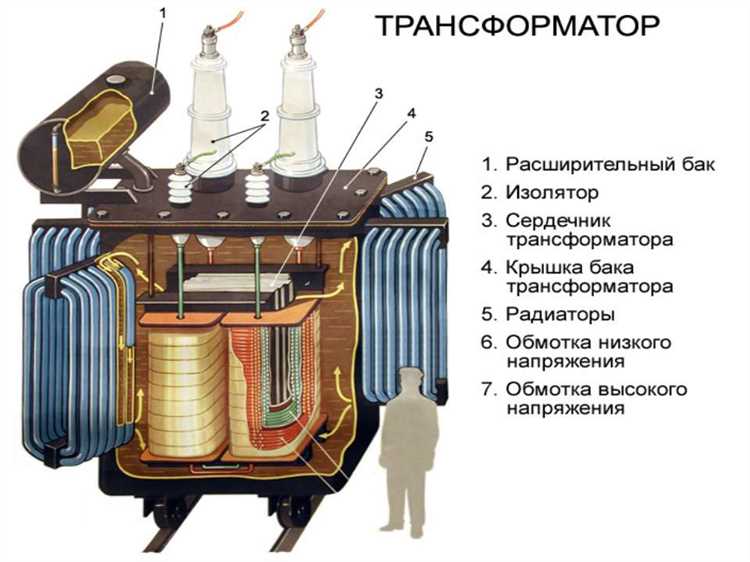

Когда допустимый шум становится признаком износа

Трансформатор при нормальной работе издаёт характерный гул, обусловленный магнитострикцией сердечника и вибрацией обмоток под воздействием переменного тока. Допустимый уровень звука обычно не превышает 45-55 дБ на расстоянии 1 метра. Если шум возрастает более чем на 10 дБ относительно заводских параметров или становится резким и прерывистым, это указывает на возможные неисправности.

Рост уровня шума часто связан с механическим износом креплений сердечника или обмоток. Ослабленные болты и шайбы вызывают усиление вибраций, что проявляется как дребезжание или повышенный гул. Вибрационные нагрузки могут привести к повреждению изоляции и ухудшению электрических характеристик.

Изменение тембра звука – появление треска, скрежета или металлического звонка – свидетельствует о локальных дефектах: трещинах в сердечнике, разрушении ферритового слоя или износе подшипников вентиляторов системы охлаждения.

Если шум сопровождается перегревом, неравномерным распределением температуры или изменением электрических параметров, необходима срочная диагностика. Регулярный контроль вибраций и акустического спектра позволяет выявить начальные стадии износа, предотвратив выход трансформатора из строя.

Рекомендуется проводить измерения уровня звука с помощью калиброванных шумомеров, сопоставляя данные с эталонными показателями и предыдущими замерами. При выявлении аномалий необходимо проверить крепёжные элементы, состояние изоляции и целостность магнитопровода.

Таким образом, переход допустимого шума в симптом износа определяется не только абсолютным уровнем звукового давления, но и качественными изменениями звука, а также сопутствующими техническими параметрами.

Вопрос-ответ:

Почему трансформатор издаёт постоянный гул во время работы, и какой физический процесс его вызывает?

Гул трансформатора связан с магнитострикцией — изменением размеров и формы стального сердечника под воздействием переменного магнитного поля. При прохождении переменного тока сердечник циклически сжимается и расширяется, создавая вибрации с частотой питающей сети (обычно 50 или 60 Гц) и их гармониками. Эти вибрации передаются на корпус и элементы конструкции, что проявляется в виде звука гудения. Именно магнитострикция является основным источником характерного шума у трансформаторов при нормальной работе.

Как влияет нагрузка трансформатора на уровень и характер шума?

Уровень шума меняется в зависимости от величины тока нагрузки. При увеличении нагрузки растёт магнитный поток в сердечнике, что усиливает магнитострикционные эффекты и механические усилия внутри обмоток. Это приводит к возрастанию вибраций и усилению звуковых колебаний. Также под нагрузкой повышается температура, что может менять упругие свойства материалов и немного изменять спектр шума. В целом, шум становится громче и более выраженным с увеличением нагрузки.

Может ли неправильная сборка трансформатора стать причиной повышенного шума при его работе?

Да, неплотная или некачественная сборка компонентов значительно увеличивает уровень шума. Если сердечник плохо закреплён или между листами стали есть зазоры, усилия магнитострикции неравномерно распределяются, вызывая локальные вибрации и дребезжание. Аналогично, ослабленные крепления обмоток или корпуса позволяют вибрациям усиливаться и передаваться на внешние элементы. Это приводит к появлению дополнительных резонансов и повышенному акустическому шуму.

Влияет ли температура окружающей среды или самого трансформатора на характер его шума и почему?

Температура меняет физические свойства материалов, из которых состоит трансформатор, что отражается на акустике шума. При повышении температуры сталь сердечника и изоляционные материалы становятся более пластичными, уменьшается жёсткость конструкции. Это может снизить частоту собственных колебаний и изменить спектр шума, делая его более низкочастотным и глухим. В холодных условиях, наоборот, материалы становятся жёстче, вибрации могут стать более резкими. Кроме того, температура влияет на электропроводимость и токи, что косвенно отражается на интенсивности магнитострикции и шуме.
