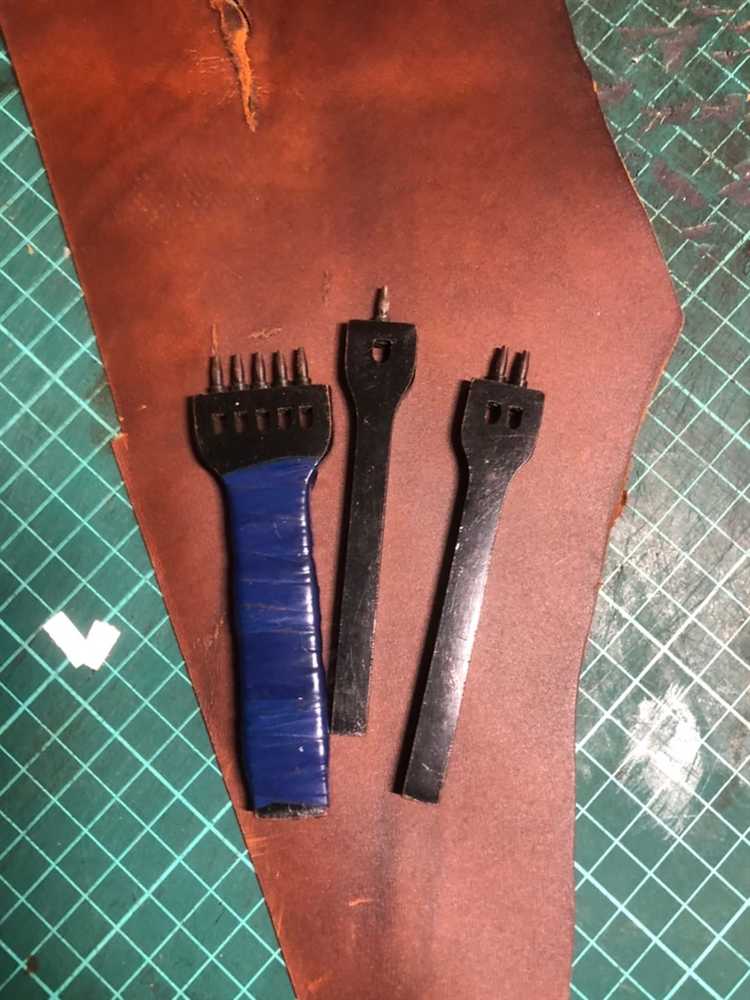

Строчный пробойник используется для разметки равномерных отверстий под шов при ручной прошивке кожи. Он обеспечивает точное расстояние между проколами и облегчает процесс прошивания. Готовые наборы пробойников часто имеют фиксированный шаг, который может не подходить под конкретный проект. Самостоятельное изготовление пробойника позволяет точно подобрать шаг, количество зубьев и форму резца.
Для изготовления строчного пробойника потребуются: металлический стержень или лезвие от ножовки, тиски, надфили, шлифовальный круг или наждачная бумага, а также термообработка. Оптимальная ширина зубьев – от 1 до 2 мм, а расстояние между ними – 3–5 мм. Количество зубьев обычно варьируется от двух до шести, в зависимости от длины планируемого шва.
Важно правильно разметить будущие зубья, чтобы расстояние между ними было равномерным. Для этого можно использовать штангенциркуль или заранее напечатанную шкалу. После разметки зубья выпиливаются, обтачиваются под прямым углом и шлифуются до гладкости. Края должны быть острыми, но без заусенцев, чтобы кожа не рвалась при проколе.
Закалка металла улучшает срок службы инструмента. Для этого деталь нагревают до красного свечения и быстро охлаждают в масле. После этого можно выполнить окончательную шлифовку. Готовый пробойник удобно использовать с резиновым молотком и подложкой из полиуретана или сыромятины, чтобы не затуплять кромки.
Выбор подходящей стали для зубьев пробойника
Для изготовления зубьев строчного пробойника необходимо выбирать сталь с высокой твёрдостью и износостойкостью, так как режущая кромка подвергается постоянной нагрузке при пробивании плотной кожи. Наиболее пригодны инструментальные легированные стали с содержанием углерода от 0,7% и выше.
Оптимальным вариантом является сталь У10 или У12, обеспечивающая твёрдость после термообработки до 60 HRC. Эти марки легко поддаются закалке и отпуску, хорошо держат форму зубьев и сохраняют остроту при регулярной эксплуатации. Для более прочных и долговечных зубьев можно использовать быстрорежущую сталь Р6М5, но она сложнее в обработке и требует тщательного контроля при закалке.
Неподходящими будут мягкие конструкционные стали (например, Ст3), так как они быстро затупляются и деформируются. Также не стоит использовать нержавеющие стали типа 12Х18Н10Т – несмотря на коррозионную стойкость, они недостаточно твёрды и не держат режущую кромку.
Заготовки для зубьев можно брать из полотна старой ножовки или напильника, при условии их правильной термической обработки. Перед закалкой важно точно обработать форму зубьев, так как после упрочнения сталь становится крайне твёрдой и трудноподдающейся ручной доработке.
Изготовление разметочного шаблона для точного шага
Для обеспечения равномерного расположения зубьев строчного пробойника требуется точный разметочный шаблон. Он позволяет заранее задать шаг между отверстиями, свести к минимуму погрешности и добиться параллельности линий прокола.
Оптимальный материал для шаблона – стальная или латунная линейка толщиной 0,5–1 мм. Подойдут также отожжённые алюминиевые полосы, если важна лёгкость обработки. Длина заготовки – не менее 100 мм для удобства закрепления.
Разметка наносится с помощью штангенциркуля или цифрового разметочного инструмента. Шаг зависит от предназначения пробойника: 2,5 мм – для мелких изделий (кошельков, обложек), 3–4 мм – для ремней и сумок. На линейке отмечают деления острым гравёром или тонким надфилем, делая V-образные насечки глубиной 0,2–0,3 мм.
Чтобы исключить смещение, шаблон фиксируется на заготовке зажимами или двусторонним скотчем. При разметке зубьев соблюдают строгую перпендикулярность к краю пробойника, иначе при дальнейшей обработке возможно отклонение пробивной линии.
После переноса разметки на корпус будущего пробойника каждую точку центруют иглой и кернят. Это особенно важно при сверлении отверстий под зубья: смещение даже на 0,1 мм скажется на конечной точности пробойника.
Формирование и заточка зубьев пробойника вручную
Для формирования зубьев используются заготовки из закалённой стали с толщиной 2–3 мм. Каждый зуб размечается с шагом, соответствующим желаемому расстоянию между отверстиями – обычно от 2,5 до 4 мм. Ширина основания зуба должна быть 1–1,2 мм, чтобы обеспечить прочность без лишнего сопротивления при пробивке.
После разметки заготовка фиксируется в тисках, и излишки между зубьями аккуратно удаляются надфилем или мини-напильником, двигаясь строго вертикально. Не допускается скругление основания зуба – это ослабляет его и приводит к неравномерному вхождению в кожу.
Для заточки используется плоский или алмазный надфиль с мелкой насечкой:
- Каждый зуб затачивается отдельно, под углом 20–25° к оси, формируя заострённую грань с двух сторон.
- Важно соблюдать симметрию – перекос приведёт к смещению пробивки при работе.
- Финальная правка производится на мелкозернистом абразиве или кожаном ремне с пастой ГОИ.
Проверка проводится на обрезке кожи: зуб должен входить без усилий, оставляя чёткое отверстие без надрывов. При необходимости доводку повторяют, устраняя микросколы и следы перегрева.
Сборка зубьев в корпус и фиксация их в нужном положении
Для точной сборки зубьев в корпус пробойника требуется высокий уровень аккуратности и соблюдения технологического процесса. Начните с подготовки корпуса, который должен быть выполнен из прочного металла – стали, идеально подходящей для работы с кожей. В нем просверливаются отверстия, соответствующие диаметру хвостовиков зубьев. Расстояние между отверстиями должно строго соответствовать шагу, который вы хотите получить на коже, обычно это 3-5 мм, в зависимости от задачи.
Хвостовики зубьев должны быть выполнены с точностью до миллиметра, чтобы они плотно входили в отверстия корпуса. Обработка хвостовиков под размер посадочных отверстий – один из важнейших этапов. Для этого используйте напильники или шлифовальные круги. После того как зубья аккуратно вставлены в отверстия, они должны быть зафиксированы так, чтобы не смещались при использовании.
Для фиксации зубьев используйте два метода. Первый – механический: с помощью винтов, которые фиксируют зубья с боковых сторон. Второй – химический: применение прочных эпоксидных клеевых составов, которые обеспечат длительную фиксацию зубьев. При этом важно, чтобы клей не выходил за пределы хвостовиков, иначе это затруднит работу пробойника. Для увеличения прочности можно провести предварительную обработку поверхности клеем или специальным грунтом для металла.
После того как зубья зафиксированы, проверьте их расположение. Они должны быть строго перпендикулярны корпусу и не иметь люфта. Для этого можно провести тест на мягкой коже – если пробойник делает ровные и чистые отверстия, то фиксация выполнена правильно. В противном случае, необходимо скорректировать расположение зубьев и заново зафиксировать их.
Для дополнительной надежности, если корпус пробойника позволяет, можно использовать резьбовые фиксаторы или прижимные пластины, которые обеспечат не только точную установку зубьев, но и их долговечность. Главное, чтобы каждый зуб был зафиксирован без люфтов и перекосов, так как это непосредственно влияет на качество работы инструмента.

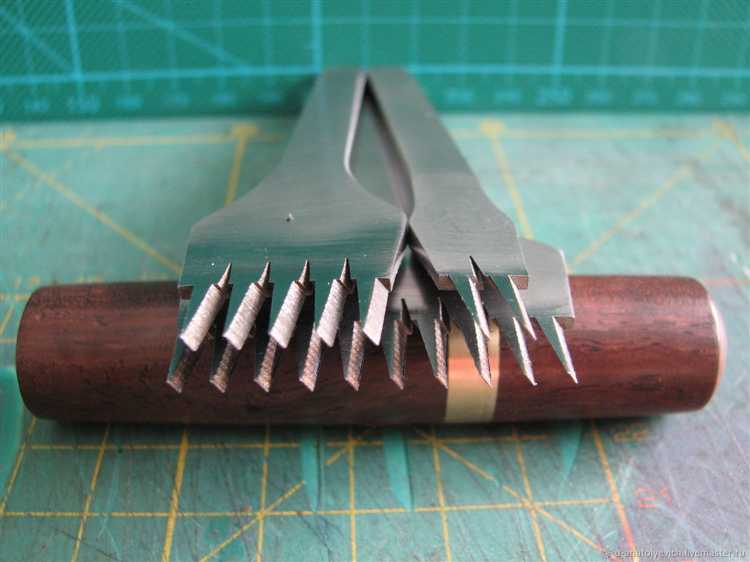

Изготовление ручки для удобного удержания пробойника
Оптимальная ручка для строчного пробойника должна обеспечивать плотный хват и минимизировать скольжение при работе. Чаще всего используют деревянный или металлический цилиндр диаметром 20–25 мм и длиной 80–100 мм. Для дерева подходит твердая порода (дуб, бук) с гладкой обработкой поверхности, чтобы избежать заноз и обеспечить комфорт.
В центре деревянного бруска сверлится отверстие диаметром, соответствующим диаметру хвостовика пробойника – обычно 6–8 мм. Глубина сверления 40–50 мм обеспечивает надежную фиксацию. Для точного позиционирования и равномерного распределения нагрузки отверстие лучше сверлить на сверлильном станке с направляющей.
После сверления внутренняя поверхность отверстия шлифуется мелкозернистой наждачной бумагой, чтобы убрать заусенцы и облегчить вставку пробойника. Сам пробойник вставляется с легким усилием, при необходимости фиксируется термоклеем или эпоксидной смолой для предотвращения люфта.
Внешняя поверхность ручки обрабатывается шлифовальной бумагой до гладкости, после чего покрывается маслом или воском для защиты древесины и улучшения сцепления с рукой. Металлические ручки выполняют из трубки с внутренним диаметром, подходящим для хвостовика пробойника, и оборачивают слоем изоляционной ленты или кожаной полоской для комфорта.
Для удобства работы можно добавить на ручку небольшую проточку под пальцы или установить резиновый антипоскользящий наклад. Концы ручки при этом не должны иметь острых краев или зазубрин, чтобы не создавать дискомфорт при длительном использовании.
Термообработка зубьев для повышения износостойкости
Процесс начинается с равномерного нагрева зубьев до температуры 780–820°C, что соответствует критической точке для углеродистой стали. Нагрев можно осуществлять газовой горелкой или в электрической печи. Температура контролируется пирометром или с помощью цветовой индикации поверхности.
После достижения необходимой температуры следует быстрый отжиг в масле с температурой около 20–30°C. Масло обеспечивает равномерное охлаждение, предотвращая появление трещин и деформаций. Время выдержки в масле – не менее 2 минут, после чего деталь промывают и сушат.
Закаленные зубья приобретают твердость в диапазоне 58–62 HRC, что существенно улучшает сопротивление износу при работе с кожей. Для снятия внутренних напряжений и повышения вязкости рекомендуется провести отпуск при 150–180°C в течение 1 часа.
Отпуск снижает хрупкость, сохраняя твердость, и предотвращает образование сколов на зубьях в процессе эксплуатации. Контроль качества термообработки проводят проверкой твердости по методу Роквелла и визуальным осмотром на наличие трещин.
При отсутствии промышленного оборудования допускается термообработка с использованием нагрева на открытом огне и охлаждения в масле, но с повышенным вниманием к равномерности нагрева и скорости охлаждения.
Проверка работы пробойника на кожаных заготовках
Перед массовым использованием пробойника важно провести тесты на кожаных заготовках, близких по толщине и структуре к основной коже. Рекомендуется использовать куски толщиной от 2 до 4 мм, чтобы максимально оценить качество пробивания.
Для проверки достаточно зафиксировать пробойник в рабочем положении и выполнить несколько пробивок, соблюдая одинаковое усилие. Обратите внимание на чистоту отверстий: они должны иметь ровные края без заусенцев и деформаций. Если края рвутся или пробойник не проходит до конца, требуется доработка заточки зубьев или регулировка силы удара.
При пробивании важно контролировать глубину прокола – отверстия не должны быть слишком глубокими, чтобы не повредить внутренний слой кожи, особенно если изделие будет подвергаться нагрузкам или сгибам. Для этого следует проверить обратную сторону заготовки на предмет излишних повреждений.
Если отверстия получаются неровными или с остатками материала внутри, рекомендовано провести повторную заточку зубьев с использованием мелкозернистого напильника или шлифовальной бумаги с зерном 600 и выше. После заточки проверку следует повторить, чтобы убедиться в улучшении результата.
Оптимальная частота пробивки при тесте – 10–15 отверстий подряд. Если после серии пробивок пробойник сохраняет качество и форма отверстий не ухудшается, инструмент готов к работе. В противном случае необходимо проверить прочность крепления зубьев и материал пробойника на износ.
Вопрос-ответ:
Какая сталь подходит для изготовления зубьев строчного пробойника и почему?
Для зубьев пробойника рекомендуется использовать инструментальную сталь с высокой твердостью, например, углеродистую сталь марки У8 или ХВГ. Такая сталь хорошо поддается термообработке, позволяющей добиться прочности и износостойкости, что важно для качественного пробивания кожи без деформаций и быстрого затупления.
Как правильно заточить зубья пробойника, чтобы он хорошо прокалывал кожу и не рвал материал?
Заточка должна создавать острый, но не чрезмерно тонкий край. Обычно заточку проводят под углом 30–40 градусов с обеих сторон зубьев, с сохранением ровной и гладкой поверхности режущей кромки. После заточки поверхность желательно слегка отполировать, чтобы избежать зацепов и минимизировать повреждения кожи.
Какие методы фиксации зубьев в корпусе пробойника считаются наиболее надежными при самостоятельном изготовлении?
Часто используют механическое крепление зубьев с помощью винтов или заклепок в специально подготовленных отверстиях корпуса. Также можно применить посадку зубьев с натягом в пазах корпуса, дополнительно фиксируя клеем или пайкой для предотвращения смещения во время работы.
Какие тесты можно провести на готовом пробойнике, чтобы убедиться в его правильной работе на кожаных заготовках?
Стоит сделать несколько пробных проколов на кожаном материале разной толщины, оценивая усилие удара и чистоту отверстия. Важно проверить, что пробойник не смещается при ударе и отверстия получаются ровными без изломов и растяжений кожи. Можно также проверить износ режущих кромок после нескольких циклов пробивания.
Какой оптимальный шаг между зубьями пробойника для строчного шва на коже средней толщины?
Для кожи толщиной 1,5–2,5 мм обычно выбирают шаг 3–4 мм между зубьями. Такой шаг обеспечивает аккуратные и равномерные отверстия, удобные для прошивания нитками средней толщины, без излишнего ослабления материала и при этом сохраняет прочность шва.
Какие инструменты и материалы потребуются для изготовления строчного пробойника для кожи своими руками?
Для создания строчного пробойника понадобится стальной пруток или полоса с подходящей твердостью, напильники разной зернистости для обработки и формирования зубьев, шлифовальный инструмент для окончательной заточки, а также ручка — её можно сделать из дерева или металла для удобства работы. Дополнительно потребуются тиски или зажимы для фиксации заготовки во время обработки и наждачная бумага для доводки поверхности. Если планируется повысить прочность зубьев, потребуется оборудование для термообработки, например, печь или горелка. Важно также иметь измерительные инструменты — линейку или штангенциркуль, чтобы контролировать размер зубьев и шаг между ними.
Как правильно сформировать зубья пробойника, чтобы отверстия получались ровными и аккуратными?
Формирование зубьев требует внимательности и точности. Сначала необходимо наметить на заготовке равномерный ряд зубьев с нужным шагом — обычно это 2-3 мм в зависимости от толщины кожи и желаемого интервала отверстий. Затем с помощью напильников аккуратно вырезают зубья, придавая им острые и ровные кромки. Важно соблюдать одинаковую высоту и ширину зубьев, чтобы при прокалывании отверстия были одинакового размера и не искажали рисунок строчки. После формирования зубьев проводят заточку, убирая заусенцы и шероховатости, чтобы пробойник легко проходил через кожу без повреждений. Рекомендуется периодически проверять результат на кусочках кожи, корректируя форму зубьев по необходимости.
