Резьба 1 2 f что означает

Обозначение резьбы 1 2 F указывает на конкретные параметры и тип резьбового соединения, применяемого в машиностроении и трубопроводных системах. Цифры «1» и «2» чаще всего соотносятся с номинальным размером резьбы или её диаметром, а буква F – с типом резьбы или её профилем, например, метрической, дюймовой или специальной.

Точная расшифровка зависит от стандарта, в рамках которого выполняется маркировка. Например, в международных стандартах ISO и DIN обозначение «F» может означать внутреннюю резьбу с определённым классом точности или типом шага. При работе с технической документацией необходимо сверять маркировку с регламентирующими таблицами конкретного стандарта, чтобы избежать ошибок при выборе и применении крепёжных деталей.

Правильное понимание и применение обозначения 1 2 F критично для обеспечения герметичности, прочности и долговечности соединений, особенно в ответственных узлах, где давление, вибрация и температурные колебания влияют на эксплуатационные характеристики. Важно учитывать не только размеры, но и параметры резьбы, такие как шаг, профиль и направление.

Тип и профиль резьбы, обозначаемые символом F

Символ F в обозначении резьбы указывает на тип профильной формы, отличающийся от стандартных метрических или дюймовых резьб. В технической практике F часто обозначает плоский или фасонный профиль с прямыми или слабо выраженными углами, применяемый в соединениях с особыми требованиями к герметичности или прочности.

Резьба с профилем F характеризуется упрощённой формой зуба, что уменьшает вероятность повреждений при сборке и эксплуатации, а также облегчает производство. Этот профиль часто используется в трубных соединениях, фитингах и крепёжных деталях, где требуется надежный контакт без дополнительных уплотнительных материалов.

Важно учитывать, что профиль F не является универсальным и подходит для узких технических задач, требующих повышенной точности и устойчивости к вибрациям. При проектировании с использованием резьбы 1/2 F необходимо сверяться с нормативными документами и рекомендациями производителей для выбора оптимального параметра шага и угла профиля.

Дополнительно профиль F допускает применение в системах с агрессивными средами, так как его конструктивные особенности обеспечивают улучшенное распределение нагрузок и минимизируют риск протечек при правильном монтаже.

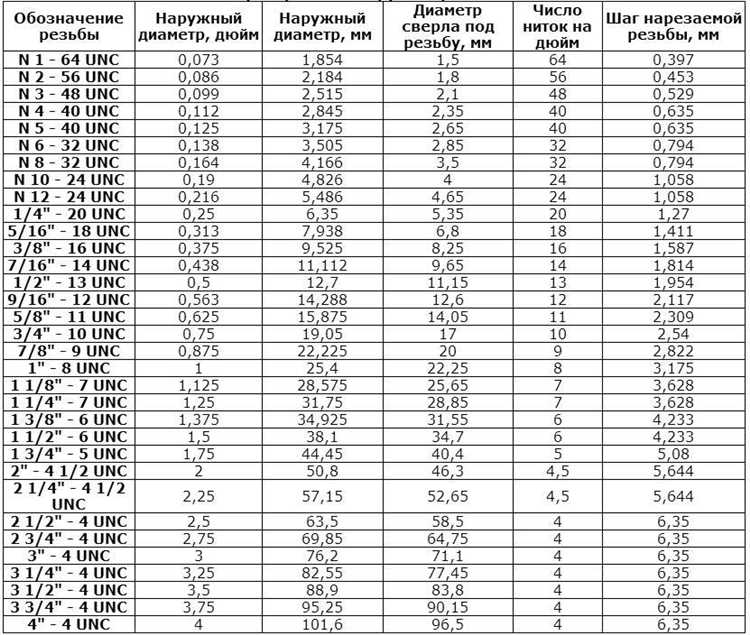

Размер резьбы 1/2: стандарты и допуски

Резьба с обозначением 1/2 относится к номинальному диаметру трубной резьбы, который соответствует примерно 21,3 мм внешнего диаметра резьбы по международным стандартам. В технической документации чаще всего применяется стандарт ISO 7-1 (трубная коническая резьба) или ГОСТ 6211-81, обеспечивающие взаимозаменяемость и надежность соединений.

Основные параметры резьбы 1/2:

• Внешний диаметр: 20,955–21,311 мм (в зависимости от стандарта и класса точности);
• Шаг резьбы: 1,814 мм;

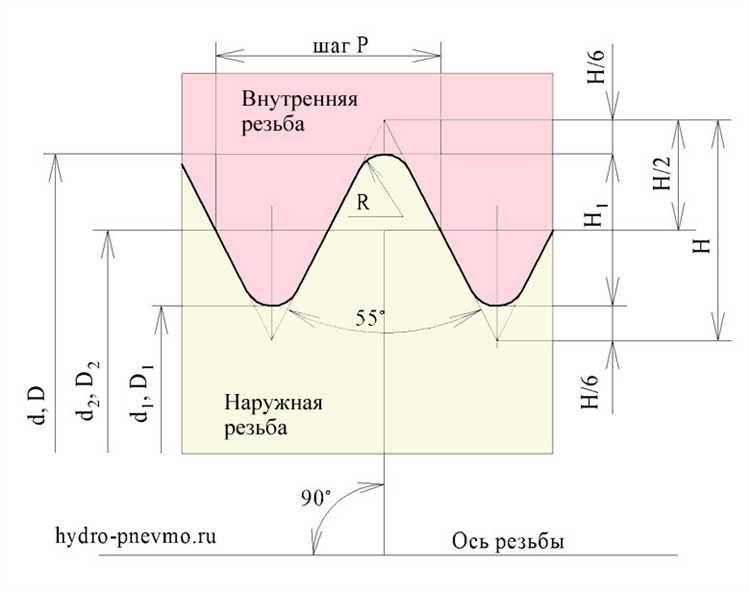

• Угол профиля: 55° (для трубной дюймовой резьбы BSP) или 60° (для метрической);
• Тип профиля: чаще всего трапецеидальный или дюймовый BSP;
• Форма: коническая (для герметичных трубных соединений).

Допуски на размеры резьбы регулируются в рамках выбранного стандарта. Например, по ISO 7-1 класс точности «B» допускает отклонения диаметра и шага резьбы в пределах ±0,05 мм, что обеспечивает плотное и герметичное соединение при монтаже. Отклонения выше приводят к снижению качества уплотнения и возможным течам.

При производстве резьбы 1/2 необходимо учитывать следующие рекомендации:

1. Точное соблюдение профиля резьбы и шага для обеспечения совместимости с соответствующими фитингами;
2. Контроль чистоты и отсутствия дефектов на поверхности резьбы для предотвращения повреждений уплотнительных материалов;
3. Выбор правильного класса точности в зависимости от назначения соединения – от общего применения до специализированных промышленных условий;
4. Использование калибров и измерительных инструментов для проверки параметров резьбы в процессе изготовления и перед установкой.

Резьба 1/2 с обозначением «F» указывает на определённый профиль или тип резьбы, который требует соответствия этим стандартам для обеспечения надежности соединения. Несоблюдение допусков может привести к неплотностям, повреждениям и выходу системы из строя.

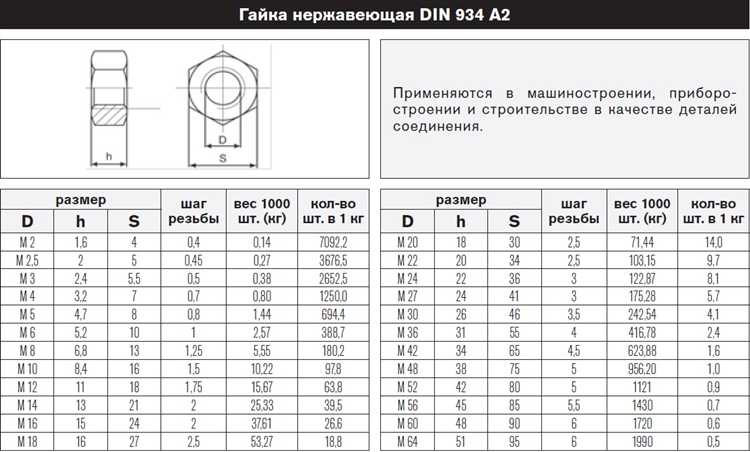

Область применения резьбы 1 2 F в инженерии и сантехнике

Резьба 1/2 F (Female) широко используется в системах водоснабжения и отопления для соединения труб и фитингов с внутренней трубной резьбой диаметром 1/2 дюйма. Этот тип резьбы обеспечивает надежное герметичное соединение при работе с жидкостями и газами низкого и среднего давления.

В сантехнических установках резьба 1/2 F применяется для подключения смесителей, кранов, фильтров и счетчиков воды. Конструкция позволяет быстро и без утечек монтировать элементы, что особенно важно для бытовых и коммерческих объектов с частыми эксплуатационными нагрузками.

В инженерных системах отопления и вентиляции резьба 1/2 F служит для подключения терморегуляторов, запорной арматуры и элементов системы циркуляции теплоносителя. При выборе материалов и типа резьбы необходимо учитывать совместимость с рабочей средой и температурными режимами, чтобы обеспечить долговечность соединения.

Резьба 1/2 F соответствует стандартам ISO 228-1 (BSPP), что гарантирует взаимозаменяемость комплектующих от разных производителей при условии соблюдения допусков. В промышленном оборудовании этот тип резьбы используется для подключения датчиков давления, манометров и других приборов с внутренним резьбовым соединением 1/2 дюйма.

Рекомендуется использовать уплотнительные материалы, совместимые с рабочей средой, например, фторопластовую ленту или специальные герметики, чтобы исключить протечки. Применение резьбы 1/2 F оптимально при монтаже систем с давлением до 16 бар и температурой до 120 °C, что покрывает большинство задач бытовой и промышленной сантехники.

Отличия резьбы 1 2 F от других типоразмеров резьбы

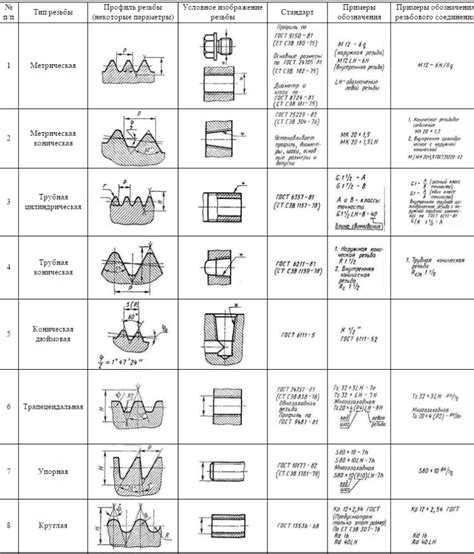

Резьба 1/2 F характеризуется номинальным диаметром 21,3 мм и шагом 1,814 мм (для метрической трубной резьбы), что отличает её от других типоразмеров, например, 1/4 F или 3/4 F, где диаметры и шаги резьбы существенно меньше или больше. Основное отличие – универсальное применение в сантехнических и инженерных системах средней пропускной способности, где требуется баланс между прочностью соединения и компактностью.

Символ «F» указывает на тип внутренней (женской) резьбы, выполненной по стандарту BSP (British Standard Pipe), тогда как другие типоразмеры могут иметь резьбу NPT или метрическую дюймовую, что влияет на совместимость и методы герметизации. Резьба 1/2 F обычно применяется с уплотнительными кольцами или лентой ФУМ для предотвращения протечек, в то время как некоторые другие типы требуют конусных резьб или специализированных уплотнителей.

В отличие от более мелких резьб, 1/2 F обеспечивает достаточную механическую прочность для эксплуатации при давлениях до 16 бар, что важно для систем отопления и водоснабжения. При этом крупные типоразмеры, например 1 F, используются в трубопроводах с большим диаметром и большей пропускной способностью, но требуют более сложного монтажа и герметизации.

Точность исполнения резьбы 1/2 F регламентируется стандартом ISO 7-1 (или аналогом ГОСТ 6357-81), что гарантирует взаимозаменяемость деталей в инженерных системах. Другие типоразмеры могут иметь отличия в стандартах, что требует внимательного подбора комплектующих для обеспечения надежного соединения.

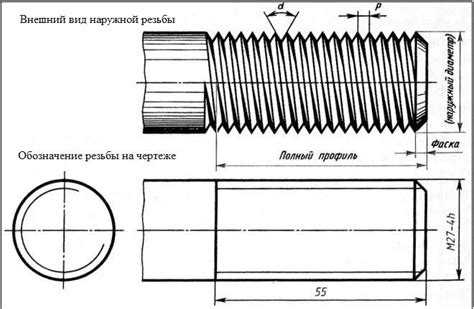

Материалы и методы изготовления резьбы 1 2 F

Для изготовления резьбы 1 2 F применяются материалы с высокой точностью обработки и износостойкостью. Чаще всего используются:

• углеродистая сталь марок 10, 20, 35 – оптимальна для резьбовых соединений в строительстве и машиностроении;
• нержавеющая сталь AISI 304, 316 – применяется при необходимости коррозионной стойкости и в пищевой промышленности;
• латунь и бронза – используются в сантехнике и гидравлических системах благодаря хорошей обрабатываемости и антикоррозийным свойствам;
• алюминиевые сплавы – для легких конструкций, где важен низкий вес при приемлемой прочности.

Основные методы изготовления резьбы 1 2 F:

1. Нарезание резьбы метчиком. Используется при малых сериях и ремонтных работах. Метчики обеспечивают точное соответствие профиля и шага резьбы, но требуют контроля за углом и усилием резания.
2. Нарезание резьбы резцом на токарном станке. Применяется для крупных серий и деталей с повышенными требованиями к точности. Позволяет контролировать профиль и шероховатость поверхности резьбы.
3. Штамповка и прессование. Используется для массового производства с высокой скоростью. При этом резьба формируется деформацией без удаления металла, что улучшает прочностные характеристики.
4. Резьбовое вальцевание. Технология холодного деформирования, увеличивающая твердость и износостойкость резьбы. Особенно актуальна для высоконагруженных соединений.

Рекомендации по выбору метода зависят от материала детали, требуемой точности и объема производства. Для стали и латуни при серийном выпуске предпочтительно использовать вальцевание или штамповку. Для единичных деталей или ремонта – метчики или токарную обработку.

Проверка и измерение резьбы 1 2 F на точность

Для контроля точности резьбы 1 2 F применяют микрометры, резьбомеры и калибры-пробки. Основной параметр – шаг резьбы, который для типовой 1/2 дюйма обычно составляет 14 ниток на дюйм (NPT) или 20 ниток (BSP), в зависимости от стандарта.

Измерение шага проводят с помощью резьбового шагоизмерителя с точностью не менее 0,01 мм. Для проверки внутреннего диаметра используется микрометр с гладкими губками, а внешний диаметр проверяется штангенциркулем с точностью 0,02 мм.

Калибры-пробки обеспечивают быстрый и точный контроль резьбы без снятия дополнительных параметров. Калибр-врезьбитель (внутренний) проверяет правильность профиля и шага, а калибр-внедритель (наружный) оценивает диаметр и профиль.

Допуски на резьбу 1 2 F регламентируются ГОСТ и ISO. Максимальное отклонение по диаметру наружной резьбы обычно не превышает ±0,05 мм, а по шагу – ±0,02 мм. Несоблюдение этих допусков приводит к снижению герметичности и прочности соединения.

При измерении важно учитывать состояние инструмента и чистоту резьбы: загрязнения и износ могут исказить результаты. Для повышения точности рекомендуется проводить измерения при стабильной температуре 20 ±2 °C.

Совместимость резьбы 1 2 F с другими элементами соединения

Для герметизации соединений с резьбой 1 2 F рекомендуется применять уплотнительные материалы, такие как льняная нить с пастой или специальные ФУМ-ленты, учитывая, что сама резьба не является самоуплотняющейся. Неправильный выбор уплотнителя или несовпадение стандартов резьбы приведет к протечкам и механическим повреждениям.

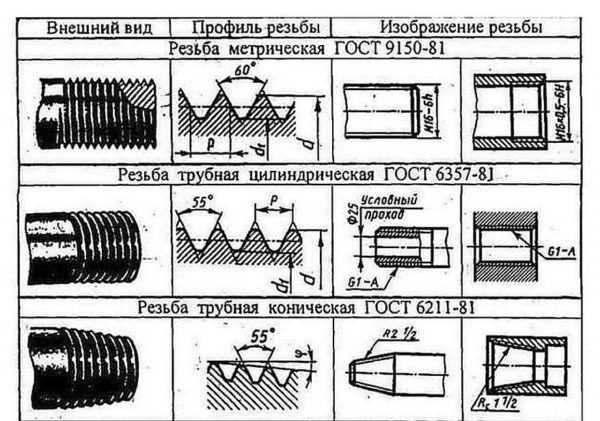

Резьба 1 2 F не совместима с резьбами других профилей, например, с метрической ISO резьбой с углом 60°, BSP с шагом 19 ниток на дюйм или американской NPT с конусностью 1:16 без использования адаптеров. В таких случаях необходимы переходники или специальные фитинги, обеспечивающие переход между разными стандартами.

При подборе соединительных элементов необходимо также учитывать допустимые допуски по диаметру и шагу резьбы, поскольку даже небольшие отклонения могут вызвать заедание или неплотность. Использование калибровочных пробок и резьбовых шаблонов помогает обеспечить точное соответствие деталей.

Совместимость резьбы 1 2 F с металлическими и пластиковыми элементами зависит от механической прочности и температуры эксплуатации. Пластиковые фитинги требуют аккуратного подбора резьбы с учетом допустимой нагрузки и условий эксплуатации, чтобы избежать деформаций и протечек.
